ADS（Advanced Design system）导入设计库（DesignKits）及使用优化设计（Optimization）对设计库中的离散值元器件进行电路优化

前言

先进设计系统 Advanced Design system（ADS）Agilent Technologies 是领先的电子设计自动化软件，适用于射频、微波和信号完整性应用。

本文将记录，如何导入元器件，以及用Optimization对元器件进行电路优化。

设计库

前面仿真所使用的元器件库，都是理想的元器件，例如电容，直接设置容值即可。但是在实际应用中，不同厂家生产的，以及厂家生产的不同型号的，甚至是同一型号不同封装的，它们的寄生参数都不一样，所以最终制作PCB之后，结果会不同。

引入设计库就是为了解决这个问题的，在设计的时候，我们就直接引入厂家提供的设计库，使用设计库中的元器件去设计电路，就能保证最终实物和仿真相接近。

下载设计库

我们以村田的器件库为例，在下面的链接中下载设计库的压缩包。

村田muRata针对ADS提供的器件库

进去之后，下载静态模型即可，下载下来的是一个压缩包，不用解压。

导入设计库

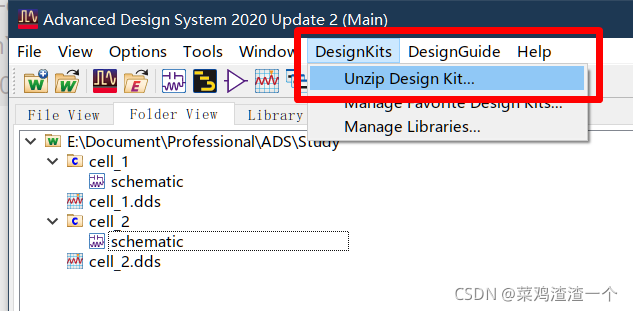

在工程文件的窗口中，选择解压设计库。

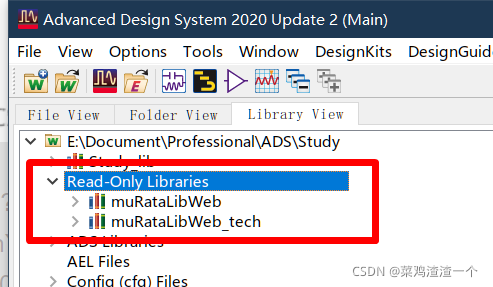

选择刚刚下载的压缩包，并且选择解压到非中文目录下，一般是工程文件中新建一个lib文件夹。就能看到，工程中引入了村田的元器件设计库。

原理图

绘制原理图

导入了设计库后，绘制原理图。我们绘制一个三阶的低通滤波器，由两个电感一个电容组成。选择muRata Components选项。

选择放置一个GCM15电容。

和理想电容的区别是，这里不会再让你设置容值，而是给定了型号，每一个型号对应不同的参数，例如容值，耐压值，精度等。也就是说，假如我们仿真得出需要一个11.1pF的电容，但是实际上不行，因为厂家只提供了10pF和12pF两种容值。

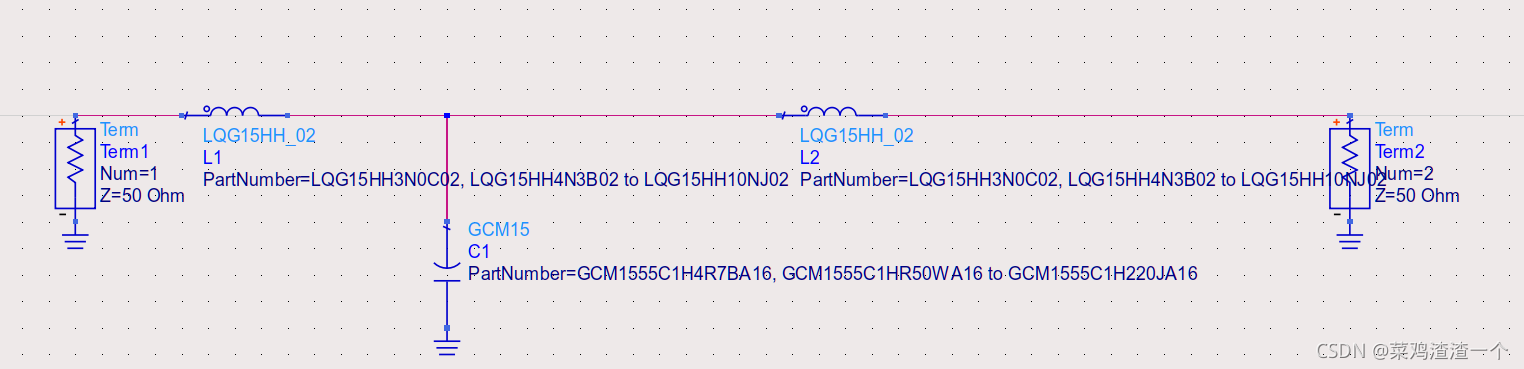

最终设计三阶低通滤波器，电容是GCM15，4.7pF，电感是LQG15HH，3nH。注意，这里大部分电容和电感型号几乎没有区别，随便用什么都可以，绘制原理图不是本文的重点！！！

放置控件

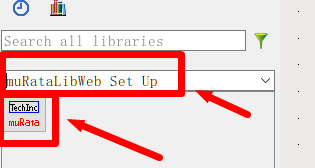

放置muRata的网表控件。

再放置S参数控件。

仿真结果

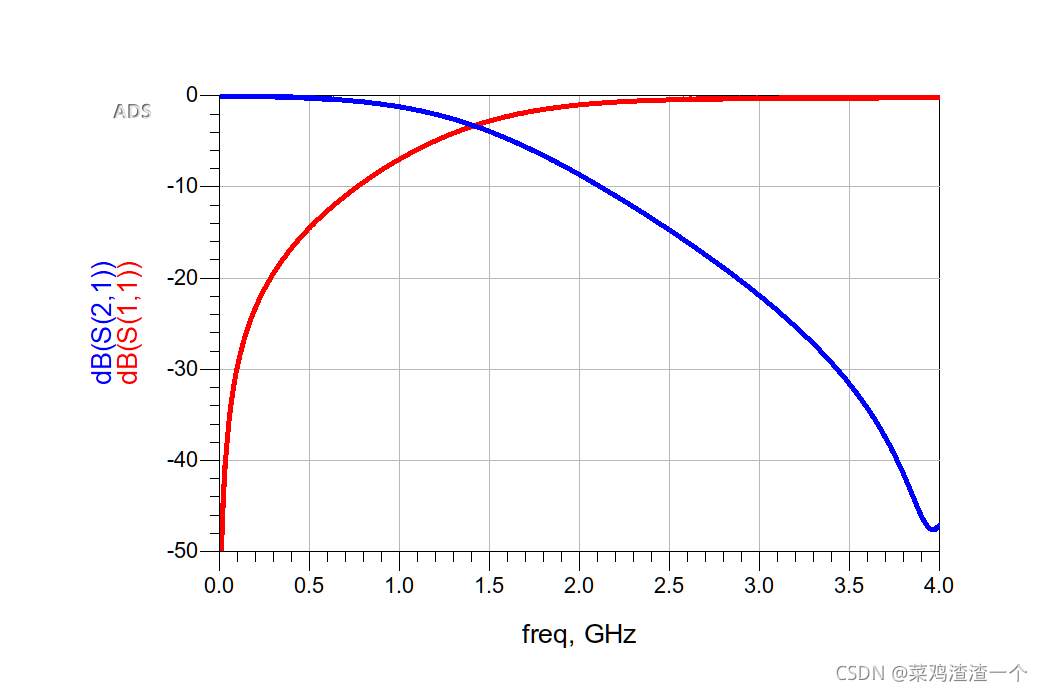

点击仿真按钮，添加一个直角坐标绘图，添加S11参数和S21参数，可以看到，达到了低通滤波的效果。

目标优化

离散值元器件就是其取值为离散化，例如厂家只制造1pF，1.2pF，1.5pF等等容值的电容，而不会制造1.111pF这类电容。所以，对于这类离散值元器件的目标优化，就不能像之前仿真理想元器件那样。

器件设置

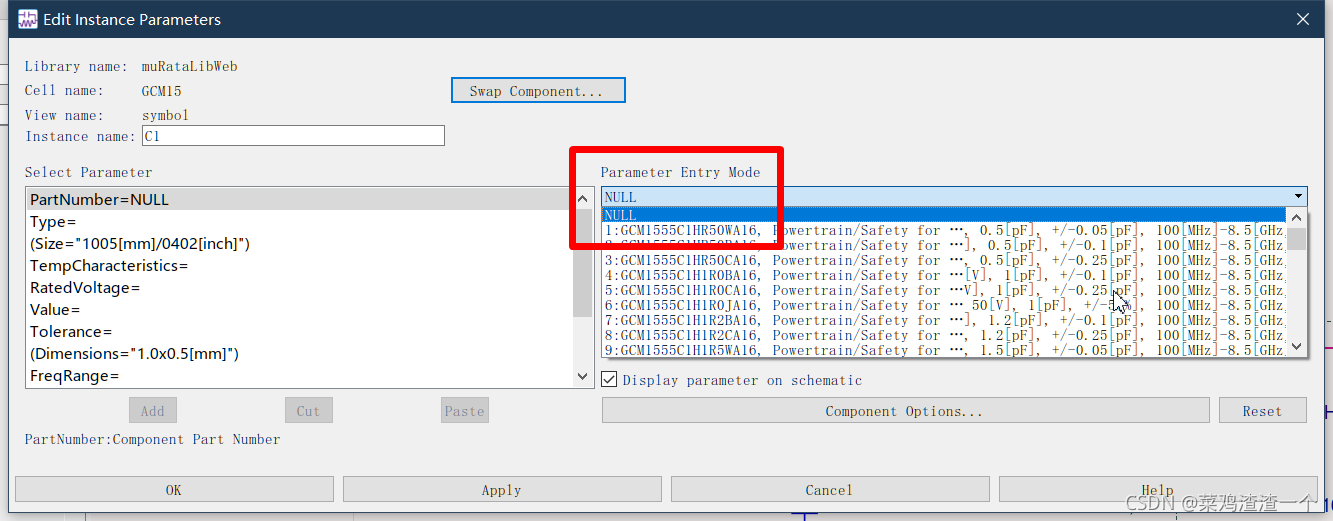

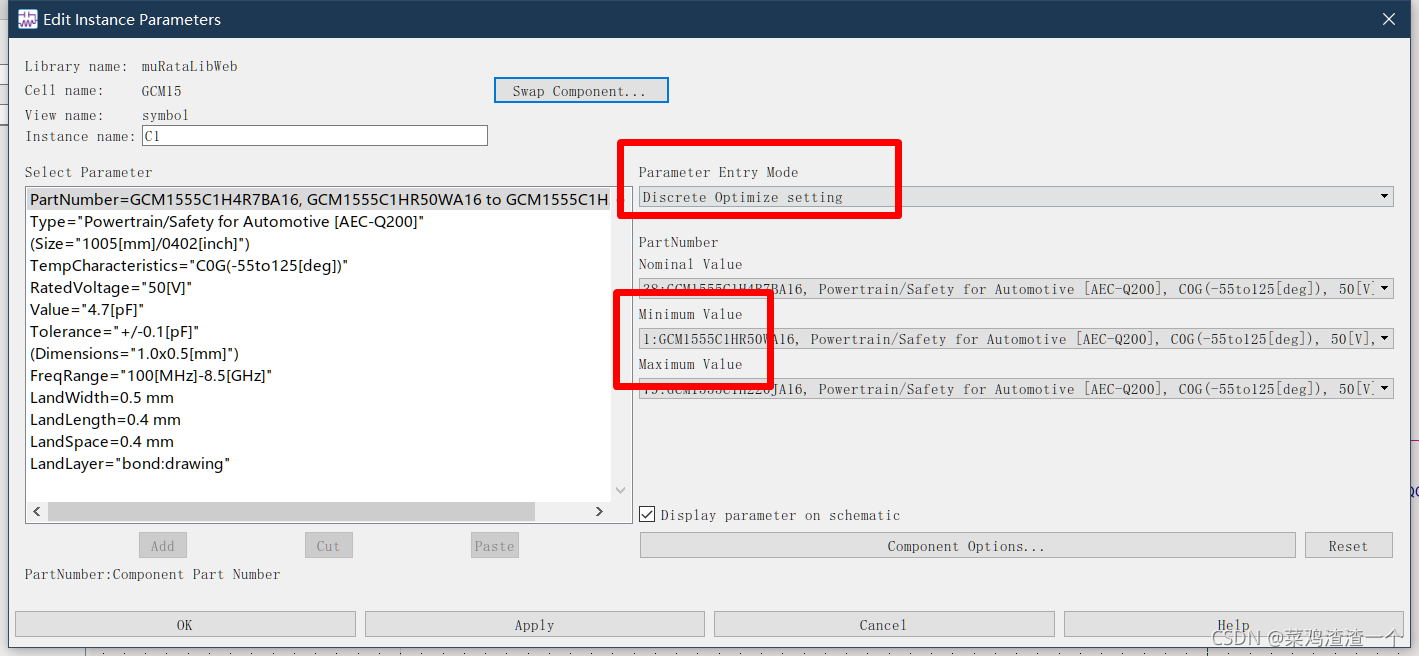

设计元器件的优化范围，双击元器件，将取值设置为可用于Optimize优化的，然后设置最小值和最大值，三个元器件都这样设置。

优化设置

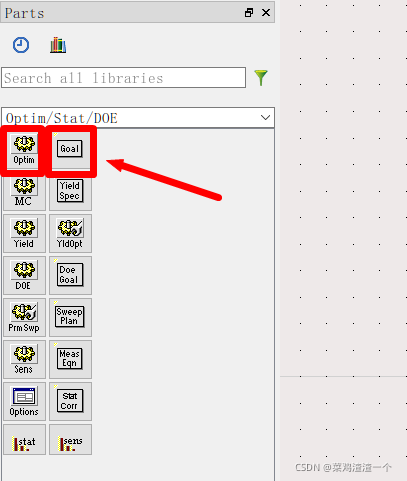

添加优化控件。

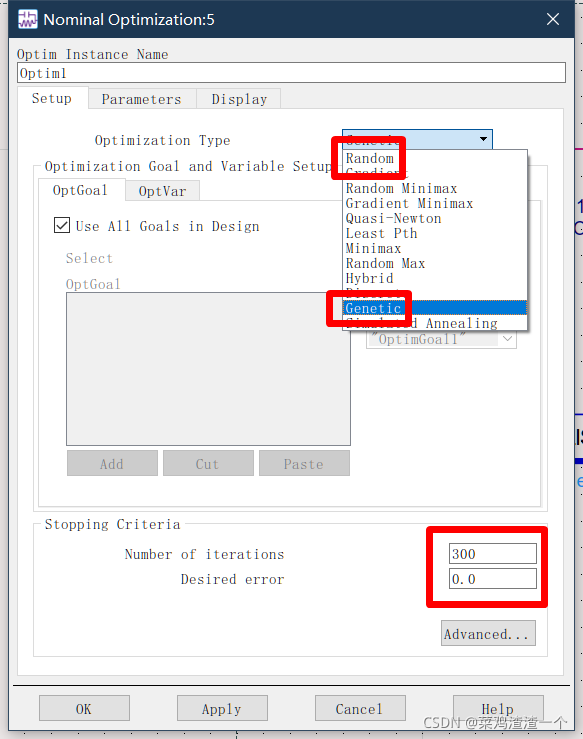

设置优化类型，一般对于这类离散值，设置为随机或者遗传就可以了，不能设置为梯度。设置仿真次数。

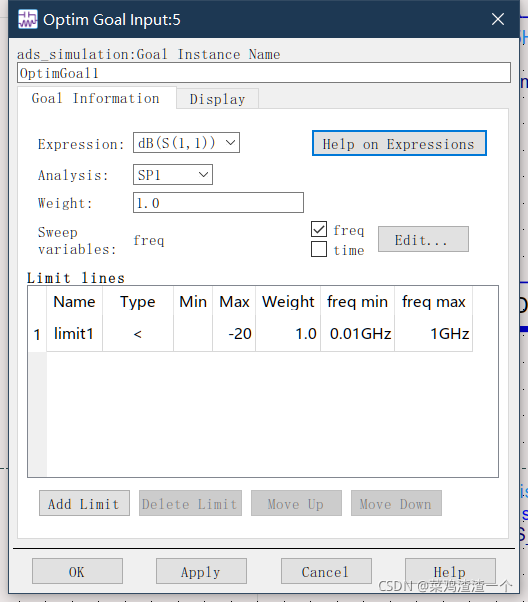

设置目标值。设置通带为0.01GHz到1GHz，S11参数要小于-20dB。

仿真结果

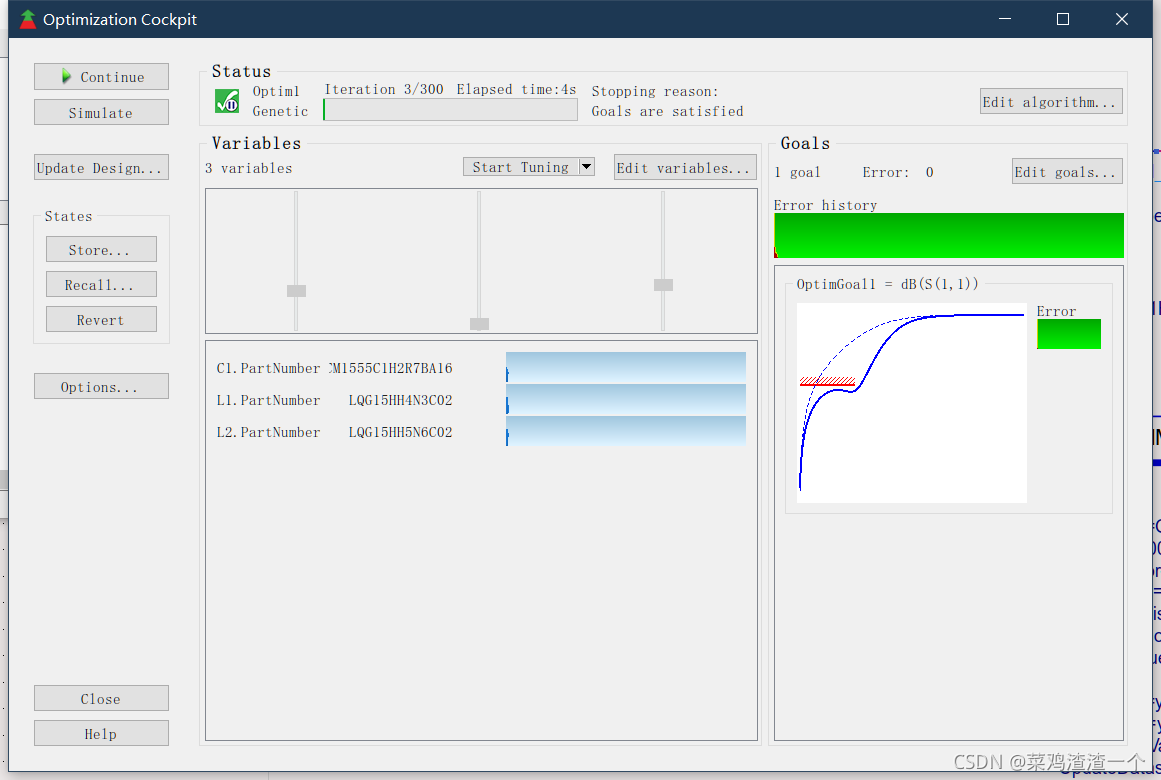

点击优化按钮，开始优化。由于电路的三阶的，比较简单，很快就优化好了。

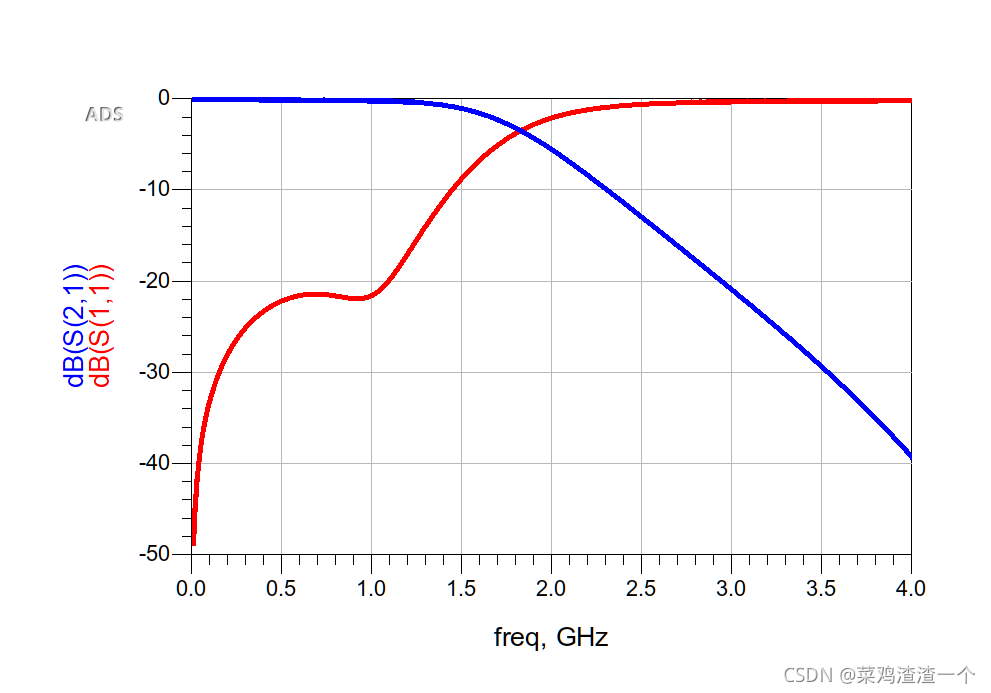

最终结果。
