CST（CST Studio Suite）建立工程和基本绘图方法

前言

CST Studio Suite是一种高性能 3D EM 分析软件包，用于设计、分析和优化电磁 (EM) 部件及系统，其允许客户访问多种电磁 (EM) 仿真解算器，它们使用了有限元方法 (FEM)、有限积分技术 (FIT) 和传输线路矩阵方法 (TLM) 等方法。这些都是功能最强大的通用解算器，适用于执行高频仿真任务。

CST和HFSS（ANSYS Electronics）一样，都是电磁仿真从业者必不可少的软件，它们之间无法互相替代，需要结合使用。本文为我自己的学习笔记，采用的软件版本是CST Studio Suite 2021 SP1（2021版本的SP3和SP5更新包有激活问题，不推荐使用）。其他文章请点击上方，看我制作的CST（CST Studio Suite）专栏内容。

建立工程

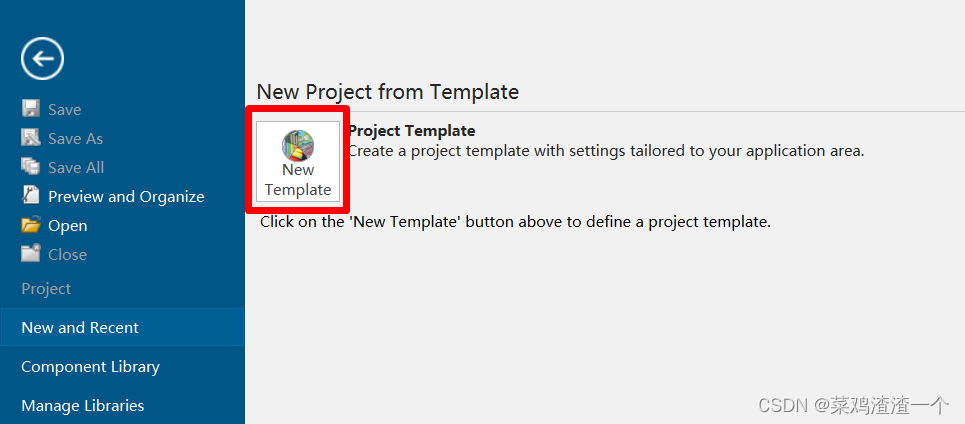

和HFSS不太一样，CST的工程是基于模板的。当然也可以不基于模板，只不过这样方便很多而已。首先新建一个模板。

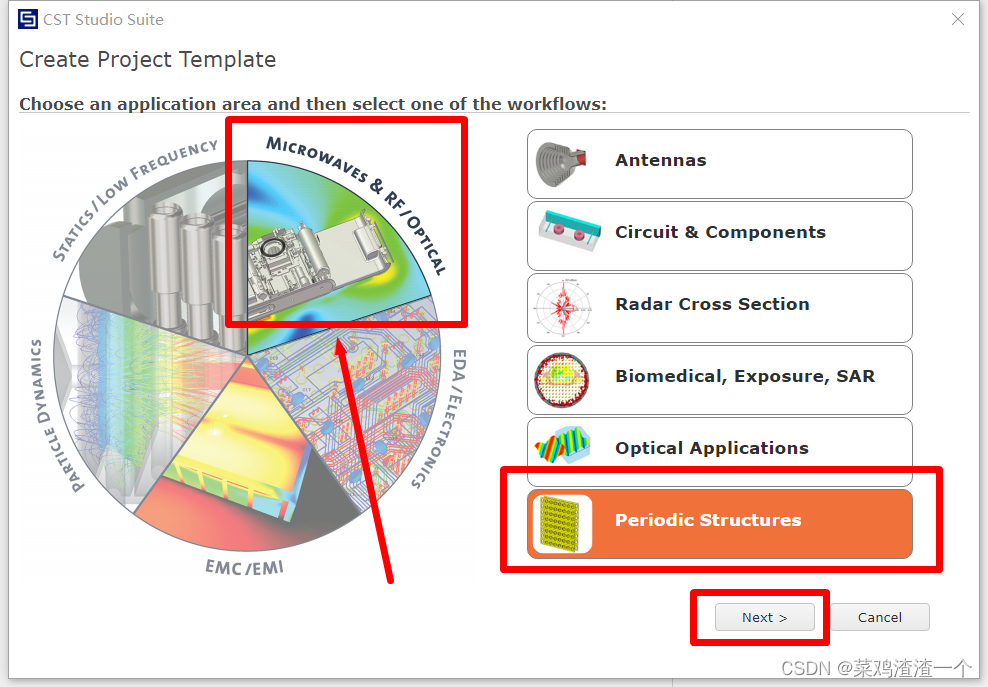

这里以周期阵列天线（Array Antenna）和超表面单元（Metasurface）单元为例，所以这里选择微波和射频大类，再选择周期结构，点下一步。

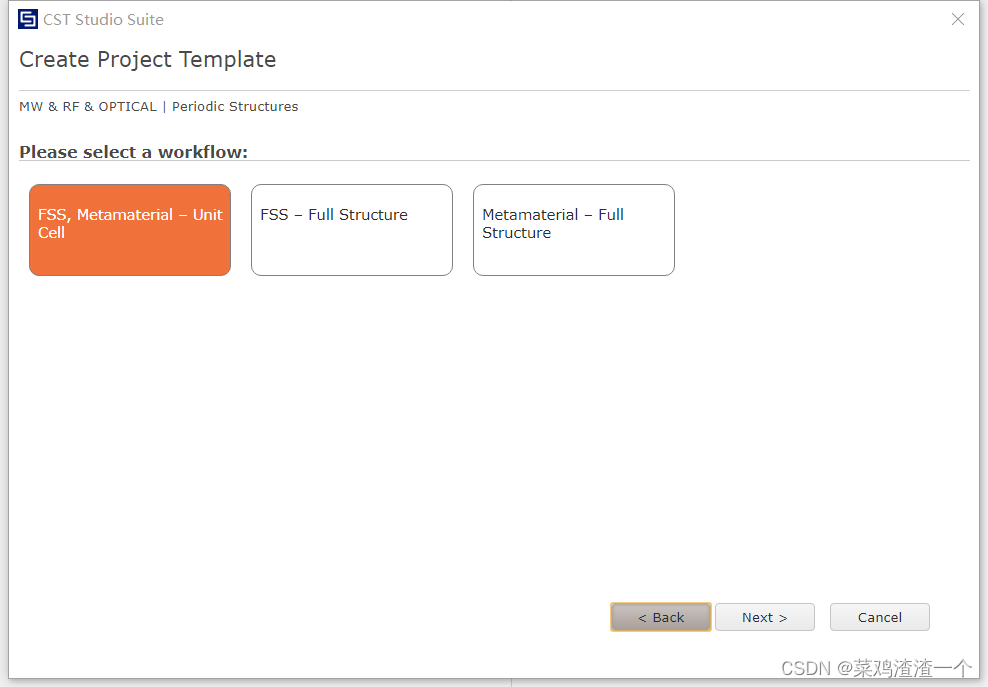

选择建立单元。

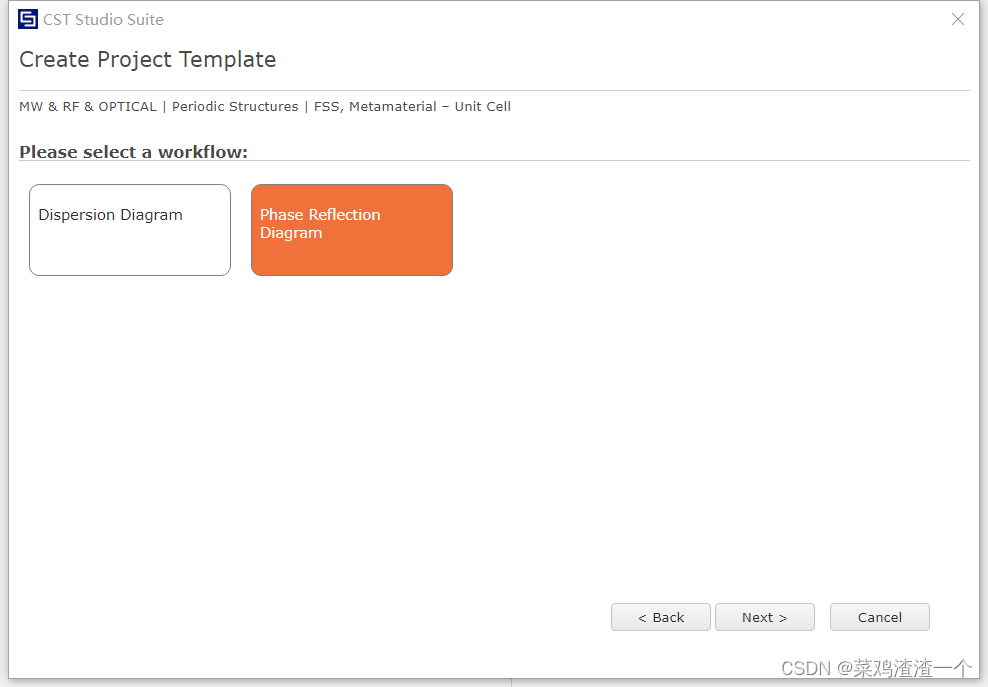

选择第二个，基于相位分析。

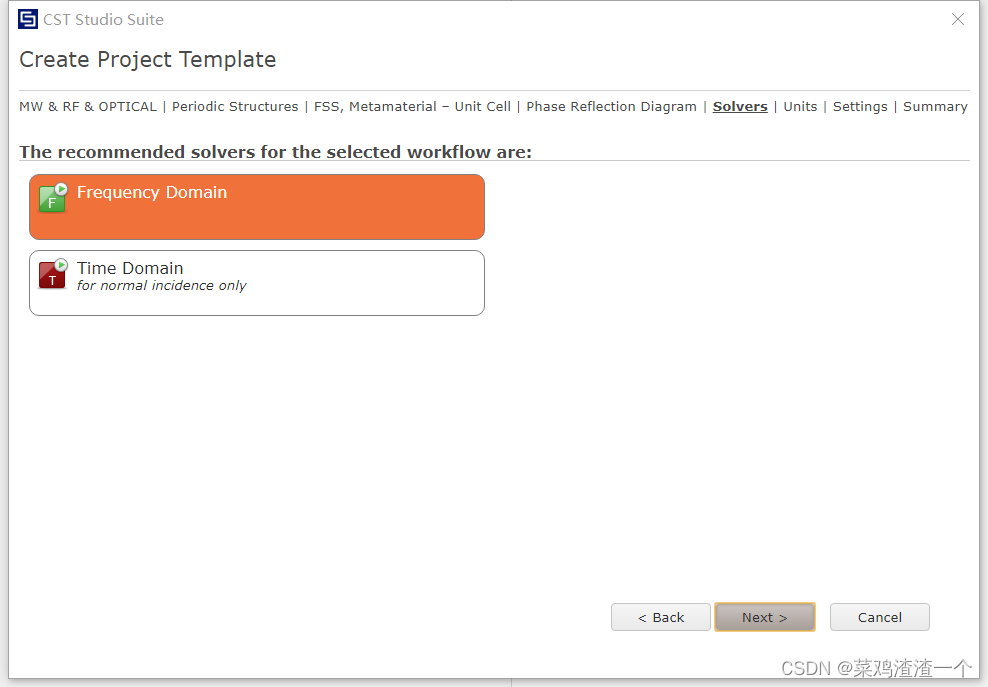

选择频域分析。在这类设计中，选择时域分析会比较慢，同时结果不太精确。

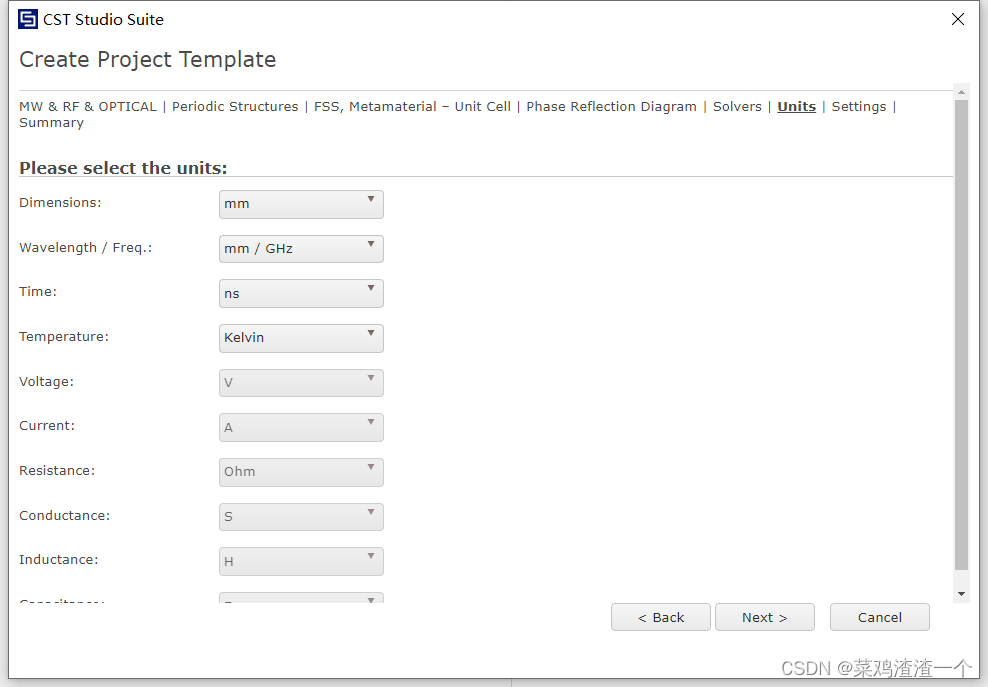

这里设置默认的单位格式，比如长度，频率等，例子中的频率为GHz，如果要设计的是太赫兹的东西，可以改成THz。

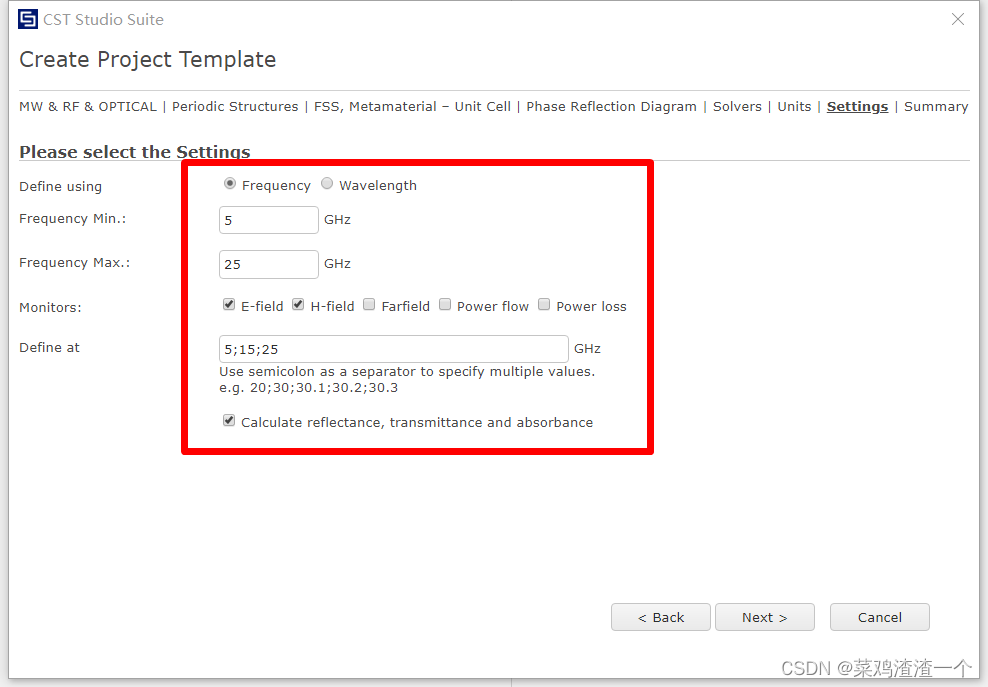

设置求解的频率范围，同时设置要查看的场，这里我设置了E场和H场。下面是求解的场的频率，默认是最小频率点，最大频率点，和中间频率点，这里不用管，仿真的时候可以手动设置自己想要的频率点的。最后再勾选计算计算反射率、透光率和吸光度。

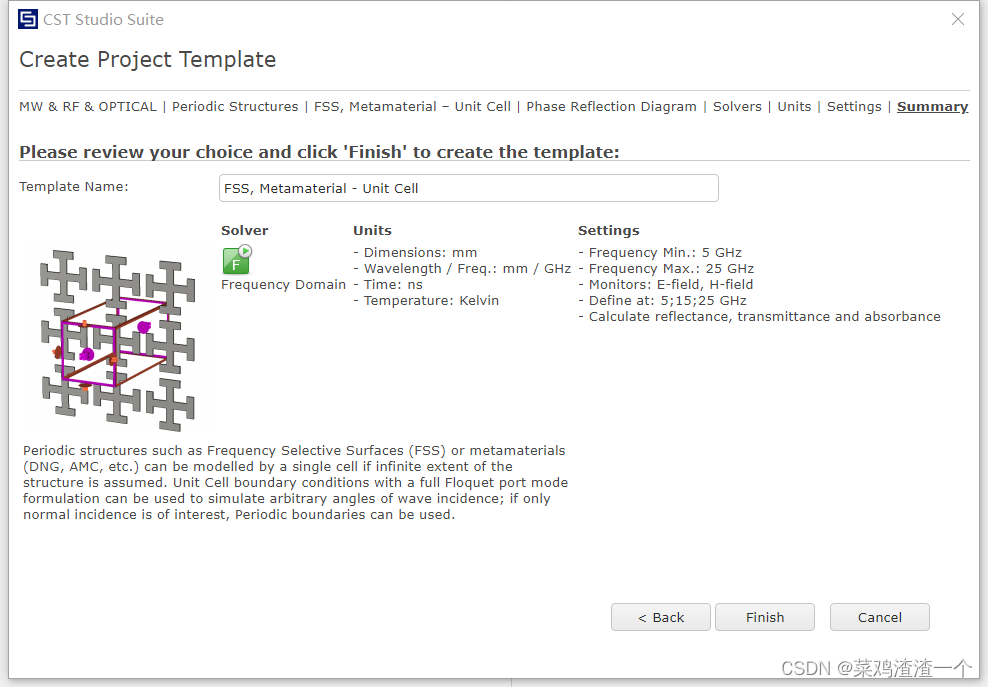

到这就结束了，可以修改这个模板的名字。

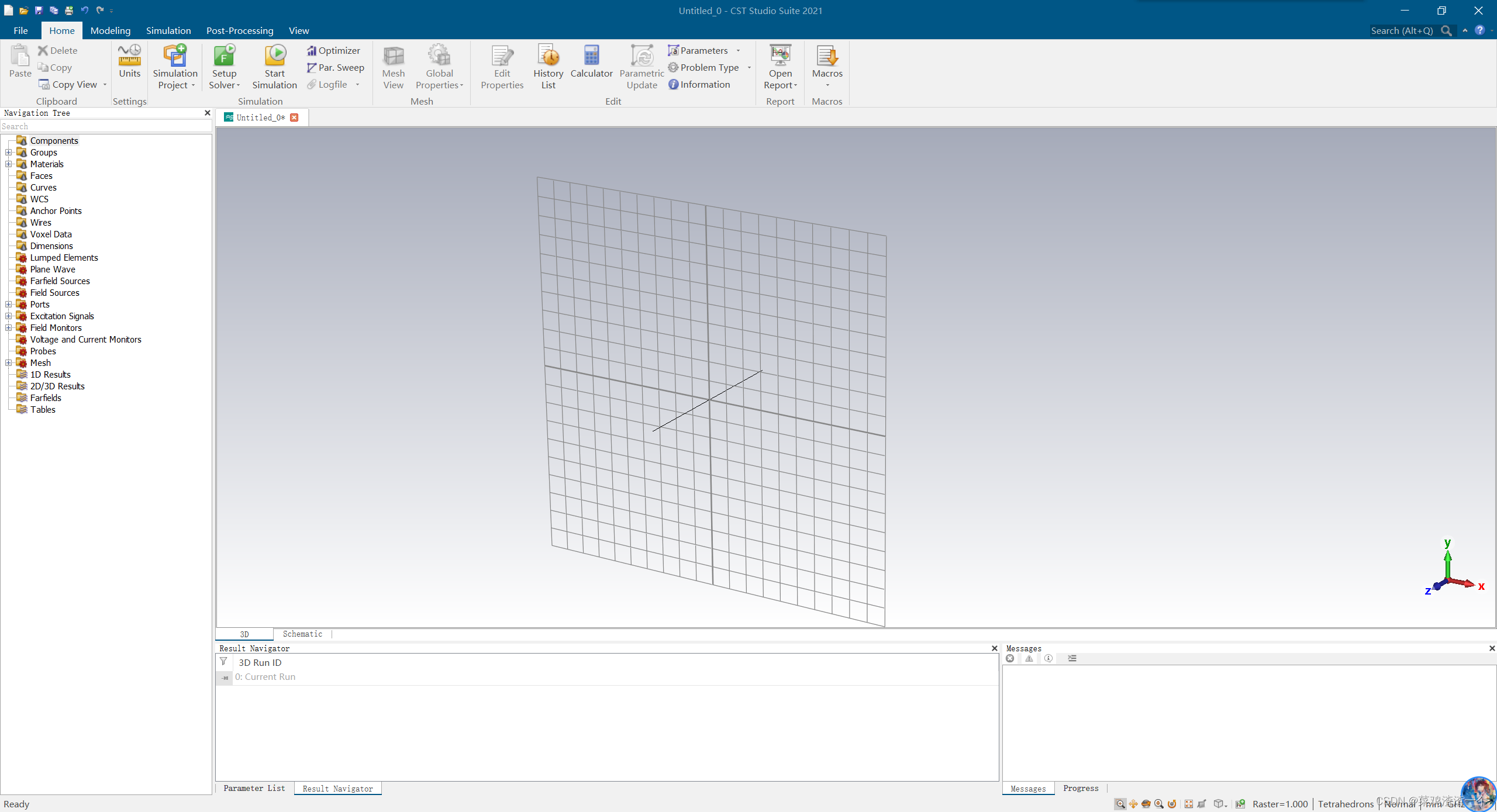

然后就进到了软件界面。最好先保存一次工程文件！

剩下的一些，等我有时间再写吧。我觉得CST的操作比HFSS要简单一些，它不要设置一些东西，画图的选项也少一些，求解的速度也比较快，还是很容易上手的。
