数字量输出模块是工业现场常用的IO接口

数字量输出，可以简单的理解为IO设备提供一个可控开关，作为后端设备的控制信号

由于开关所处位置的差异，可以分为高边驱动及低边驱动

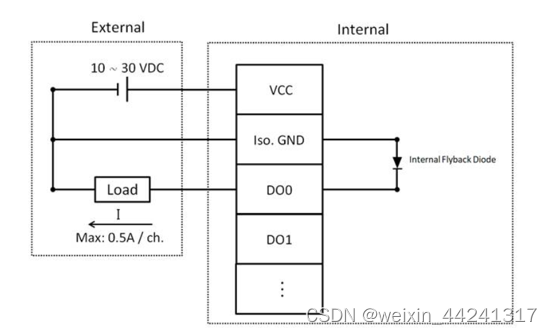

  • 所谓高边驱动即SINK型数字量输出

输出开关量用于外部负载与电源地之间的连接控制

即外部负载与电源端保持连接，开关量控制负载与GND之间的通断

当外部为多个负载时，负载为共阳极接法

  • 所谓低边驱动即SOURCE型数字量输出

输出开关量用于外部负载与电源之间的连接控制

即外部负载与电源地保持连接，开关量控制负载与电源之间的通断

当外部为多个负载时，负载为共阴极接法
