按照开关闭合时开关输出的电压高低，可以分为高边输出和低边输出开关。

高边和低边

高边：在电路的电源端增加一个可控开关
低边：在电路的接地端增加一个可控开关

高边驱动（HSD，High Side Drive）和低边驱动（LSD，Low Side Drive）

高边驱动：高边驱动就是控制电源端的可控开关。
低边驱动：低边驱动就是控制接地端的可控开关。

应用示例

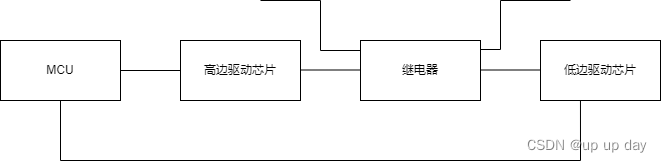

如下图，是设计一个绝对可靠的开关检测电路

MCU 通过控制高边驱动和低边驱动芯片，来控制继电器的吸合，从而与其他器件形成回路

并且可以通过高边驱动芯片和低边驱动芯片采集改节点的电压值，判断继电器的实际吸合状态
例：V高边 = V低边 ，则表示继电器已吸合，否则继电器未吸合

在这里插入图片描述

举例高/低边驱动芯片

高边驱动芯片：BV2HD045EFU-C
低边驱动芯片：VNLD5090TR-E
