教程地址：https://www.bilibili.com/video/BV1fE411b7at
一套基础入门且案例非常完整的教程，能够比较快的走一遍制作流程
讲师：贾越（Epic Fornite Technical FX Artist），Asher(虚幻引擎技术支持TA)，大钊（虚幻引擎社区经理）

继续上节课的内容:UE4_Niagara基础1_学习笔记_蓝图https://blog.csdn.net/weixin_44517539/article/details/112335968

上节课我们完成了开枪枪口火花的发射器制作，绑定到枪口上，做了开枪逻辑

知识点补充

打开场景，修一下之前的一些小问题

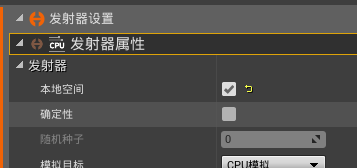

1每次开枪效果都是一样的，因为之前为了拖动时效果是一样的勾选了发射器的Determinism（确定性）属性，取消勾选就可以了
在这里插入图片描述
2有一些黑色的粒子出现，当你觉得这个效果没有很正常的话，你可以通过一些debug的方式去检查

slomo 0.1

这个命令能够把播放速度变成0.1 ，怎么输入，运行模式下，按键盘“~”键（在Tab键上面），调出控制台输入slomo 0.1
在这里插入图片描述
通过慢放我们可以更好的观察到一些细节上的问题
比如黑色火花，如果你也遇到，可以先尝试自己动手解决下

这是因为我们ColorScale曲线尾端值接近于0，所以出现了黑色，调整下曲线就可以了

好，接下来进入到制作Mesh的技术点
有些效果粒子是不好去模拟的，我们不可避免的需要一些模型做载体
比如冰柱，或者我们教程接下来要讲的枪火效果，
为什么枪火需要用到mesh，这个大家思考下

特效中使用到模型更多的面片，用来承载贴图，与粒子贴图不同的是它更能具体的效果呈现的纵深感，还有一些不规则的扩散，我们可以自定义面片形状

枪火材质制作

导入Mesh，这是几个面片叠插在一起的模型，用来承载枪火贴图材质
Mesh可以在maya，houdini等三维软件中制作，这里使用教程提供的资产文件
https://pan.baidu.com/s/1rzYBm-5gkifQJSjyyUjvTw
在这里插入图片描述

导入模型MuzzleMesh.uasset和贴图T_FX_Trail_0007.uasset
创建一个材质命名M_MuzzleMesh
修改材质属性
在这里插入图片描述

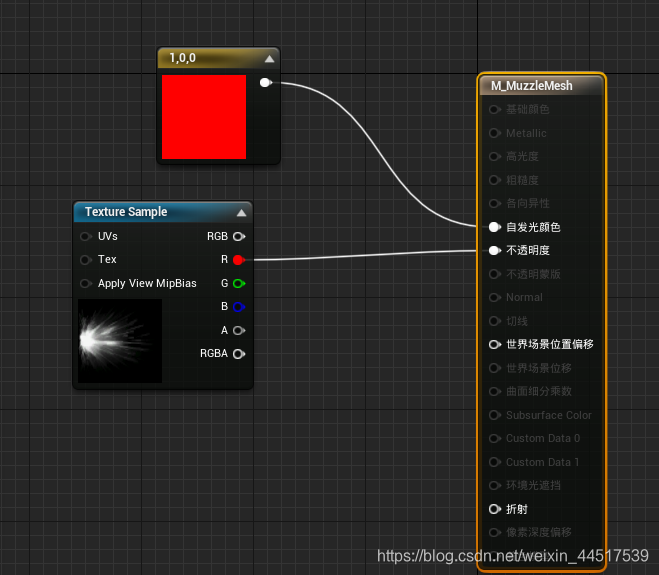

把贴图拖拽进来，红通道连给不透明度，按3键点选创建一个vector属性，给个颜色连到自发光

切成平面模型，点击应用，可以看到枪火的形状出来了，如果没有出来，可以打开双面材质试试

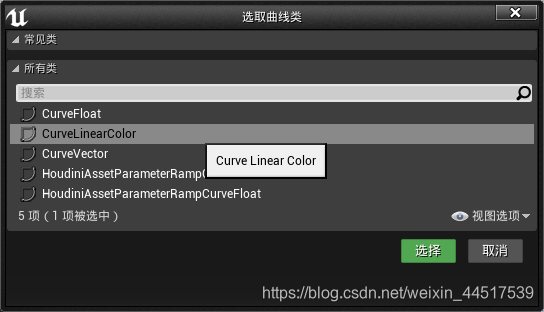

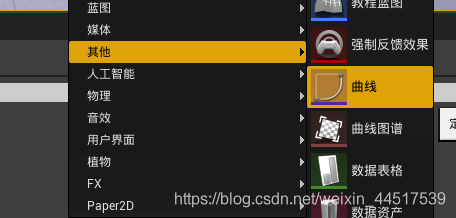

资源管理器右键创建-其他（Miscellaneous）-曲线（Curve）-选择CurveLinearColor
在这里插入图片描述

命名Curve_Fire

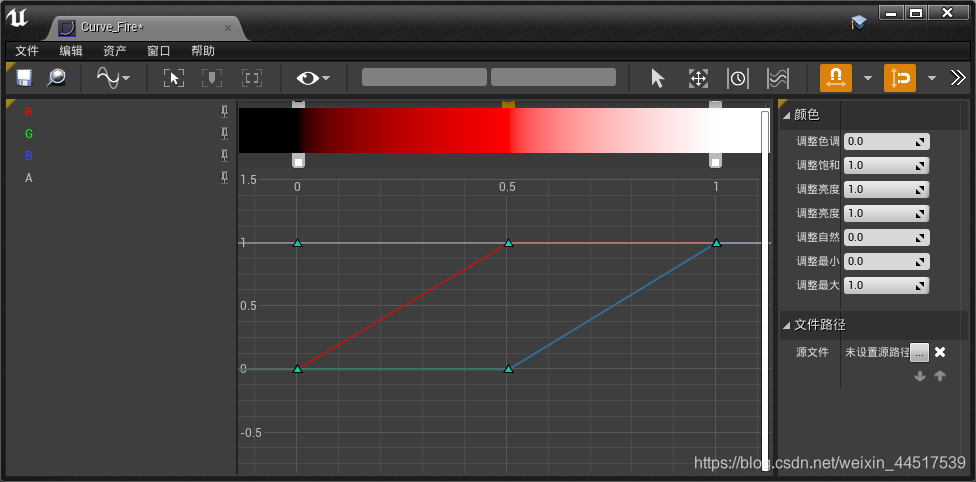

打开是一个ramp，可以添加颜色，我们要让贴图的明度去匹配ramp
在这里插入图片描述

直接把curve拖拽到材质里面是不行的，需要转成贴图

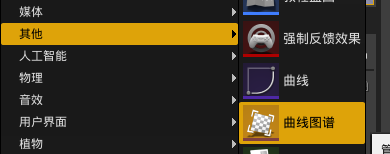

再资源管理器右键创建-其他（Miscellaneous）-曲线图谱（Curve Atlas）
在这里插入图片描述

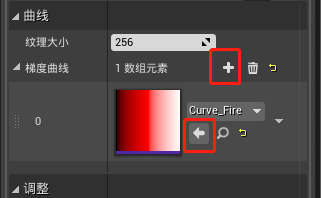

这个是可以直接被调用的，双击创建的曲线图谱，添加一组元素，把我们的ramp添加进来

曲线以及导入进来了，那么怎么用呢？

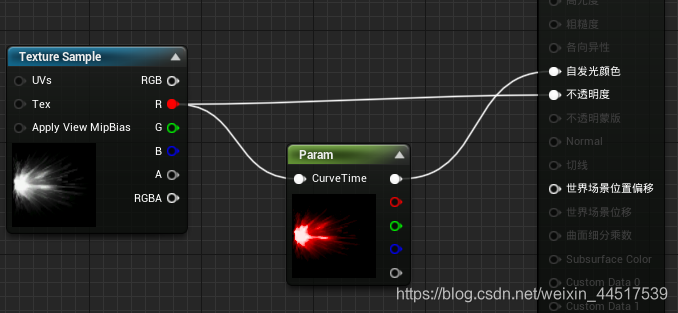

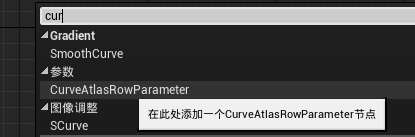

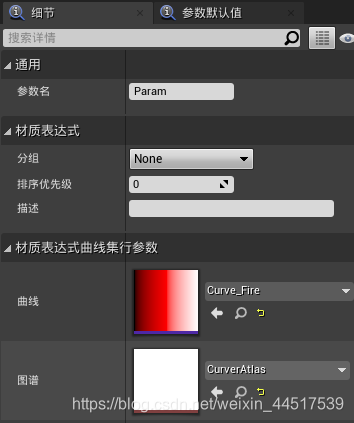

比较简单的方式是在材质编辑面板添加CurveAtlasRowParameter节点

有两个插槽，上面放曲线，下面放图谱
在这里插入图片描述

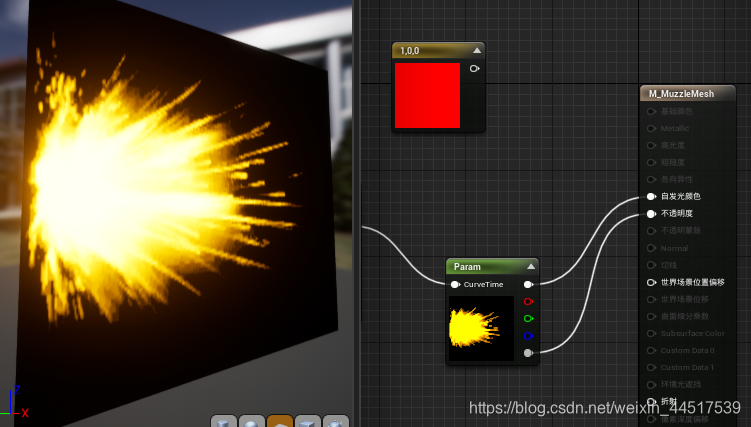

把枪火贴图的明度给到曲线，曲线就可以根据贴图明度上色

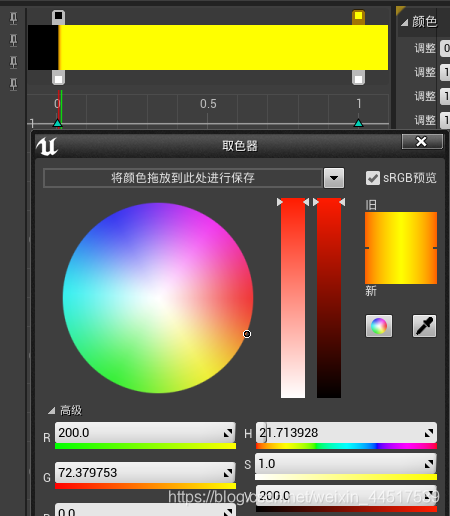

调整颜色：曲线一端给橘红色，亮度打高

就可以实现曝光着色

关闭自动曝光：视图-光照-自动曝光取消勾选

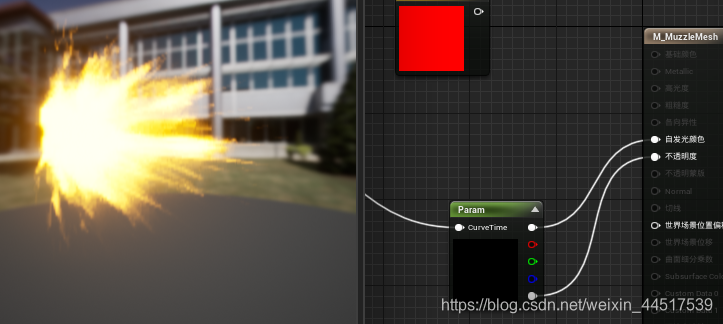

这里我们也可以把曲线Alpha连接到不透明度，可以看到结果并没有透明效果，是因为Alpha曲线没有调整
在这里插入图片描述

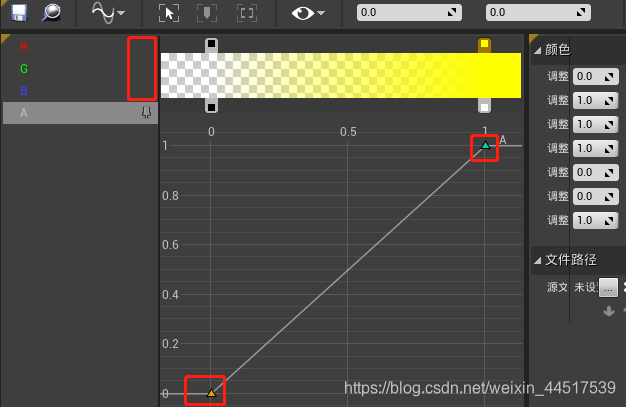

把RGB通道曲线隐藏掉，只显示Alpha，把第0端调成0 ，第1端调成1

这样就得到了和之前一样的结果，并且我们可以对曲线进行编辑调整边缘细节

细节调整，调整颜色

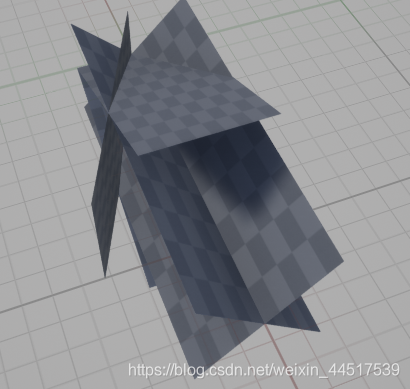

选取模型MuzzleMesh进行预览，通过三维观察，可以看到已经有了立体感，因为它是多个片插在一起
在这里插入图片描述

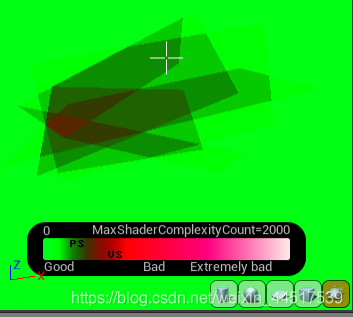

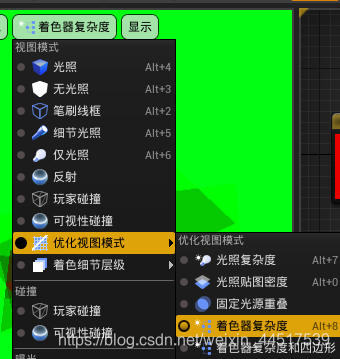

模型复杂度查看

在这里插入图片描述

Fresnel模拟

可以用引擎自带的fresnel节点，
在这里插入图片描述

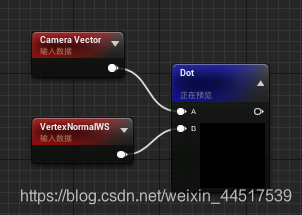

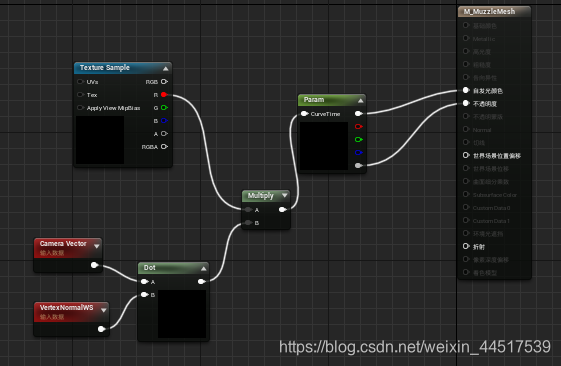

也可以自己连，创建Dot Product，CameraVectorWS，VectexNormalWS
通过相机和法线求夹角
在这里插入图片描述
具体可以这么使用

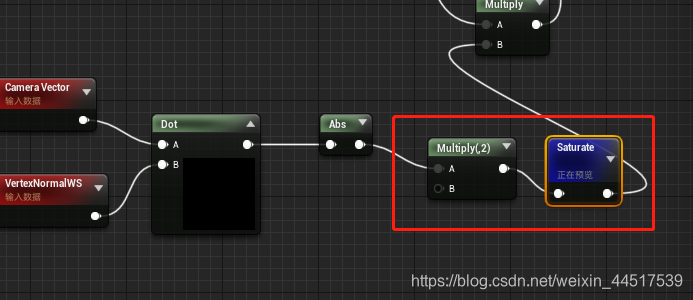

这里有个问题就是双面材质问题，我们要看到两面都有材质需要勾选双面材质，另外我们连的Fresel效果的结果是1到-1，我需要用Abs去取正值

教程的后边又把节点倍增后用Saturate把值限制在0到1
这个的作用是为了避免让中间部分变暗。
在这里插入图片描述

Niagara模拟制作

上面我们做好了枪火的模型材质，我们再粒子阶段只需要生成后对它进行一些简单的缩放

发射器

创建Niagara发射器，移除掉Spite渲染器

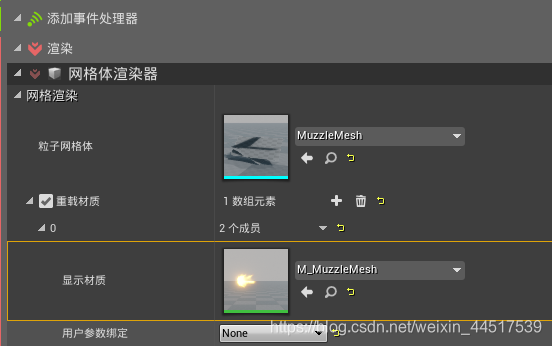

添加Mesh（网格体）渲染器，导入模型
重载材质-导入材质
添加Spawn Burst Instantaneous 发射器，数量为1
速度不需要变化，可以把Solve关掉
枪火先小后大再小（这些细节需要找参考，观察，以及思考能量的运动）
接下来是颜色的变化调整
前端亮度爆，后面暗
这里注意需要关联到材质

Niagara System

一个Niagara System里面可以包含多个发射器，这里我们使用之前的系统NS_Trace。导入枪火发射器
关闭重复
勾选本地空间
目前枪火每次都是一样的，我们可以给个随机旋转

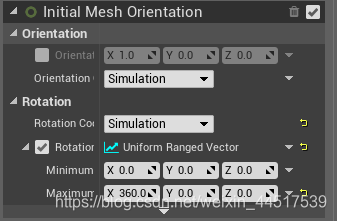

添加Initial Mesh Orientation，旋转给随机

添加灯光制作影响光

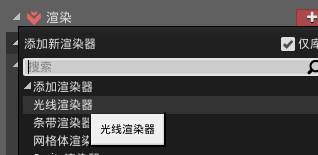

渲染模块添加灯光渲染器
在这里插入图片描述

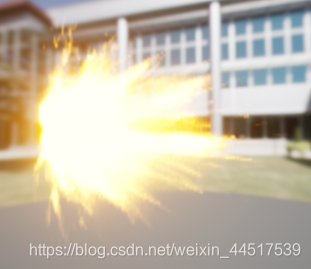

在场景中观察几乎看不出效果，这是因为灯光默认使用反转平方衰减，这会造成亮度随距离增加很快减低，需要我们提高到很大的亮度值，这又会造成近处过曝。
常用处理方式是关闭反转平方衰减，关闭后灯光的衰减就不会这么强了
接下来，我们可以来改变灯光的颜色。思考下怎么做。

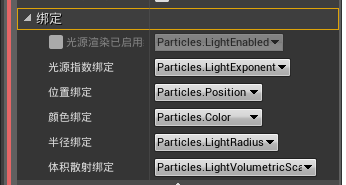

这个需要去看Bingings（绑定）
可以看到，灯光颜色关联到的属性是粒子颜色，但调整粒子颜色会照成枪火主体改变，我们需要创建一套属性替换它

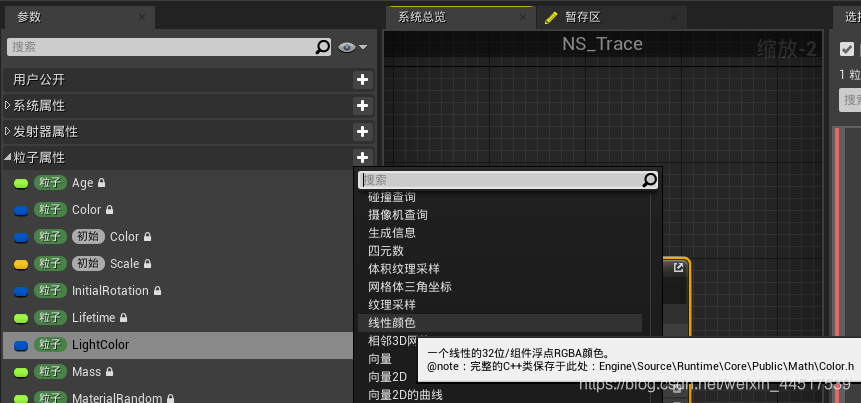

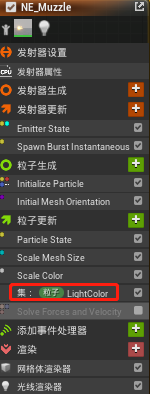

参数面板-粒子属性-新增-线性颜色（Liner Color）-重命名LightColor

这样我们就新增了一套属性，但是颜色绑定下来属性列表中找不到新增的属性，是因为我们需要调用一下属性，把属性拖到发射器上

再到绑定中选取属性就可以了，我们可以调整LightColor属性颜色和亮度

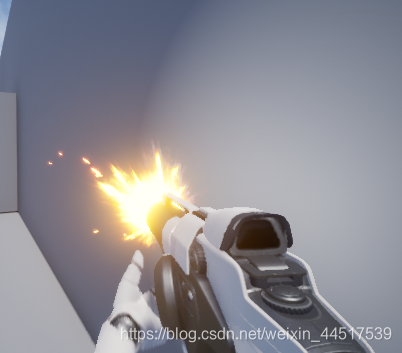

枪口的内容点就都讲完了
