对于没有显示器的场景，可能需要串口控制台，使用命令行。

1、树莓派5的uart接口

        板载debug串口接口：SH1.0mm 3p（某宝可以）

        建议使用另一头带杜邦线连接ttl转串口板

        注意串口板电压，Raspberry Pi 上的所有 UART 都是 3.3V，当它们连接到 5V 时可能会损坏。

        接口线序：

2、配置开启debug串口

如果是其他系统没有raspi-config，可以按照以下方式配置（ubuntu可用）

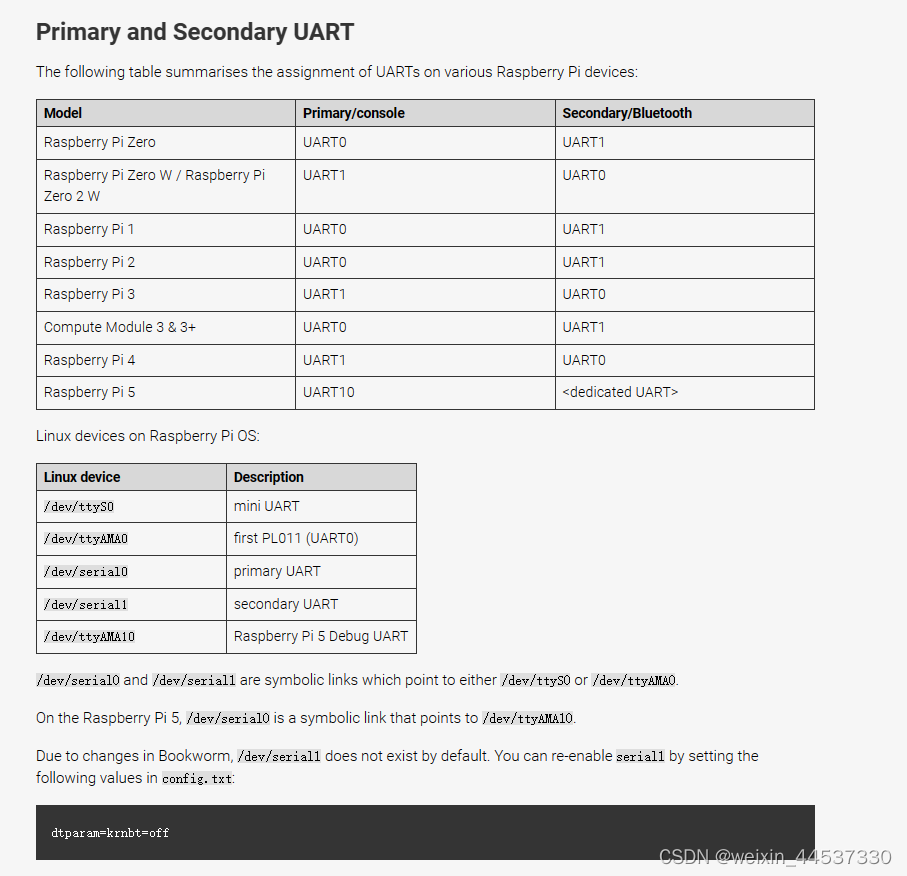

官方文档Raspberry Pi Documentation - Configuration：

根据文档，树莓派5 /dev/ttyAMA10为调试串口接口

配置方法：

进入系统 /boot/firmware/cmdline.txt

或

把卡插入读卡器，读取system-boot根目录下cmdline.txt

修改console=tty1为

console=ttyAMA10
