基于zigbee的温室大棚环境监测控制系统(一)——初步方案

这次做什么

由于课程要求,我们小组决定做一个基于zigbee的温室大棚环境监测控制系统。

设计目标

  1. 建立温室环境自动控制系统,该系统由数据终端和多个采集点组成。
  2. 采集点检测大棚内某处温度,湿度,CO2浓度,土壤水分,光照五项参数。
  3. 不同采集点将其数据传输到数据终端。
  4. 数据终端监视各个采集点参数数值,若超出预设的阈值则启动控制环节控制参数。
  5. 数据终端将数据上传到云端,用户可远程查看大棚内各项参数并调节阈值。

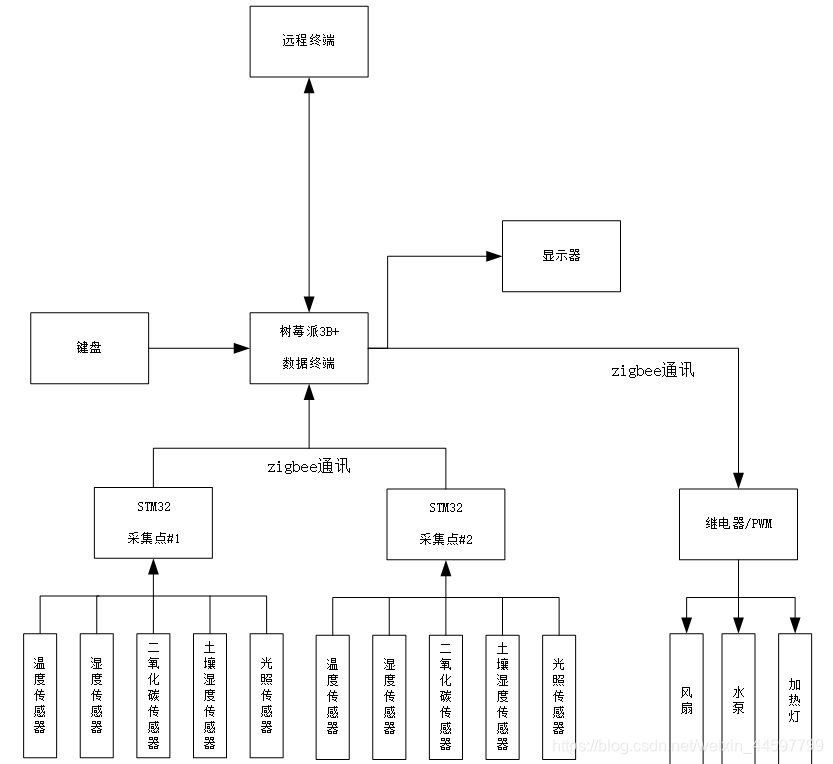

系统结构硬件图系统硬件结构图

硬件选择与设计

采集点硬件

主控芯片

选择STM32F103,体积小IO口够功耗低。

温湿度传感器

AM2301,温度范围-40℃ ~ 80℃,误差±0.3℃;湿度范围0% ~ 100%RH,误差±3%RH。

光照传感器

MAX44009,测量范围0.045~188000lux,误差范围为最大值的15%。功耗极低。

土壤湿度传感器

淘宝买的智能小车配套传感器,带了个AD模块。

二氧化碳传感器

SGP30,测量范围400 ~ 1500ppm,误差±1ppm。需要注意400ppm就是0.04%,也就是正常大气中的CO2浓度,而农作物的光合作用曲线显示在较高的CO2浓度下光合速率更高,因此此传感器量程满足要求。

网络通信模块

CC2530,选用zigbee网络进行通信。
zigbee优势主要有两个:

  1. 功耗低
  2. 组网与拓展方便

供电

这个是大问题,需要之后继续研究。

数据终端

主控芯片

树莓派3B+,手上正好有一块吃灰,捡来发挥下余热。
树莓派对网络的支持比较好,还可以用python编程,方便之后发挥。

网络传输

依然是CC2530与采集点通讯,wifi将数据传至云端。目前选用腾讯云来承载网站。

控制环节

由于时间关系,这块估计用继电器来控制,可能无法做到太高精度。

温度

加热灯和风扇。

光照

灯和遮罩。

湿度

风扇和水泵。

二氧化碳浓度

风扇和储存的二氧化碳气体(干冰)。

写在最后

目前这个方案还在最初的探索阶段,也只是定下了大体的方案,之后的细节还需要一步步敲定,存在继续更改的可能。下一步就要开始采购器件并实际操作了。
其实耗费功夫最大的还是可行性调查,这个有心思再写吧。
