Solidworks实体模型怎样导出可用于流场仿真的模型

怎样用Solidworks导出可用于Fluent流场仿真的模型

• 在SolidWorks中建立的一般是实体模型，而Fluent流场中一般用到的是流体模型（实体空心的部分）。这就需要从实体模型转变为流体模型。

1. 装配体转变为零件

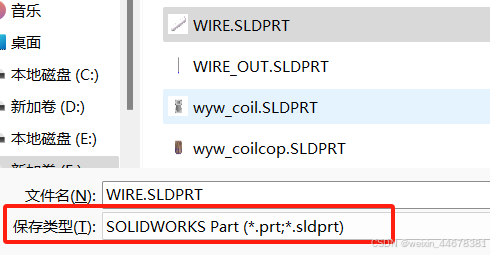

在设计好装配体后，点击“另存为”，保存类型选择“.sldprt”。

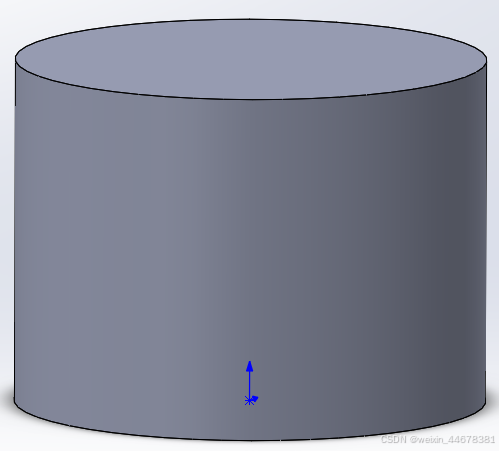

2. 设计一个可以覆盖整个流体区域的圆柱体或长方体，用于后续布尔操作

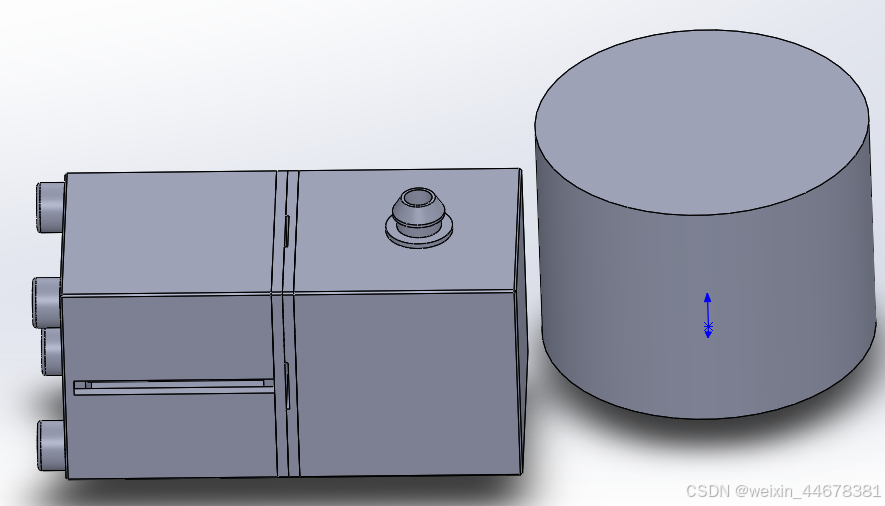

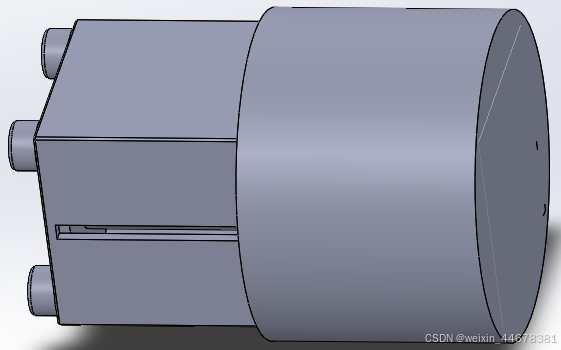

3. 在这个圆柱体或长方体的零件文件(.SLDPRT)中，插入第1步中的零件，并调到合适位置。

• 插入第1步中的零件：

• 将圆柱体全部覆盖需要仿真的流体区域：选择“插入”->“特征”->“移动/复制”命令。


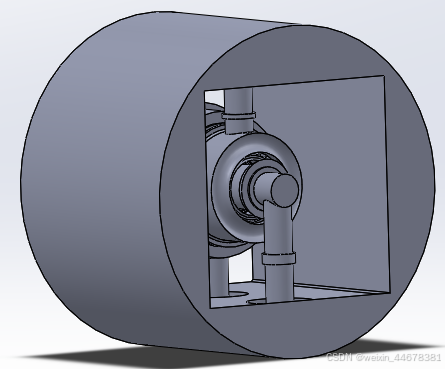

4. 进行组合（相减）操作。选择保留的实体即可

• 后面再减掉一些多余的实体即可。
