如何配置LIN线以及LIN线的测试方法？

汽车小伙伴都知道一些门窗，方向盘等硬件走的都是LIN线，现在好多汽车增加了前排后排触摸屏，且都是走的LIN线信号，那么如何去配置LIN线去测试这些件尼，今天我就给大家简单讲下通过CANoe配置LIN线以及相关测试。

汽车上的方向盘为例，汽车方向盘的信号走向是 方向盘（LIN）—>GW(CAN)---->被控制键，当然被控制键也可以反作用于控制键。LIN信号也是可以反向作用的。
接下来我们开始详细讲下LIN线配置与测试
第一步：配置CANOE通道，以及制作LIN线九针公头
1.在simulation界面添加一个LIN通道

2.Hardware里配置一下，一般CANOE会自动配置

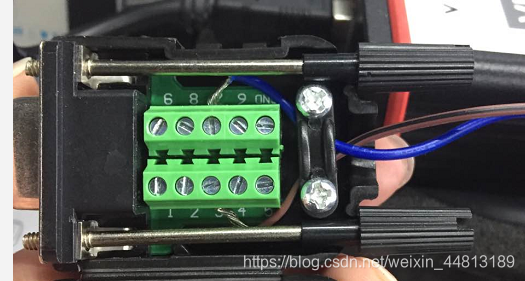

3.制作一个LIN线九针公头

划重点：
九针头里LIN线是针脚7，地线是针脚3，这个与配置内的PIN7和PIN3是对应的

4.将LIN线与方向盘的LIN线连接，地线与方向盘的地线连接就可以

以上就是完成的配置过程。如有问题可以一起探讨下，对了CNAOE必须要支持LIN线功能的，可以询问卖家

第二步：测试方向盘硬件

1.LIN信号正确性：方向盘硬件通过加载blf文件可以解析LIN线信号，我们要做的就是操作方向盘，查看发往网关的LIN线的信号是否正确，通过需求可以检查功能问题

2.LIN信号延时或丢失：快速操作方向盘时，检查LIN线是否有延迟以及外发信号是否有丢失，如果有问题请联系厂家进行修改

3.网关转发检查：LIN线发送后，查看网关转发的信号是否正确或延迟，如果有延迟等问题，就是网关的问题。台架如果没有网关。可以自己利用CAPL语言开发网关。

以上就是对LIN线信号硬件的测试，最终台架测试结束后要实车测试下，避免出现问题。
