ANSYS Workbench中约束类型汇总
结构自由度：
结构自由度是完全确定物体在空间位置所需的独立坐标个数；约束也是根据自由度形式进行定义的；
在三维空间中，一共有六个自由度，分别是沿x，y，z三个方向的移动，以及绕x，y，z三个方向的转动，二维中有沿x，y两个方向的移动与绕z轴方向的转动。通过不同的约束类型可以控制住不同方向的自由度。

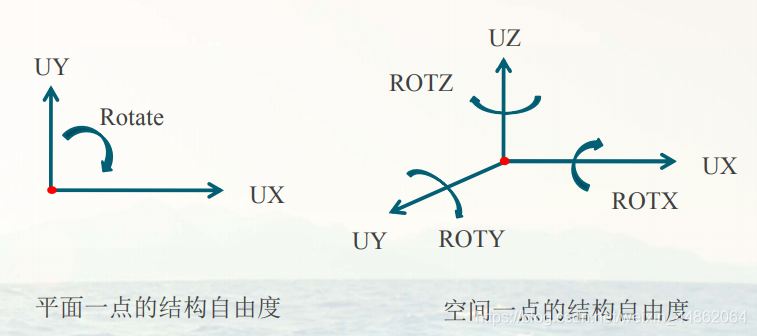

平面及空间内自由度的图解

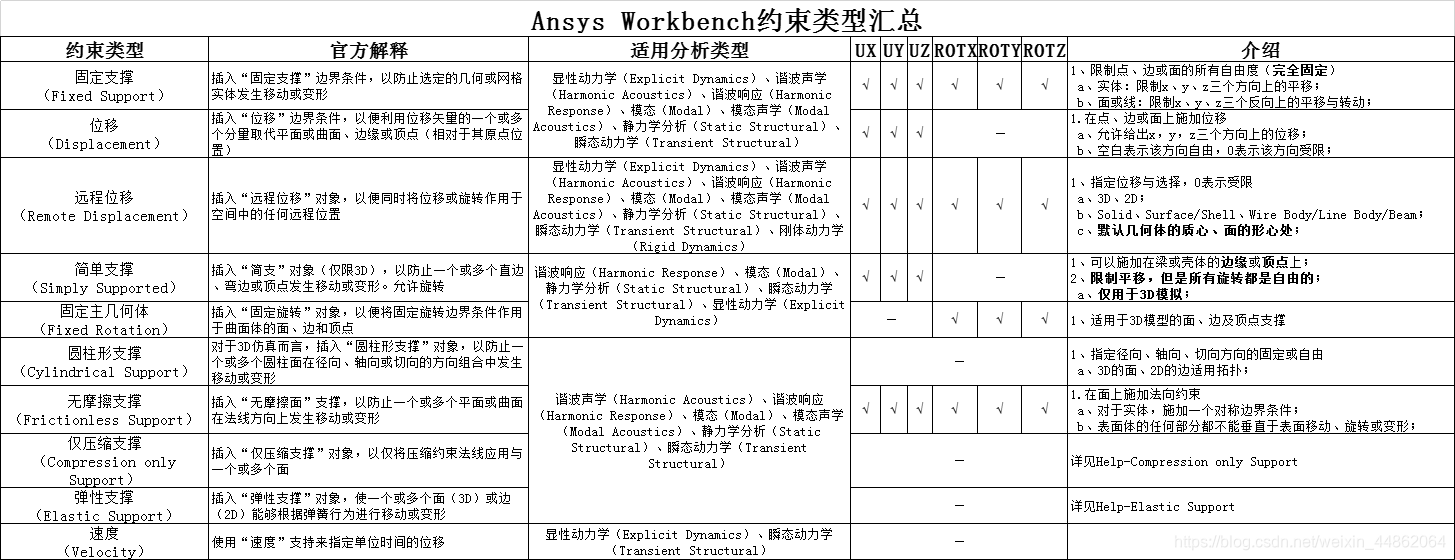

Ansys Workbench约束类型汇总
在这里插入图片描述
