Zynq AXI地址空间分配

已于 2022-02-15 17:17:05 修改
阅读量4.8k 收藏 27
点赞数 7
分类专栏： FPGA 文章标签： fpga开发
于 2022-02-14 16:56:37 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44877786/article/details/122927388
版权

1、地址映射

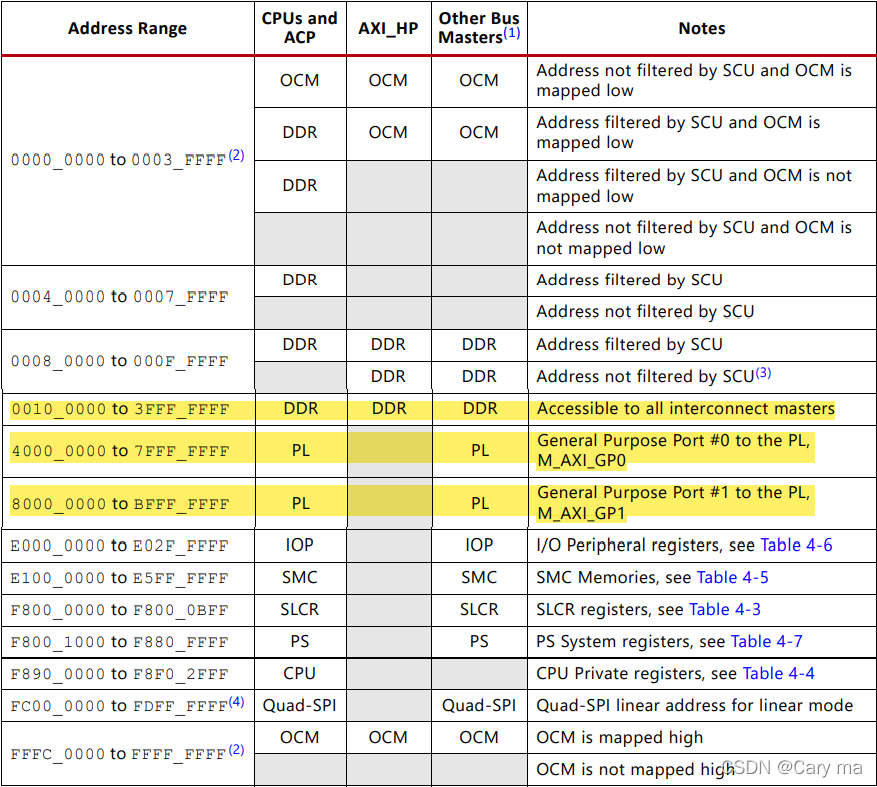

图1 Zynq地址映射

        当PS作为从机时，地址分配在0010_0000~3FFFFFFF;当PS作为主机使用M_AXI_GP0时，地址分配在4000_0000~7FFFFFFF;当PS作为主机使用M_AXI_GP1时，地址分配在8000_0000~BFFFFFFF。

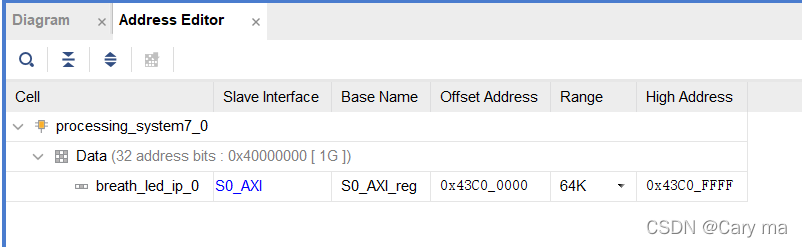

2、例：PS作为主机调用M_AXI_GP0的地址分配

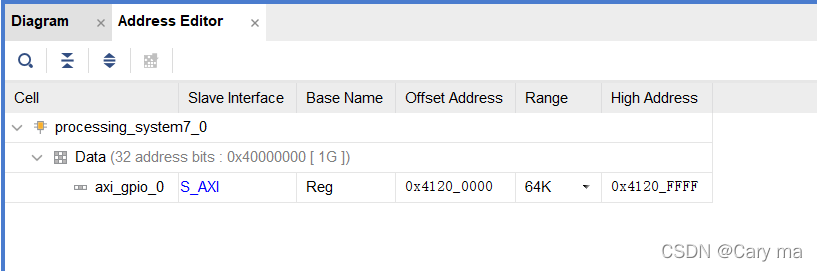

3、例：PS作为主机调用AXI_GPIO的地址分配
