ROBOT STUDIO 学习笔记

ROBOT STUDIO 学习笔记

机器人行业四大家族：库卡、ABB、安川、发那科

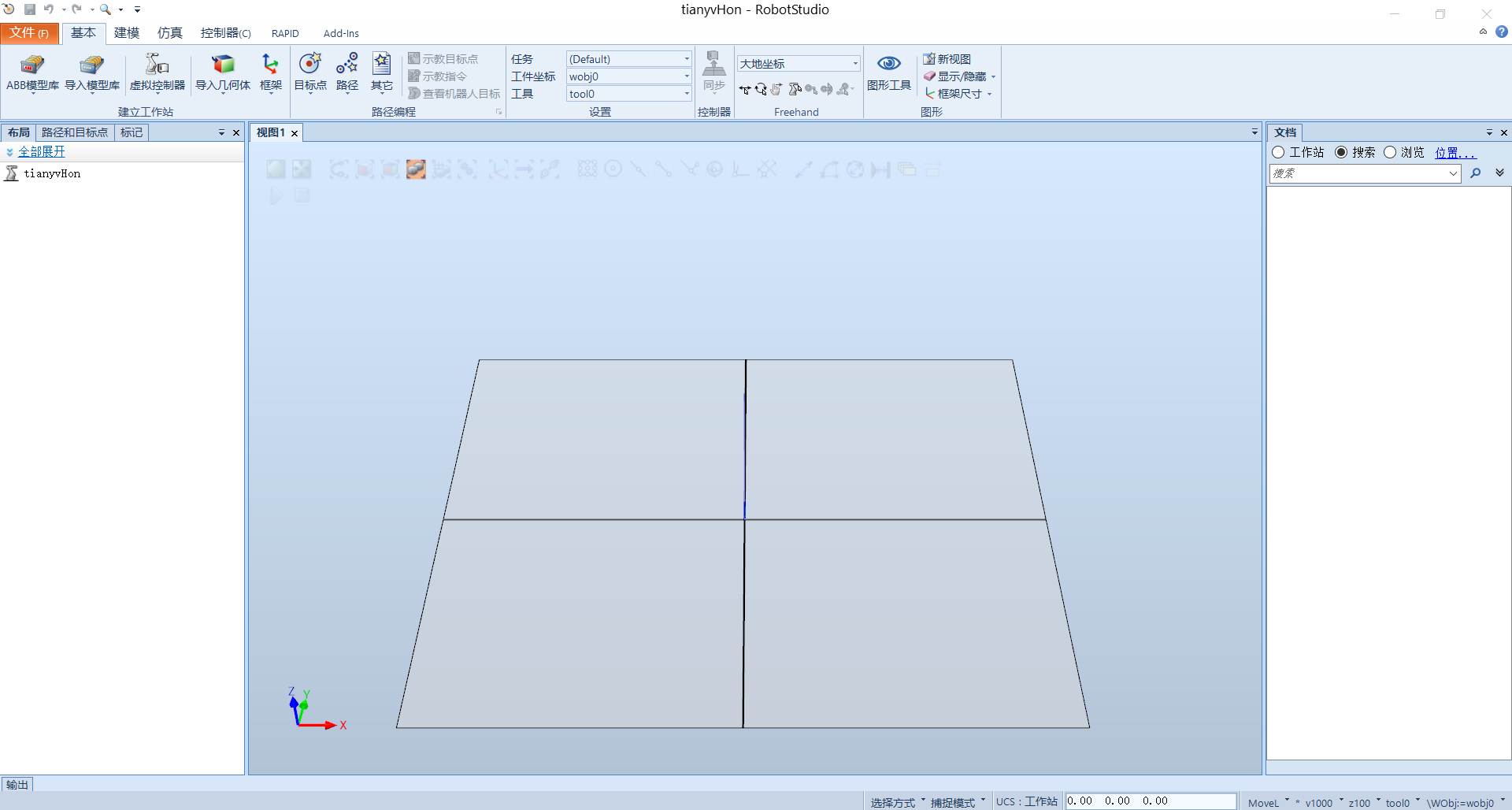

1、新建工作站

1、模型的插入

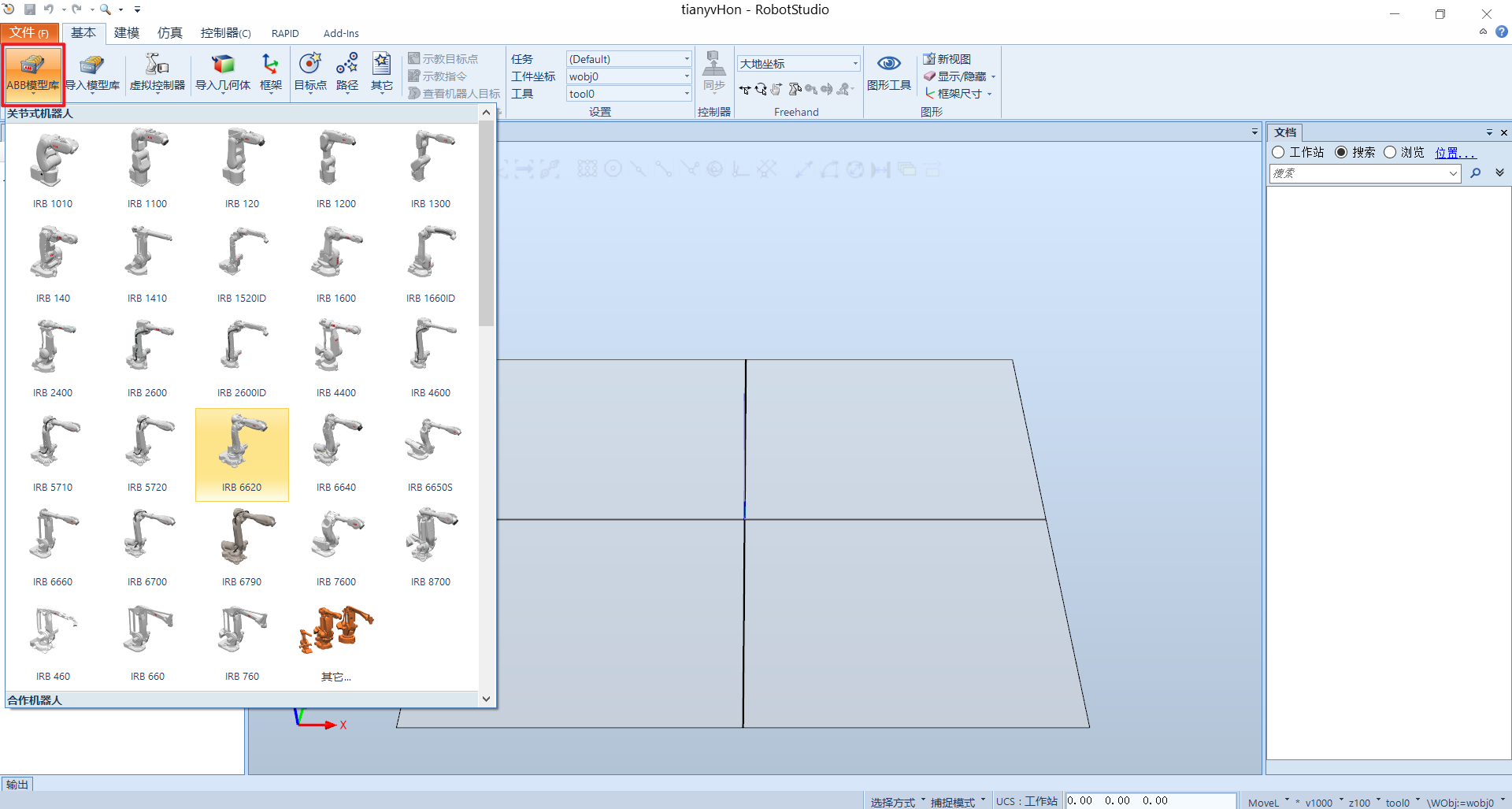

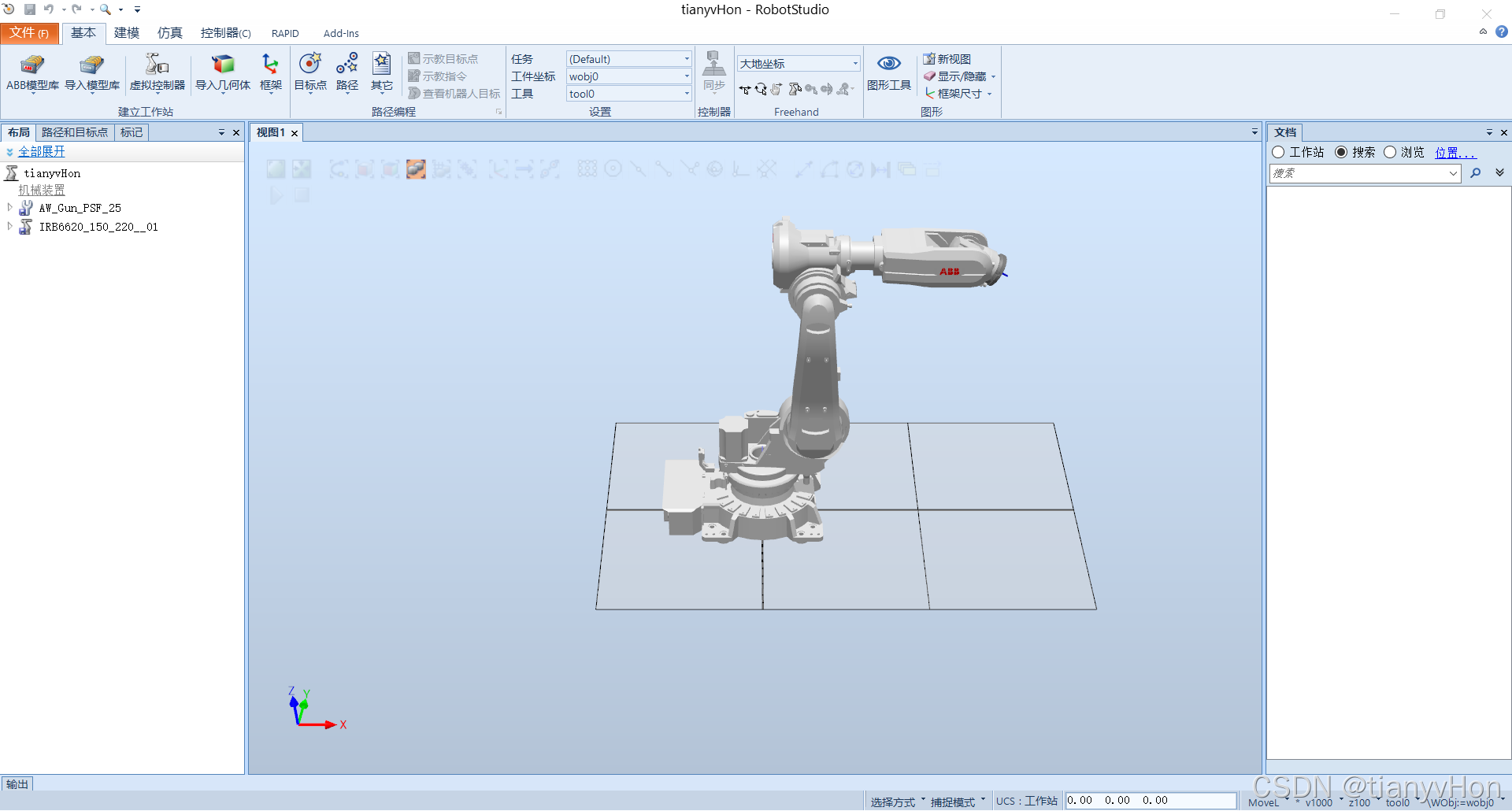

• 机器人

• 控制柜

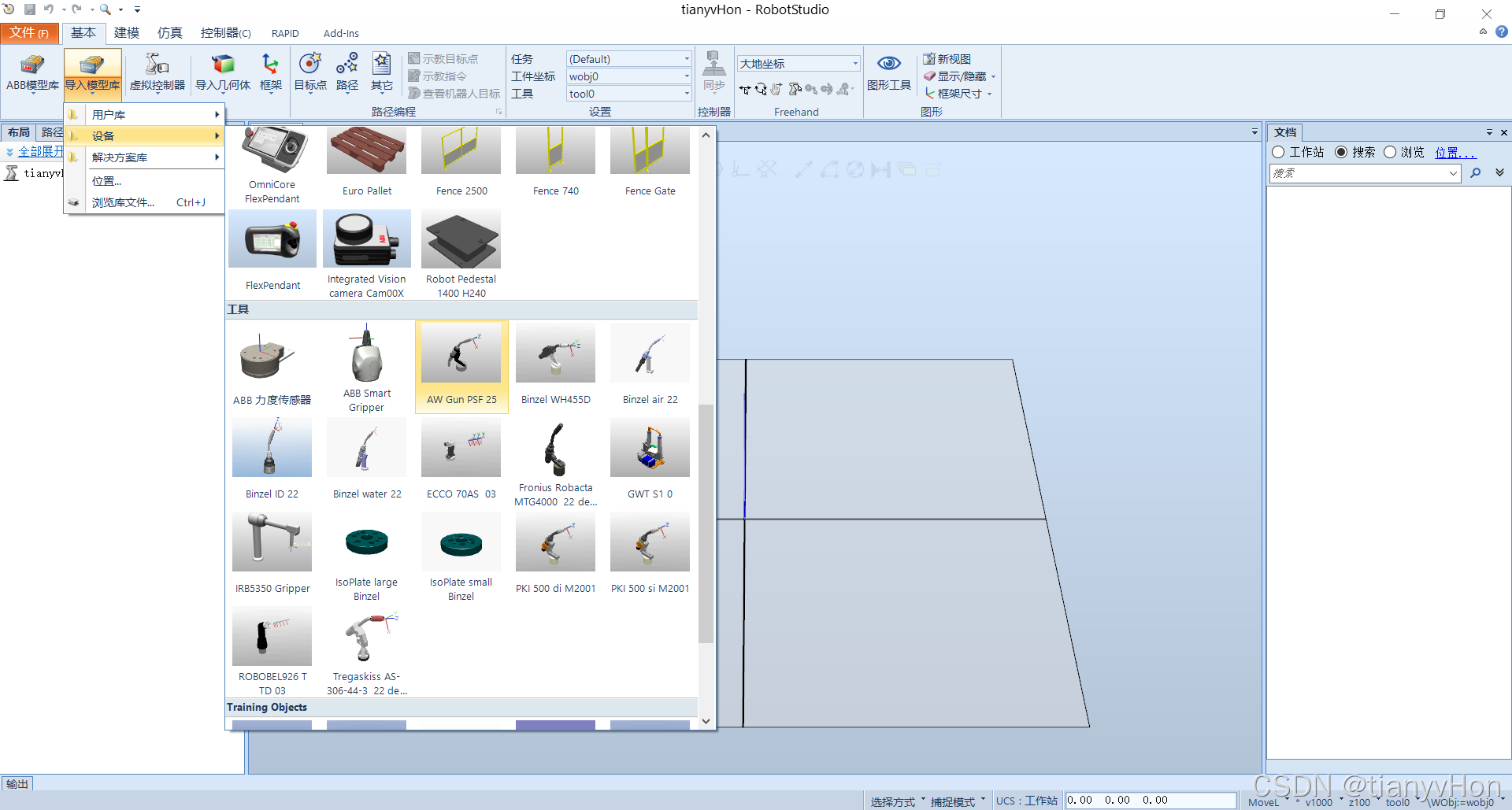

• 末端执行器

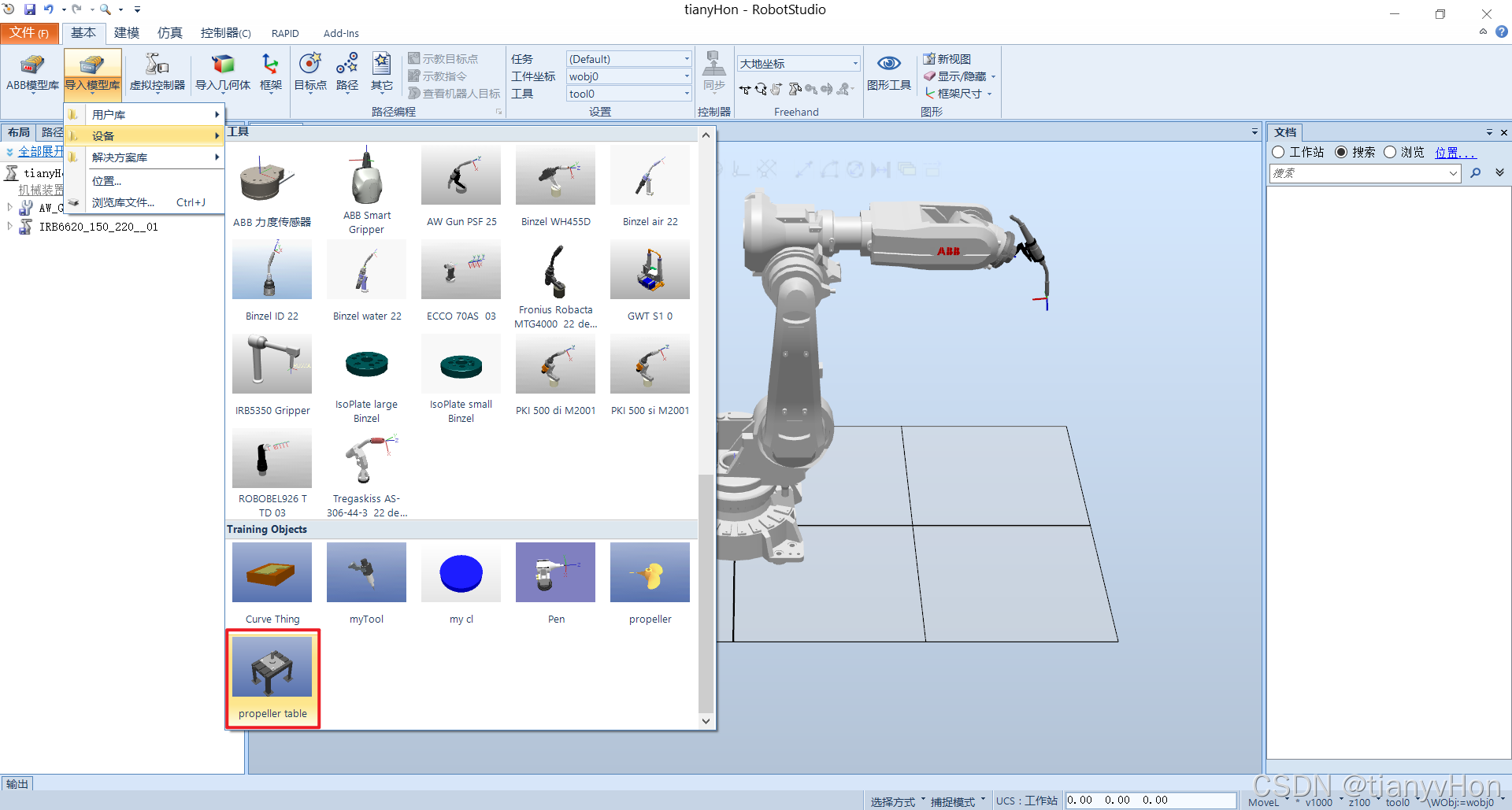

• 工作台的插入

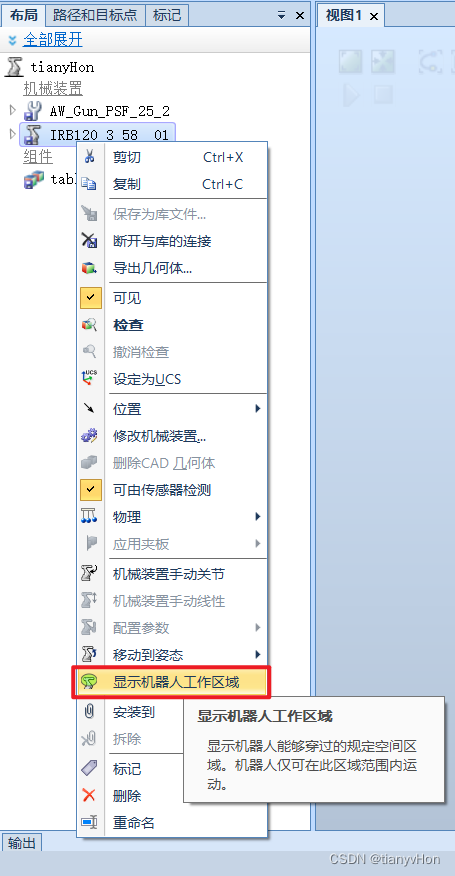

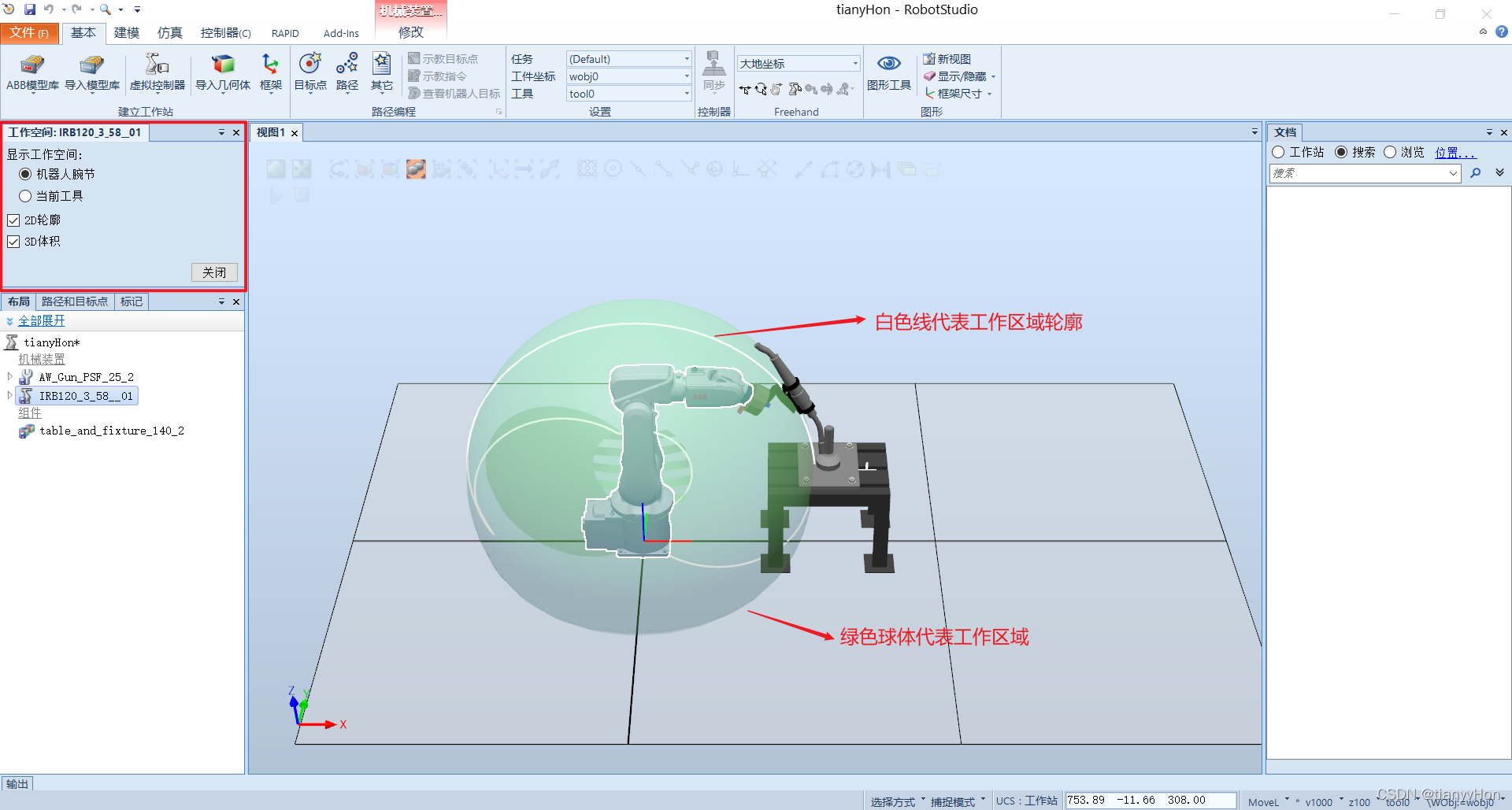

• 显示机器人的工作区域

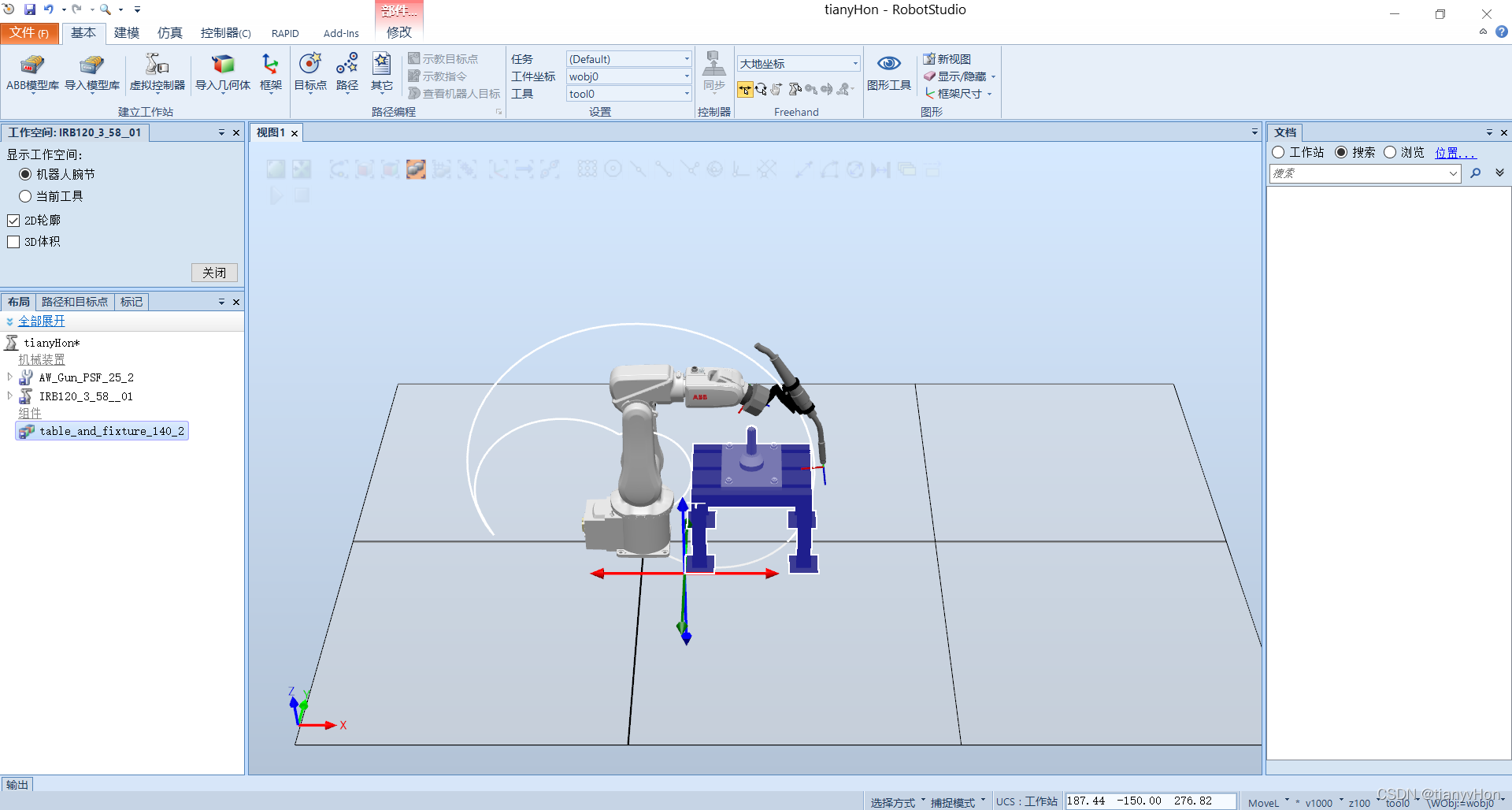

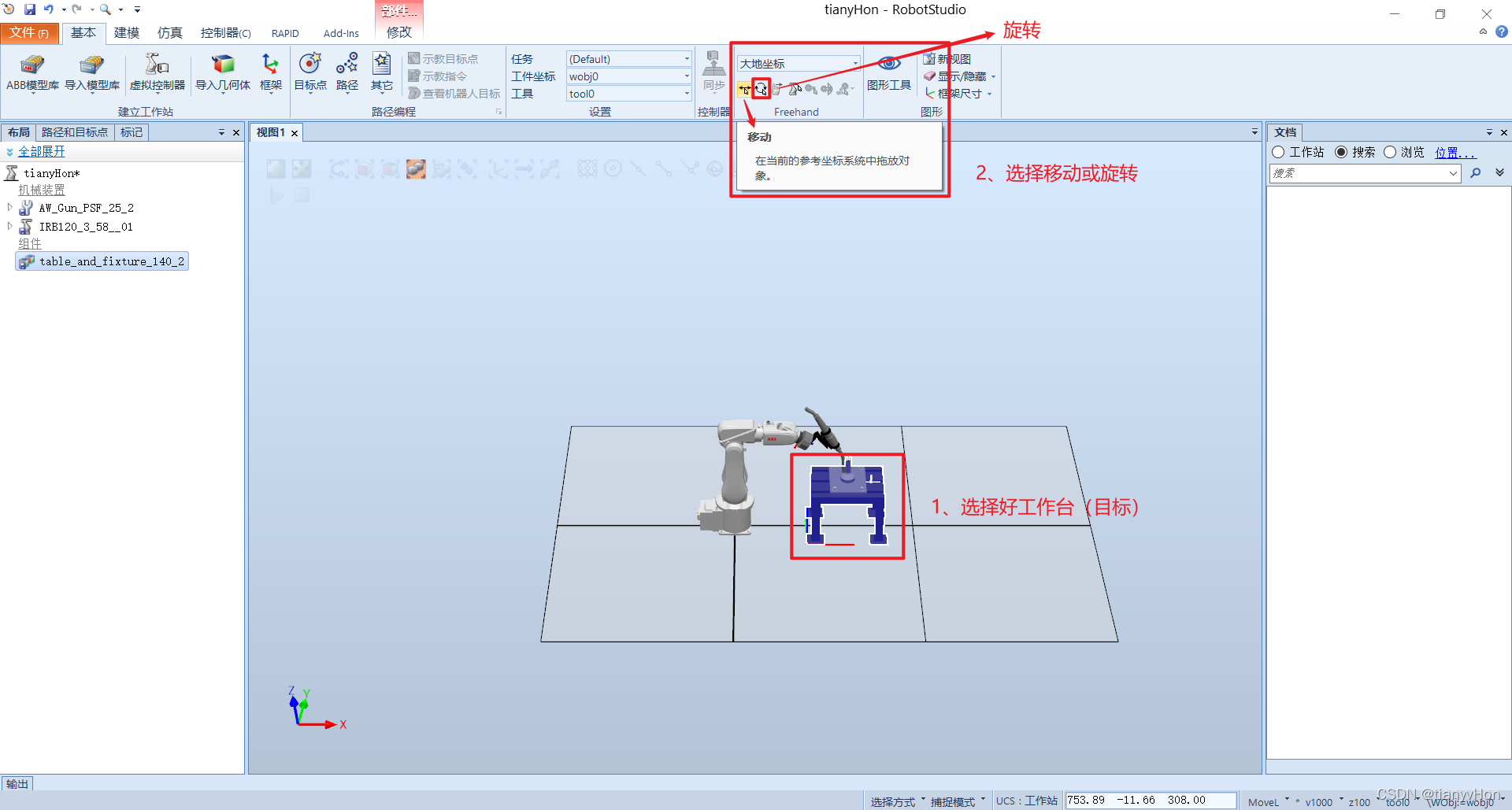

• 将工作台移动到机器人的工作区域中

（1）选中需要移动的目标（工作台、机器人等）
（2）在 【基本】-> 【Freehand】中选择移动或旋转

视图

• 视图平移（ctrl+左键）
• 缩放（滚轮），鼠标所点的位置即缩放中心
• 三维旋转（ctrl+shift+左键）

将末端执行器插入机器人上

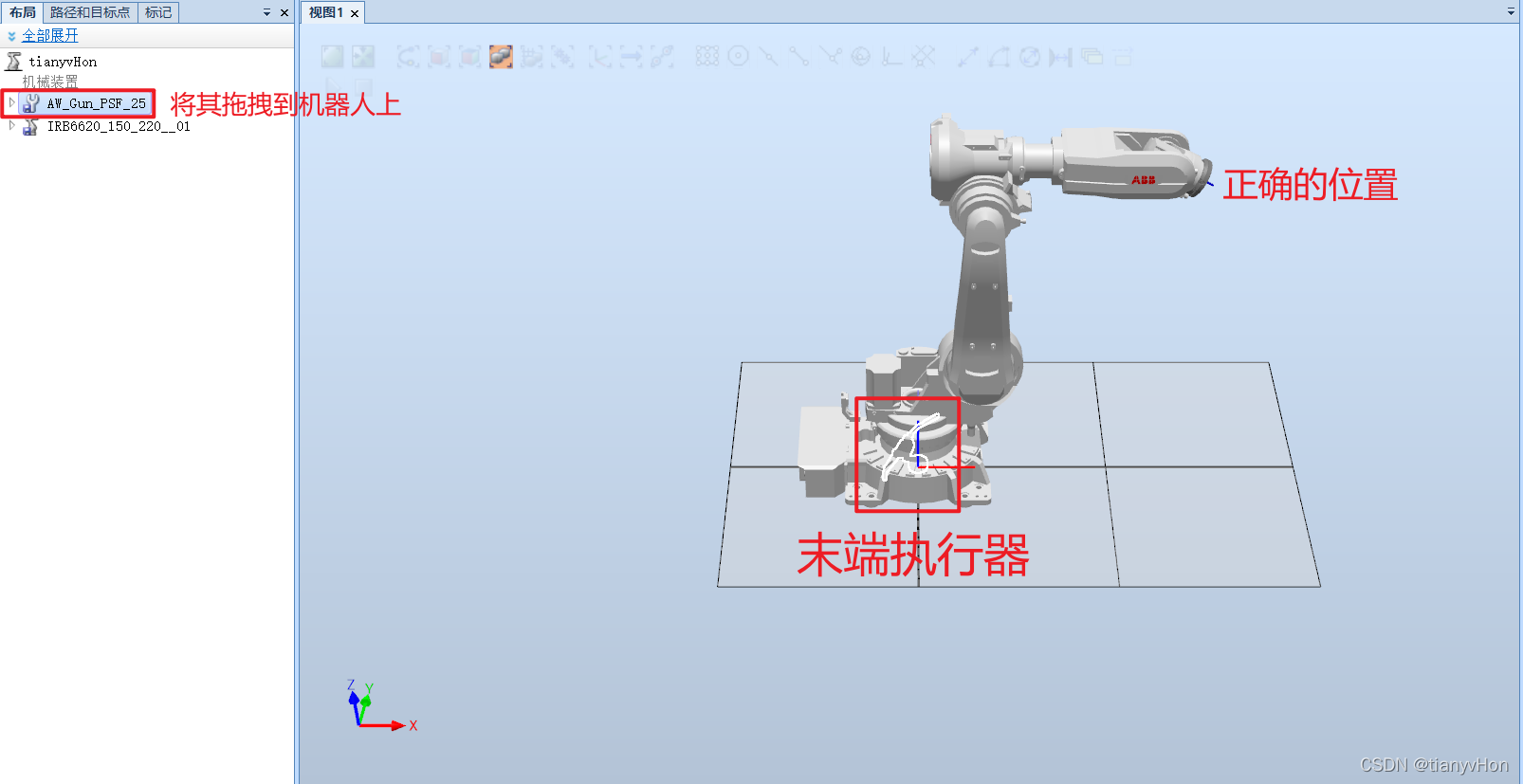

在左侧【布局】侧边栏选中末端执行器，拖拽到机器人上

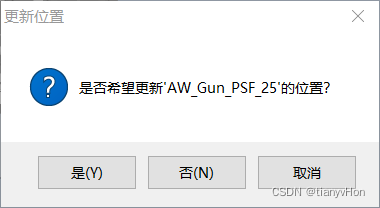

随后会弹出一个窗口，单击 是

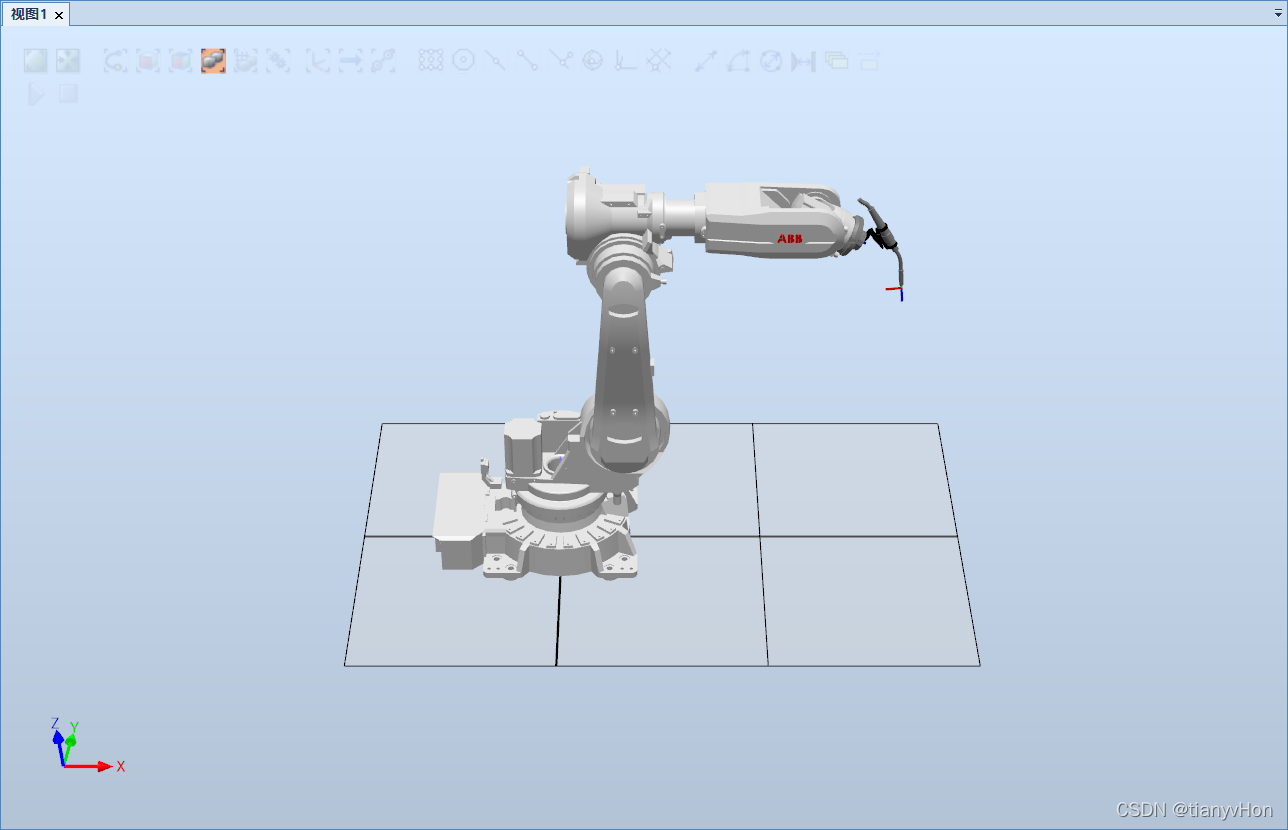

末端执行器插入到机器人本体上

2、创建机器人系统

机器人只有完成系统的配置之后，才可以进行调试、仿真等。

手动创建新系统

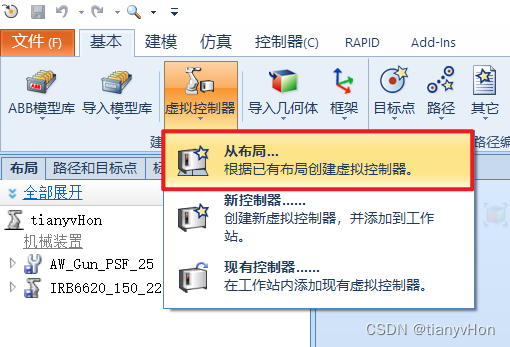

• 选择从布局开始创建

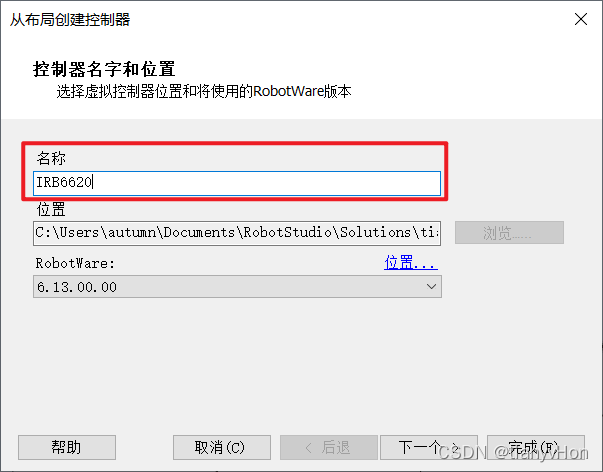

• 更改系统的名字、路径等信息，确认之后，单击 完成

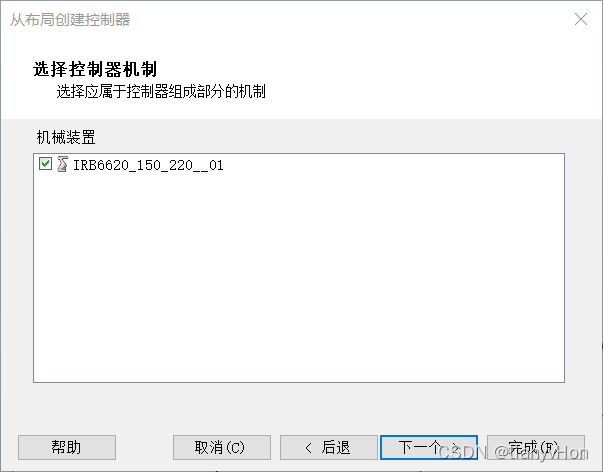

• 选择控制器机制即应属于控制器组成部分的机制，由于目前只有一个机器人，选择当前这个即可，完成之后，单击 下一个

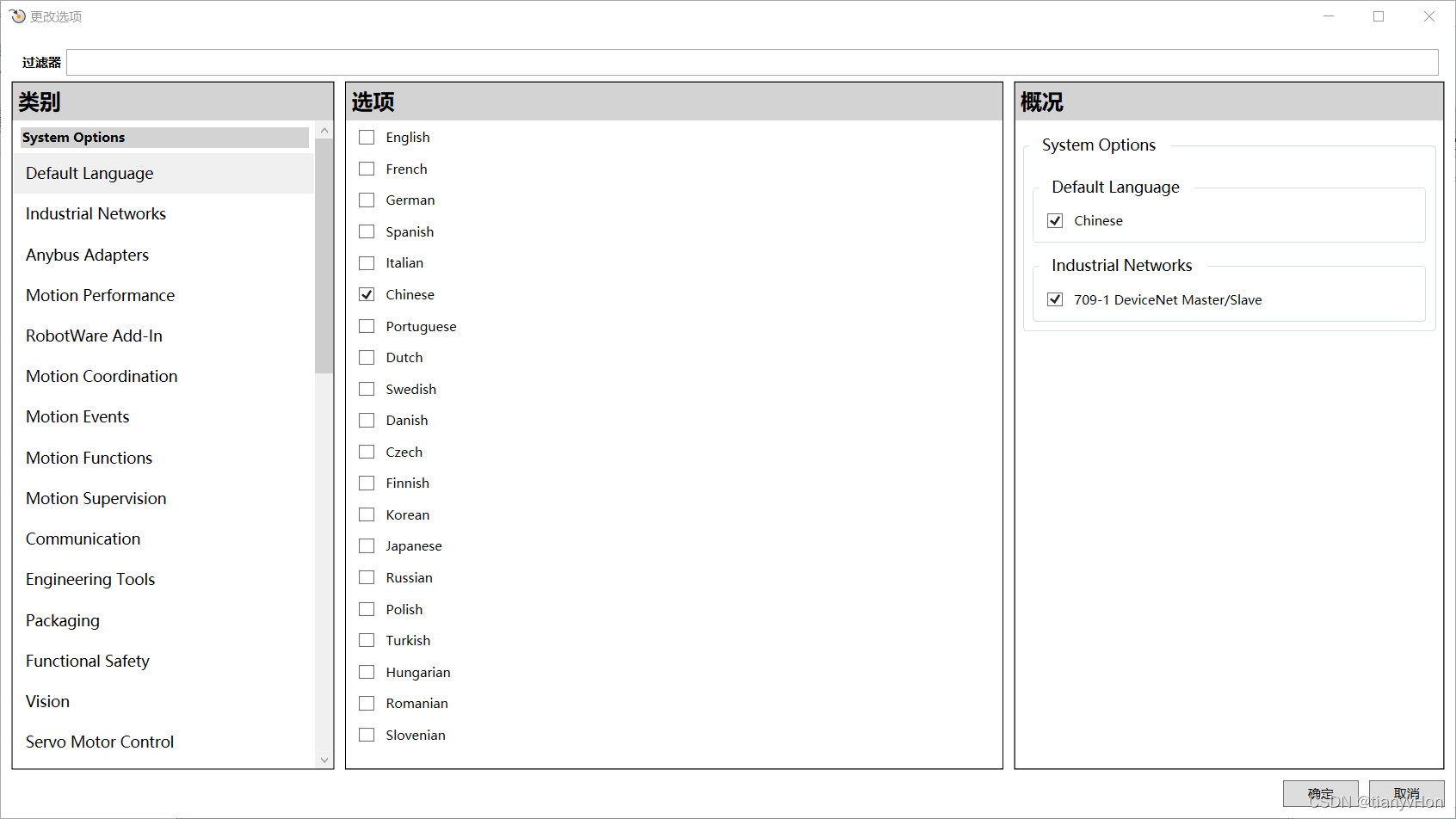

• 配置控制器选项，单击 选项

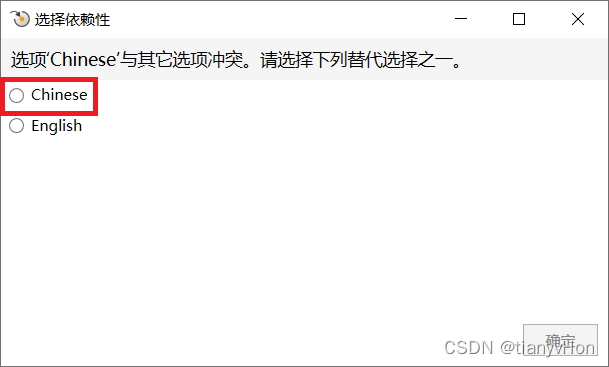

（1）首先，更改控制器的语言，在 Default Language 一栏，选择 Chinese，随后弹出一个窗口，询问其依赖性，选择 Chinese 即可

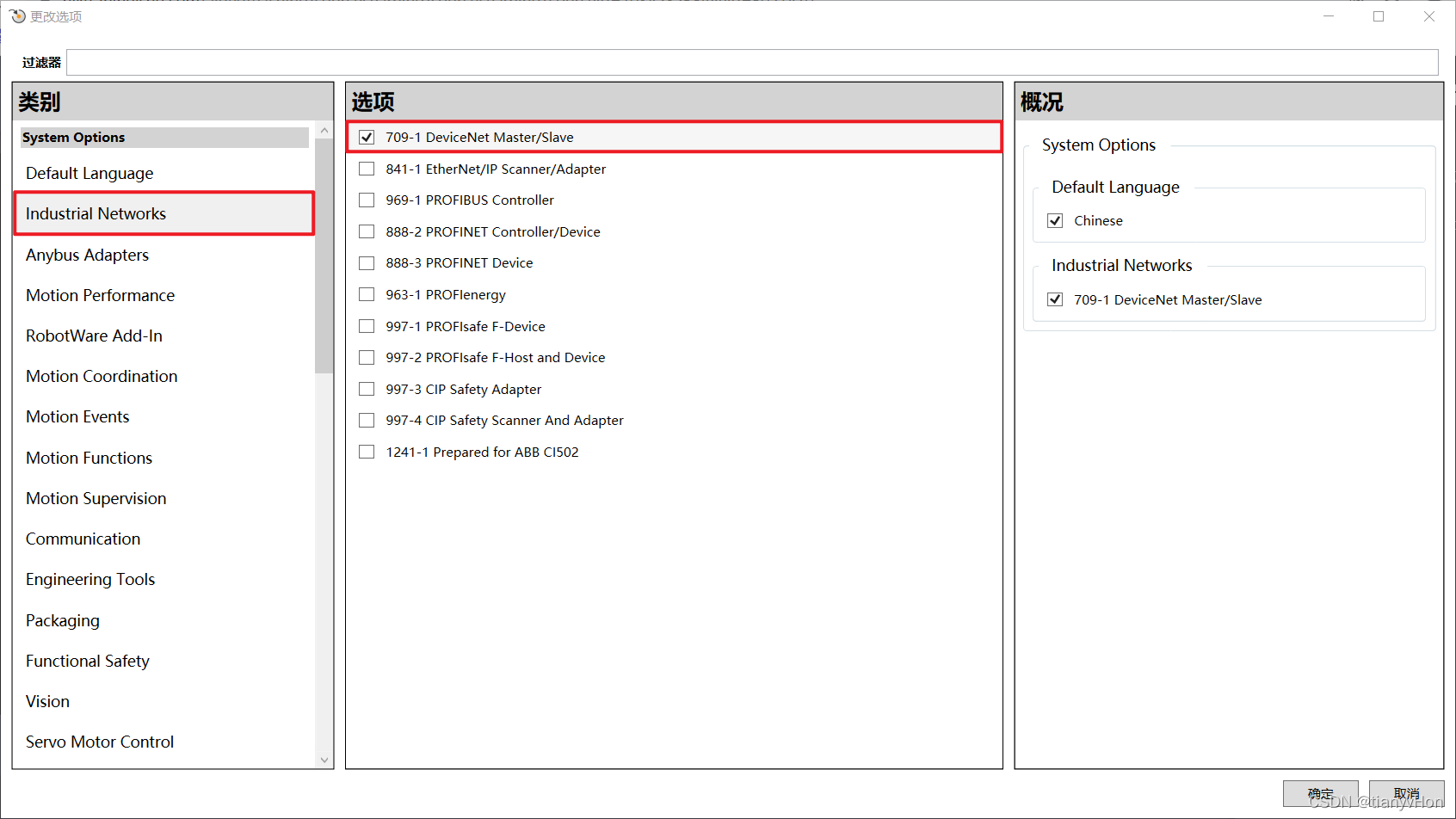

（2）添加通讯方式，在 Industrial Networks 一栏中，选择 709-1 DeviceNet Master/Slave 这种通讯方式

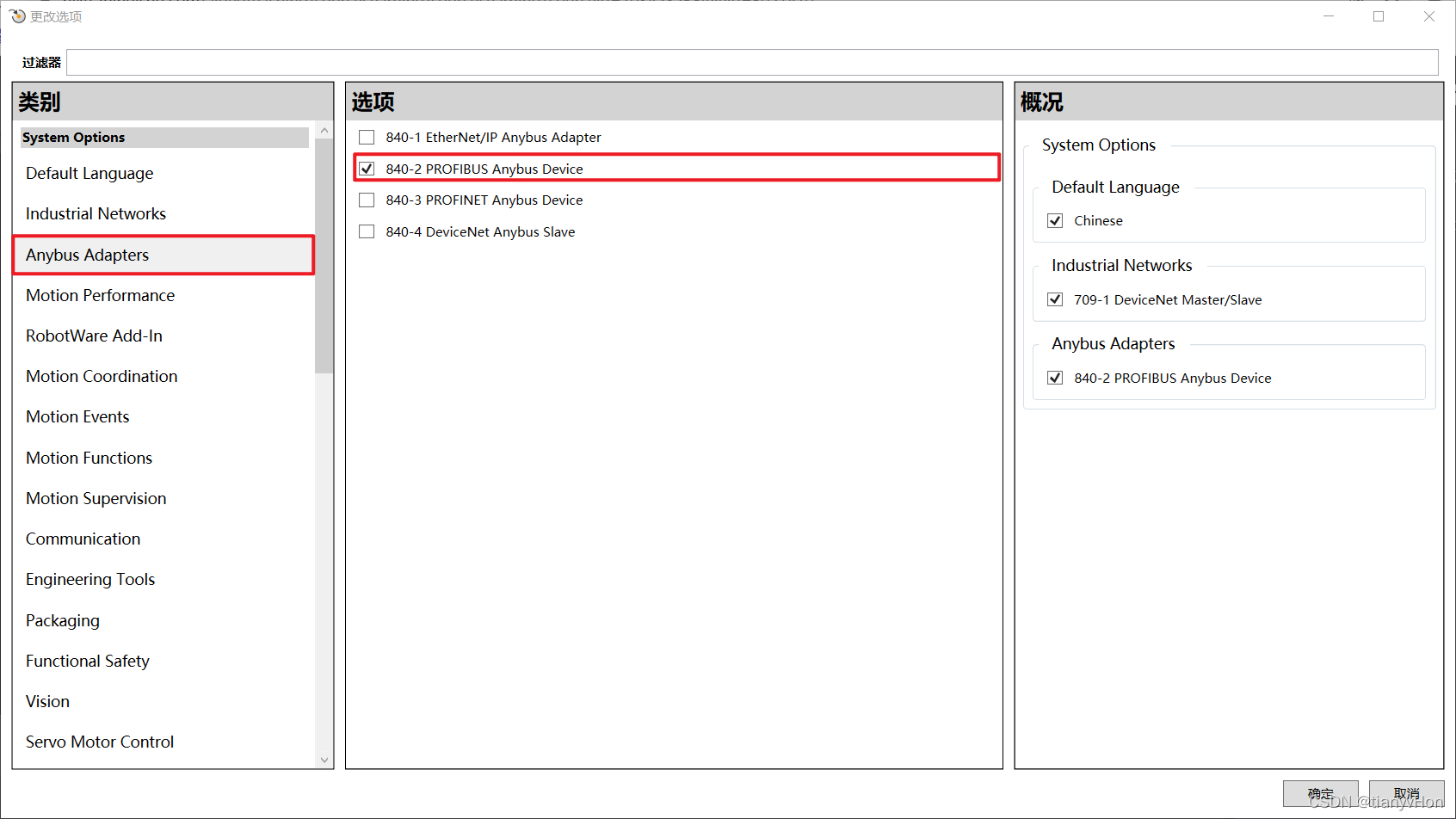

（3）选择通讯协议，在 Anybus Adapters 一栏中，选择 840-2 PROFIBUS Anybus Device 这个协议

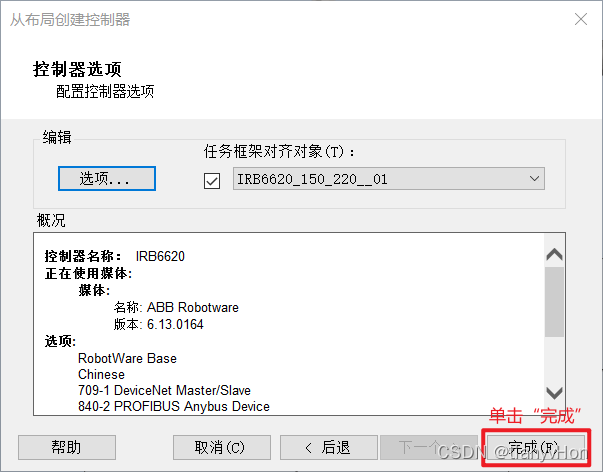

（4）更改选项窗口，单击 确定，配置控制器选项窗口单击 完成

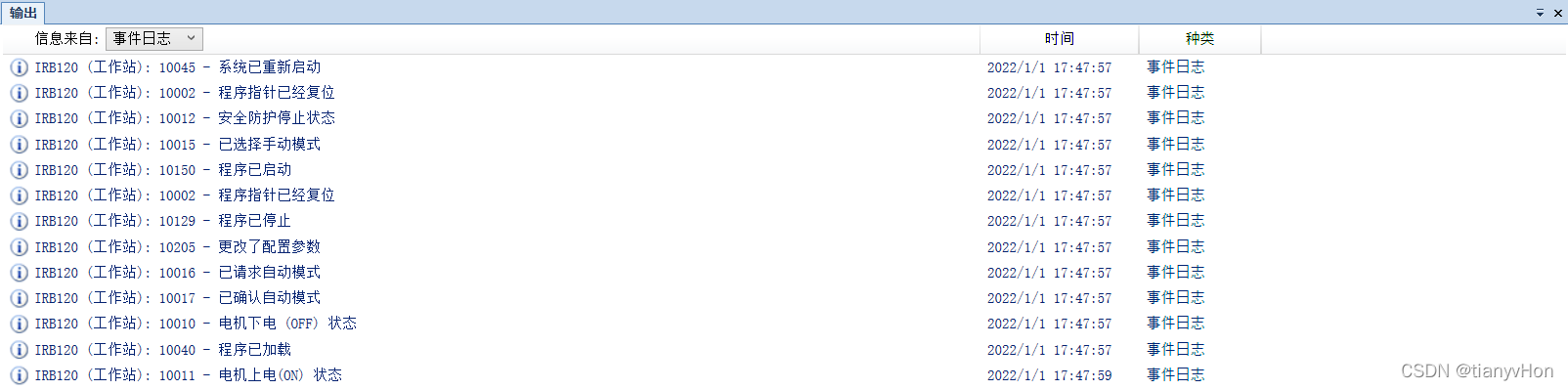

• 等待控制器的新建完成，通过终端输出，可以看到控制器整个生成过程

3、示教器的简单使用

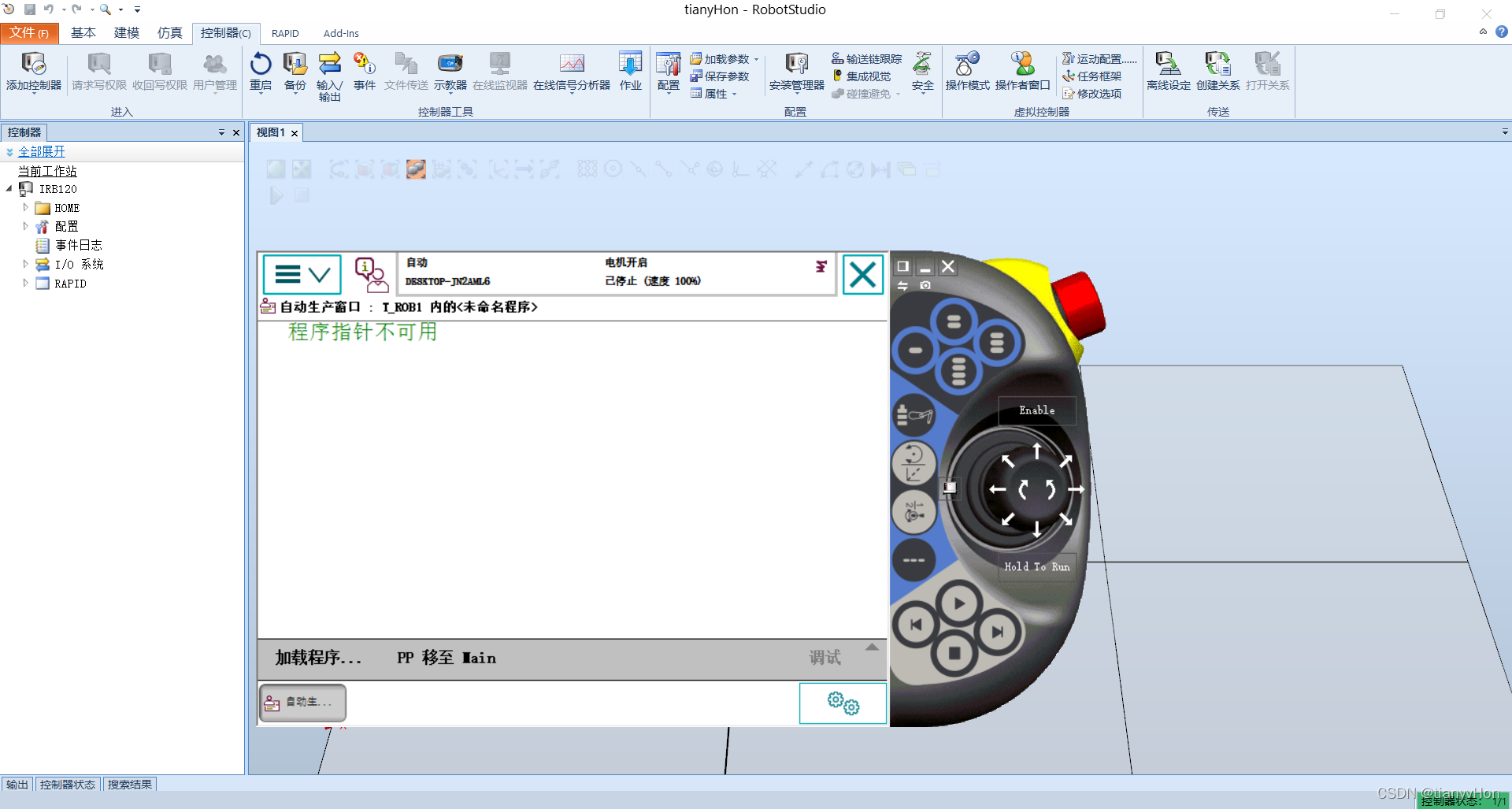

1、启动示教器

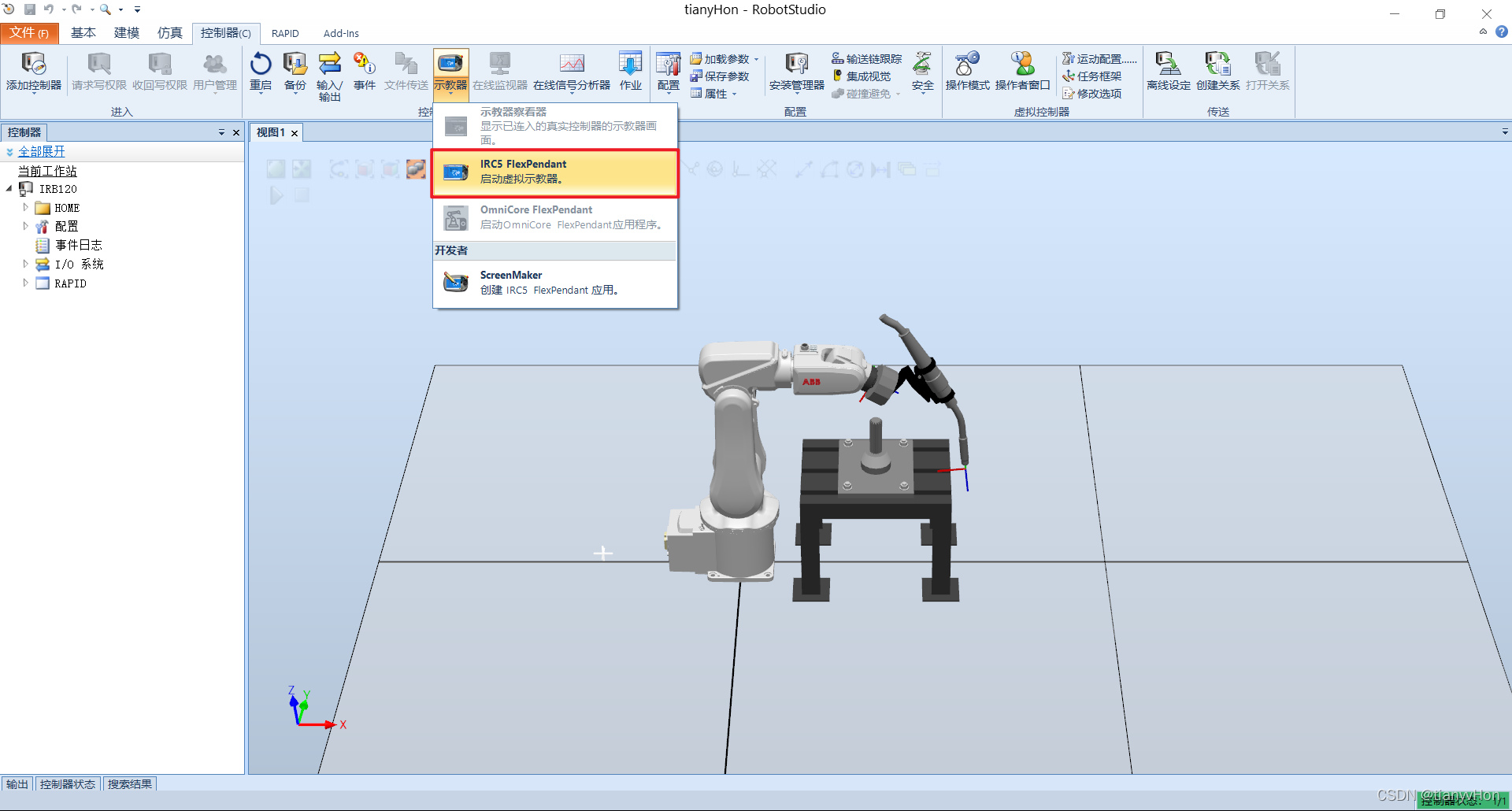

• 在【控制器】→【控制器工具】中

• 示教器启动完成

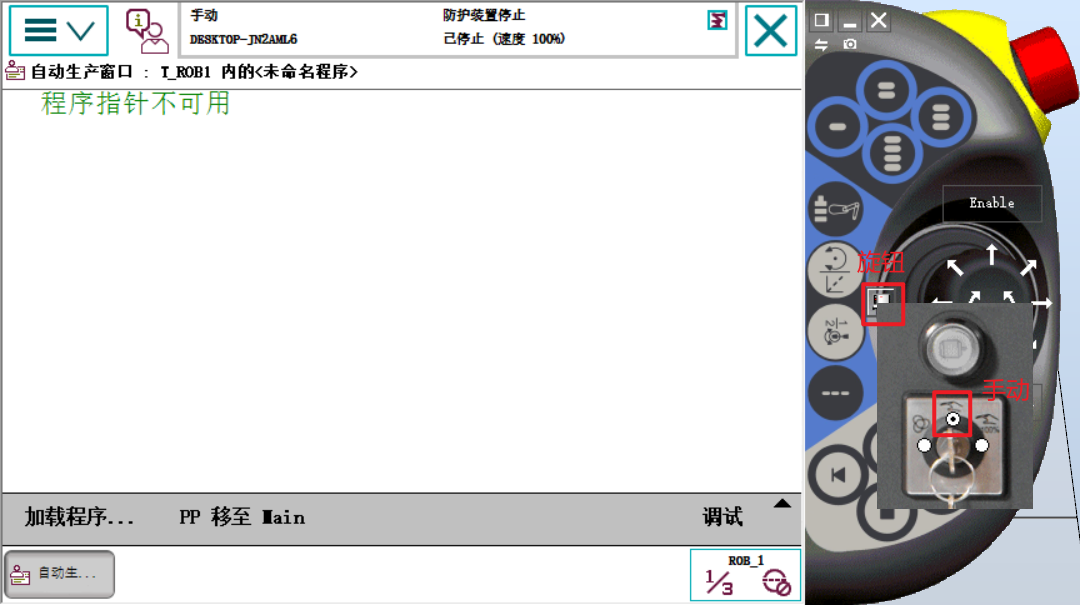

2、切换示教器模式，更改为 手动

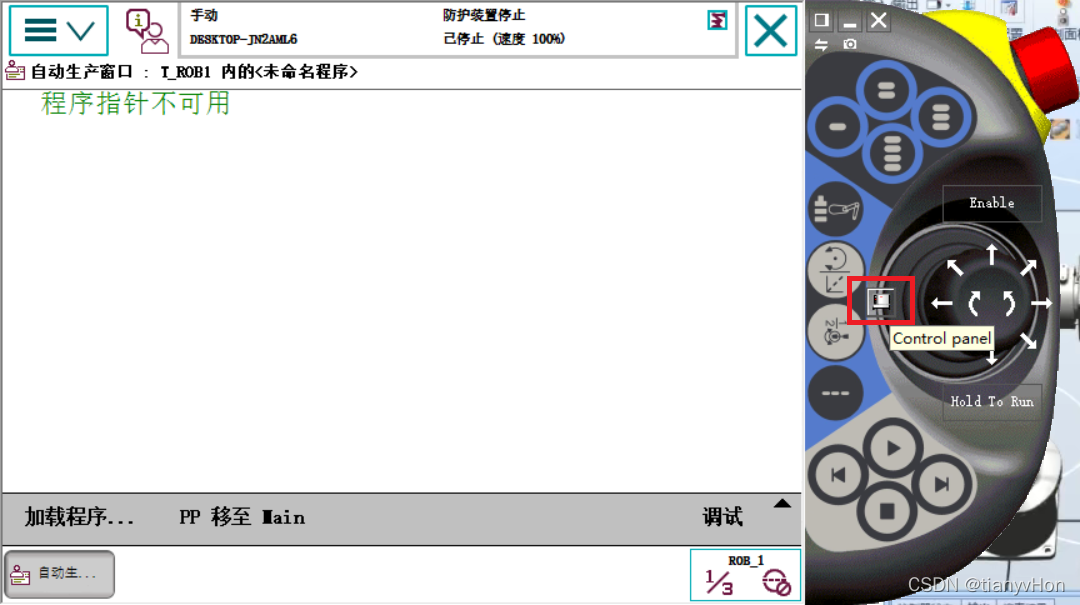

（1）点击 控制面板按钮，打开控制面板

（2）选择 手动挡

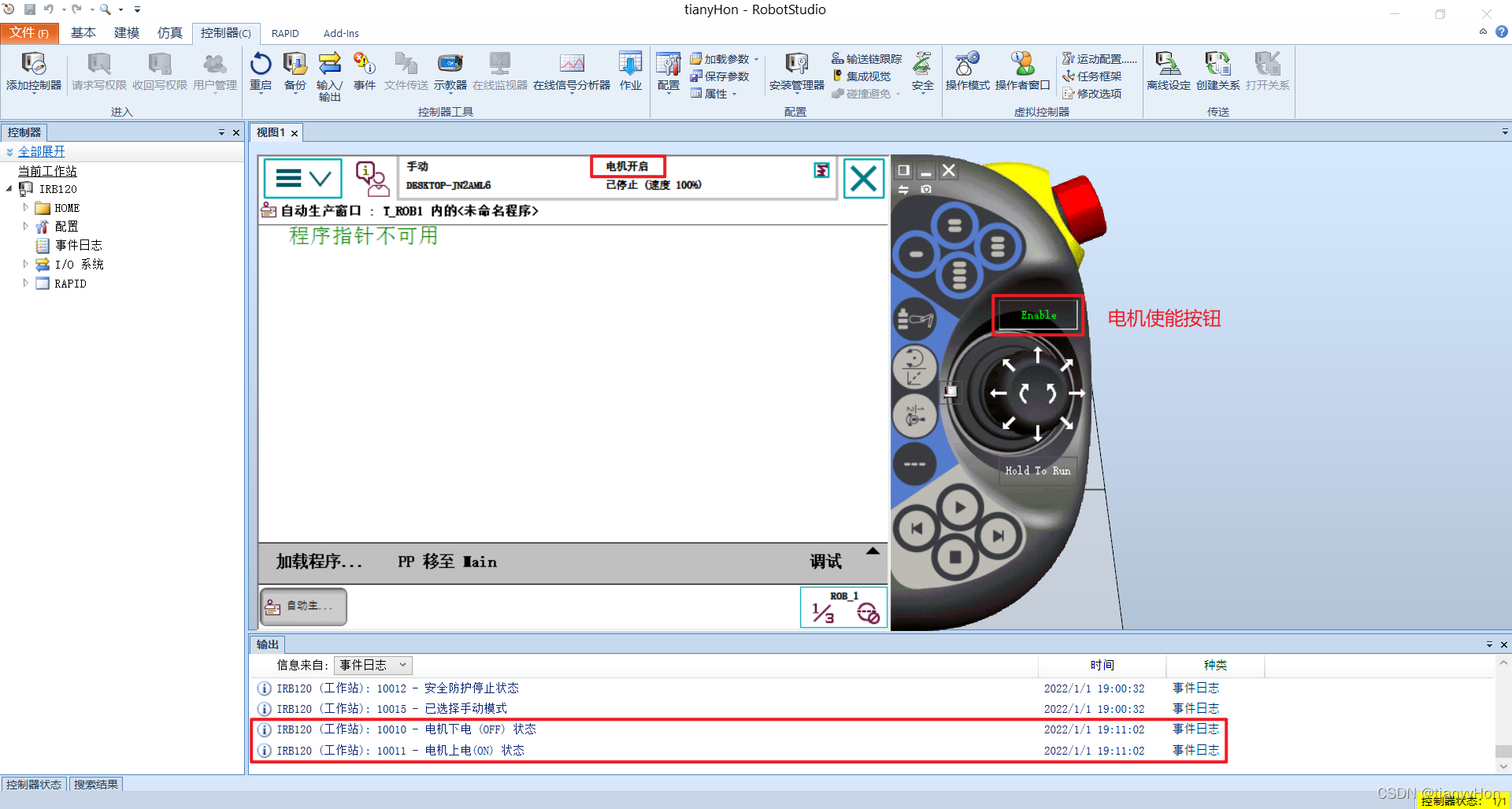

3、开启电机

4、通过示教器控制各个轴的转动

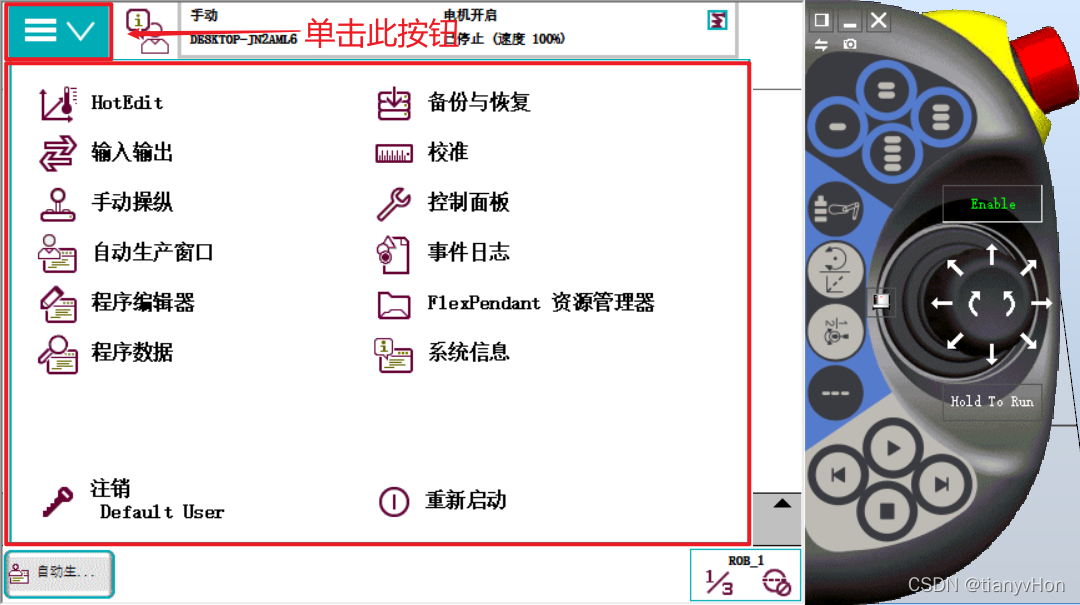

（1）首先，打开菜单栏

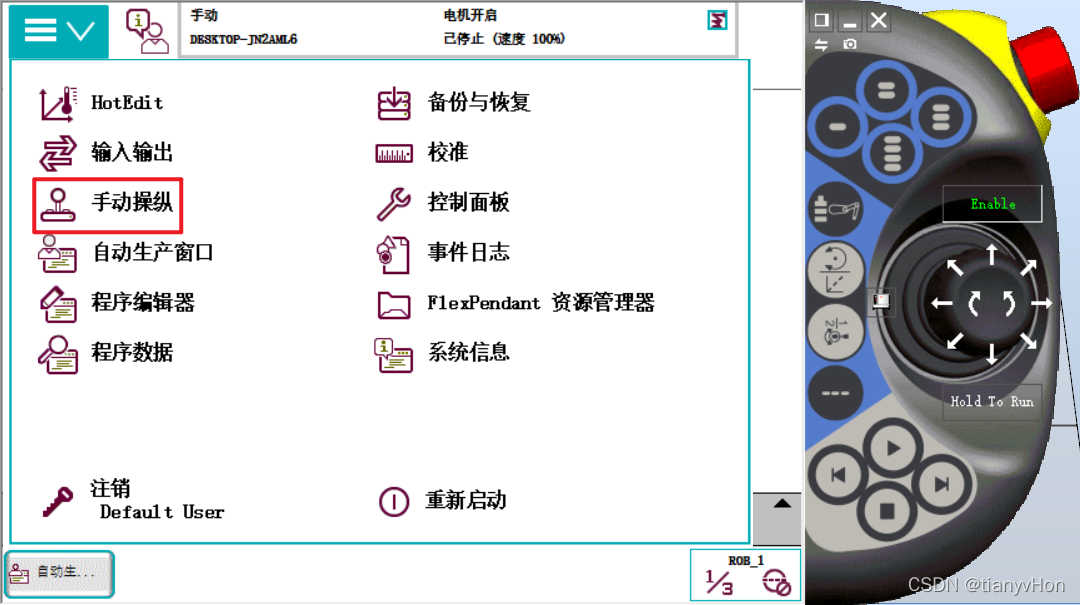

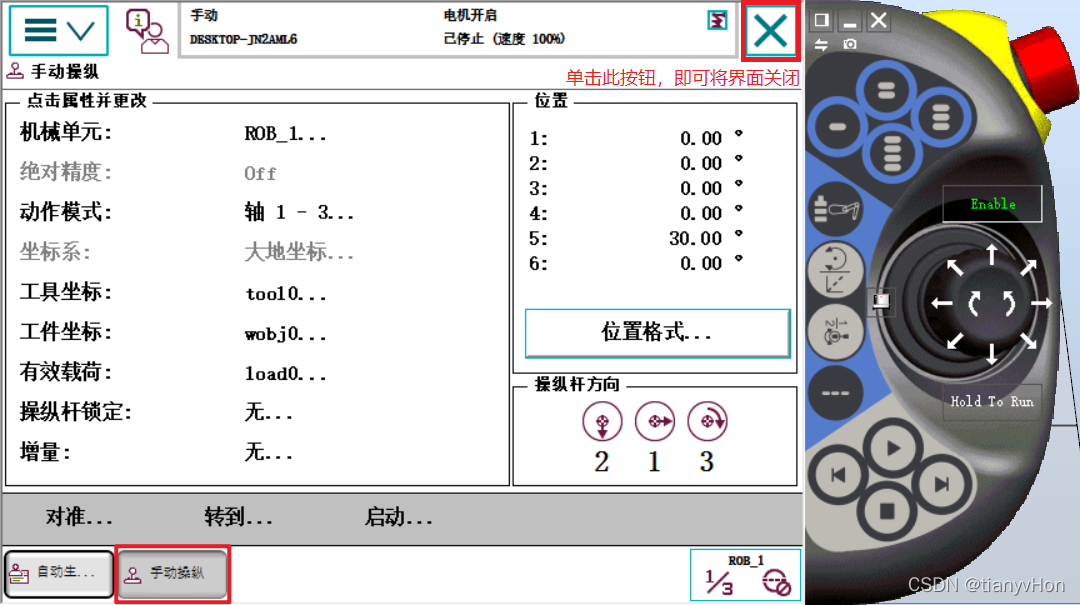

（2）选择 手动操纵

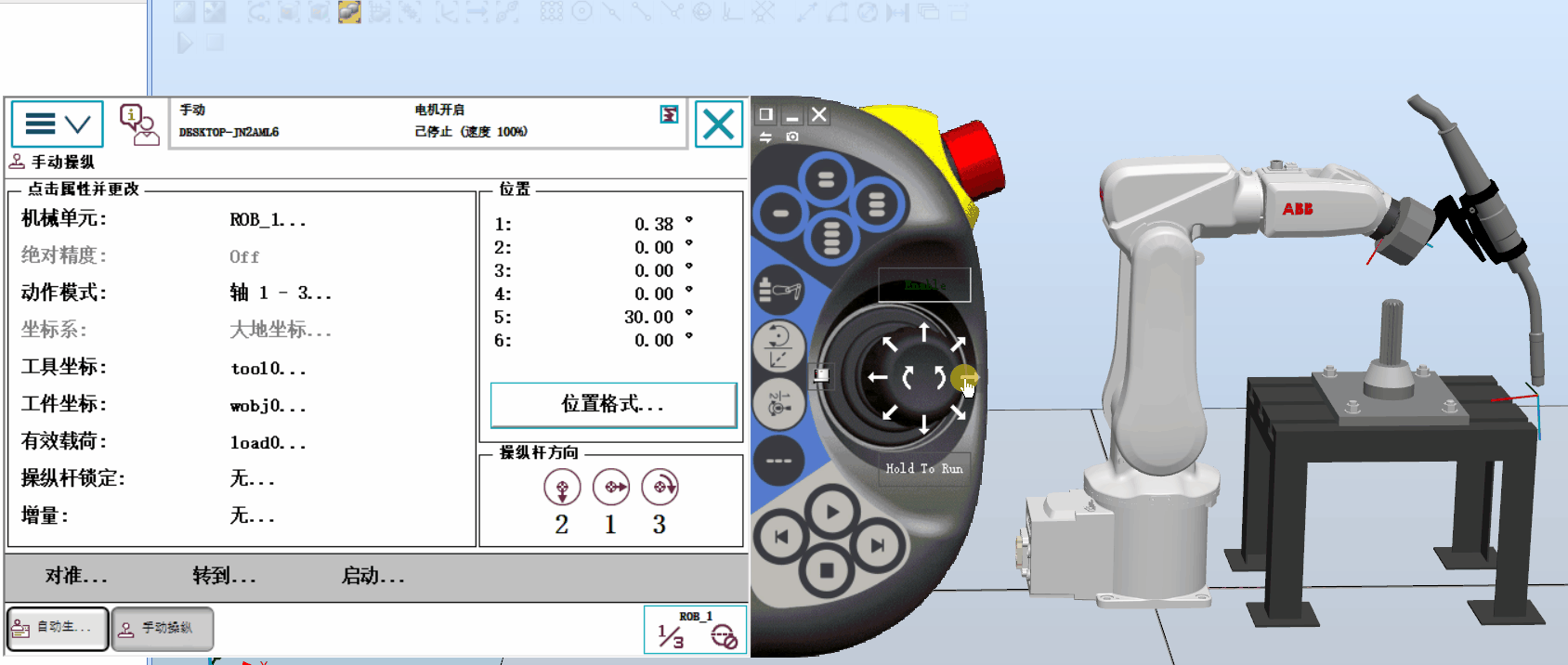

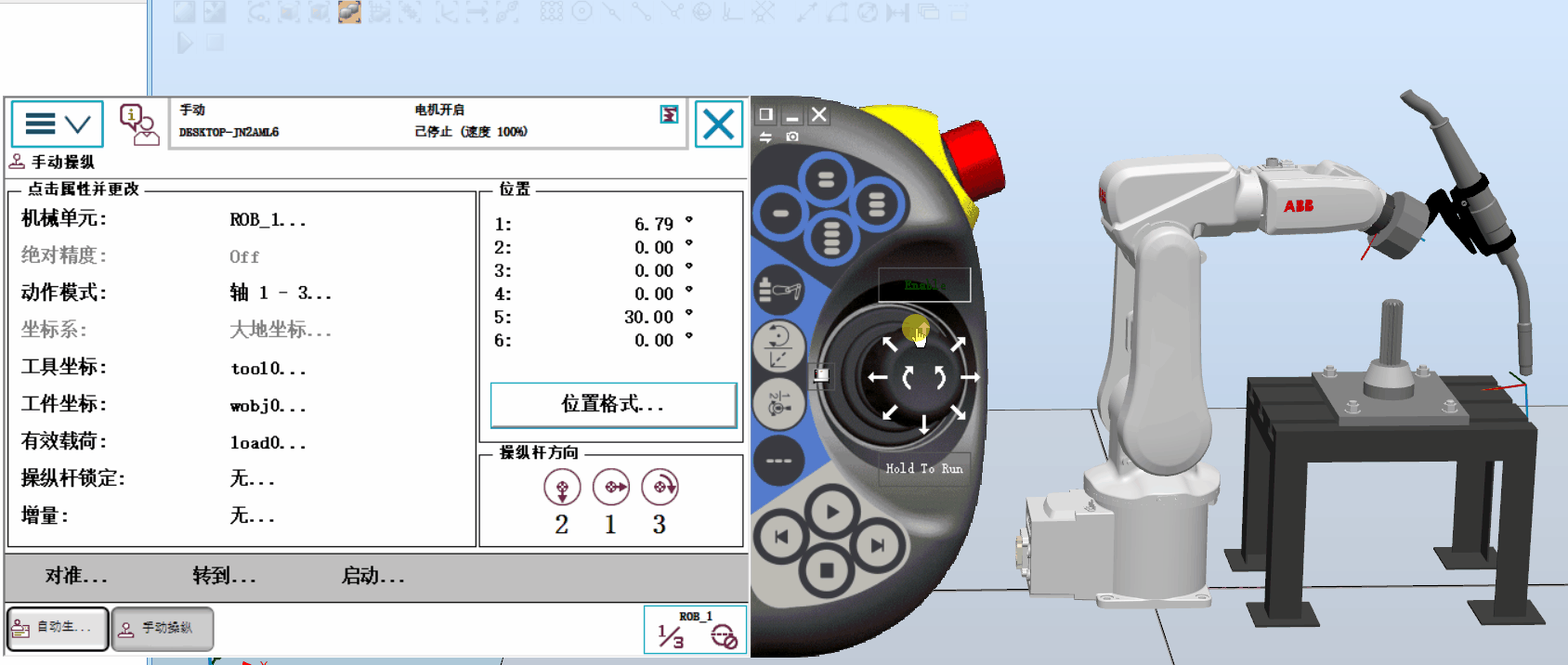

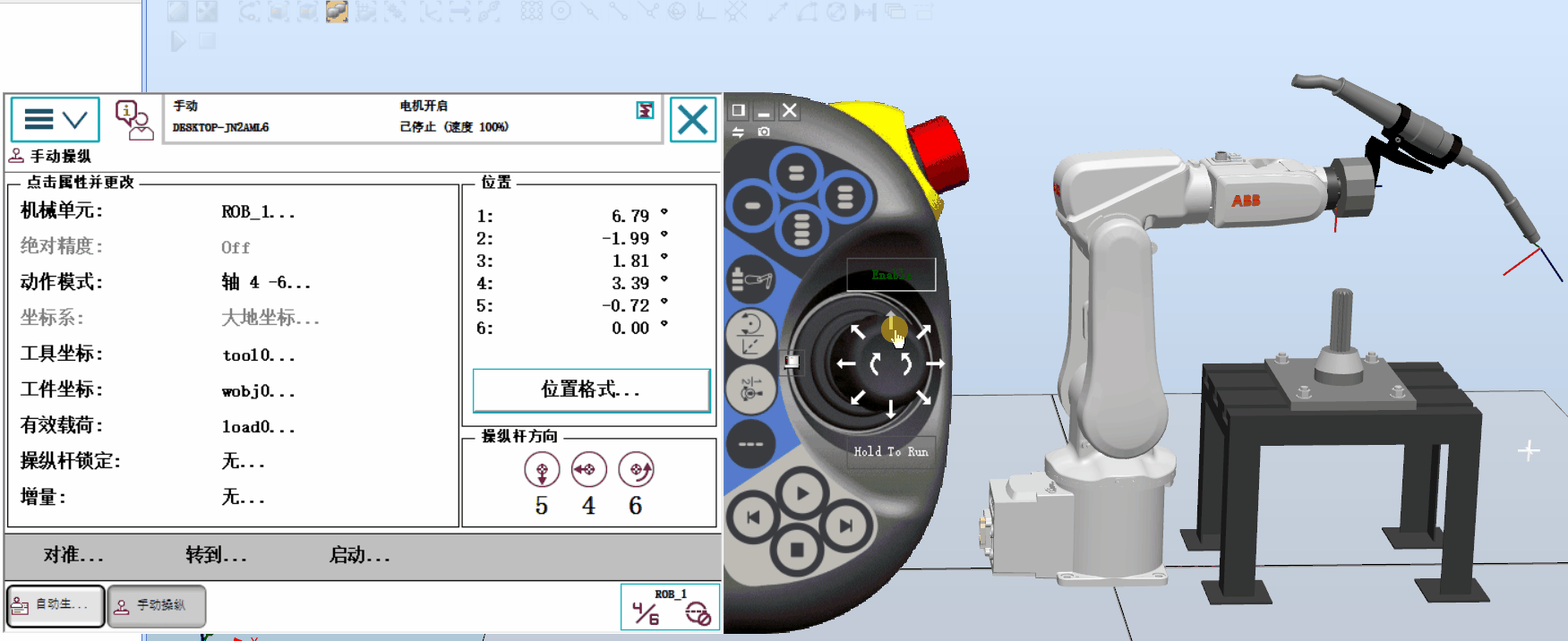

（3）通过操纵杆控制各个轴转动

• 识别操纵杆方向

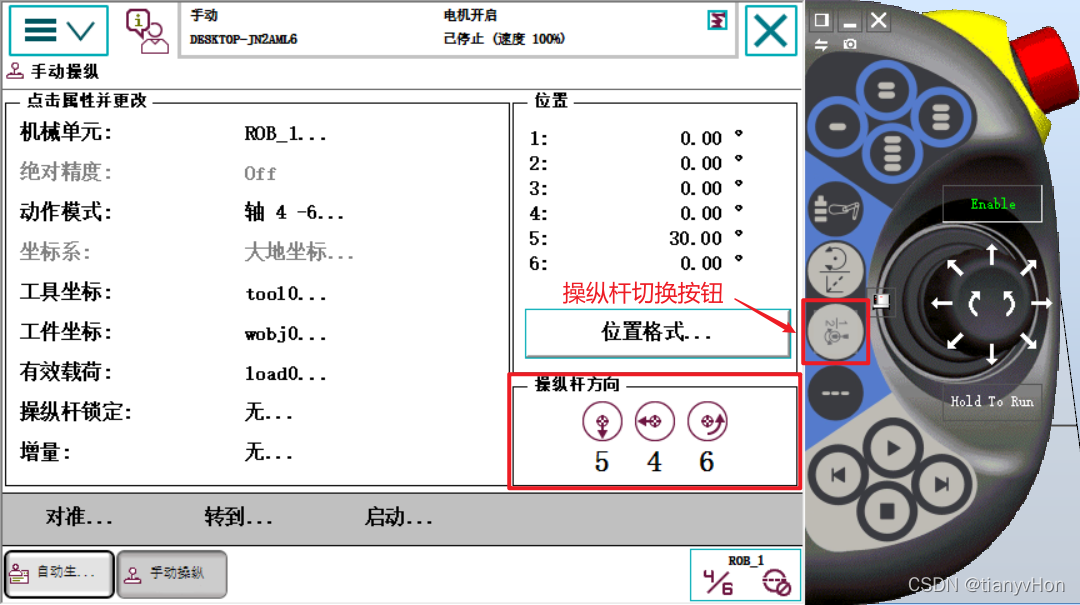

• 操纵杆切换

• 1轴

• 2轴

• 3轴

• 4轴

• 5轴

• 6轴

4、插入工件

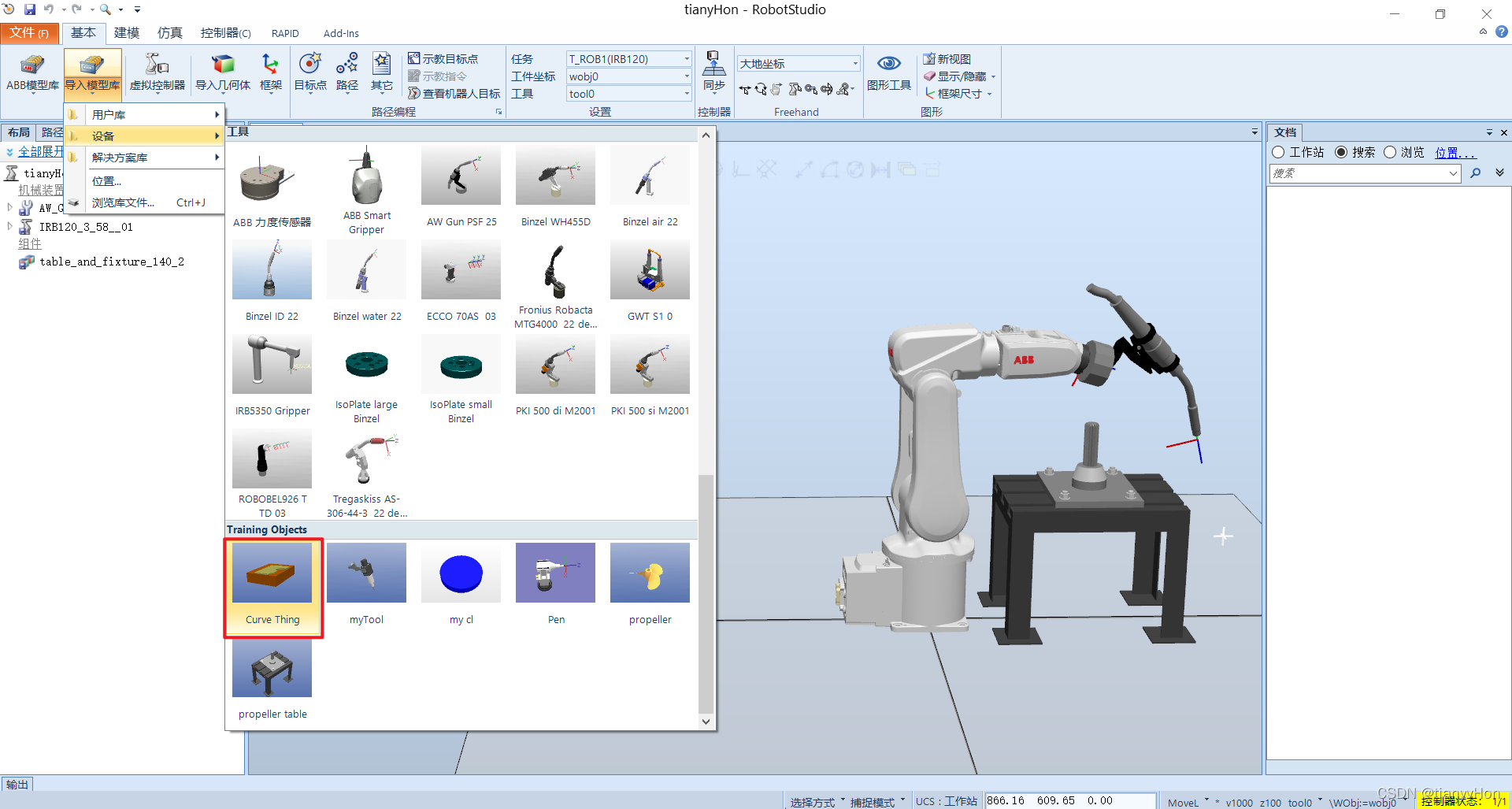

• 将工件（自带）插入到工作台中

• 将工件移动到工作台上

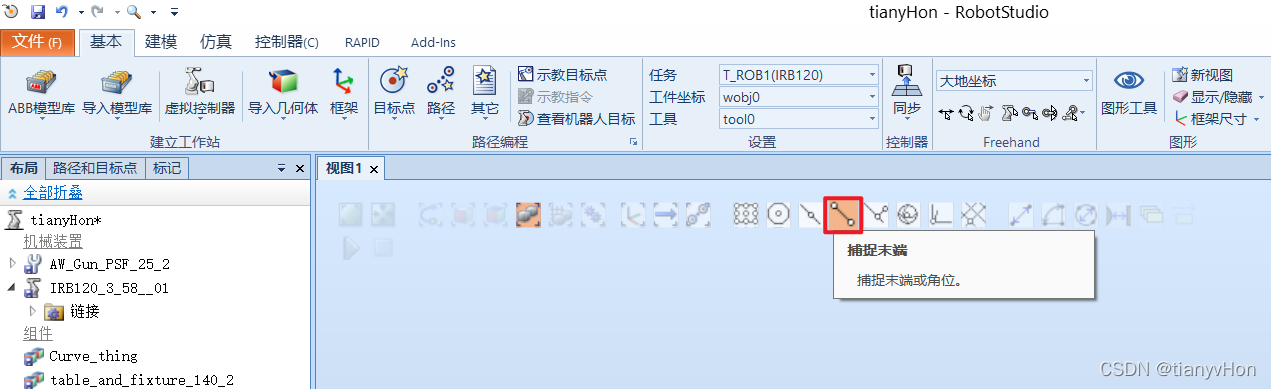

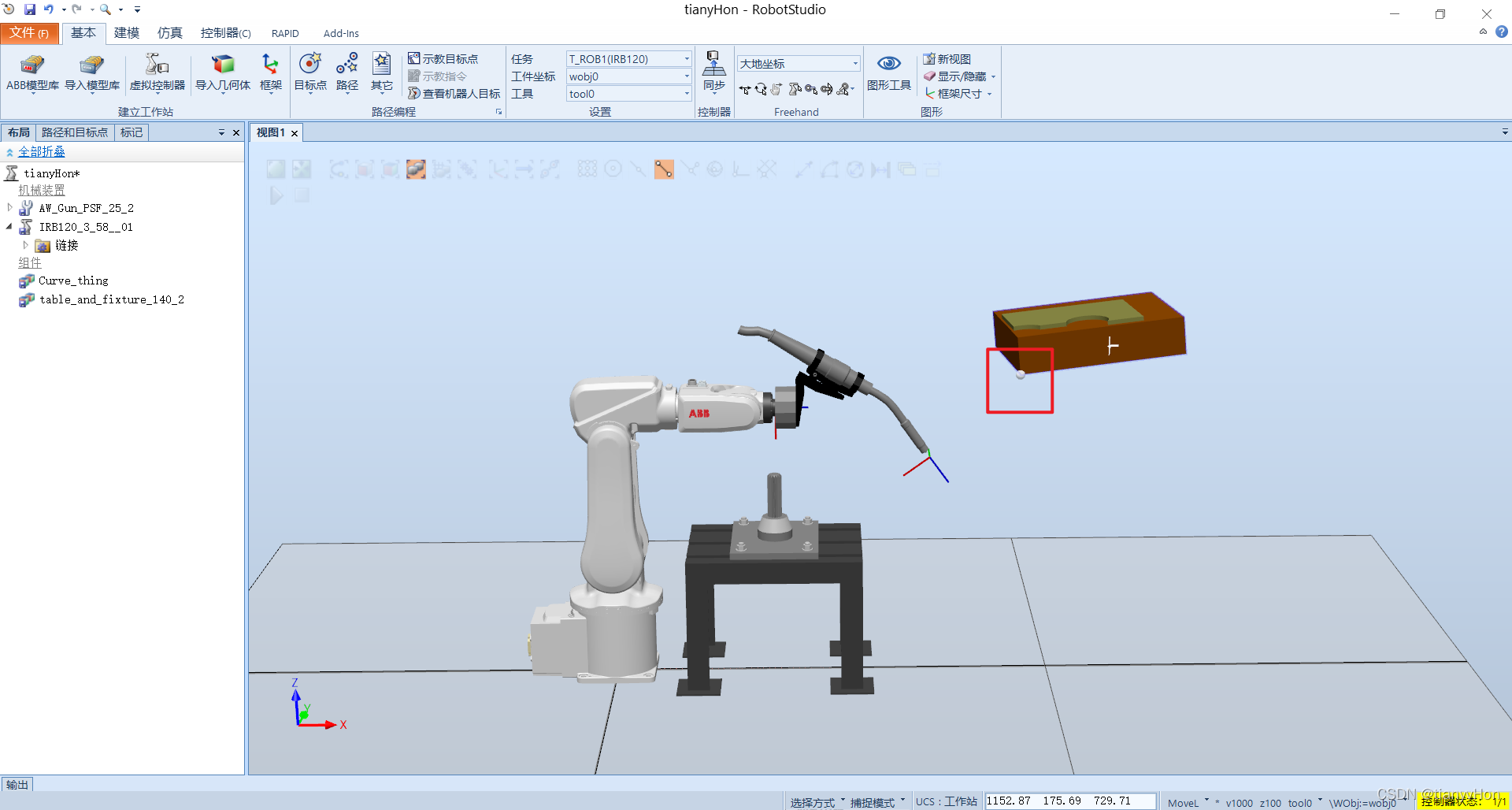

（1）使用点到点的移动方式，打开 捕捉末端

（2）当鼠标移动到工件上时，可以发现端点处被自动捕捉

（3）选择放置方式

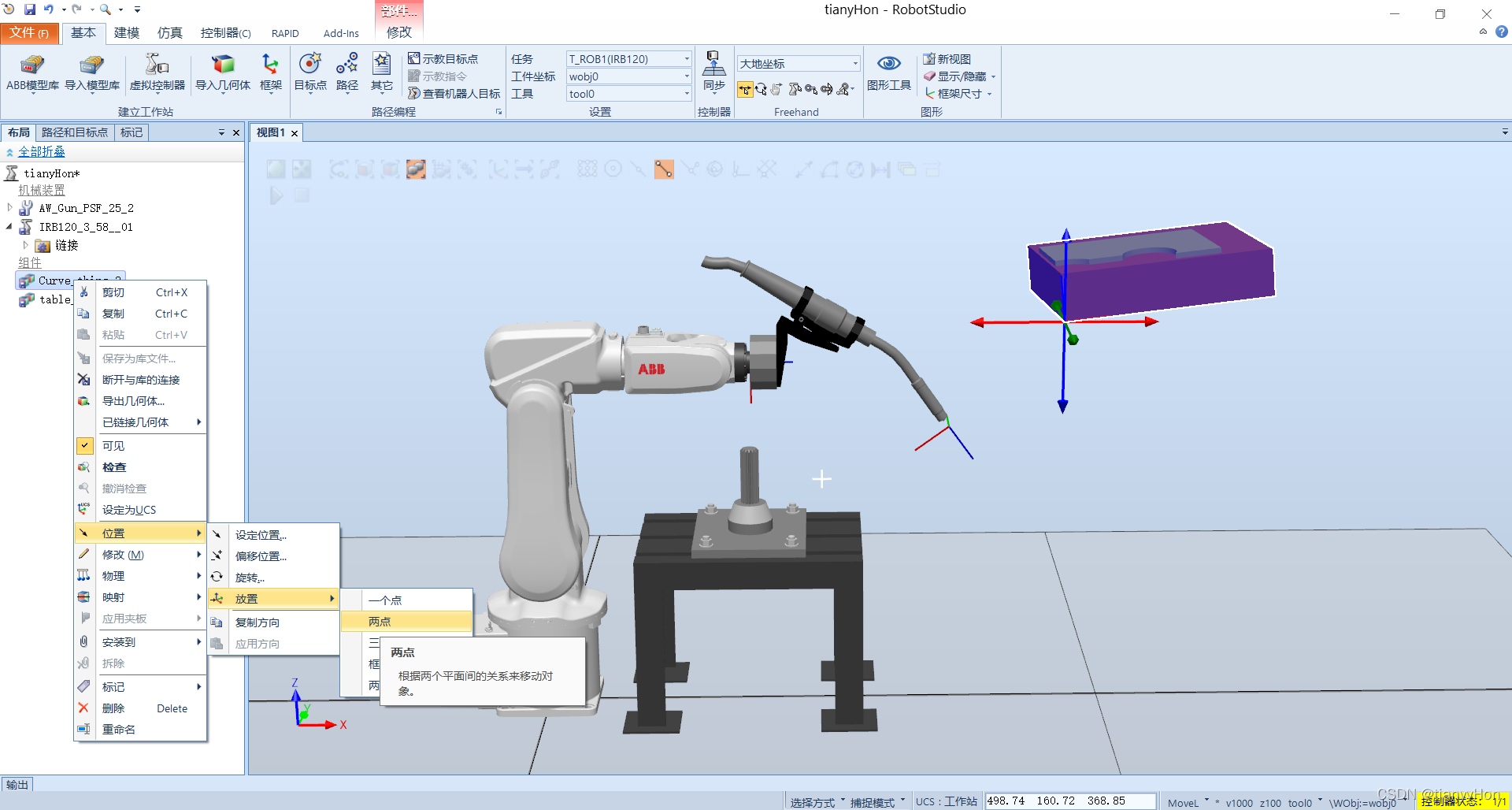

• 选择工件被放置的物体上，右击→位置→放置→两点

• 设置完毕

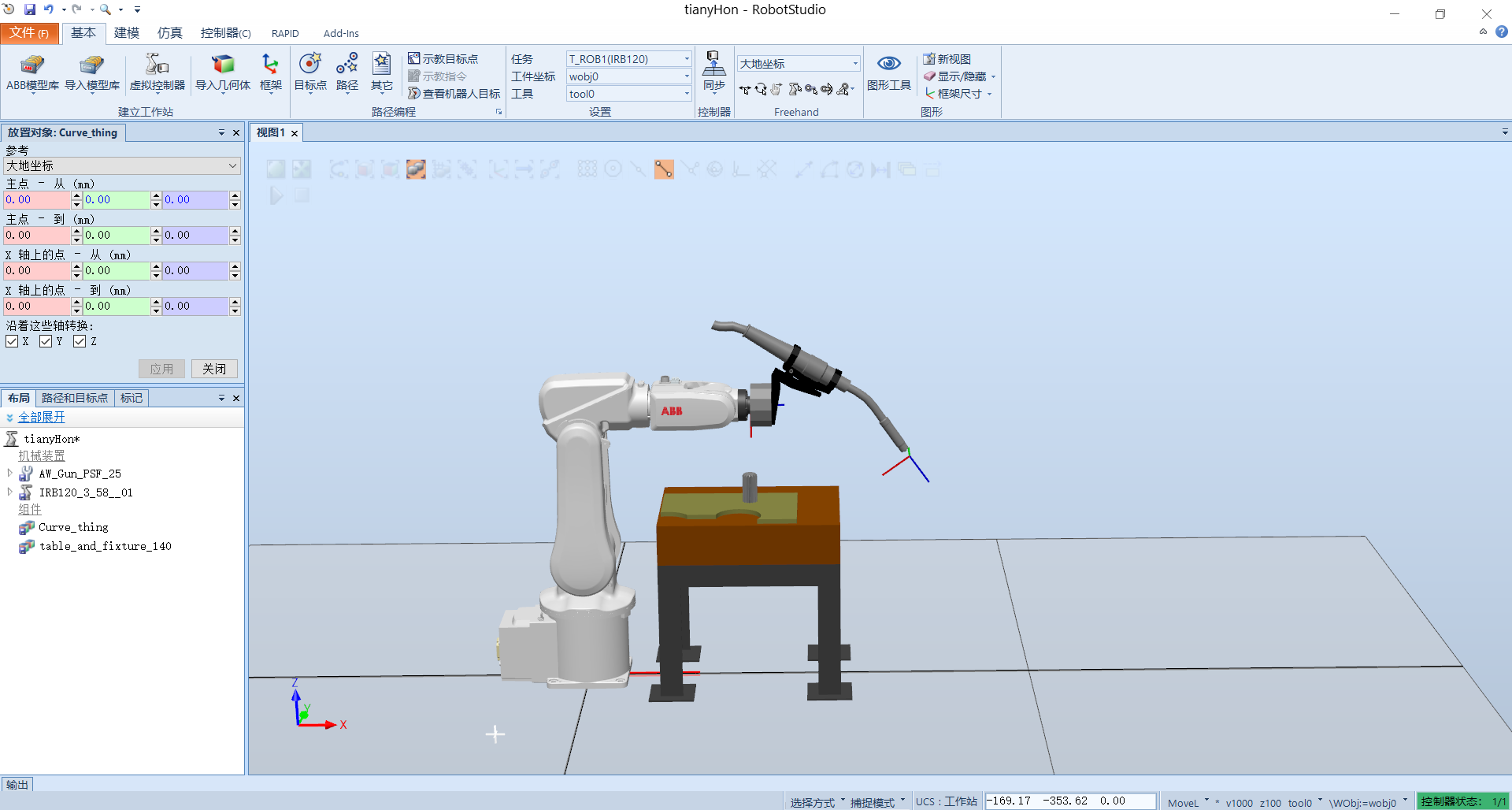

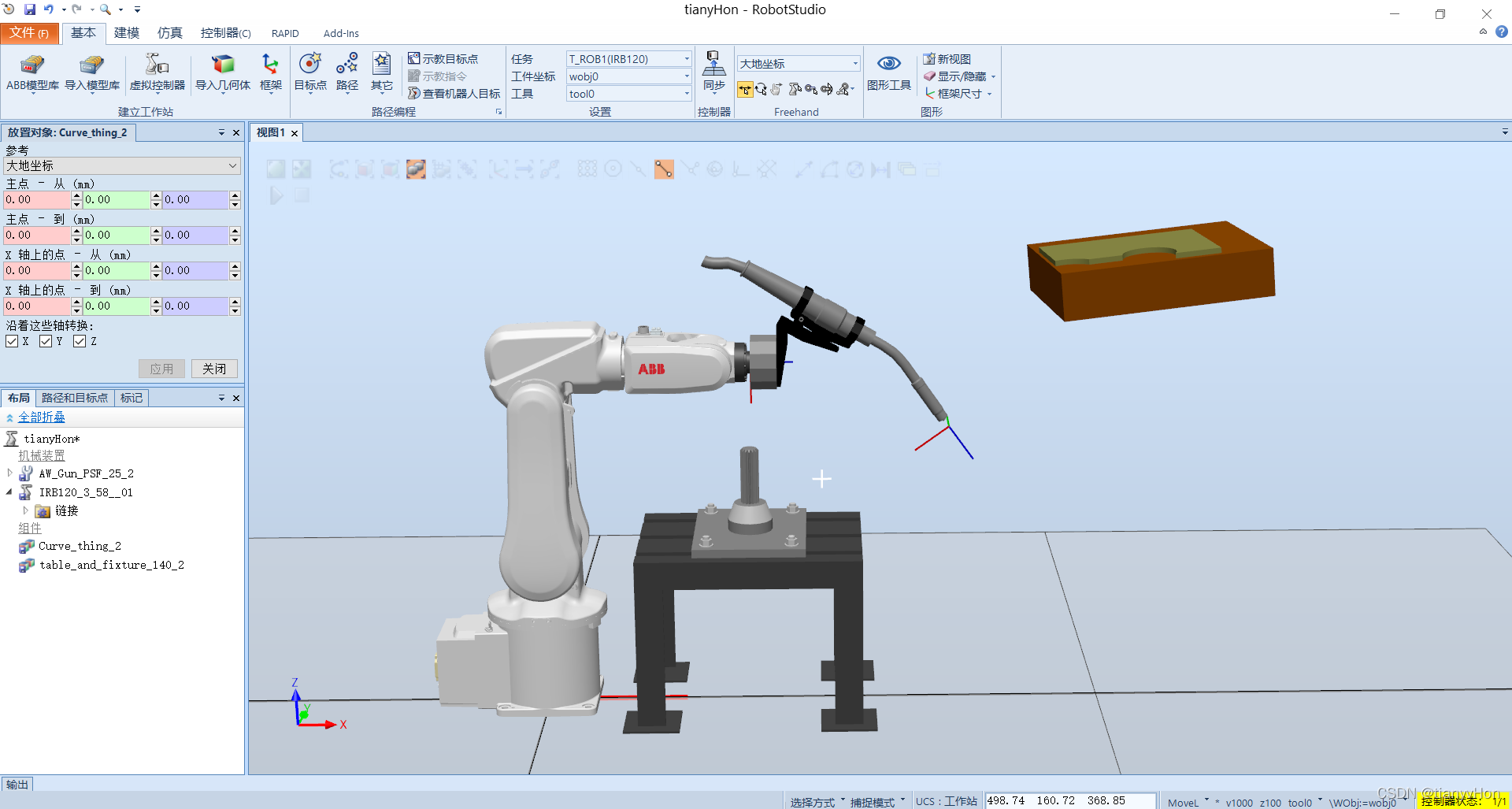

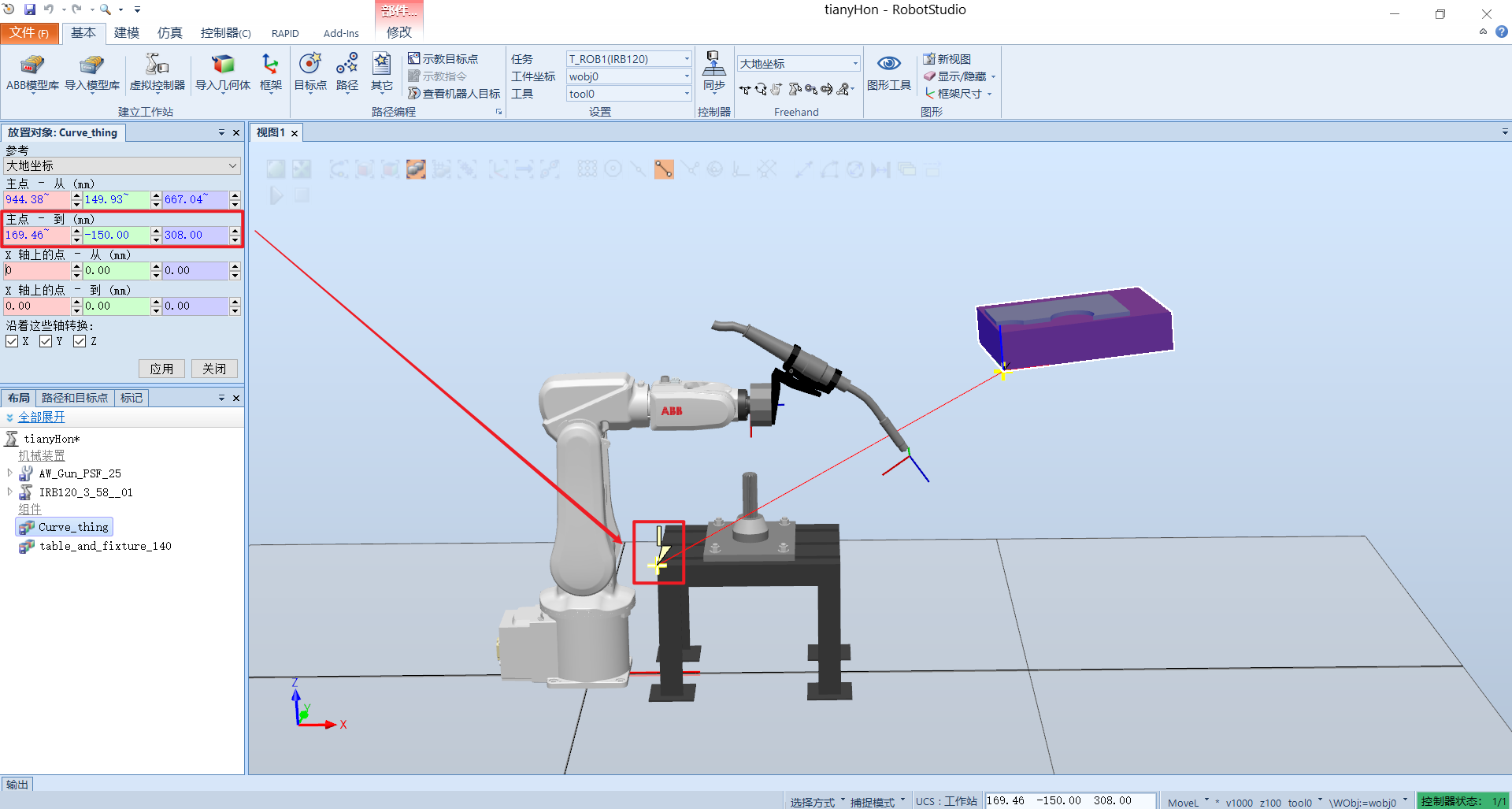

（4）进行点到点的映射

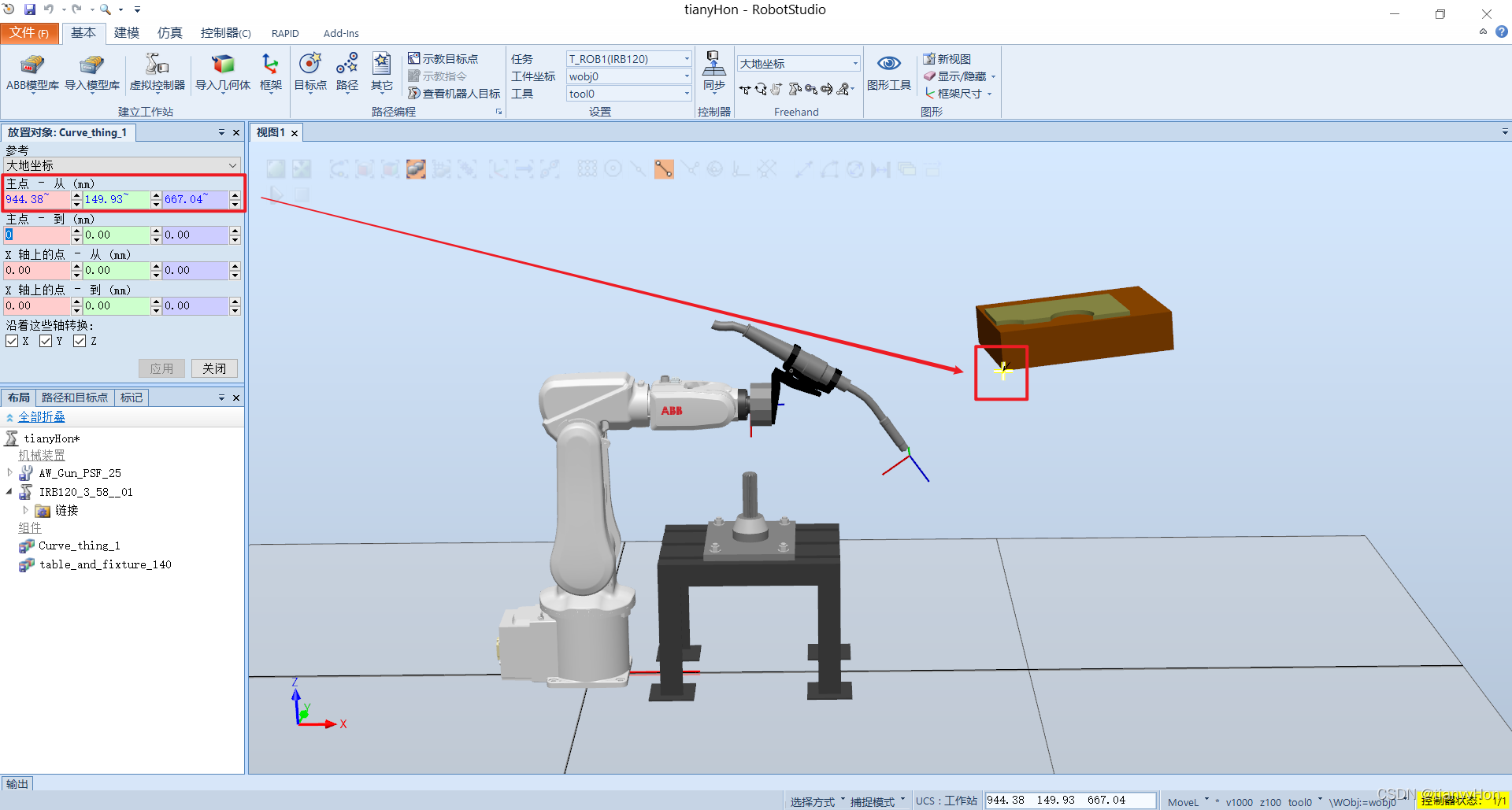

• 先选择主点

  设置方式：在放置对象窗口，鼠标选中第一个主点，然后去捕捉工作台上的目标点，捕获成功，此点被用一个十字架标识出来

• 然后设置从点

• 映射完毕

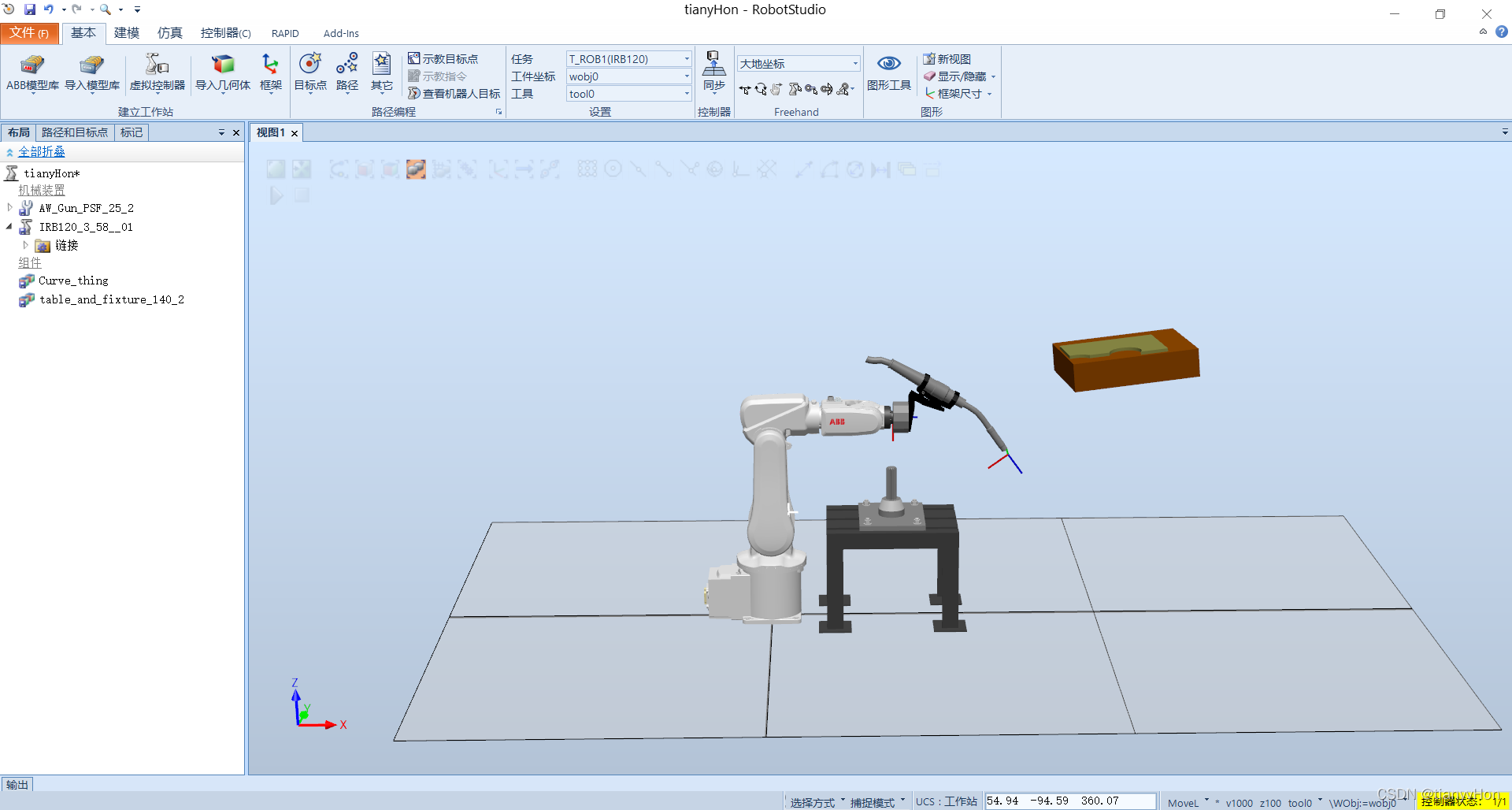

（5）工件移动完毕

5、创建工件坐标

• 单击 【基本】→【其它】→创建工件坐标

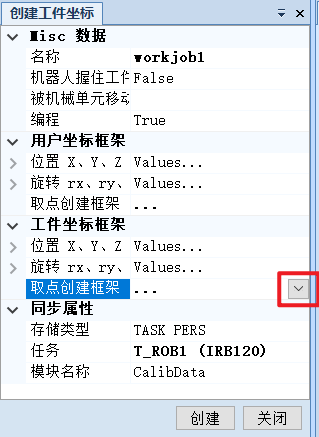

• 更改坐标的属性

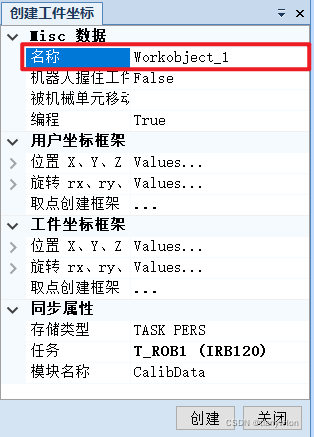

（1）更改坐标名字

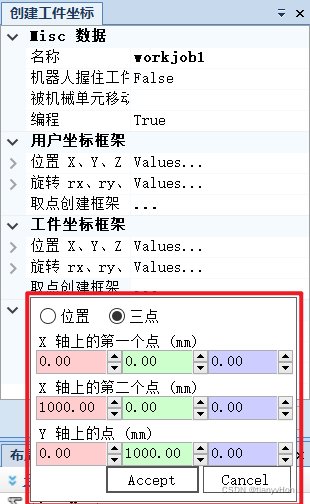

（2）设置坐标框架，选择三点式

（3）对框架进行设置

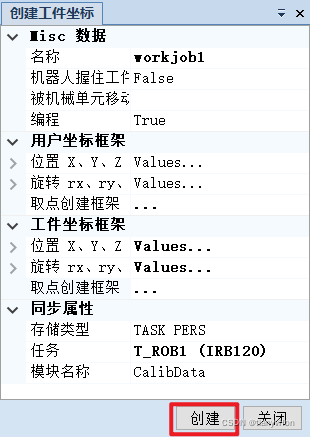

• 属性设置完毕，单击 创建

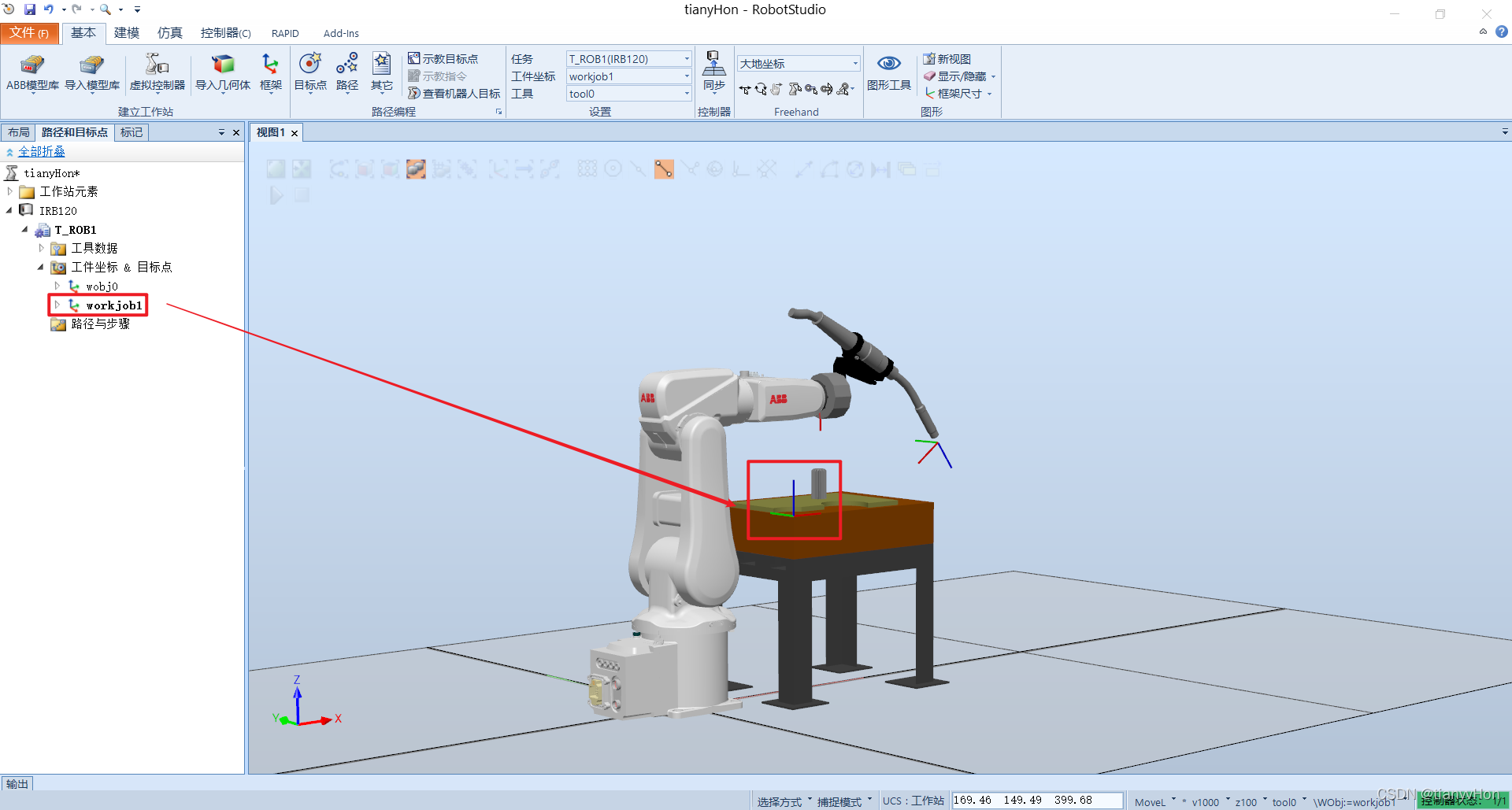

• 创建完毕
