纳米孔道阵列(nanoholes arry)

在这里十分感谢b站，up主Nestor呐等的字幕翻译…
FDTD100(给兄弟们挂个🔗)

>_<…因为有的是自己理解，如有错误，希望大家踊跃评论，我好即使改正…

1.材料的选取：

“etch”：表示折射率为 “1” 的材料，用来表示金膜中的蚀刻孔…
(如果背景指数不为“1”,需要修改"etch"材料的折射率，以匹配背景指数…)

2.结构的设置：

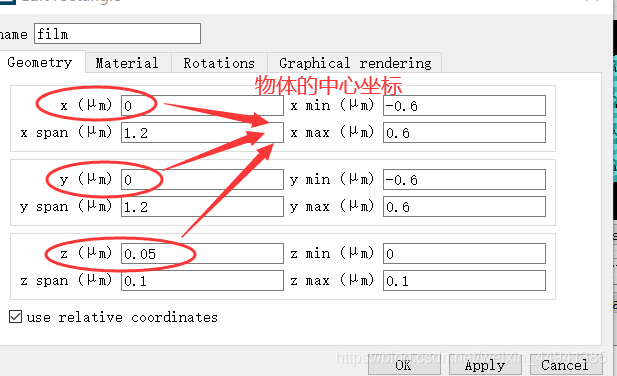

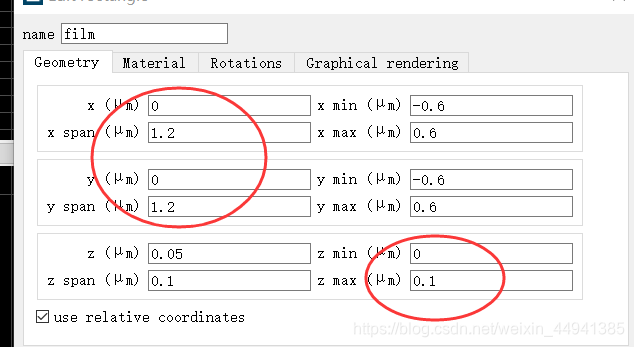

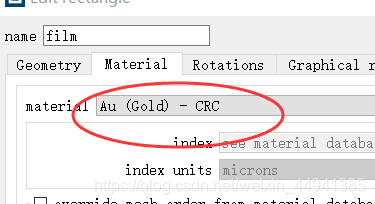

(1)设置一个100nm 的金膜：

x,y…方向上span 跨度为1.2微米,器件周期是0.4微米，因此每个方向上有3个周期

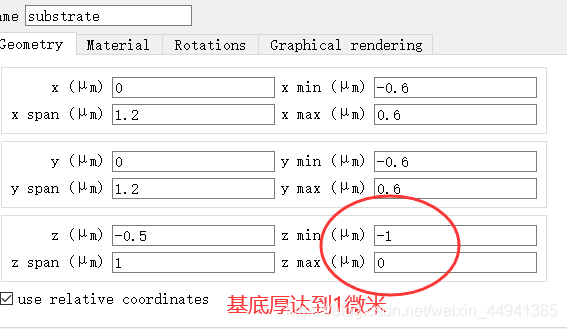

(2)设置sio2基底部：


(3)添加蚀刻孔：
在结构库里添加一个“圆圈阵列”,表示金膜中的“孔刻列”…

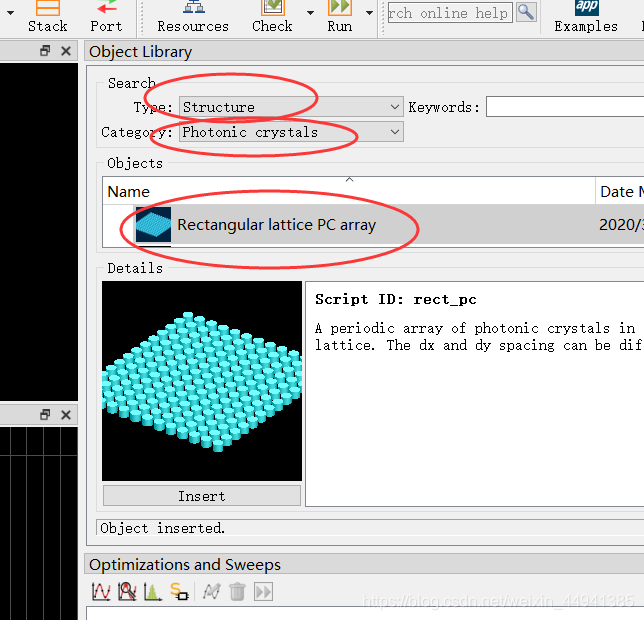

在结构组 >>> “光子晶体” >>> 矩形格子pc阵列…

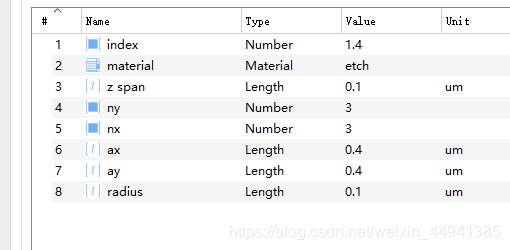

属性设置：

name	value
材料	etch
z 的中心位置	0.05微米
z span	0.1
nx、ny (x,y方向上的组数的周期数)	3
ax、ay(x,y方向上设置周期)	0.4μm
半径	0.1μm

(4)仿真区域：

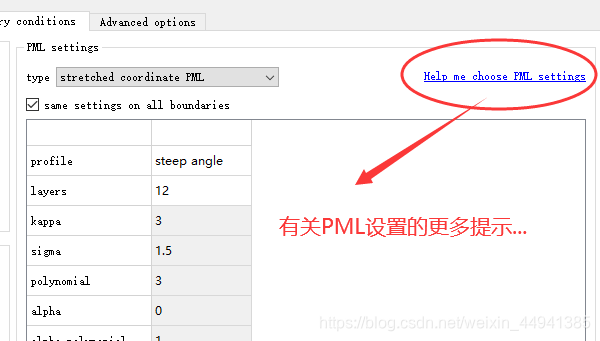

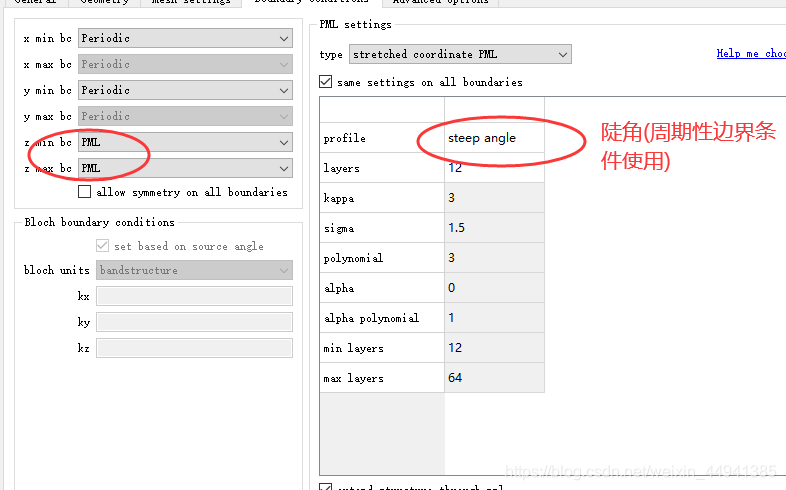

PML有三种配置：

standard	最常见使用的方案
stablized	仿真发散，且发散主要起源于PML时使用
steep angle	磁场以陡斜角度入射（角度超过60°）
custom	用户自定义

"陡角"PML配置，因为光有可能衍射成一定角度传播的光栅级数，"陡角"有效的吸收某个角度入射的光…

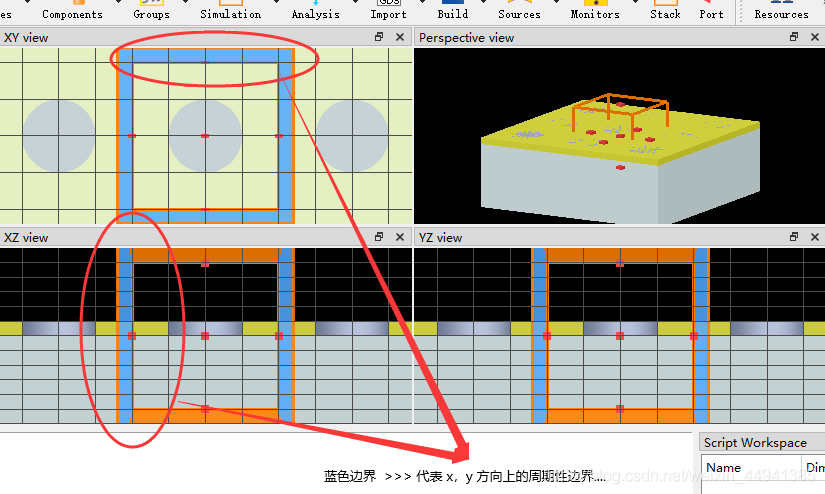

蓝色边界 代表 x,y方向上的"周期性"边界条件…
橙色边界代表z方向上的PML…


从基底板sio2 到 下方PML，用标尺测量…其要大于均匀介质波长(0.7μm)的1/2…AB:0.484μm > 0.7μm…

mesh“局部”区域的设置：
1.我们要使用，更细的网格来解决纳米孔的弯曲形状和金膜的厚度…
2.所有步长设置0.01μm
3."几何"选项卡下，使用“基于结构”选项设置…
4.选项框中：输入“cirlce”…这将在名为"circle"的每个对象上建立一个网格区域…"纳米孔"组织内部结构称之前 “圆形 ”…

解决“层”的厚度，希望网割线落在 金膜/材料 界面处…

数据记录在“模拟网格”…

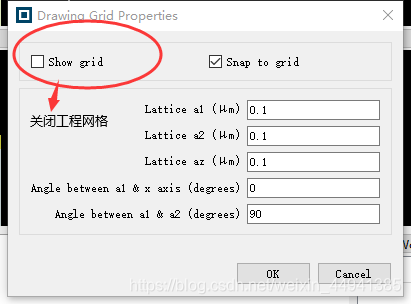

关闭"工程网格"是因为:正在模拟具有等离子体效应的设备,结果对网格划分十分敏感…

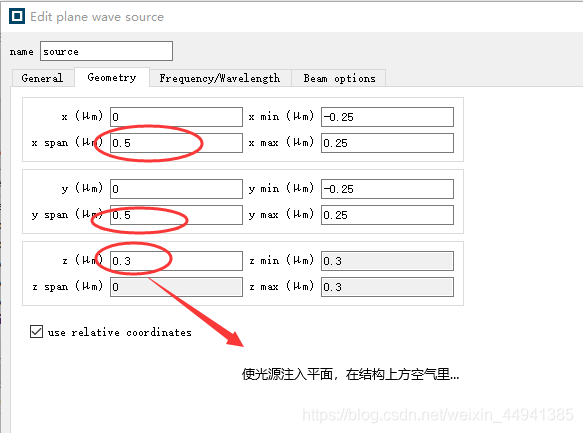

3.光源的设置：

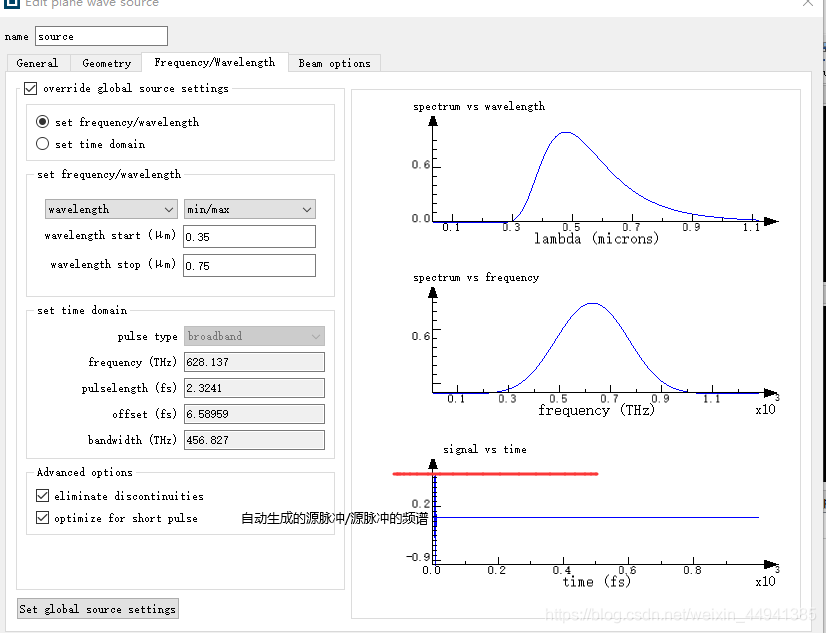

右图显示为：源脉冲/源脉冲的频谱…

4. 监视器的设置：

(1)折射率监视器：

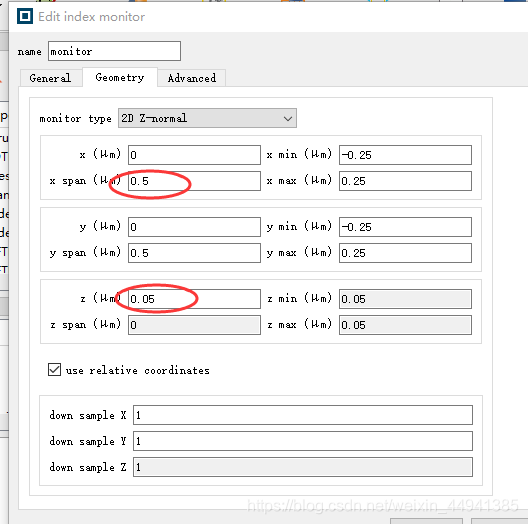

Z平面的：

Y平面的：

像这种“监视器”的设置：在哪个平面，哪个方向的span =0，例如：2D-Z，z span = 0

(2)power 监视器:记录“R”、“T”:

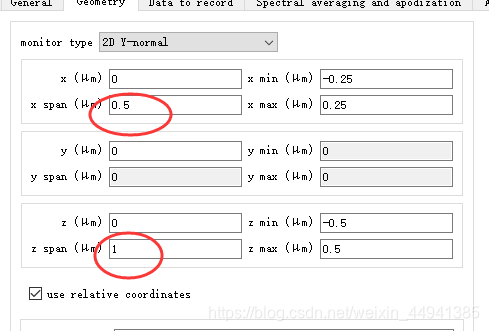

(3)profile 监视器：(记录一种傅里叶变换下的单波长下稳定的场分布…)

这里面频率点设置为 5 就行…

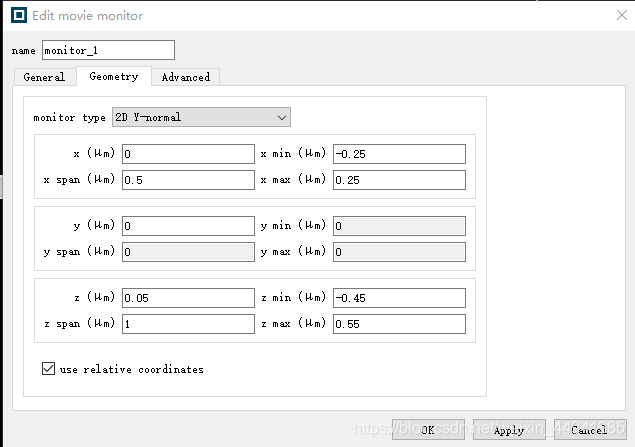

(4)电影监视器：XZ平面…(记录场随时间变化的动画…)（可以设置将要录制的电场场分量…）

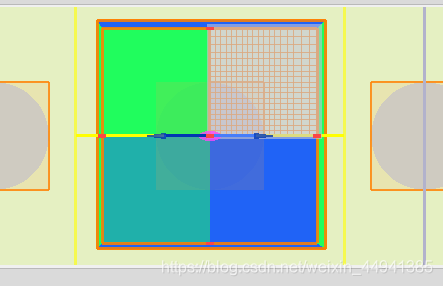

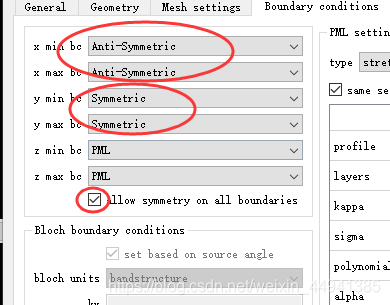

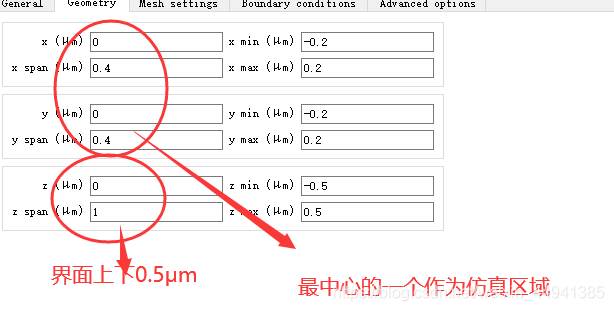

这里要说一下…他玩了一个骚的；把仿真区域变了…因为他说这是一个关于x，y高度对称的结构…只用到1/4个晶格仿真空间就行…(好像是为了节省内存…)

enen…就是这样了，象限里不是蓝色绿色的区域象限…就是仿真区域…

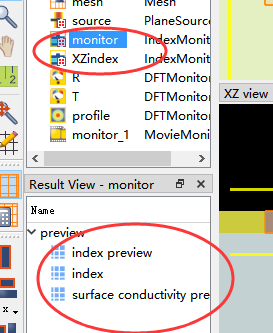

下面可以在，没有运行下，“提前”观察index的折射律分布…(你会发现，嗯？折射率监视器为啥会有数据???)


这个index >>> visualise

可以看到这个…"提前"折射律分布…

5.check,检测：

在run之前check，material / 内存…

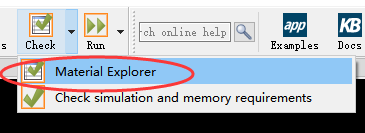

(1)在“材料资源管理器”检查材料配合：

1.材质管理器，将绘制，与仿真中使用的材质相匹配的材质；以确保拟合曲线与材质数据紧密匹配
2.可以调整拟合中的系数数目等“拟合参数”，以改进拟合…
3.FDTD这种多算法拟合，可以更好拟合硅、砷化镓这样的实际材料

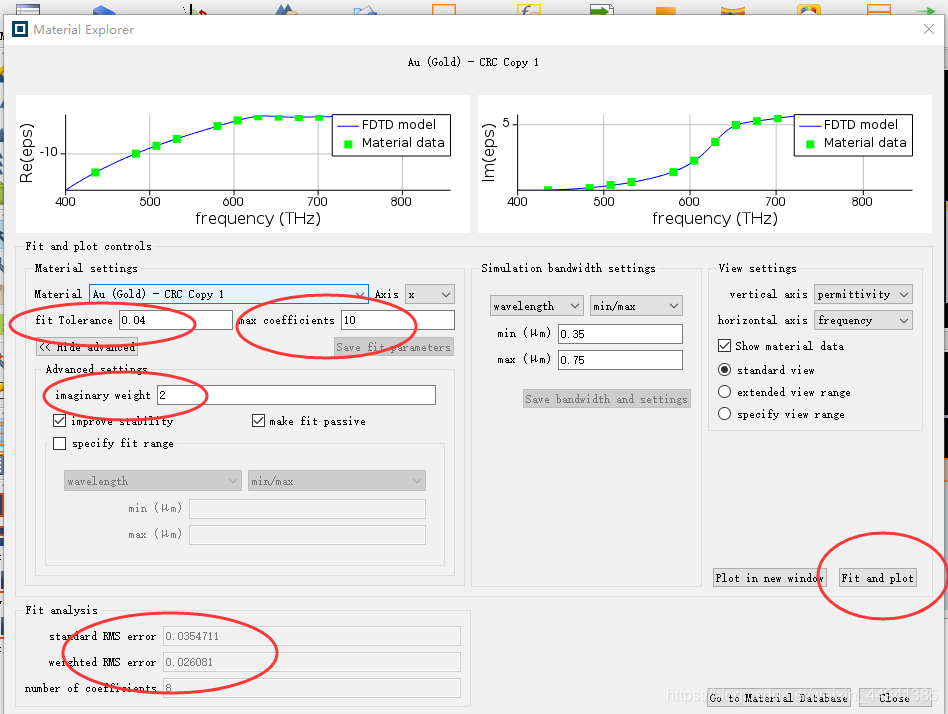

下面这是我调参拟合的“相对”较好的材料曲线…(具体怎么调参数，我给兄弟们挂个传送门)(大致就是调下这些参数…)

参数修改


这里是默认"源"设置

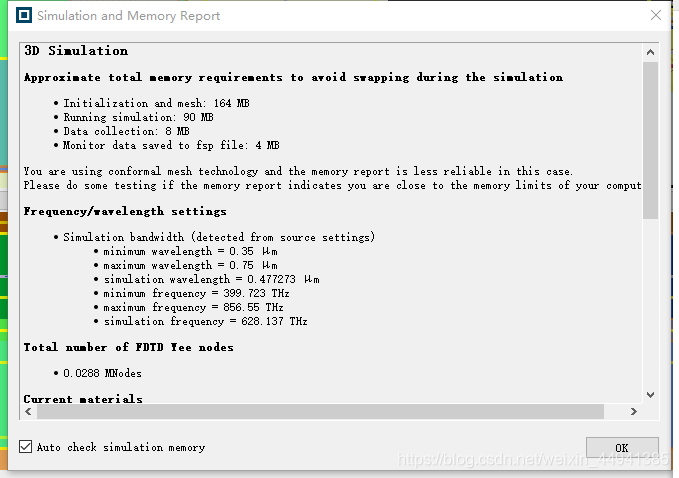

(2)内存查看:

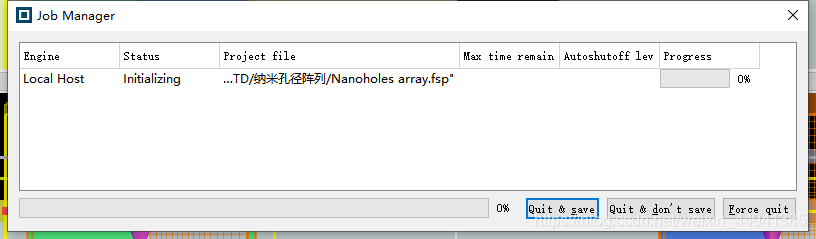

开始RUN了…(16年的CPU已经嗷嗷待哺？？？…太菜了 >_<！！！/冒汗/冒汗 )

如果在"运行"中遇到错误，状态会显示"engine error"

Max time remain 可以在仿真"区域"，进行设置…
Auto shuto off lev (自动关闭水平）：与光源能量相比，模拟体积中的剩余能量的分数…

6.分析阶段(通过监视器进行)：

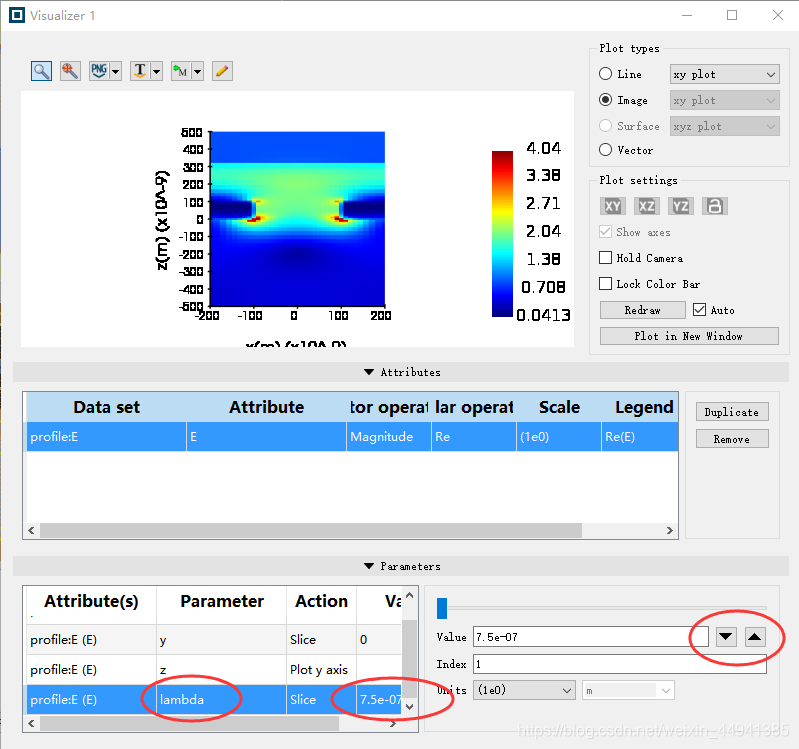

(1)profile监视器：设置的是5个频率点…

"参数表"中，选择“lambda”参数，然后选则要绘制的频率点…profile绘制的是傅里叶变化，单波长下的稳定的场分布，不同频率，不同波长，不同的折射率…你会发现：开头是你设置光源的最大波长，最后是你的光源设置的最小波长，(我这里是max =750nm ~ min 350nm)

(2)从 R / T 监视器中获得 “T”：

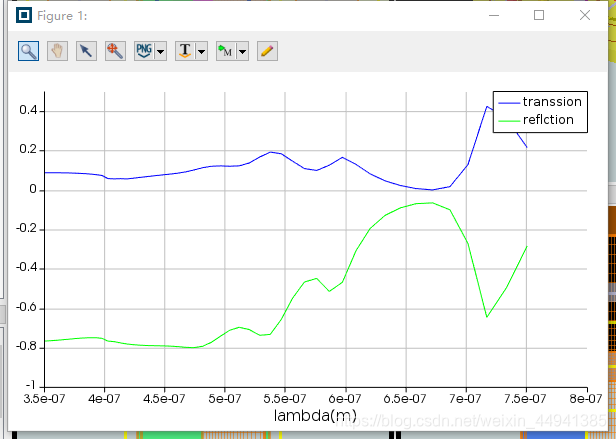

绘制其 透射 / 反射 曲线…
