《Sigrity SystemSI 2023+LPDDR4仿真自学笔记》（一）创建工程（Part1）

为了加强SystemSI 2023软件的熟悉度，咱们完整的走一个仿真全流程。

Step1 启动软件

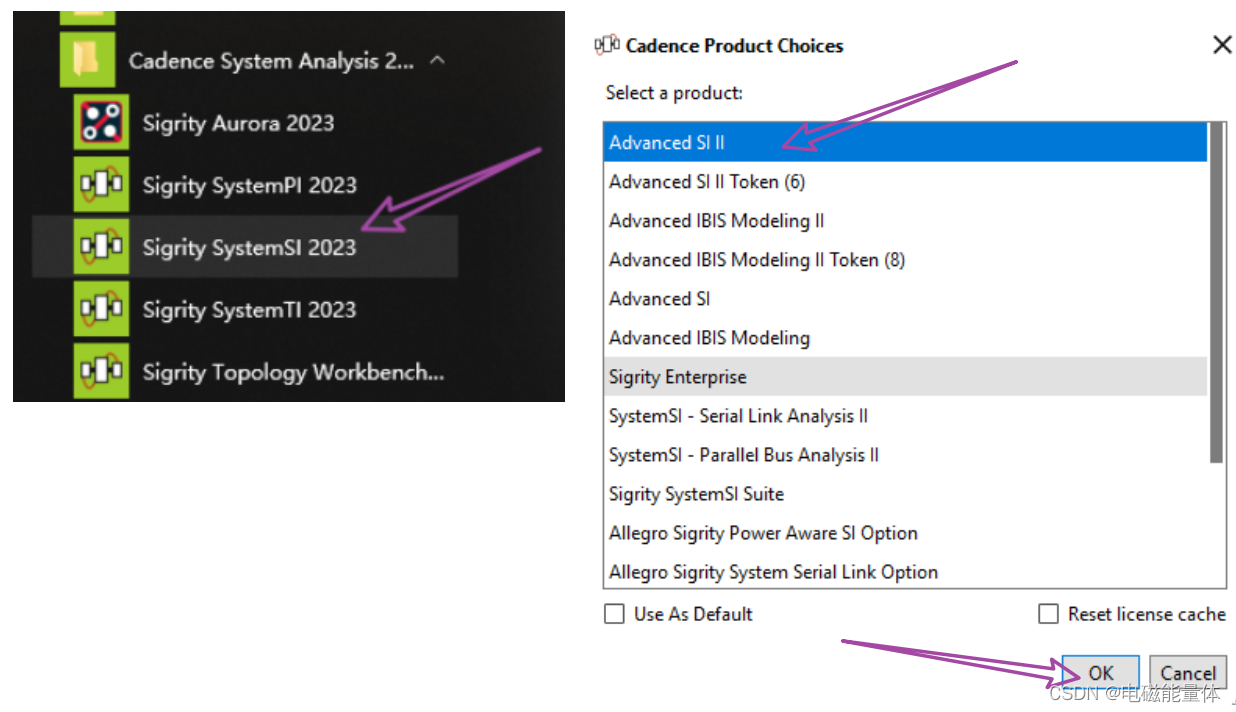

启动SystemSI工具

Step2 新建工程

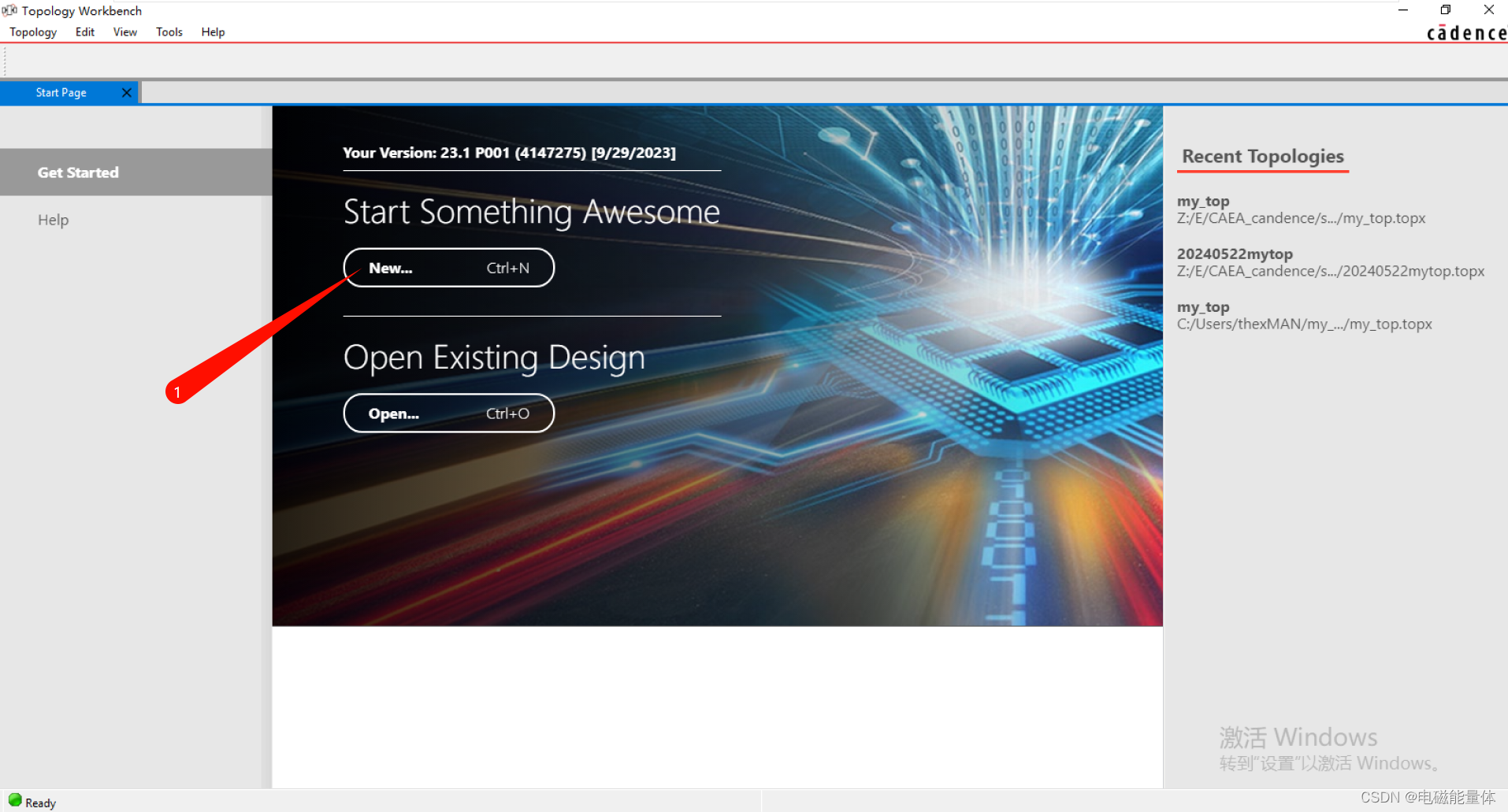

在Start Page页点击New...

Step3 创建模板

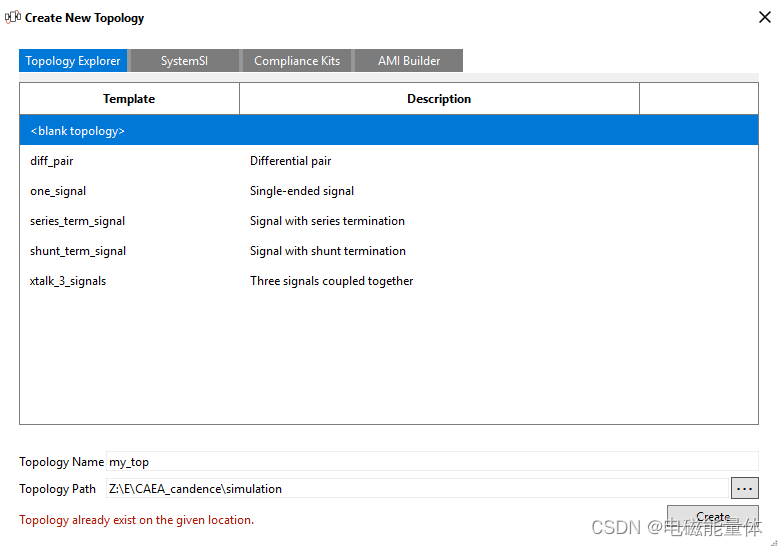

弹出Create New Topology界面，如下图，有4个界面可选：

简单了解各界面的内容：

1、Topology Explorer

拓扑资源管理器

其中包含1个空白和5种拓扑模板：

<blank topology>：空白

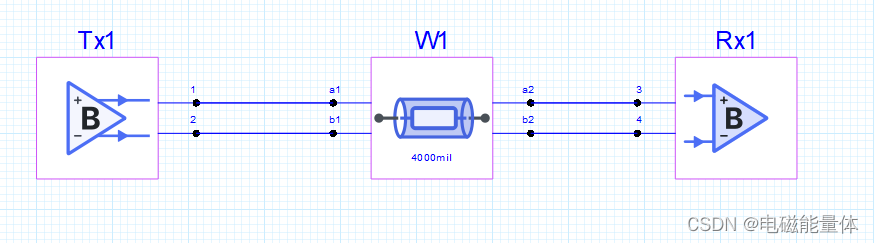

diff pair：差分对

diff pair默认模板

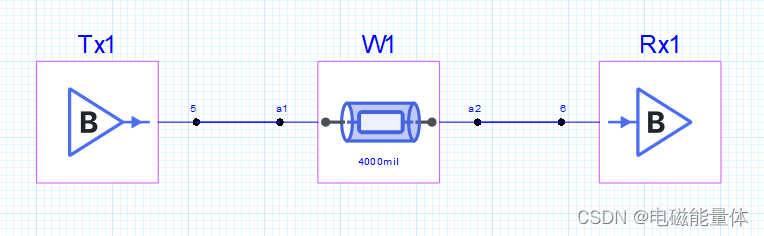

one_signal：单端信号

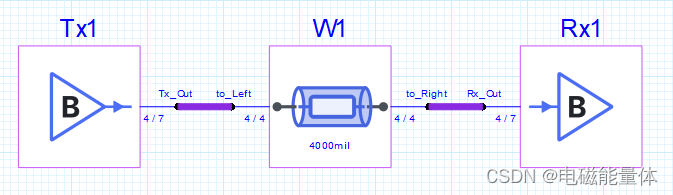

one_signal默认模板

series_term_signal：串联端接信号

series_term_signal默认模板

shunt_term_signal：带有分路终端的信号

shunt_term_signal默认模板

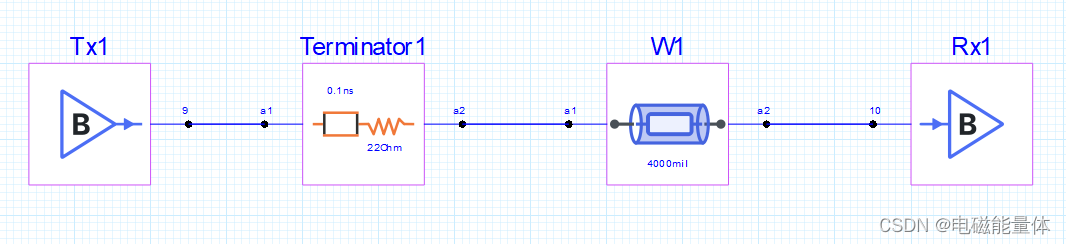

xtalk_3_signals：三个信号耦合在一起

xtalk_3_signals默认模板

（上述具体信息，待后续深入了解后更新。）

2、SystemSI

信号完整性系统

界面中包含：

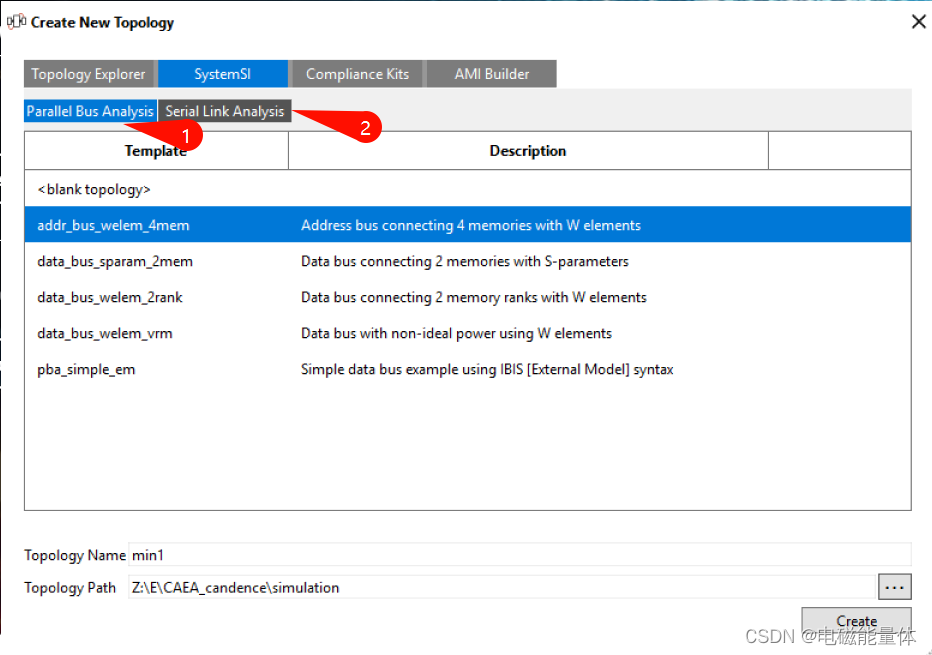

①Parallel Bus Analysis：并行总线分析

其中共有5个模板：

①addr_bus_welem_4mem

Address bus connecting 4 memories with W elements

地址总线通过W元素连接4个存储器

②data_bus_sparam_2mem

Data bus connecting 2 memories with S-parameters

数据总线通过s参数连接2个存储器

③data_bus_welem_2rank

Data bus connecting 2 memory ranks with W elements

数据总线通过W元素连接2个存储器

⑤data_bus_welem_vrm

Data bus with non-ideal power using W elements

使用W元素的非理想功率数据总线

⑥pba_simple_em

Simple data bus example using IBIS [External Model] syntax

使用IBIS[外部模型]语法的简单数据总线示例

（上述的并行总线分析，与当前选择的LPDDR4案例有关）

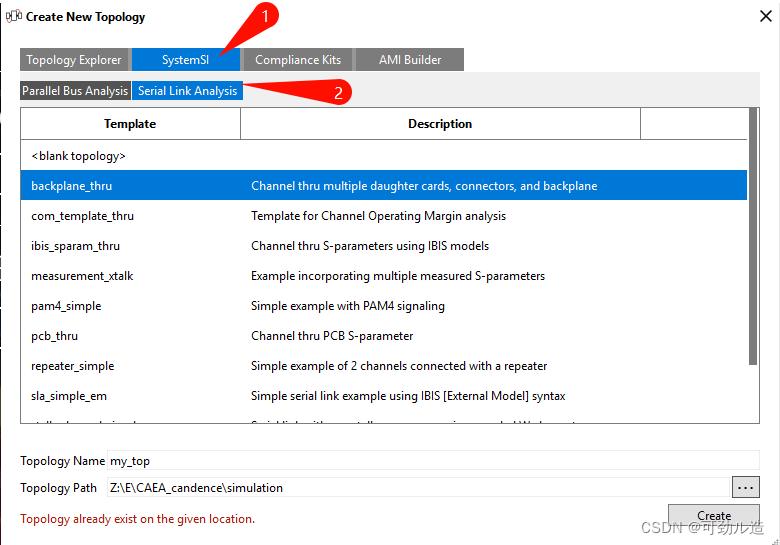

②Serial Link Analysis：串行总线分析

其中共有10个模板：

①backplane_thru

Channel thru multiple daughter cards, connectors, and backplane

通过多个子卡、连接器和背板的通道

②com_template_thru

Template for Channel Operating Margin analysis

工作裕量分析模板通道

③ibis_sparam_tthru

Channel thru S-parameters using IBIS models

通过s参数使用IBIS模型通道

④measurement_xtalk

Example incorporating multiple measured S-parameters

包含多个测量s参数的示例

⑤pam4_simple

Simple example with PAM4 signaling

PAM4信号的简单示例

⑥pcb_thru

Channel thru PCB S-parameter

通过PCB s参数的通道

⑦repeater_simple

Simple example of 2 channels connected with a repeater

一个中继器连接两个通道的示例

⑧sla_simple_em

Simple serial link example using IBIS [External Model] syntax

使用IBIS[外部模型]语法的简单串行链接示例

⑨xtalk_channel_simple

Serial link with crosstalk aggressors, using coupled W elements

具有串扰干扰的串行链路，使用耦合W元素

⑩xtalk_channel_sparam

Seriallink with crosstalk aggressors, using S-parameters

使用s参数与串扰侵扰器串行连接

3、Compliance Kits：完整合规组件

合规性套件工作流自动化了遵从性测试过程，并支持快速识别高速SerDes设计、通道和接口中的潜在风险。

它允许你选择关注遵循标准，并轻松生成遵循报告。法规遵循套件工作流提供了预定义的模板，这些模板可以作为法规遵循签署的起点运行。必要时，用于发射器和接收器的IBIS-AMI模型旨在表示规范级别的功能，并根据相关标准中定义的特征开发规范。

此工作流提供了典型的互连拓扑，并提供了示例模型，可帮助您入门。

这些内容不用于详细分析，也不代表任何特定的内容参考标准。

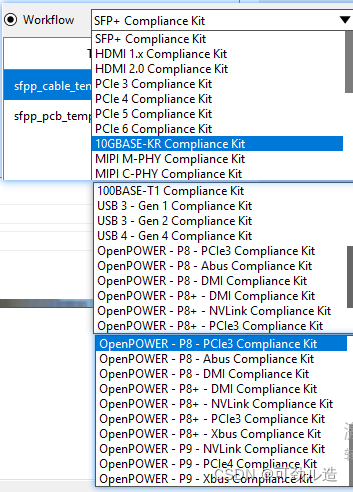

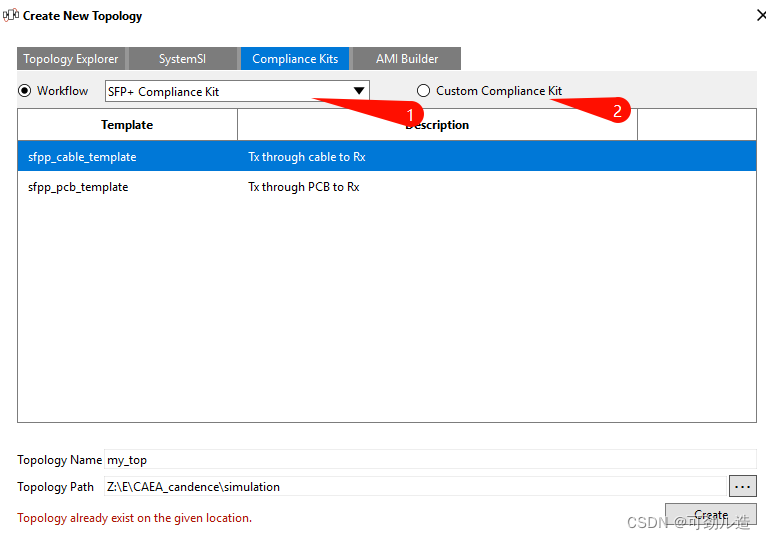

选择Workflow时，右侧的下拉选项科进行选择多种总线合规模板的选择。

同时会出现对应的模板选项。

选择Custom Compliance Kit时，出现1个模板：

①backplane_thru

Channel thru multiple daughter cards, connectors, and backplane

通道通过多个子卡、连接器和背板

（未了解合规组件具体用途，后续展开学习）

4、AMI Builder：AMI构建器

AMI Builder工作流促进了AMI模型的创建。可以为需要模拟的特定IP生成这样的模型，或者执行“假设”分析，并分析系统是否可以与给定组件一起工作。此工作流还有助于验证现有的AMI模型。

包含2个模板：

①Tx AMI Model

Define Tx Model

定义发送模型

②Rx AMI Model

Define Rx Model

定义读取模型

（未了解AMI Builder具体用途，后续展开学习）
