欧系、日系 PLC 输入输出规格以及接线区别

写的并不完整，权当抛砖引玉。

0 NPN、PNP、源型和漏型的区别和联系

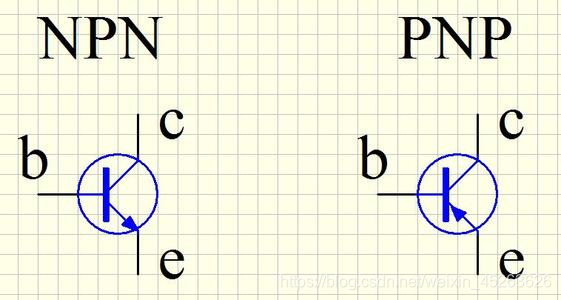

传感器分为NPN型和PNP型，二者均针对于三极管：

欧美PLC厂商常使用NPN和PNP来表示PLC的输入输出模式。由于有信号流向的不同和公共端接线方式的不同，PNP信号与NPN信号也要与对应的接收电路极性匹配，也即PNP接收电路接收PNP信号，NPN接收电路接收NPN信号。当PLC输入端（输出端）仅支持NPN输入（输出）时，则只能使用NPN传感器，PNP输入（输出）同理，也有部分PLC同时支持PNP输入（输出）和PNP输入（输出）。

源型与漏型相关概念则来源于日系PLC厂商，是PNP与NPN放大电路的电流流向的一种形象化表述。

1. 源型输入与漏型输入，都是相对于PLC输入公共端（COM端或M端）而言，电流流入则为漏型，电流流出则为源型。

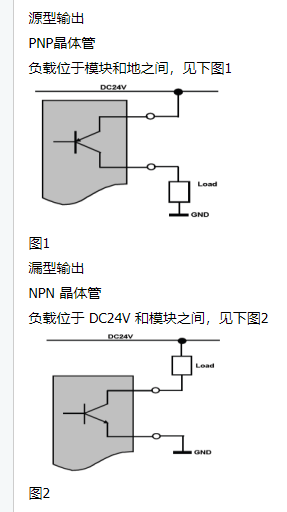

2. 源型输出与漏型输出，也是相对于PLC输出公共端（COM端或M端）而言，电流流入则为源型，电流流出则为漏型。

由此看来NPN、PNP与源型、漏型存在某种对应关系，至于NPN（PNP）对应漏型还是源型，对于欧系（西门子为代表）和日系（三菱为代表）来说，其定义相反：欧美厂商为了进入中国市场，套用了源型和漏型的说法，结果关于漏型和源型的定义与日商不一致；同样日系对于NPN和PNP的说法，与欧美厂商也不一致。

下述输入输出规格定义及图片均引自信捷XD3硬件手册。

1输入规格

分为NPN和PNP两种模式。
此处均展示使用内置电源时的接法。

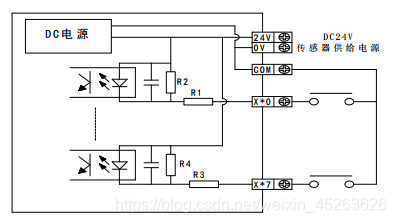

1.1NPN输入

NPN接法：一般日本和一些国内的厂家愿意使用这种接法，因为传递给现场的电源是0V，在现场出现电缆损坏的时候，0V的电缆碰到了地线上不会导致上一级开关电源的跳闸或者损坏，因此适应性上更强一点，可以更好的保护系统。

不管NPN、PNP输入还是输出均需接入电源。
从接线图中可以看到实际上该PLC中有内置电源24V，在实际应用中使用外部24V电源进行供电是为了避免功率不够。

接线

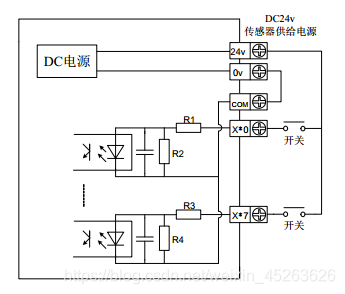

1.2PNP输入

PNP接法：一般欧美的外企都习惯这种接法，优点是在发生故障时易于判断故障，因为24V比0V更明显，而且工厂的电气环境比较恶劣，各种电磁场相互作用，24V也比0V的抗干扰能力强很多。
图中由于COM端与0V相接，可能会被误认为

接线

DC24V 如果使用的是 PLC 本体提供的 DC24V， 无需将 DC0V 接到输入点的 COM； 如果使用的是外部开关电源则必须接。

2输出规格

分晶体管和继电器两种模式。

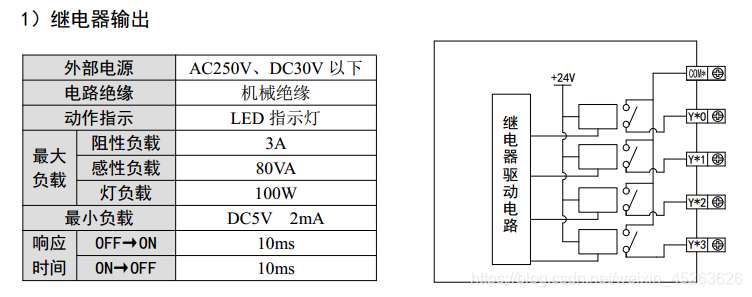

2.1继电器输出

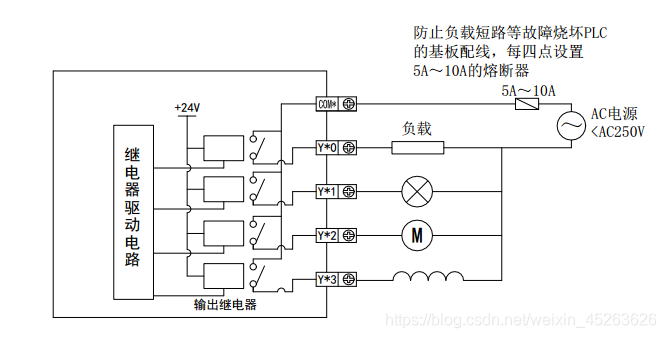

接线示例

一般情况下需要提供AC电源。

2.2晶体管输出

晶体管（transistor）是一种固体半导体器件，包括二极管、三极管、场效应管、晶闸管等，现常用晶体管指代三极管。
当晶体管指代三极管时，晶体管分为NPN晶体管和PNP晶体管，因此晶体管输出分为NPN晶体管输出和PNP晶体管输出。

图中位于上方的接线点为COM端。

3实例

3.1三菱PLC系列

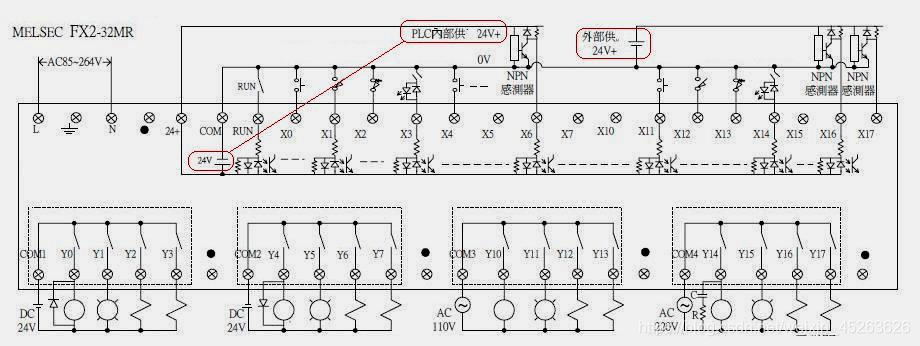

以三菱FX2N-32MR为例。

输入规格

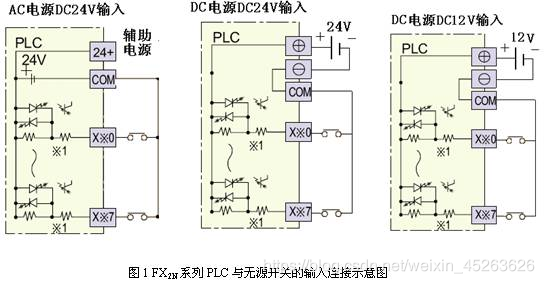

NPN输入。无源开关在接线时可以不需要外部电源，只需要将负极与PLC的COM端相连即可。

输出规格
继电器输出型有 2~4 个公共端子。 因此各公共端块单元可以驱动不同电源电压系统（ 例如：AC200V， AC100V， DC24V 等） 的负载。

3.2西门子PLC系列

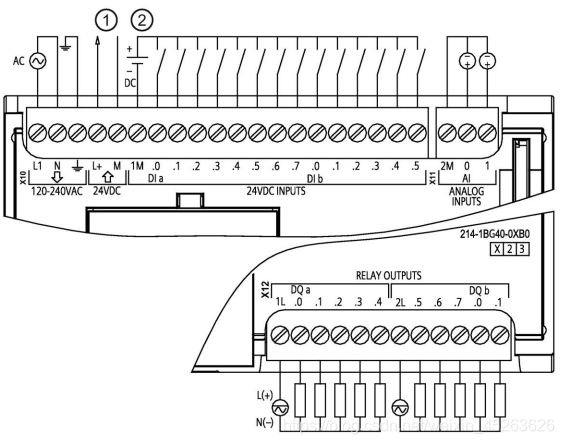

以S7-1200 1214C AC/DC/RLY为例。

输入规格
西门子PLC的输入规格为PNP输入，在连接开关时需外部直流供电，并与M端相连。

输出规格
西门子PLC的输出规格为继电器输出，需外部交流供电，并与L端相连。

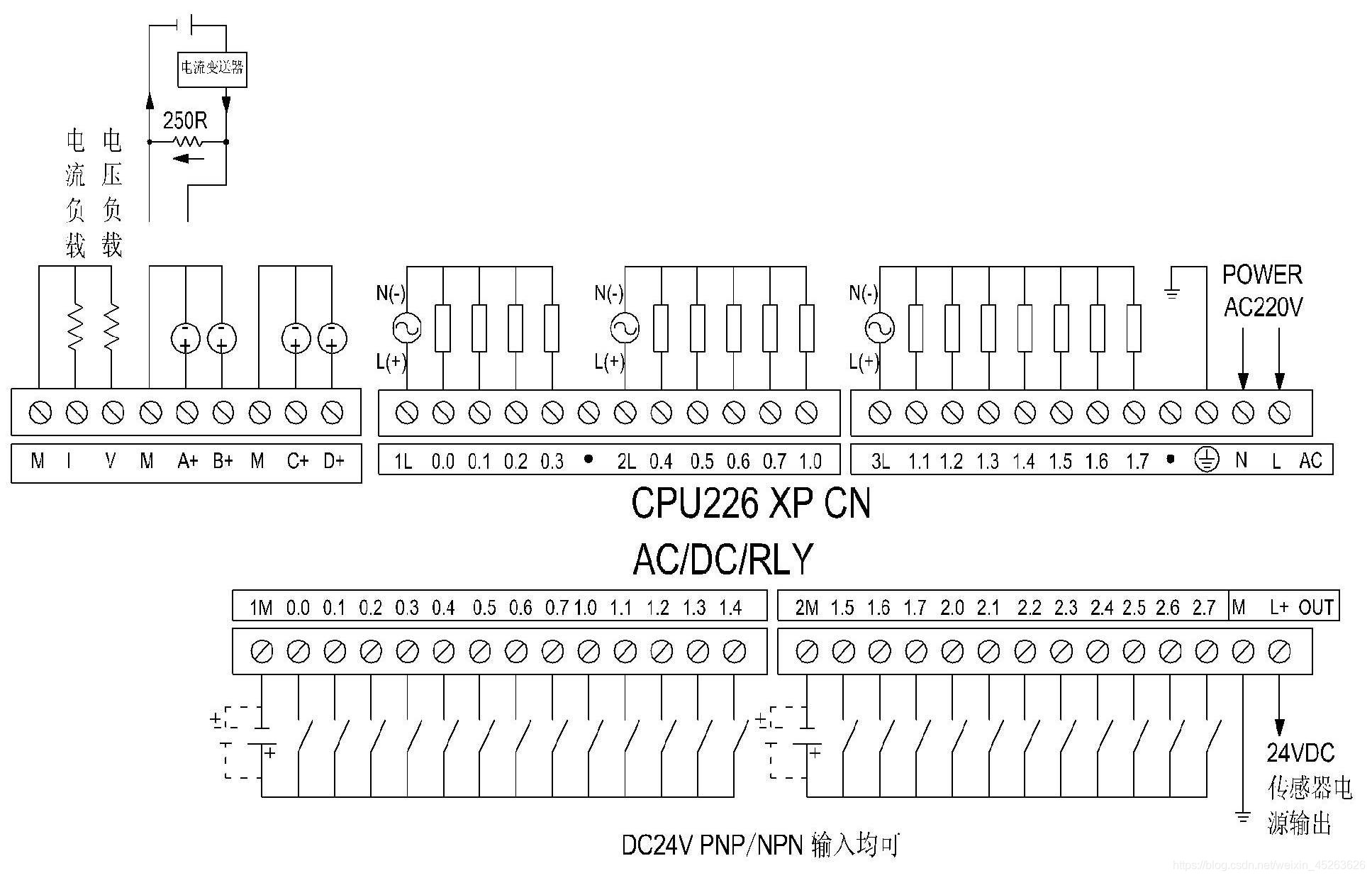

另附：S7-200

由于PLC的输入端M接正负均可，因而同时支持PNP和NPN输入。

参考文献

图源：XD、XL系列可编程序控制器用户手册（硬件篇）20200525

1. 源型漏型
2. PNP与NPN哪个是“源”与”漏“的浑水
3. 电气的NPN和PNP,终于讲清楚了!从接线到原理
