【x3 ubuntu镜像】地平线旭日3开发板Ubuntu20.04系统镜像安装

听说地平线开放了Ubuntu系统镜像，立刻来玩一玩。

1 准备工作

拿到开发板后，第一件事当然就是装系统啦，在正式安装之前，我们先看看需要准备哪些东西。

1.1 硬件准备

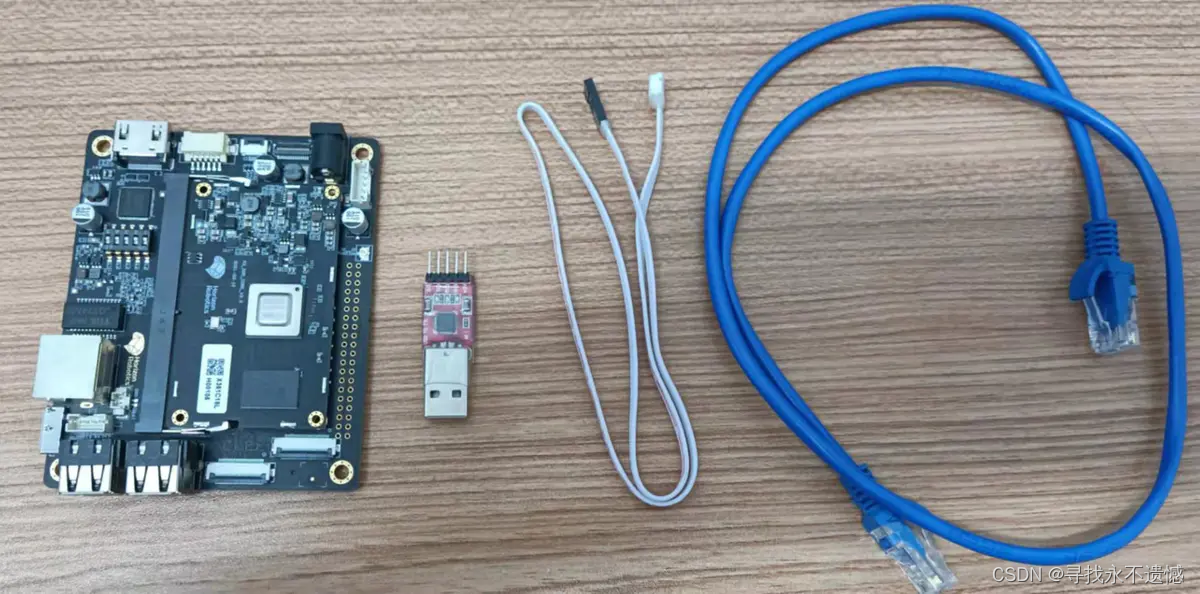

如下图所示，硬件需要准备的有：

地平线开发板(买套件内含)；
USB转UART串口；
杜邦线(买套件内含)；
SD卡(自备，我的是64G)；
读卡器(自备)；
网线(自备)；
win10 电脑一台。

1.2 软件准备

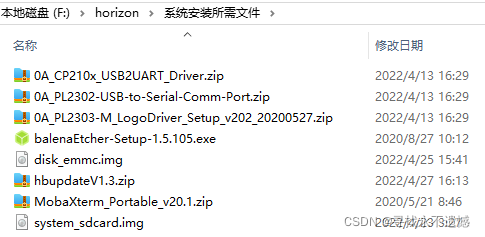

如下图所示，软件需要准备的有：

前三个压缩包(驱动)；
balenaEtcher(往SD卡里烧镜像)；
disk_emmc.img(理解为镜像1)；
hbupdateV1.3(地平线镜像安装、升级工具)；
MobaXterm软件(串口调试/远程登录工具)；
system_sdcard.img(理解为镜像2)。

打包到一起，提供百度网盘链接供大家使用：

链接：https://pan.baidu.com/s/1e8UISrjka2rqns21uv7tQg
提取码：mfz5

2 硬件组装

2.1 组装开发板

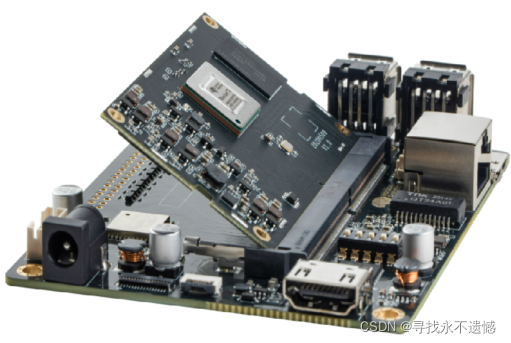

将核心板斜45°角插入底板，压下去即可，很容易。

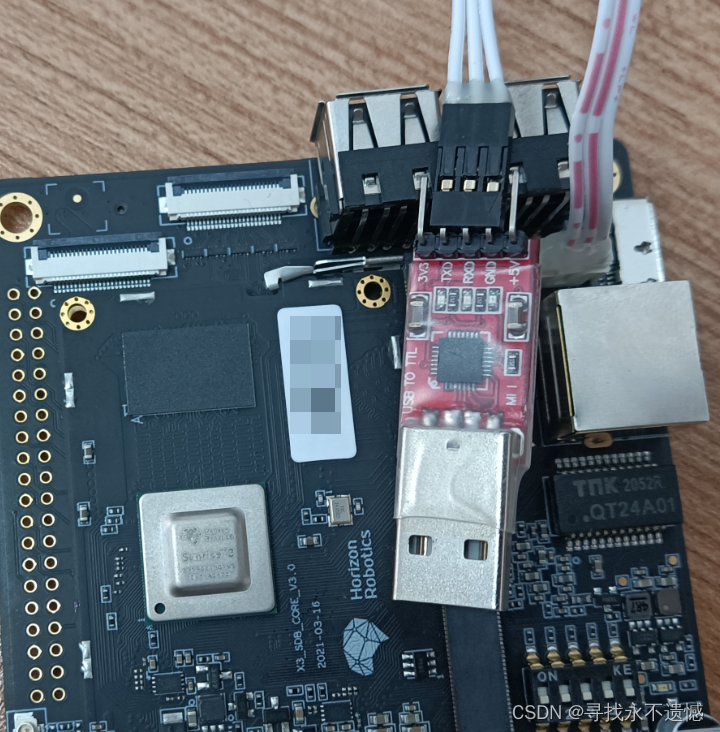

2.2 USB转UART–与杜邦线连接

GND(开发板)<->GND(USB转串口)
TX(开发板)<->RX(USB转串口)
RX(开发板)<->TX(USB转串口)

2.3 连接网线

一端插在开发板上，一端插在电脑上。

3 软件层面

上面给的软件，该安装的安装，提两个注意点。

3.1 驱动安装检验

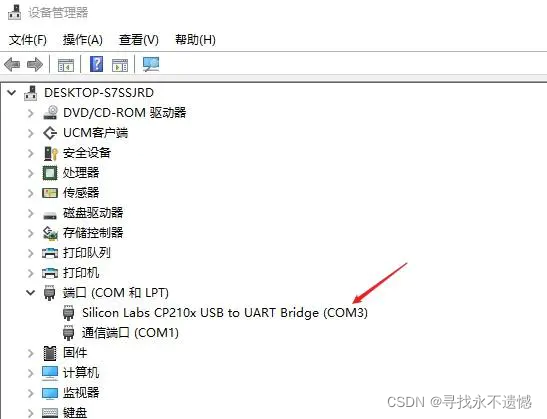

把串口模块(那个USB连着杜邦线的东东)插入电脑USB插口，打开设备管理器，若出现下图中的端口提示，则表示成功。

没有出现上图提示，也不一定是驱动的问题，有可能是电脑USB接口坏了(亲身经历)，换个USB接口试试，换台电脑试试(亲身经历)。

3.2 配置电脑以太网ip

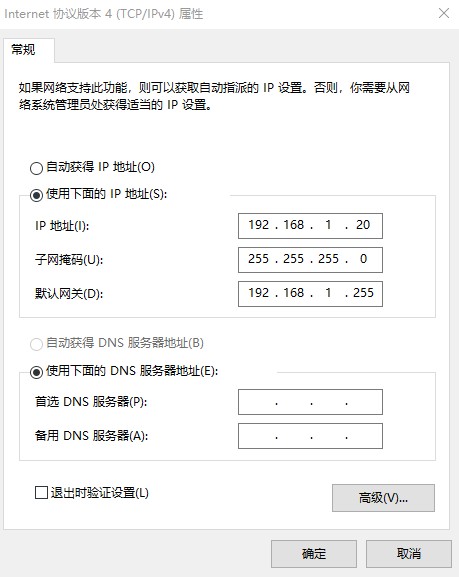

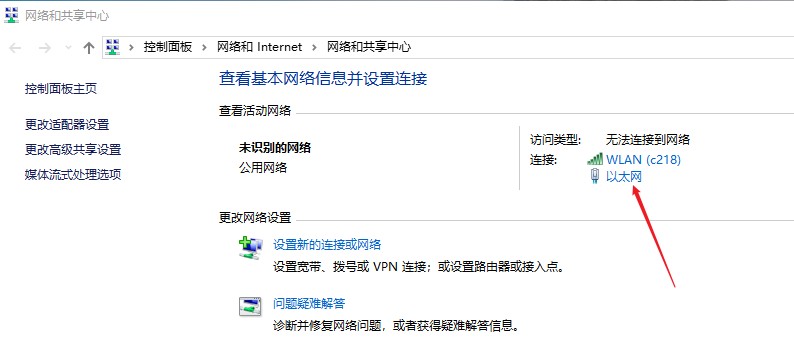

主要是为了保持电脑和开发板处于同一网段，用于信号传输。配置界面如下图：

4 刷emmc镜像

如果你以前刷过了，可以跳过这一节。

打开镜像工具(hbupdate1.3)，注意，版本要对应！否则会有很多问题。

4.1 参数设置注意事项

通常情况下，很多选项都是已经提供了，不需要修改。

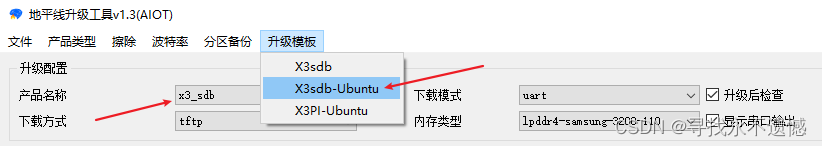

需要注意的地方如下方两张图：

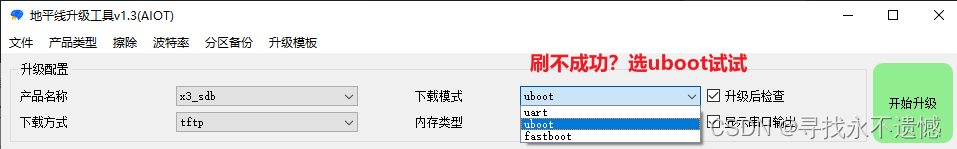

如果刷不成功，把下载模式改为uboot试试(有兄弟新买的开发板是这样操作的)。

4.2 操作流程

1. 点击开始升级，此时会 弹窗提示 要求断电，拔掉开发板电源后，点击ok；

2. 弹窗提示，要求上电，插上电源后，点击ok；

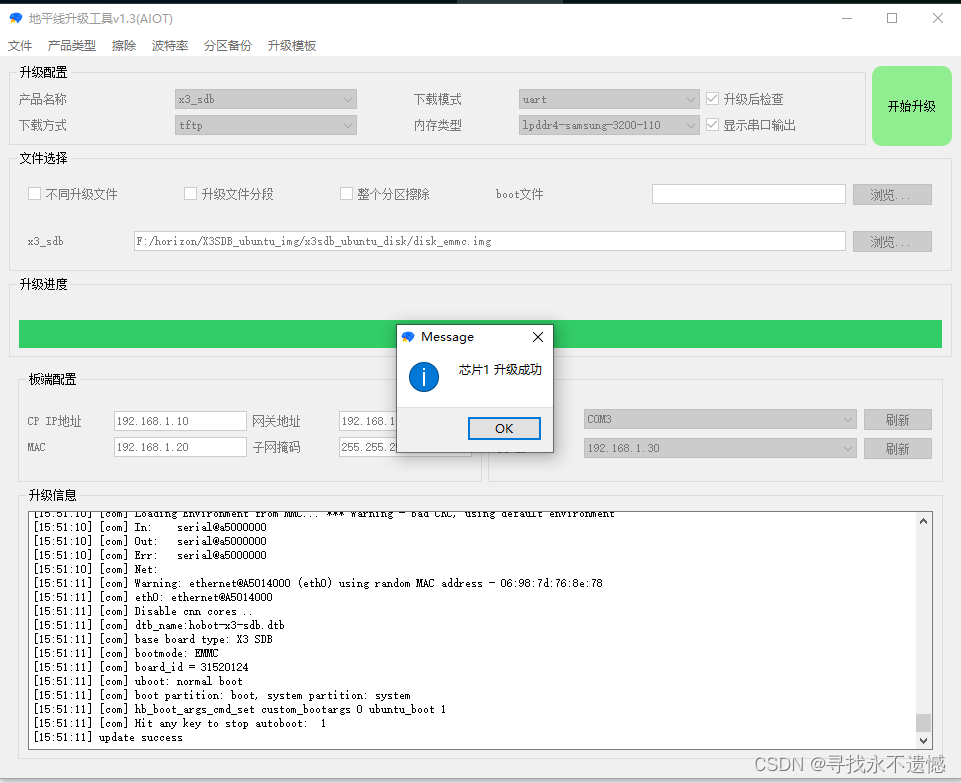

3. 等待升级进度达到100%即可，不出错的话几分钟，升级完成界面如下图。


5 往sd卡里刷ubuntu系统镜像

读卡器插入SD卡，然后读卡器插入win10电脑，打开balenaEtcher软件。

点击Flash from file

选择system_sdcard.img

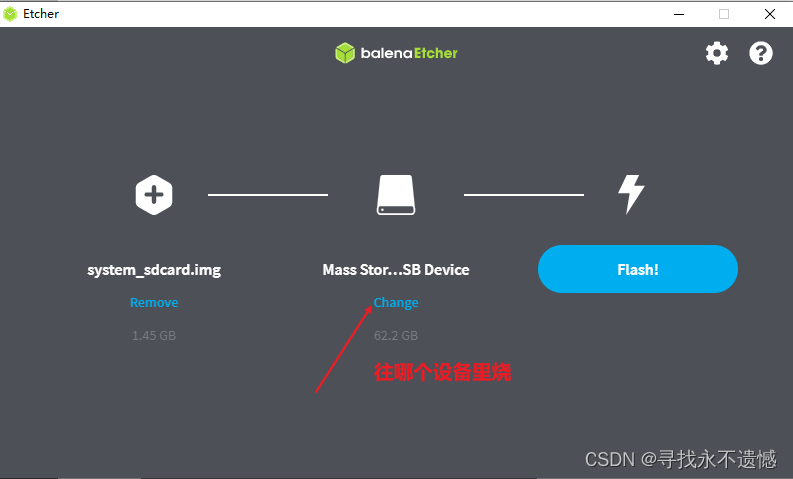

中间那儿可选择往哪个设备里烧录，

然后点击Flash!，开始烧录，

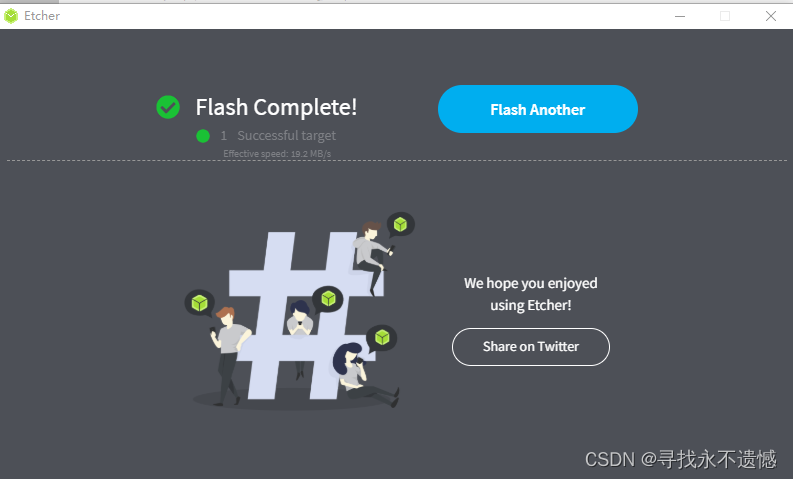

烧录完成界面如下。

6 开发板连接

板子镜像安装完成后，就该想着怎么连接开发板了。在此先介绍串口连接方式 。

断电后，把SD卡插到开发板上；

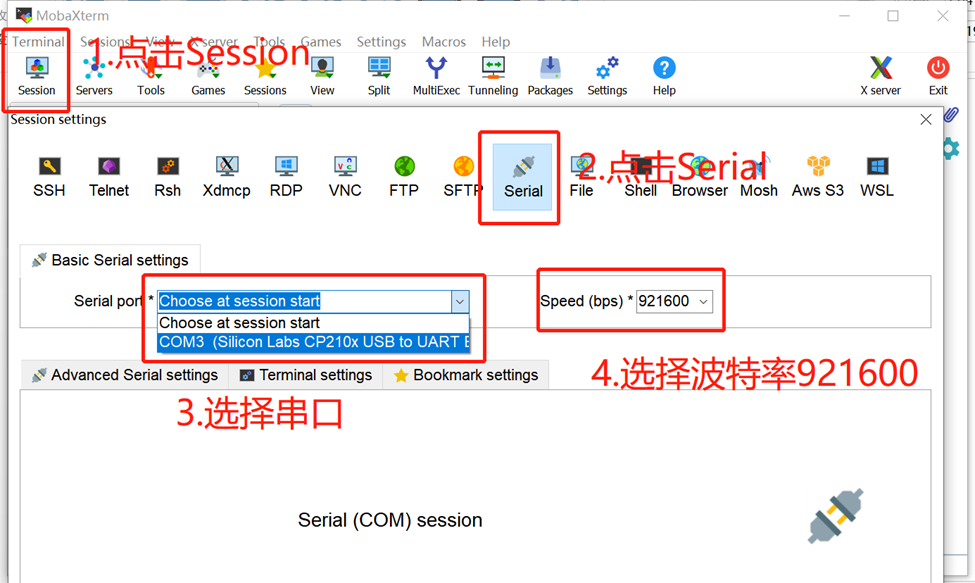

电脑端打开mobaxterm，按照下图进行操作：

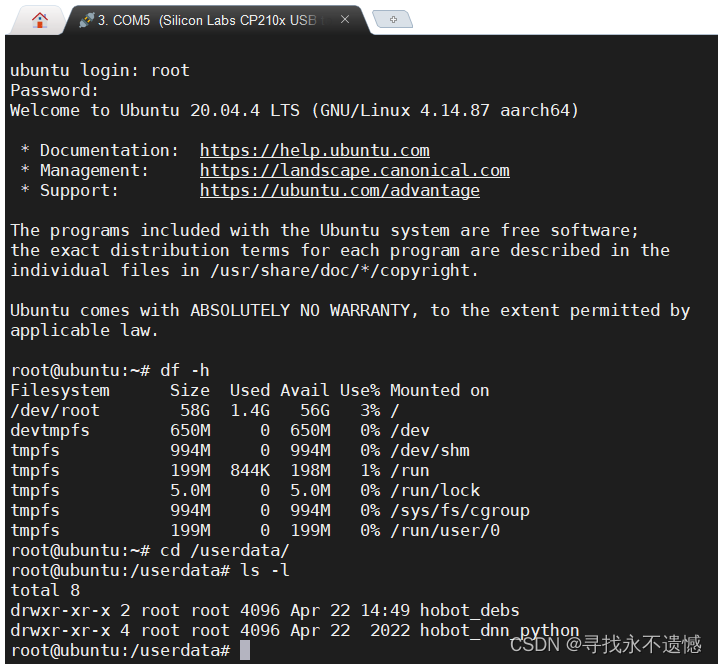

上电开机，输入账户和密码即可登录。如下图所示：

7 一些想法

• 能否增加一些资料指引的通俗易懂 的介绍？很多名词的理解可能需要有较深的“地平线”底蕴。
• 文件命名问题，文件名可以长一点，多一点重要信息的展示，例如，system_sdcard.img这个命名是否可以改为Ubuntu20.04_system_sdcard.img。
