SPI从原理到应用

1. 引言

        在嵌入式系统和硬件通信中，SPI（Serial Peripheral Interface）协议是一种常见的串行外设接口协议。它提供了一种简单、高效的通信方式，适用于各种外设与微控制器之间的数据传输。本文将详细介绍SPI协议的原理、应用及实现方法。

2. SPI协议概述

        SPI协议是一种全双工、同步串行通信协议，主要用于微控制器与外部设备之间的通信。它采用主从模式进行通信，其中一个设备作为主设备（Master），其他设备作为从设备（Slave）。主设备负责控制时钟信号和数据传输的时序，而从设备则根据主设备的指令进行数据传输。

3. SPI协议原理

        SPI协议通过四根信号线进行通信，如下：

SPI信号线

MOSI（Master Out Slave In）	主设备数据输出线，连接到从设备的数据输入端
MISO（Master In Slave Out）	主设备数据输入线，连接到从设备的数据输出端
SCLK（Serial Clock）	时钟信号线，由主设备提供，用于同步数据传输
SS（Slave Select）	从设备选择线，用于选择当前与主设备进行通信的从设备

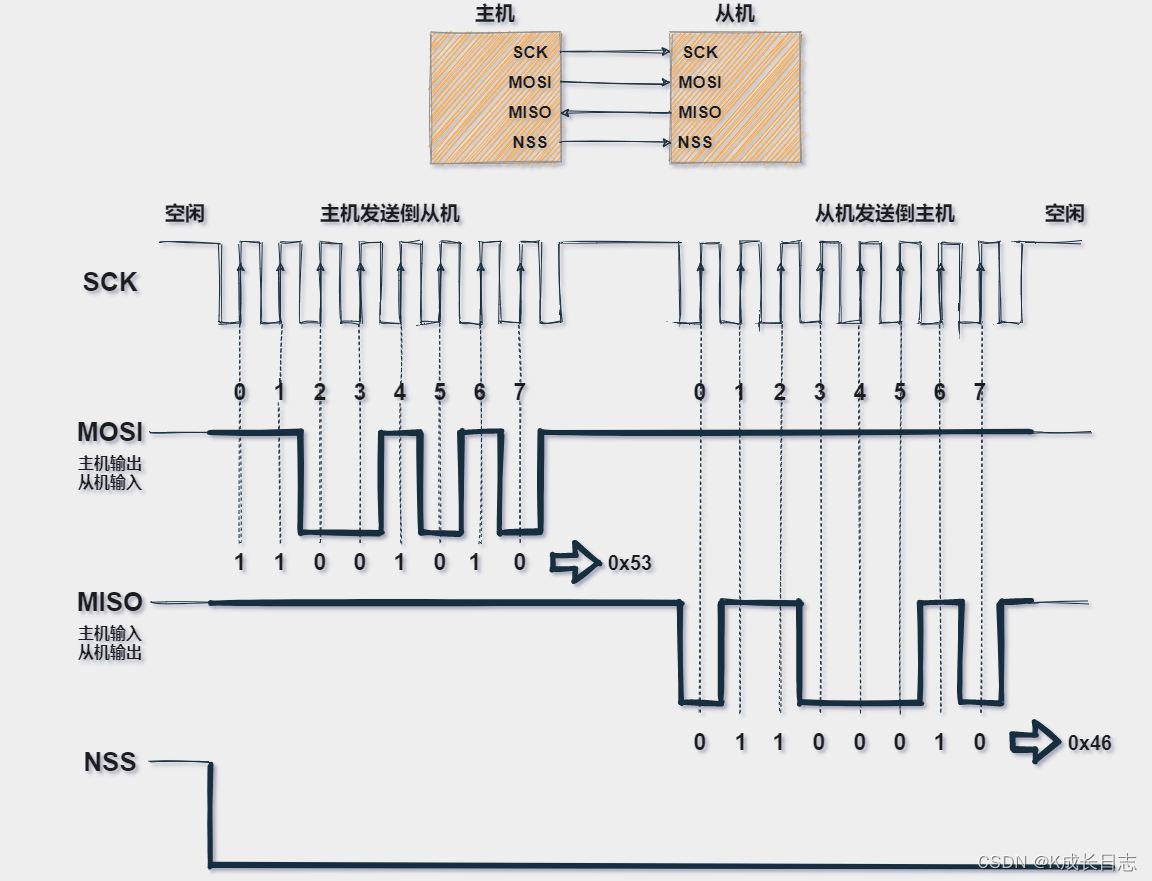

SPI协议的数据传输是基于时钟信号的，每个时钟周期可以传输一位数据，即数据在SCLK时钟信号的边沿（上升沿/下降沿）进行采集。主设备通过控制时钟信号的频率和极性，可以实现对数据传输速率和方向的灵活控制。

4. SPI协议应用

        SPI协议广泛应用于各种嵌入式系统和外设之间，如EEPROM、Flash存储器、ADC、DAC等。它的优点在于传输速度快、引脚数量少、易于扩展等。通过SPI协议，微控制器可以方便地读取和写入外设的数据，实现各种功能。

5. SPI协议实现

在实现SPI协议时，我们通常需要编写相应的驱动程序。驱动程序需要实现以下几个关键功能：

（1）初始化SPI接口：

        配置SPI接口的相关参数，如时钟频率、数据位数、极性等。

（2）发送和接收数据：

        根据SPI协议的时序要求，通过MOSI和MISO线发送和接收数据。

（3）选择从设备：

        通过SS线选择当前与主设备进行通信的从设备。

（4）错误处理：

        在数据传输过程中，对可能出现的错误进行处理，如超时、数据校验错误等。

在编写SPI协议驱动程序时，我们需要注意与硬件平台的适配性，确保代码的正确性和可靠性。

6. 总结

        SPI协议作为一种高效、灵活的串行通信协议，在嵌入式系统和硬件通信中发挥着重要作用。通过深入了解SPI协议的原理、应用和实现方法，我们可以更好地利用它进行数据传输和设备控制，提高系统的性能和稳定性。
