STEP:1

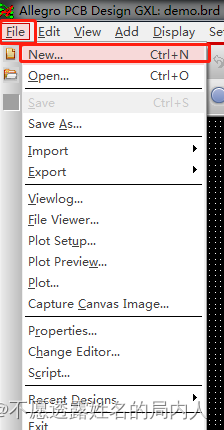

新建PCB文件
在这里插入图片描述

STEP:2

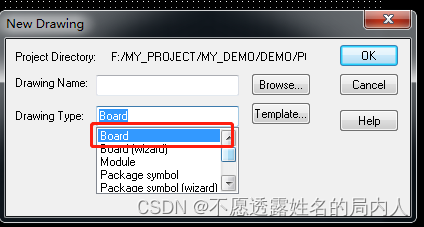

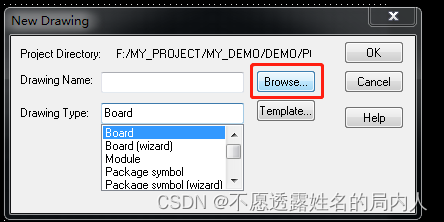

选择 Board
在这里插入图片描述
STEP:3

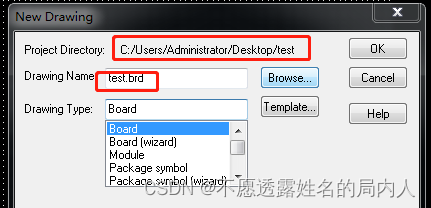

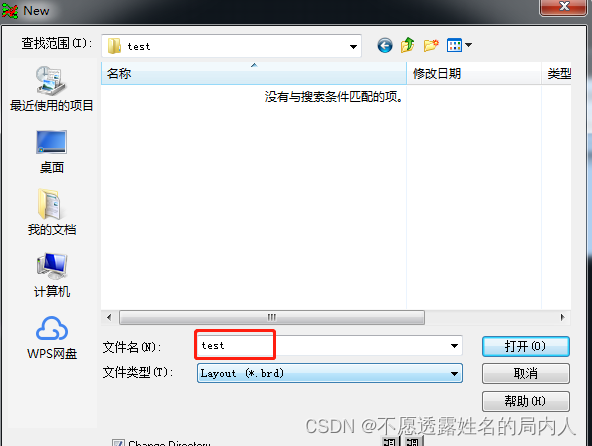

选择存储路径
命名PCB文件

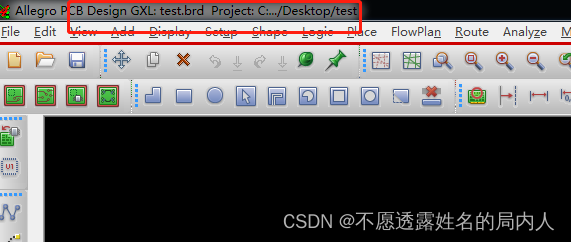

确认PCB文件名字和路径，点击"OK"
至此新建PCB完成。

下面是如何根据实际需求绘制PCB边板框尺寸

STEP:1
在这里插入图片描述 STEP:2

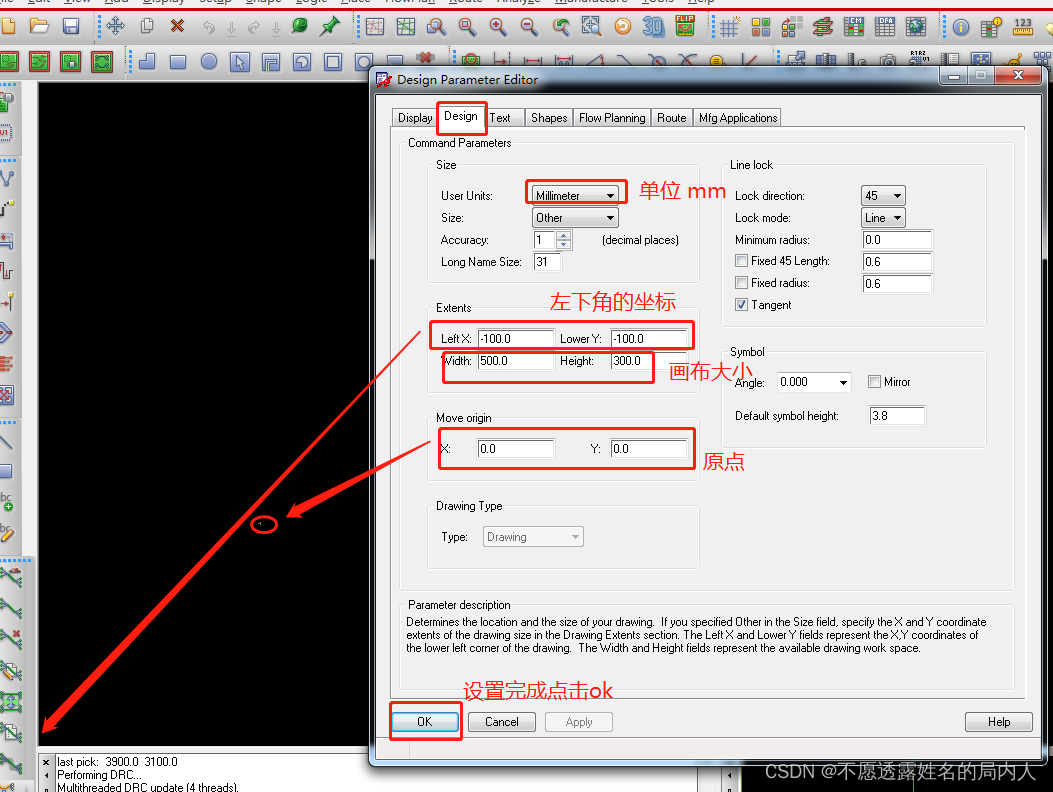

设置画布大小
画布大小是要比PCB板的板框要大一些的，未布局的器件可以放置在板框外围以供使用。

示例绘制一个20mm *10mm的PCB板框
STEP:1

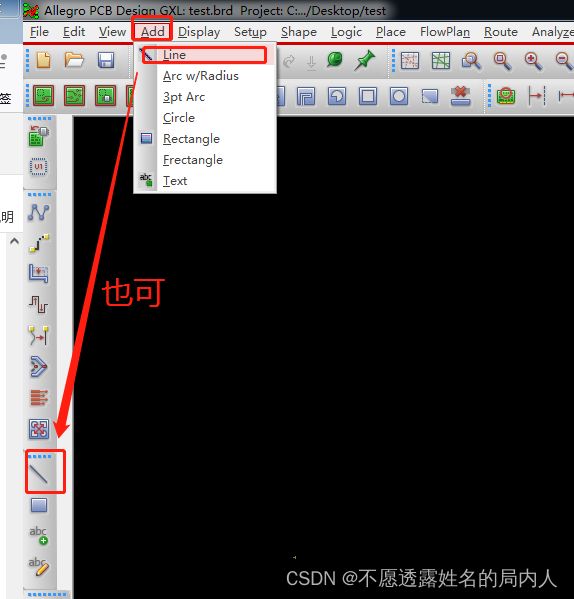

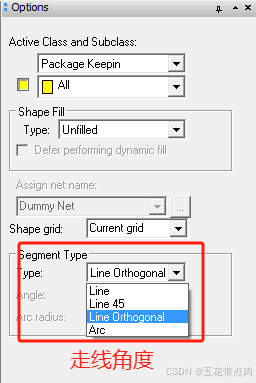

找到划线工具

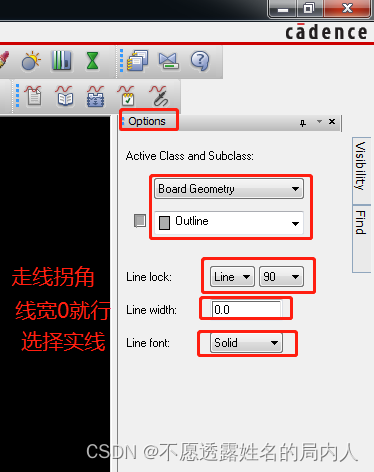

在这里插入图片描述 STEP:2
配合Command 命令来进行准确划线

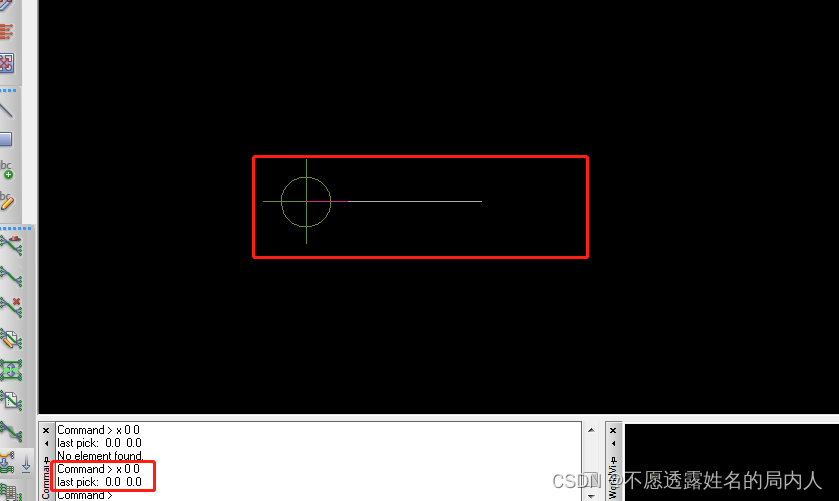

Command > x 0 0     //从原点 0，0开始划线 （坐标和指令空格隔开），输入完成 点击回车

在这里插入图片描述

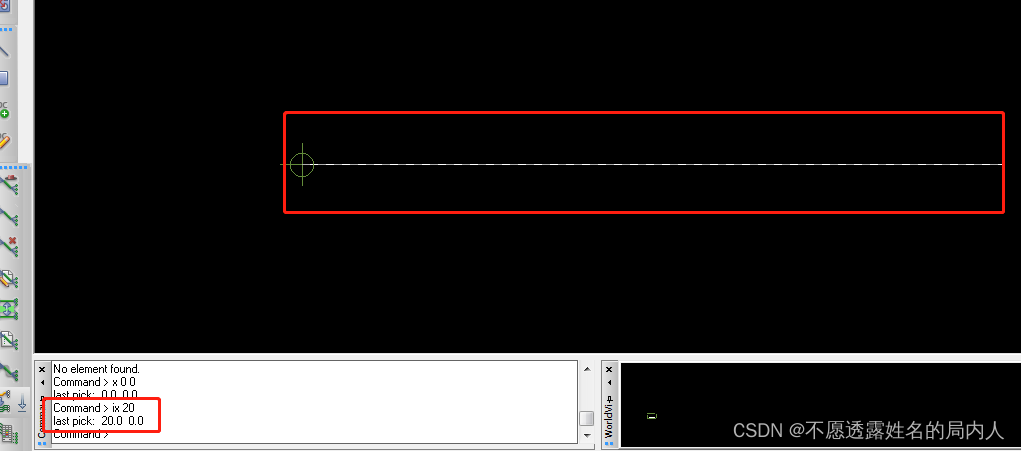

Command > ix 20     //X 轴增量为 20 ，输入完成 点击回车

在这里插入图片描述

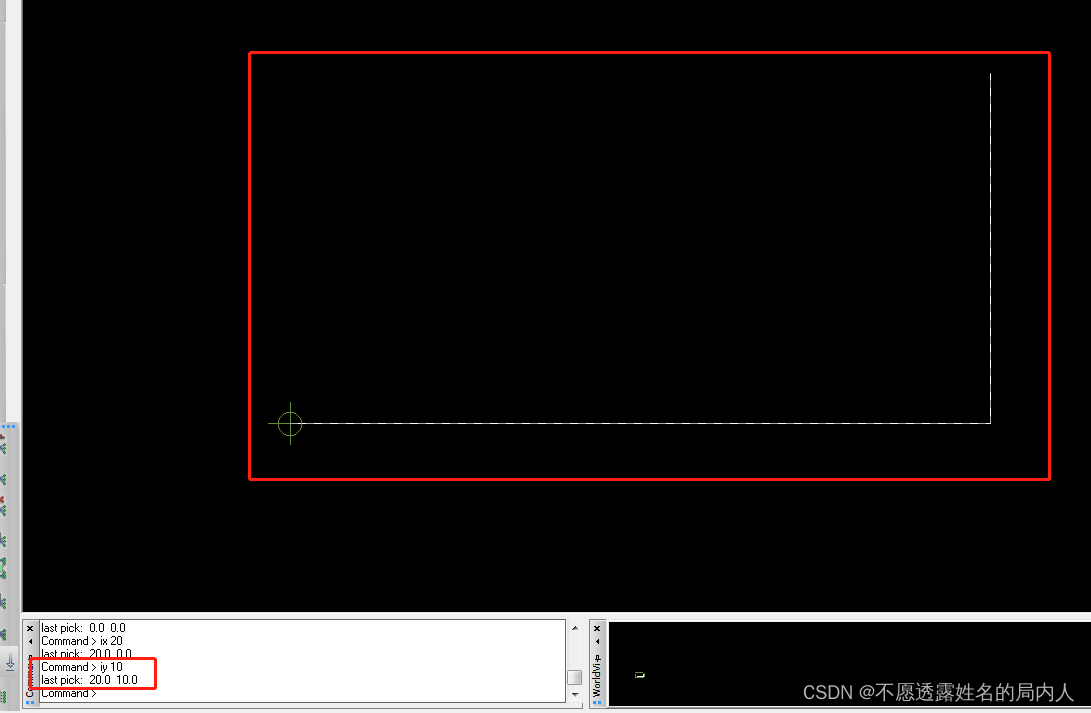

Command > iy 10     //y 轴增量为 10 ，输入完成 点击回车

在这里插入图片描述

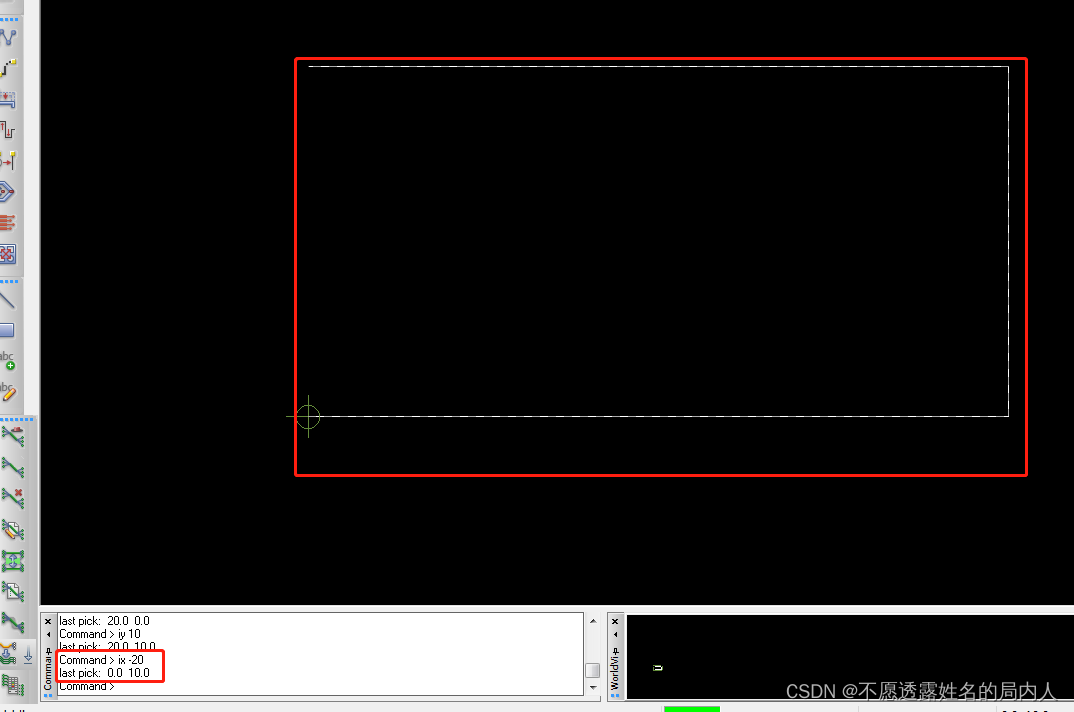

Command > ix -20     //x 轴增量为 -20 ，输入完成 点击回车

在这里插入图片描述

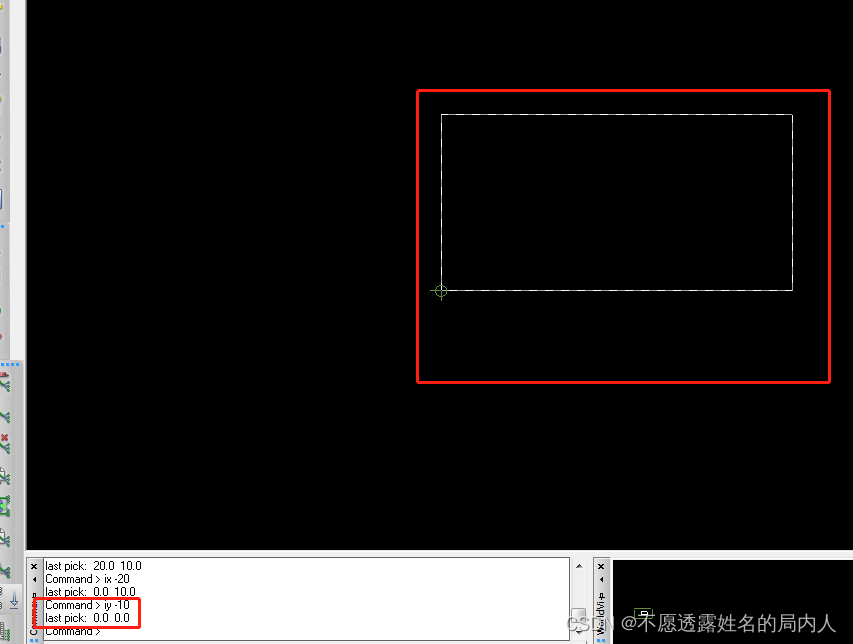

Command > iy -10     //y 轴增量为 -10 ，输入完成 点击回车

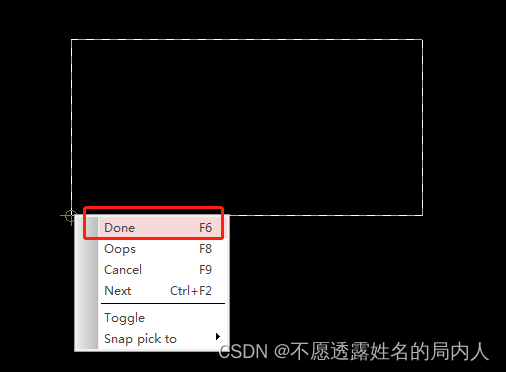

在这里插入图片描述右键“ done" 结束绘制，板框绘制完成

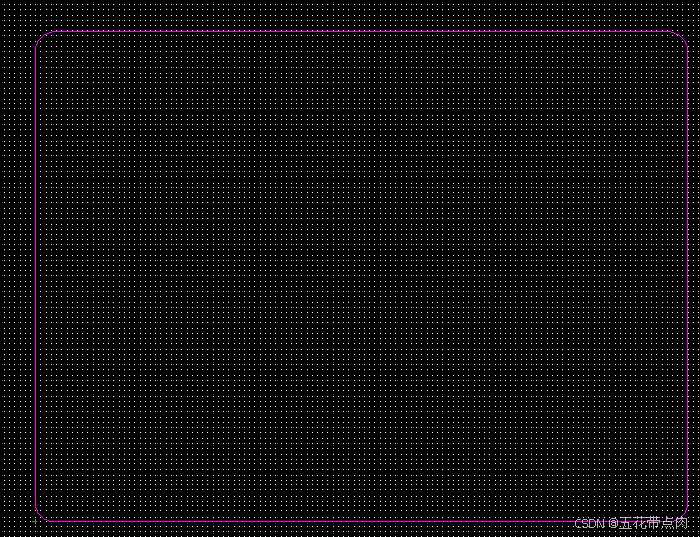

STEP:3

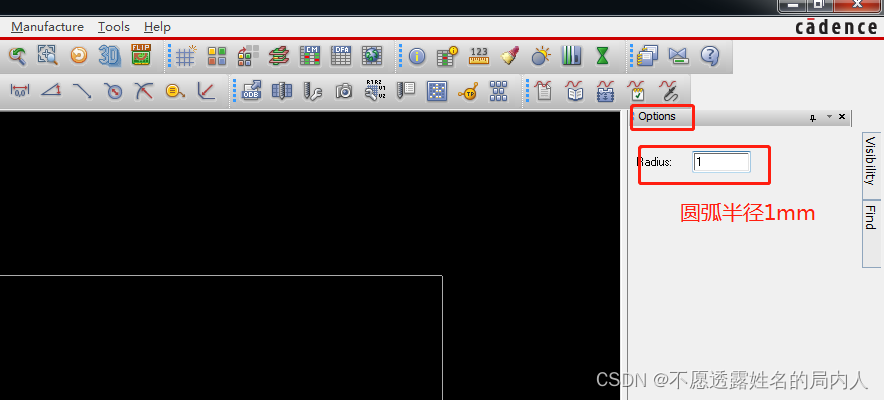

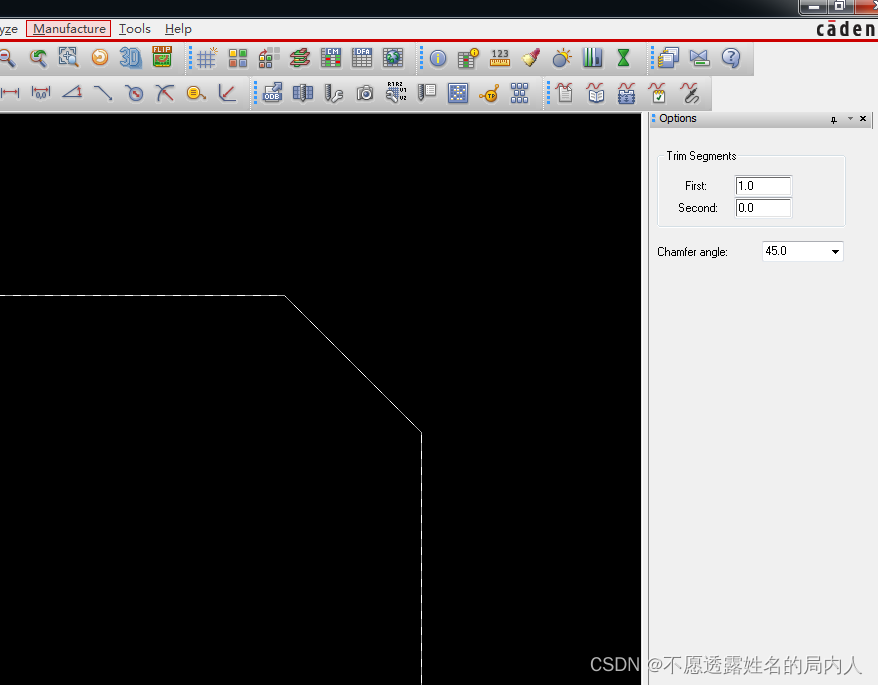

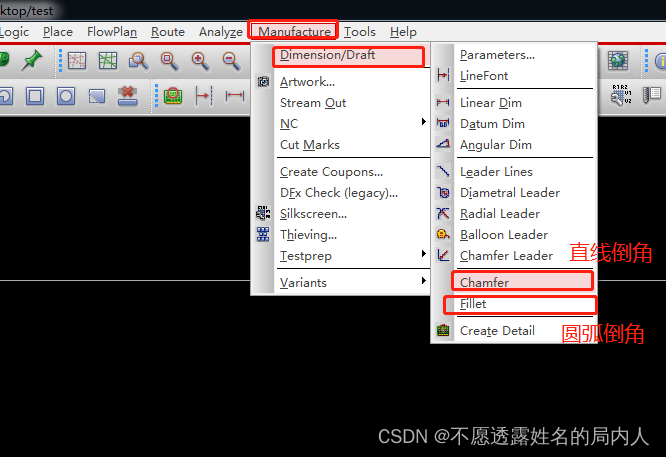

倒角
点击需要倒角的两根线，完成倒角，

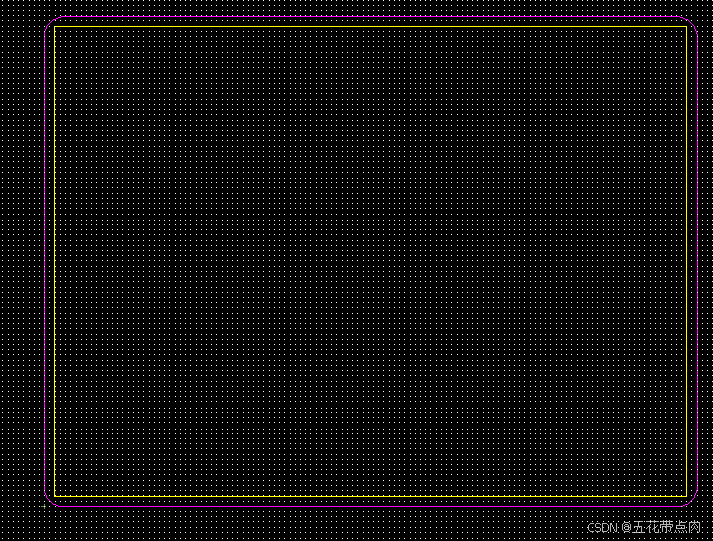

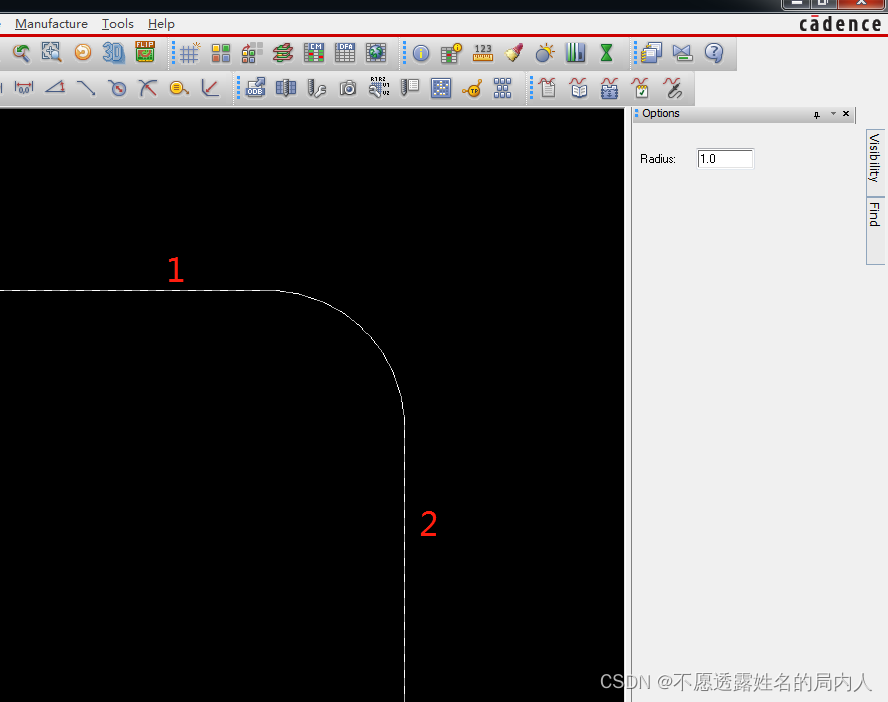

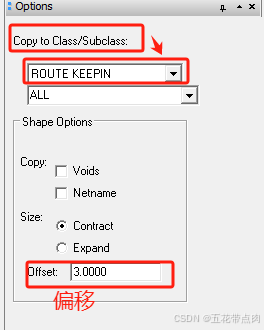

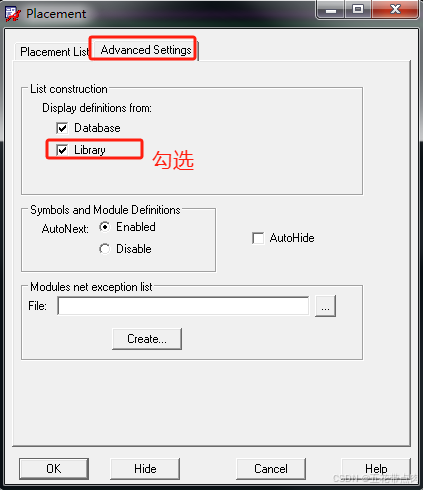

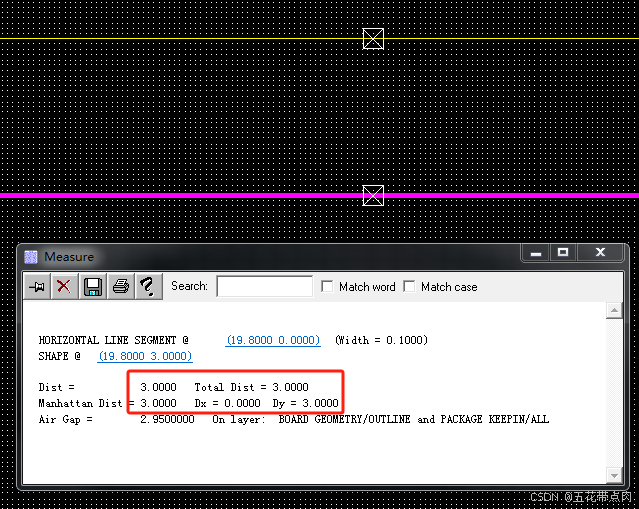

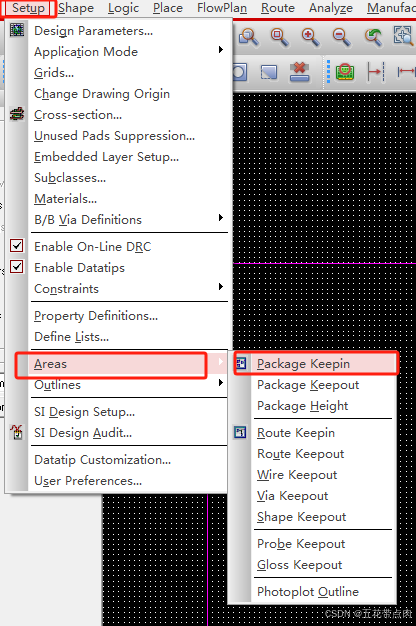

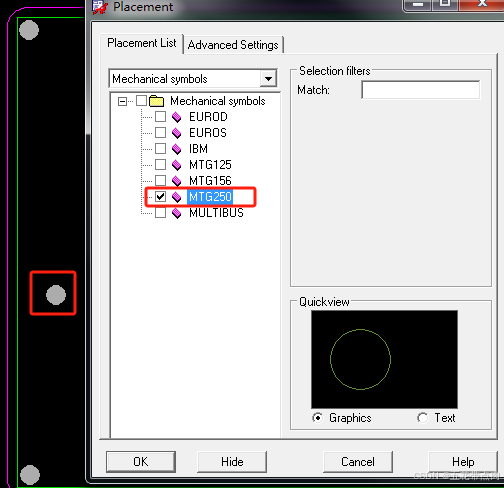

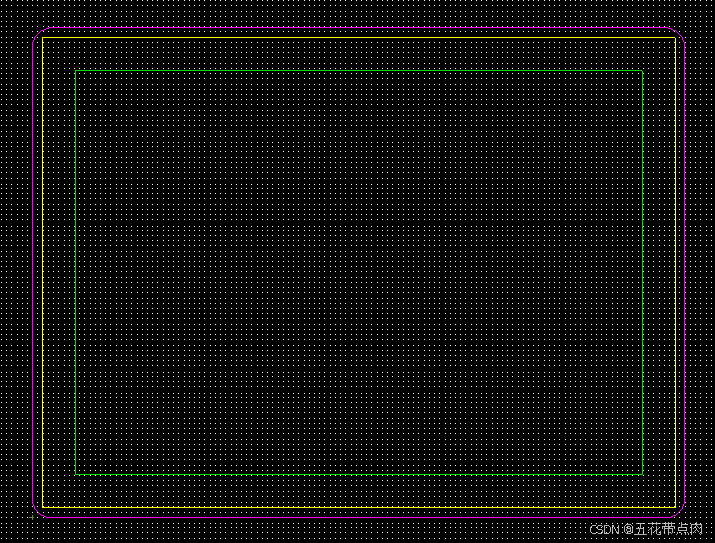

直线倒角也是一样的操作
