数字电路静态时序分析基础三

来源：IC创新学院 方便自己查看

建立静态时序分析的环境

• 目的：建立静态时序分析的约束 （.sdc）

1. 时钟约束

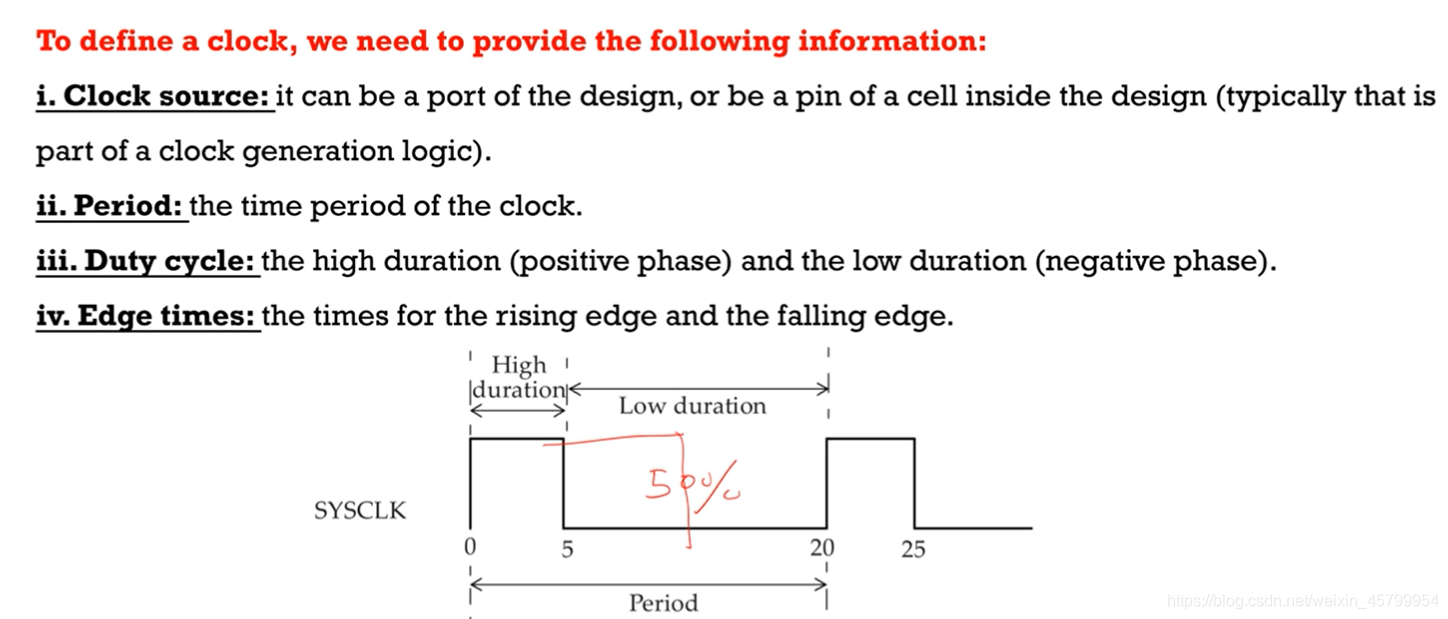

1.1 建立时钟 creat_clock

• clock source 时钟的源点
• period 时钟的周期
• Duty cycle 占空比
• Edge times 边缘翻转的时间

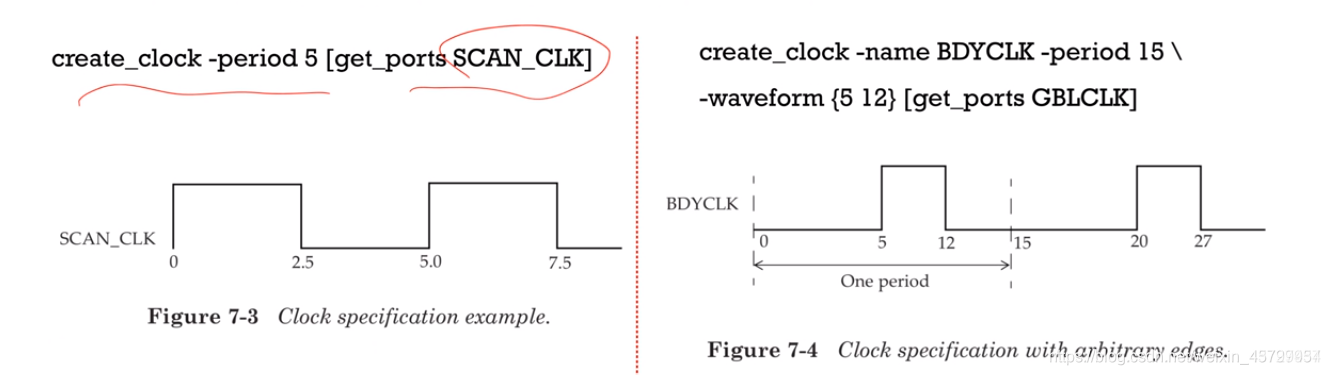

creat_clock -name SYSCLK -period 20 -waveform {0 5} [get_ports SCLK]

creat_clock -period 5 [get_ports CLK]
creat_clock -name BDYCLK -period 15 -wave {5 12} [get_ports GBLCLK]

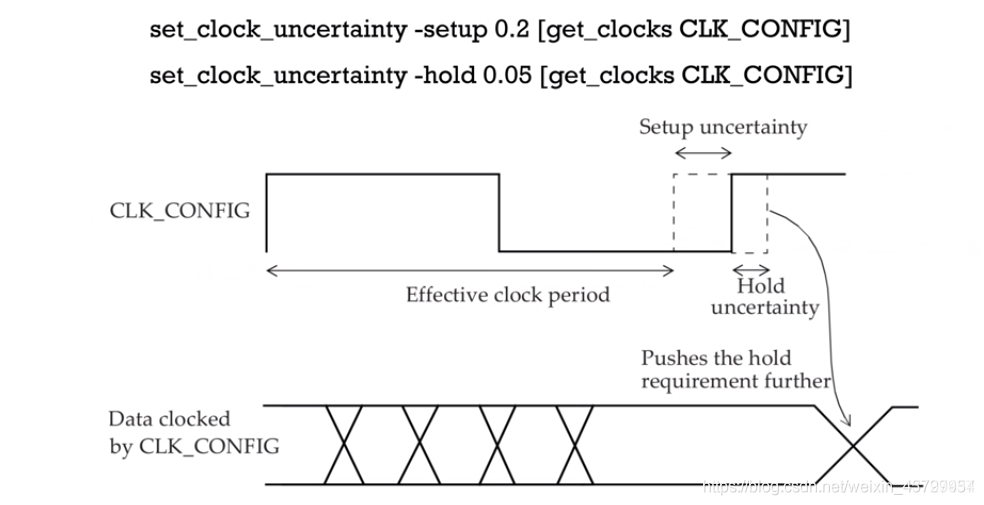

1.2 时钟不确定性 set_clock_uncertainty

set_clock_uncertainty -setup 0.2 [get_clocks CLK_CONFIG]
set_clock_uncertainty -hold 0.05 [get_clocks CLK_CONFIG ]

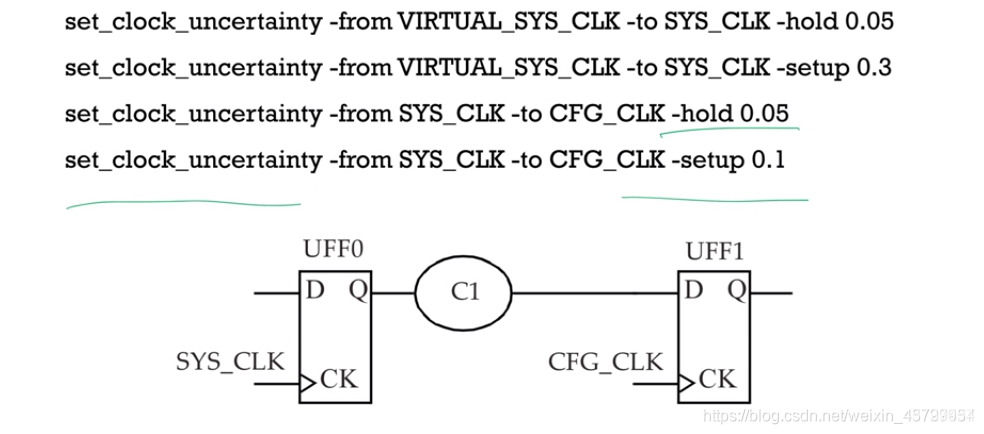

set_clock_uncertainty -from VIRTUAL_SYS_CLK -to SYS_CLK -hold 0.05
set_clock_uncertainty -from VIRTUAL_SYS_CLK -to SYS_CLK -setup 0.3
set_clock_uncertainty -from SYS_CLK -to CFG_CLK -hold 0.05
set_clock_uncertainty -from SYS_CLK -to CFG_CLK -setup 0.1

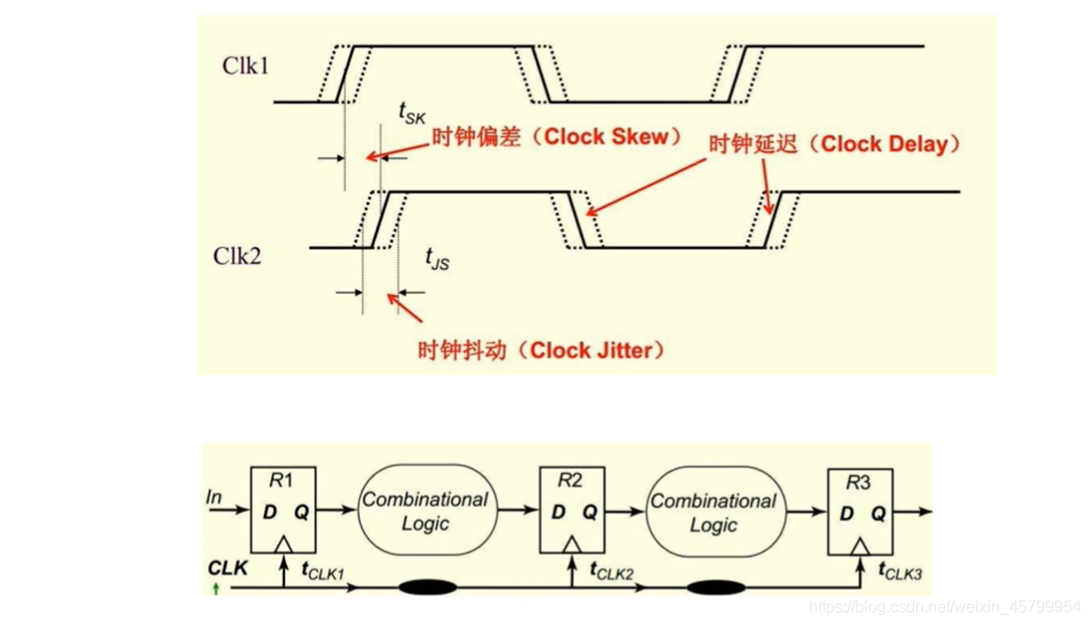

set_clock_uncertainty 来源

• clock skew时钟偏差
• clock delay时钟延迟
• clock jitter 时钟抖动

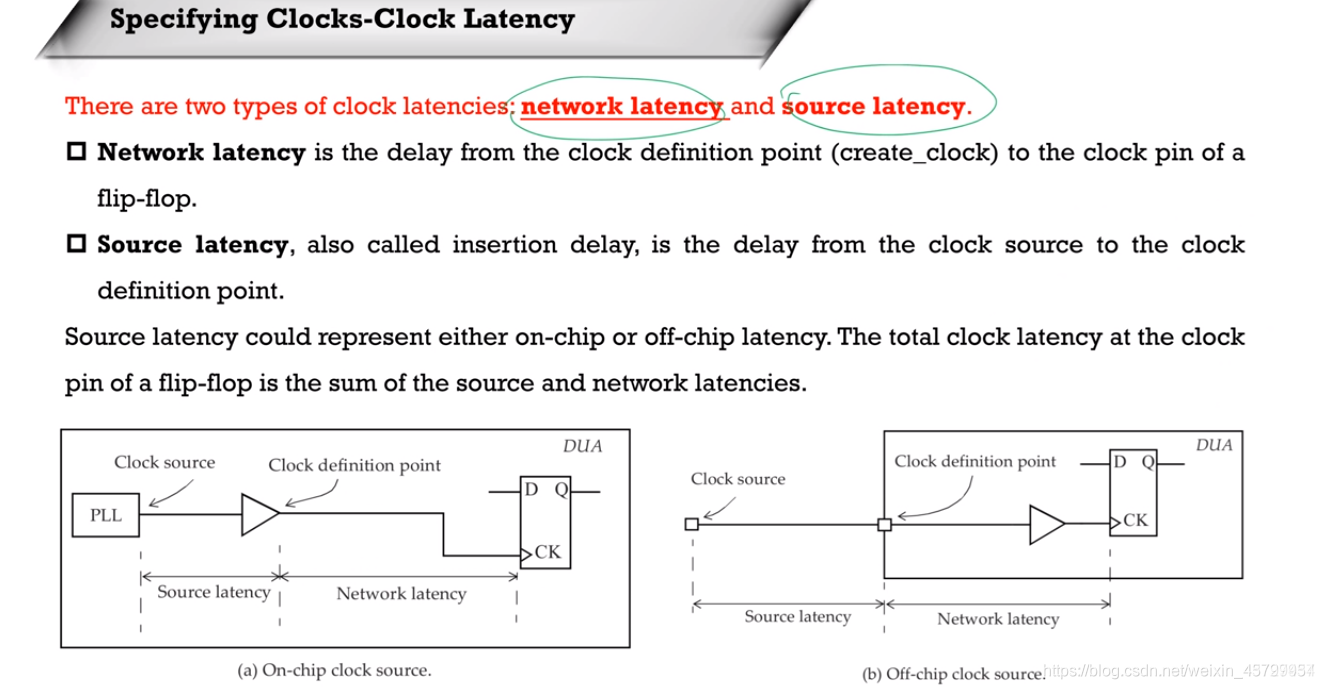

1.3 时钟延迟 set_clock_latency

两部分组成

• source latency: PPL-> 定义的时钟点
• network latency : 定义的时钟点->触发器

set_clock_latency 0.8 [get_clocks CLK_CONFIG]
set_clock_latency 1.9 -source [get_clocks SYS_CLK]
set_clock_latency 0.851 -source -min [get_clocks CFG_CLK]
set_clock_latency 1.322 -source -max [get_clocks CFG_CLK]

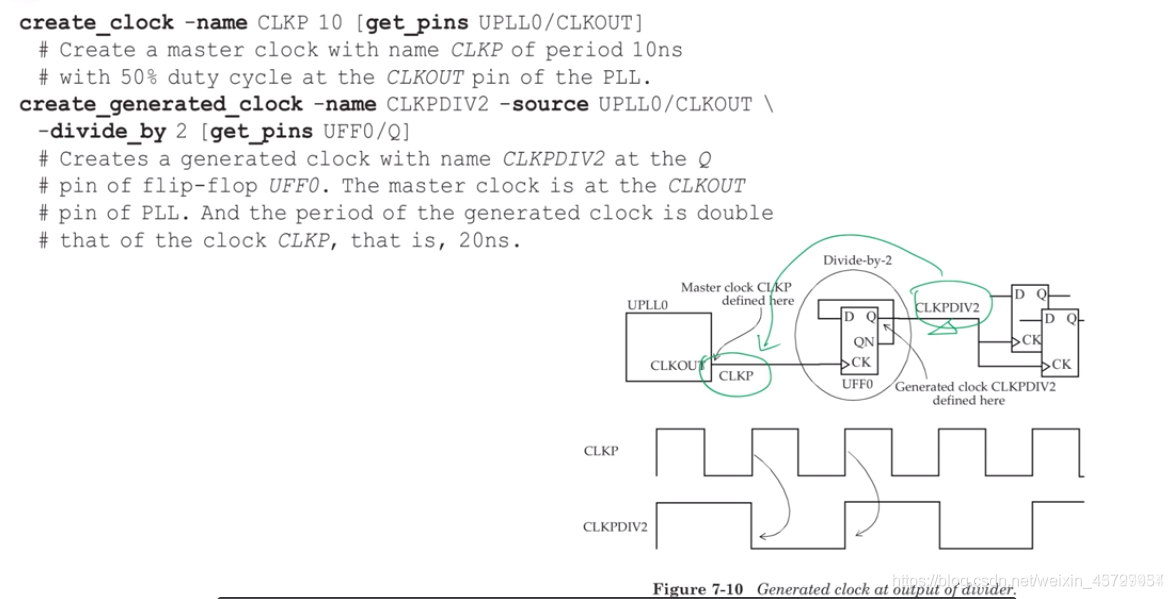

1.4 生成时钟 creat_generate_clcok

• 二分频时钟:由主时钟生成二分频的时钟，需要保持继承性

creat_clock -name CLKP 10 [get_pins UPLL0/CLKOUT] //master clock
creat_generate_clcok -name CLKPDIV2 -source UPLL0/CLKOUT -divied_by 2 [get_pins UFF0/Q] //generated clock

2. 外部约束

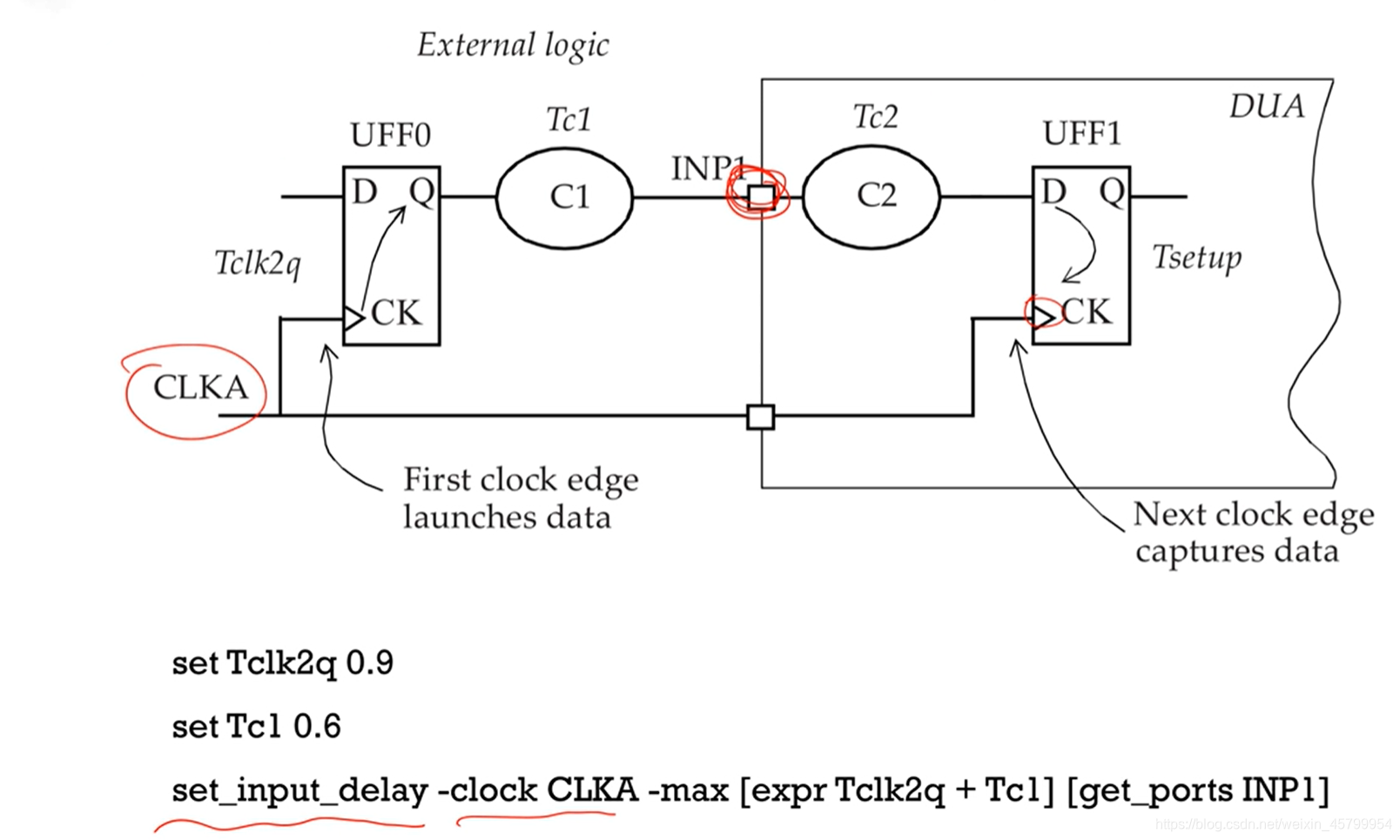

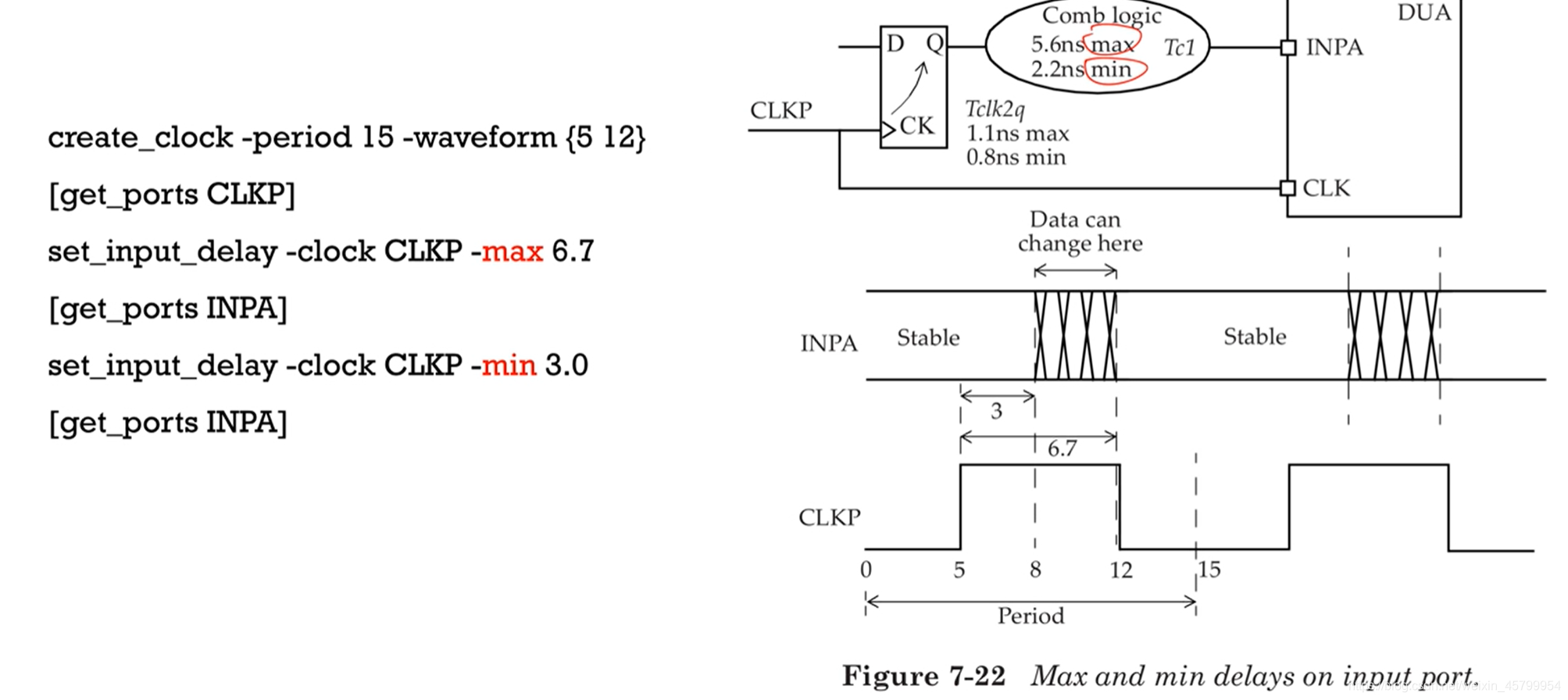

2.1 输入延时 set_input_delay

set Tclk2q 0.9
set Tcl 0.6
set_input_delay -clock CLKA -max [expr Tclk2q + Tcl] [get_ports INP1]

• 设置最大最小,分别针对建立时间和保持时间

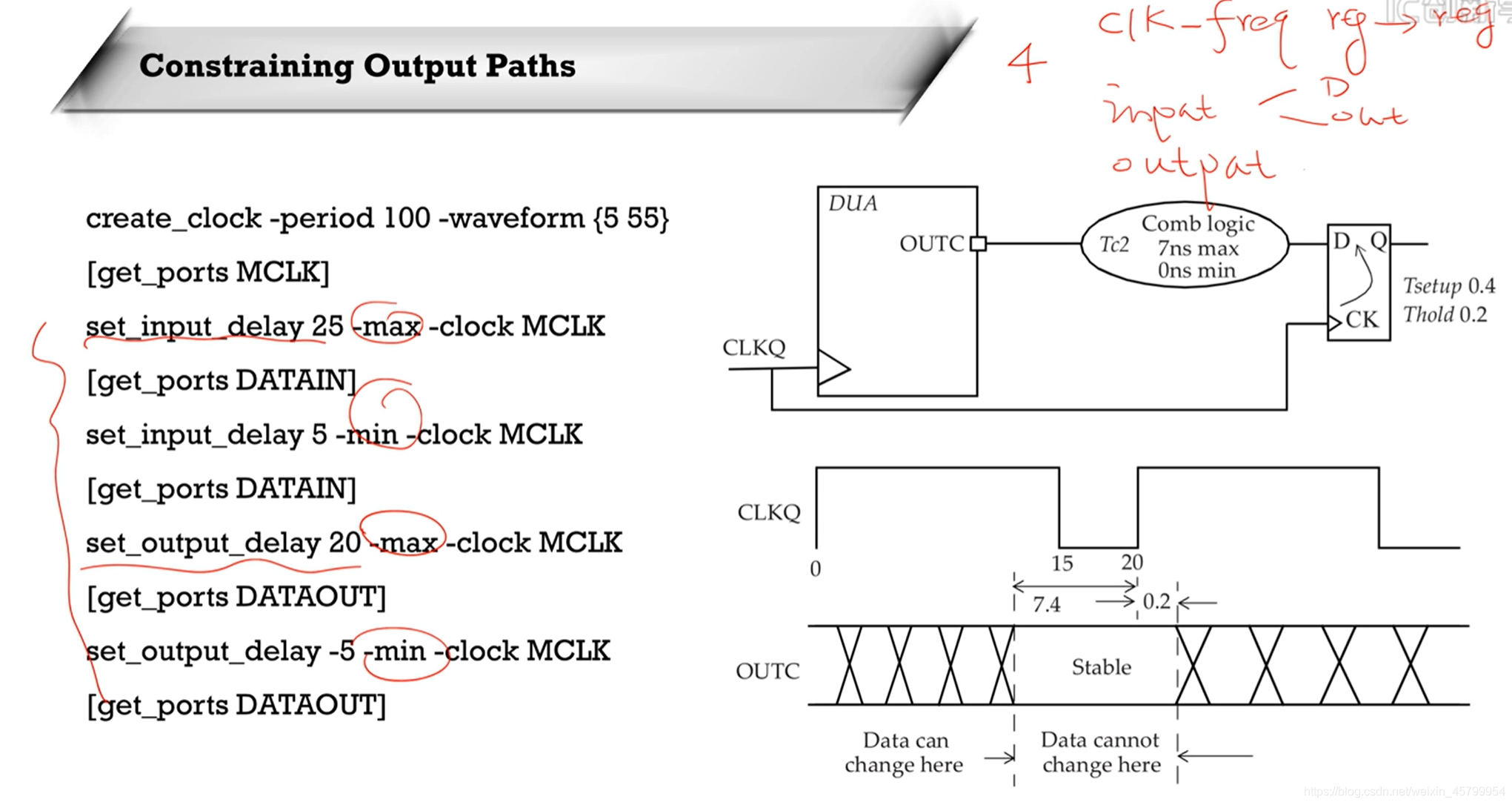

2.2 输出延时 set_output_delay

out到输出的时间

set Tc2 0.9
set Tsetup 1.1
set_output_delay -clock CLKQ -max [expr Tsetup + Tc] [get_ports OUTB]

• 最大延迟7.4 = Tsetup + Tc2

• 最小延迟 6.8 = Tc2 - Thold

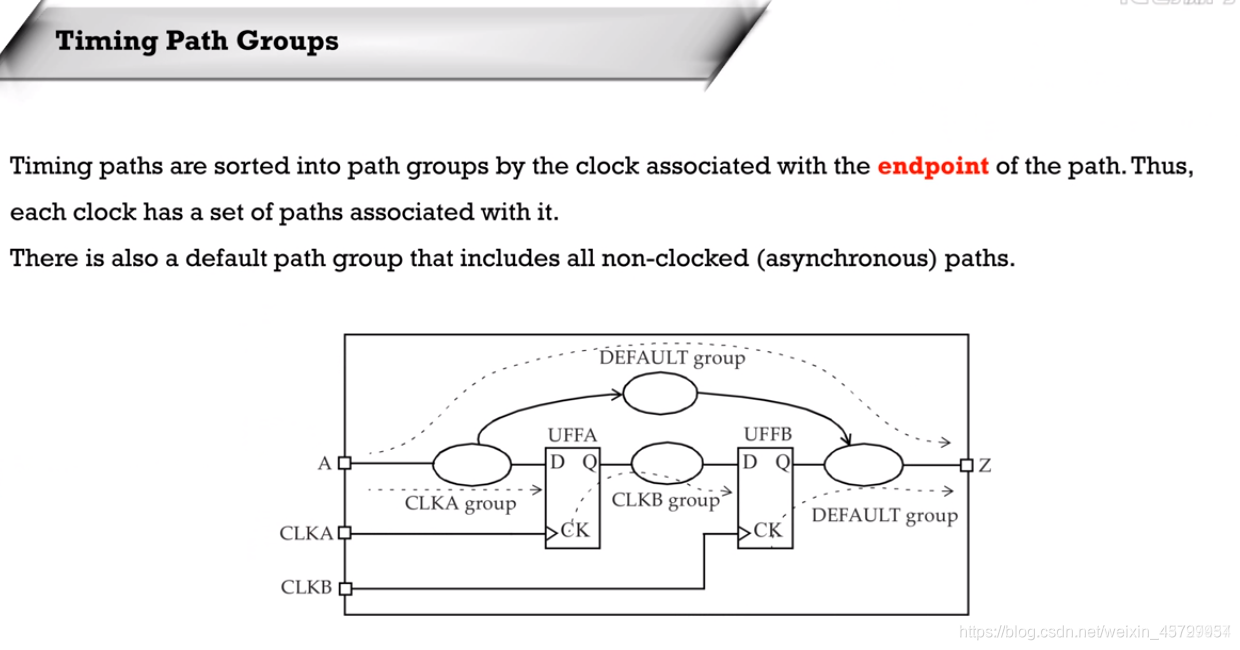

• 时序路径分组

• 终点属于哪个时钟就输入哪个时钟的path


• 属性设置

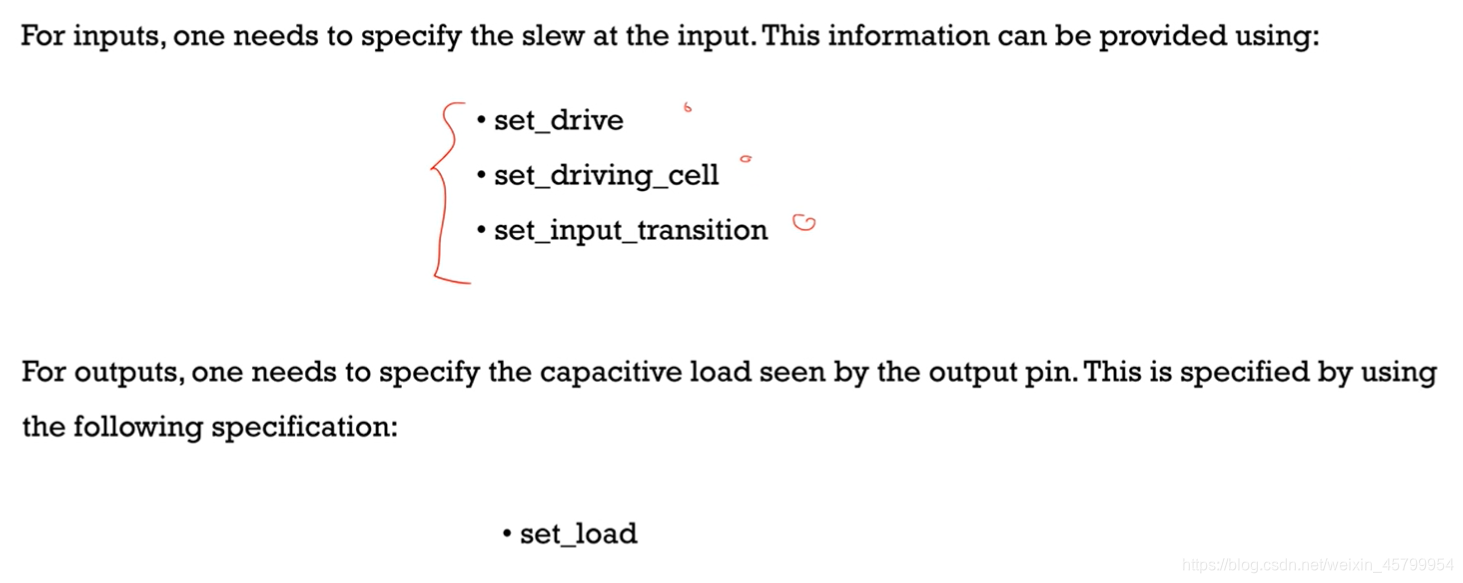

• 指定端口的时候还会有一些额外属性。
  对于input这些属性主要包括：
  set_drive
  set_driving_cell

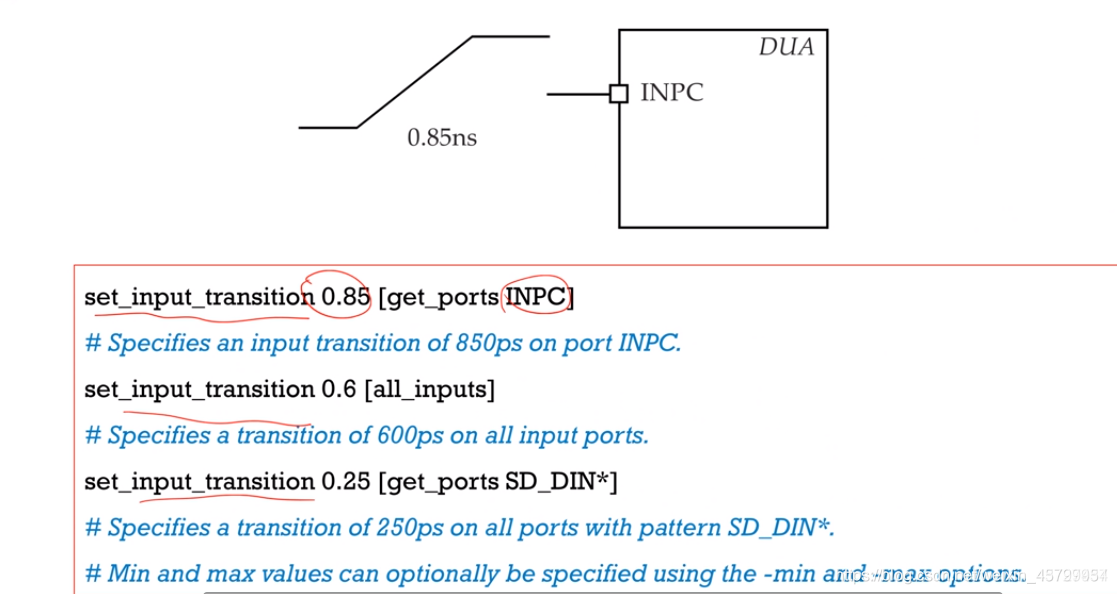

  set_input_transition

• 对于output要指定以下属性：

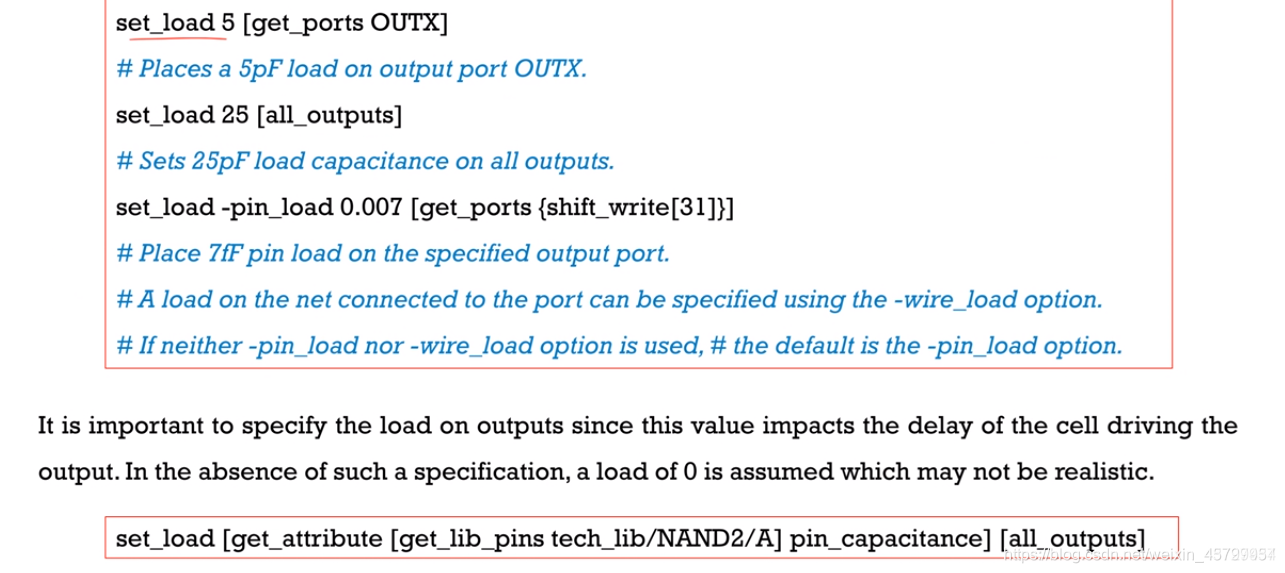

  set_load


• 通过库参数设置

• output 的负载默认是0（理想）
•

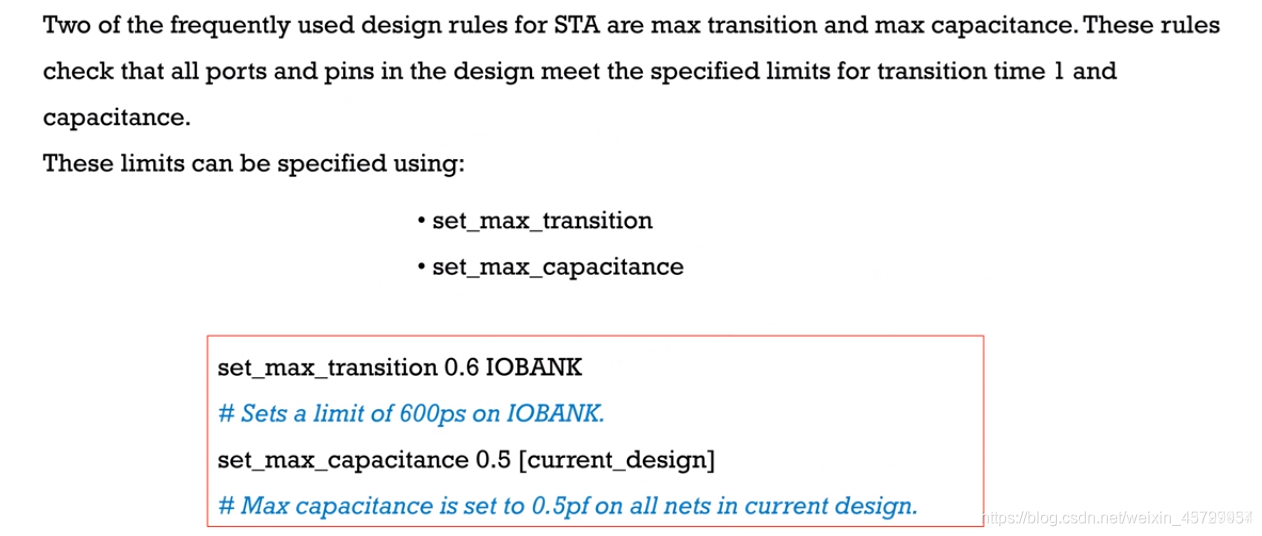

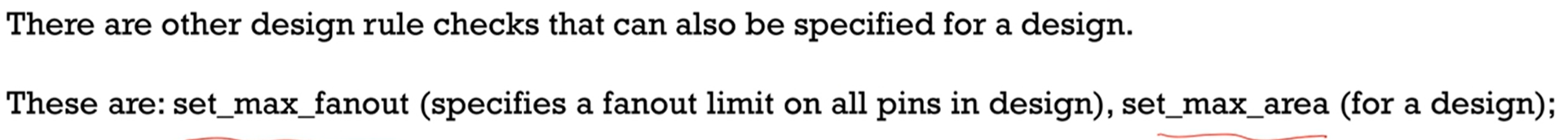

3. DRC

• set_max_transition
• -set_max_capacitance

• set_max_fanout
• set_max_area

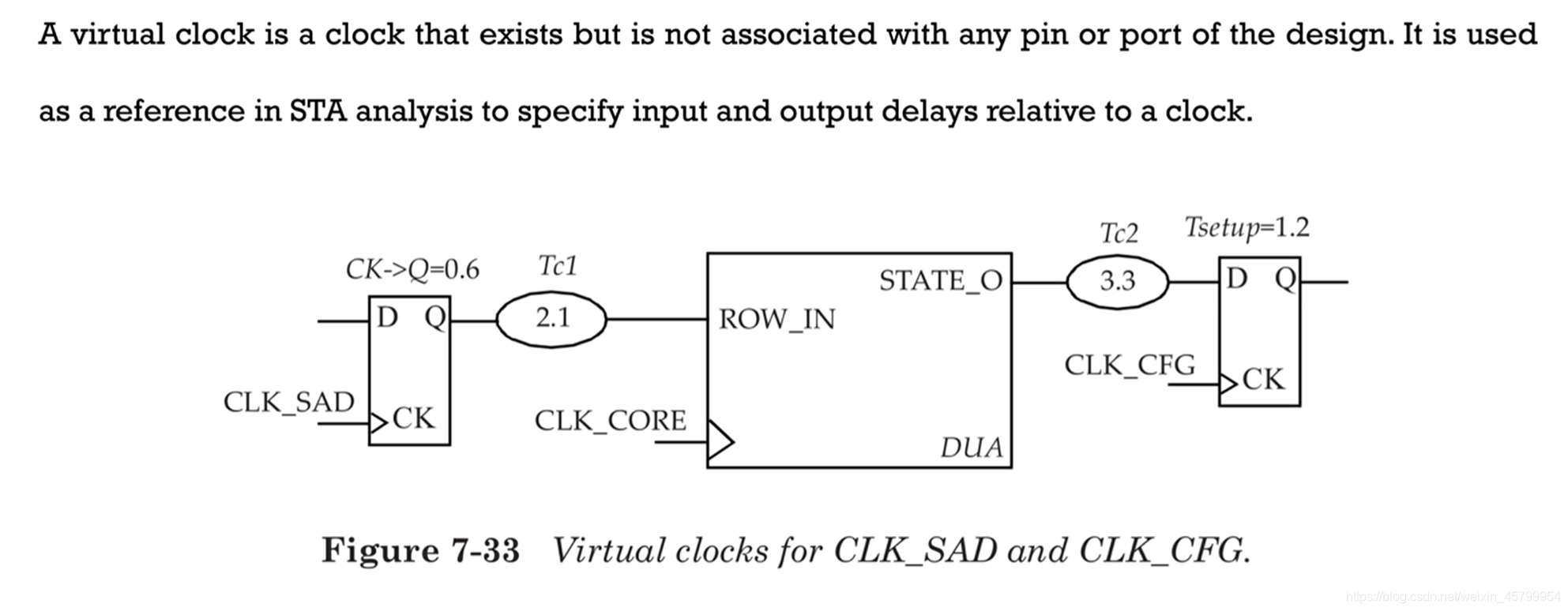

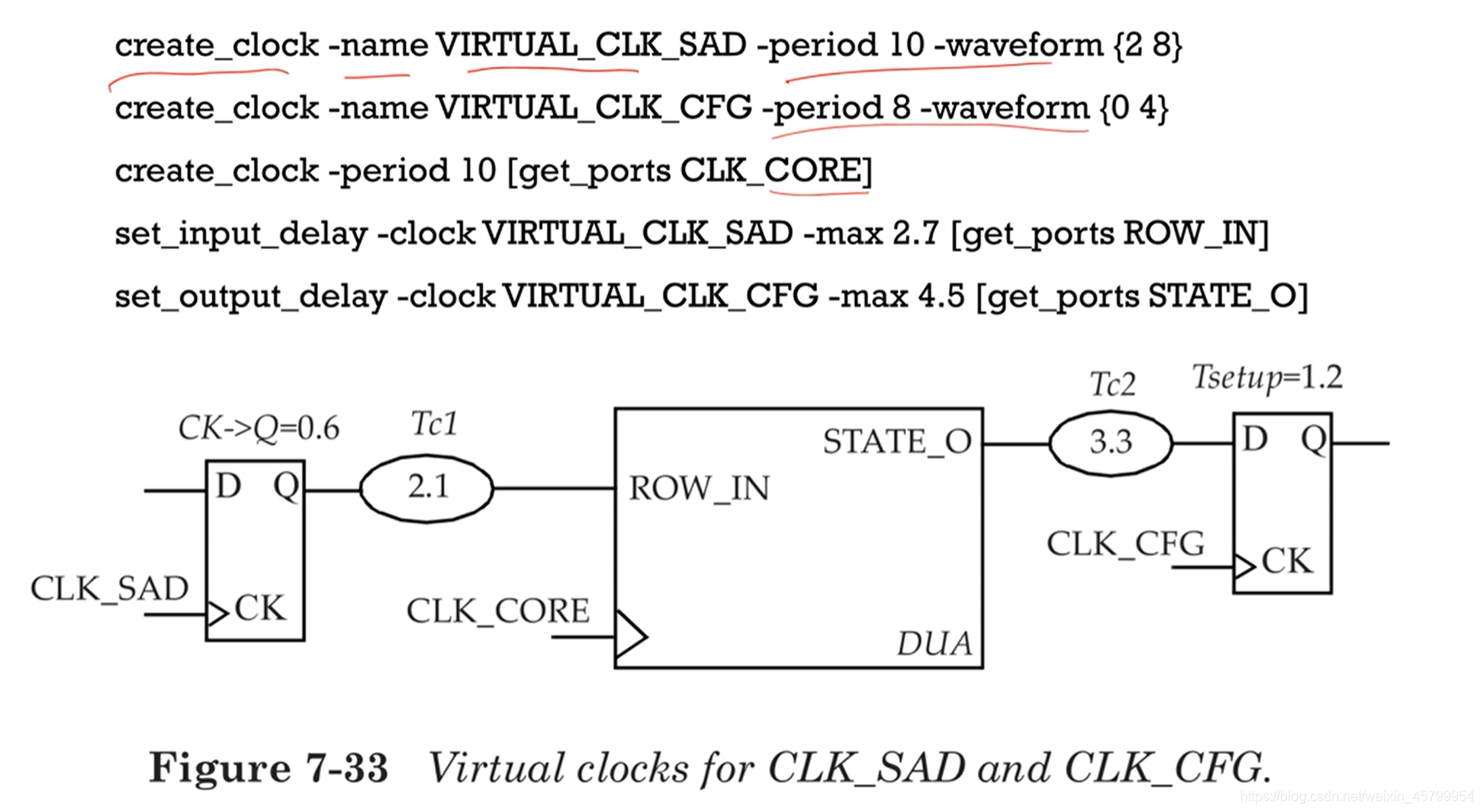

4. Virtual clock

• 指定input或output相关的一个时钟

• 定义 ：不需要指定管脚


5. Refining the Timing Analysis

让静态时序变得更精细化

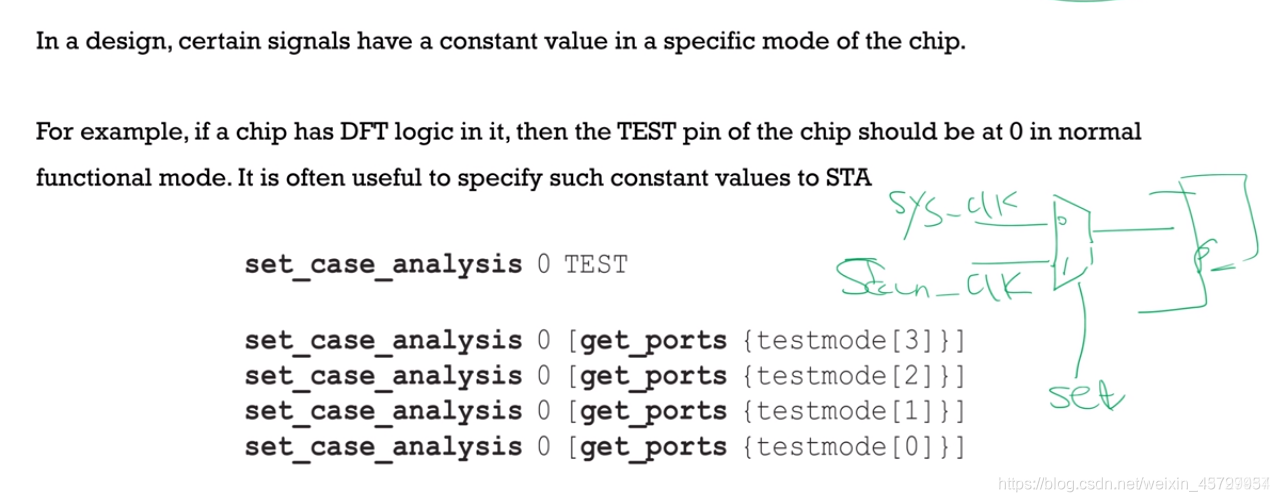

• set_case_analysis
  在静态时序分析过程不分析DFT的TEST时钟相关

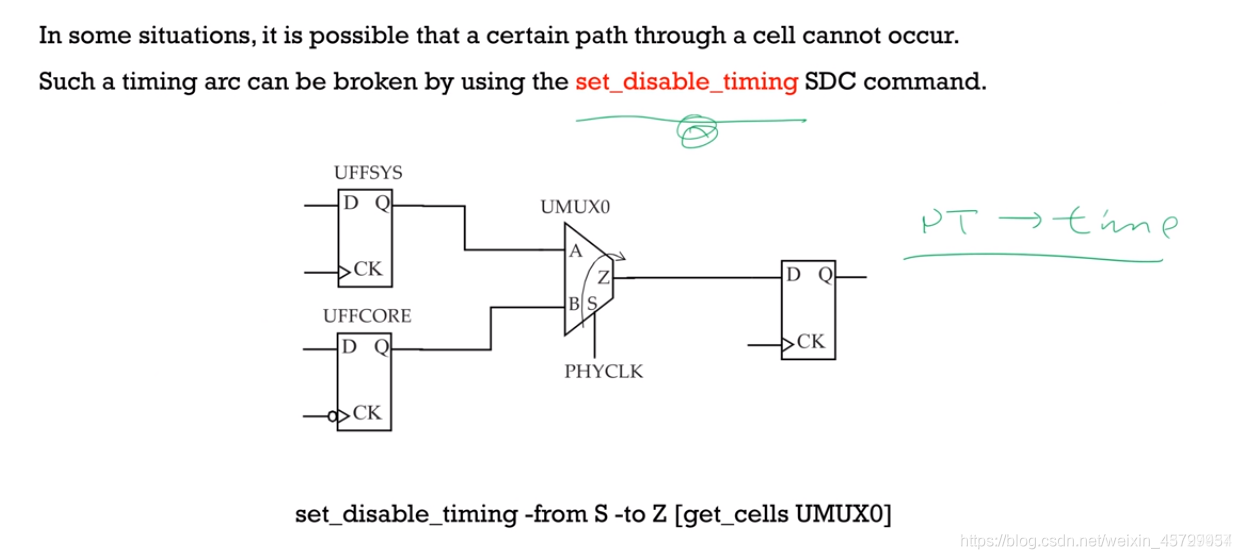

• set_disable_timing
  设置不分析非时序路径

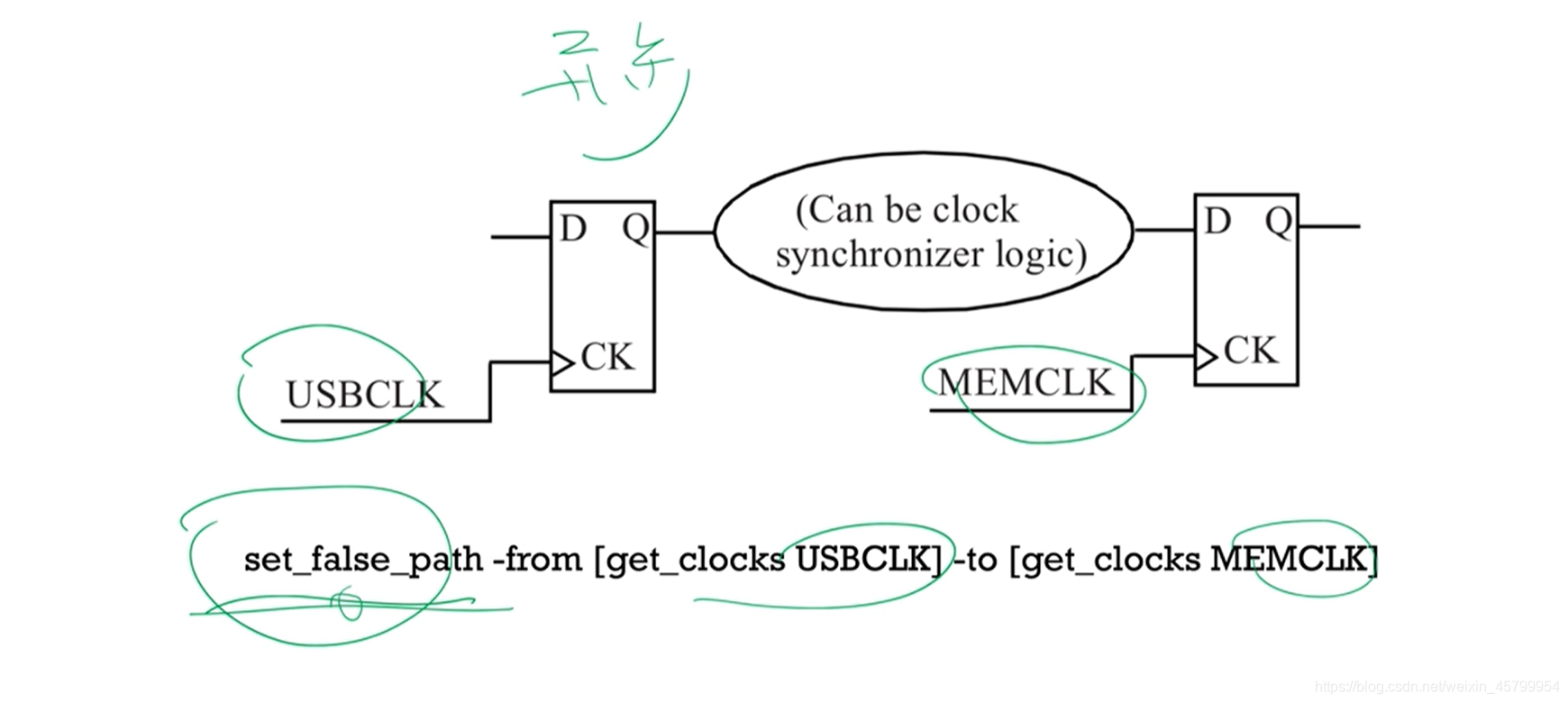

• set_false_path
  伪时序路径：如跨时钟域

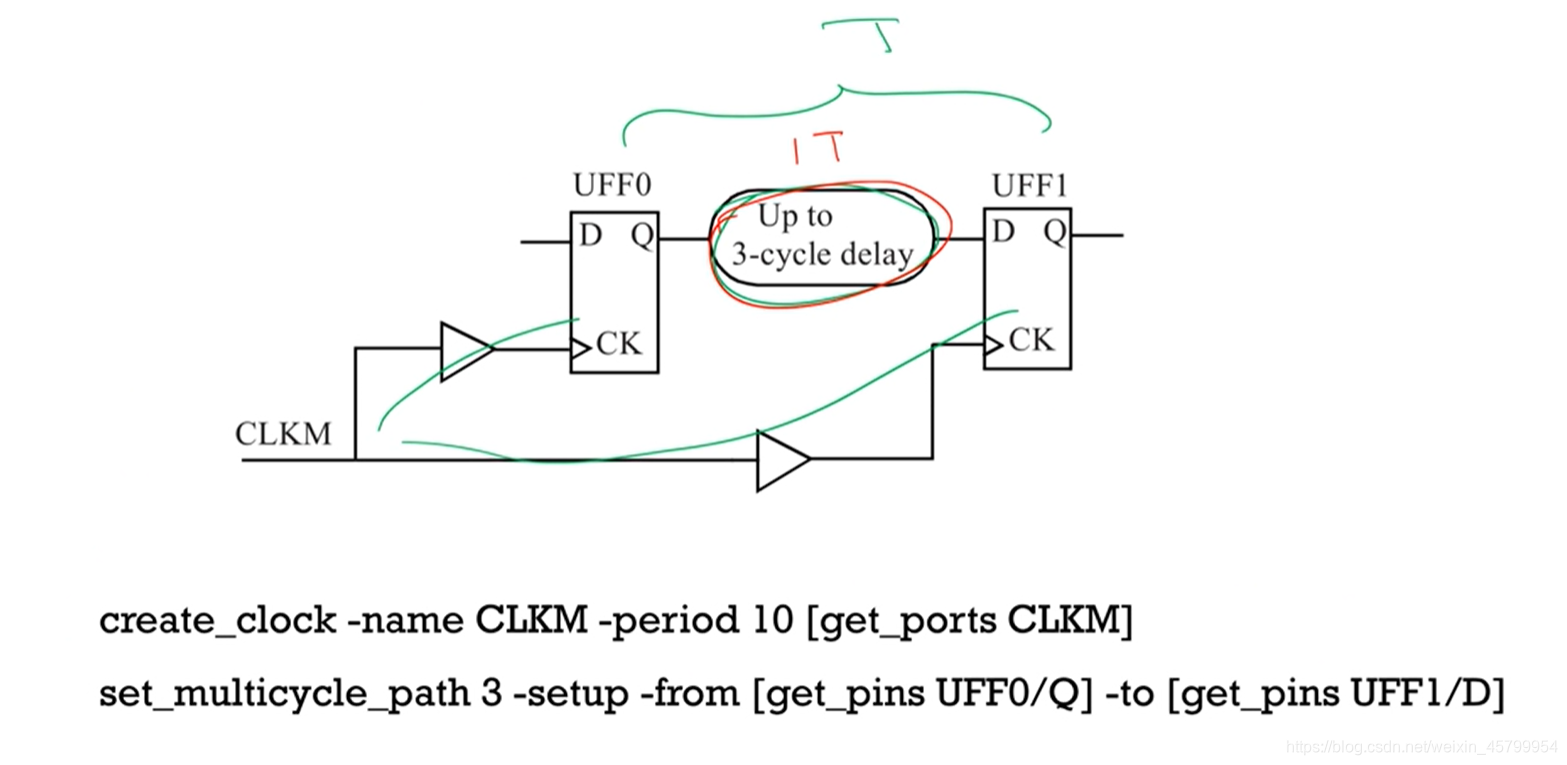

• set_multicycle_path
  设置多周期约束，前端人员指定
