楔子: 2017年年底的泰国曼谷, SIGGRAPH Asia会议上, 来自马普所的 Javier Romero, Dimitrios Tzionas(两人都是 Michael J. Black的学生)发布了事实性的手部参数化模型标准: MANO [1]。 MANO的诞生意味着 Michael J. Black团队在继人体参数化模型 SMPL后, 事实性的将能够表达人类动作和意图所涉及的主要部分(肢体, 脸部和手部)都用参数化模型来表达。有趣的是, 马普所的第一个主流的人脸模型 FLAME也在本次会议被提出，考虑到 SMPL的首秀出现在2015年的SIGGRAPH Asia(日本神户)上, 不得不说, 马普所的人体模型系列和亚洲有着不解之缘。

首先, 让我们回答一个问题, 为什么我们需要用到MANO参数化模型?

其答案也很简单: 结合深度学习和MANO参数化模型, 我们可以仅凭单张手部图像, 回归出其手部对应的2D/3D Pose, 从而可以在诸如UE5, Unity等引擎里进行手势的驱动。

注意: MANO本身是不可学习的, 即Optimization-Free的一个部分, 通常可以将其简化理解为网络中的一个Layer

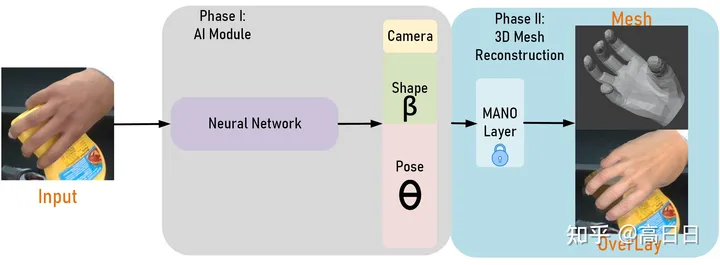

如图所示, 任意给定一张手势图片, 可以通过神经网络(Phase I)来估计参数化模型MANO的系数(Pose, Shape, Camera, 这里的Camera指的是相机内参)来重建出手势图片对应的理想化的3D网格(Mesh)以及渲染出对应的效果(OverLay)。

在基于MANO参数化模型的手部姿态估计(hand pose estimation)中: 是给定一张手部特写图片，估计其姿态(2D/3D keypoint)的位置(通常是21个)。既然知道了关键点的数量，那么其定义的标准也是非常重要的：

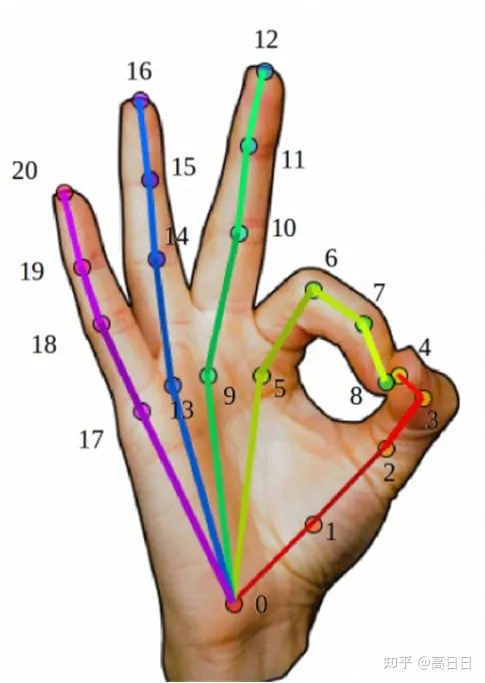

如图所示, 从手腕处的0号节点开始算, 一共有21个手部的关键点/landmark来表征手部的姿态。

主流的手部姿态估计的技术方案是使用马普所于2017年提出的MANO参数化模型, 在此基础上回归3D坐标, 这是因为MANO有很合理的结构以及定义好的前向动力学树。并且由于马普所在人体人脸人手上的权威性，很多研究都是基于MANO来做的, 所以这进一步导致学术界和工业界对MANO依赖的加深。

简单的初步介绍完毕后，让我们进入正题！Tips:01部分内容主要来自我在2021年写的博客文章[2]

近年来, CVPR, ECCV, ICCV的手部姿态估计论文，基本或多或少的都是model-based, 即基于参数化模型的方案。而其中，最主流的参数化模型就是Javier Romero,Dimitrios Tzionas, Michael J. Black于2017年发表于Siggraph Asia的《Embodied Hands: Modeling and Capturing Hands and Bodies Together》[1].

这篇文章也是在马普所和工业光魔联合提出的《SMPL: A Skinned Multi-Person Linear Model》[3](下文统一简称为SMPL) 的基础上，提出了针对手部的参数化模型，其主要目的是:

To cope with low-resolution, occlusion, and noise, we develop a new model called MANO (hand Model with Articulated and Non-rigid def Ormations) [1].

其目的主要是针对从图像中恢复3D手部姿态的困难情况(低分辨率、遮挡和噪声), 从而提出的一个新的手部参数化模型。

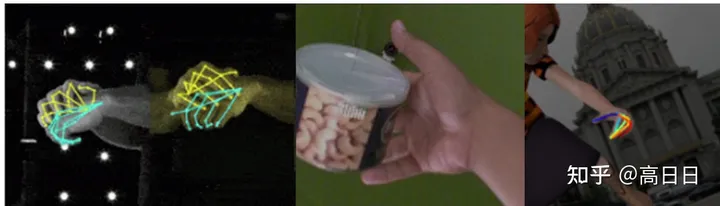

左: InterHand2.6M中的双手交互导致的遮挡(occlusion)和相机阵列带来的噪声(noise), 中: FreiHand中手物交互产生的遮挡(occlusion), 右: RHD合成数据集中手部分辨率低(low-resolution)

[4]

从我个人的理解，MANO这个模型的作用，相当于在图片(2D) -> 3D Hand pose中间加了一个过渡表示(或者说加上了强的先验prior），从而能够使得神经网络可以直接预测遮挡, 低分辨率和噪声影响下的图像的手部姿态。

用不带先验信息的方法，即model-free的方法，对于这些情况的姿态估计效果通常就会失败。而自从有了参数化模型MANO，由于MANO是由

“1000 high-resolution 3D scans of hands of 31 subjects in a wide variety of hand poses.”

得到，其中包括抓握，不良光照等场景。

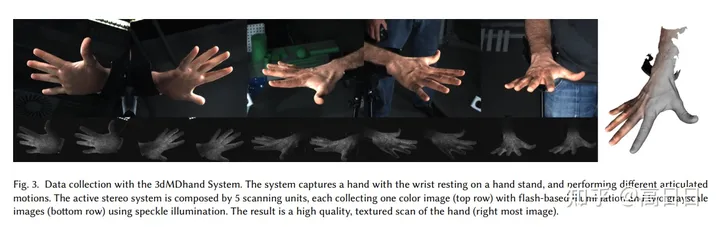

MANO所用的数据采集系统

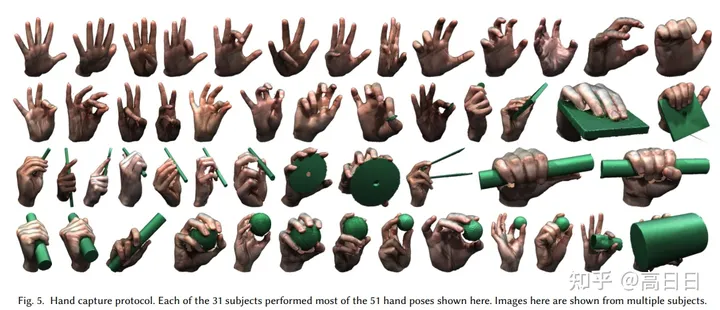

MANO采集手势的示例

所以，根据18年以来的众多手部姿态分析工作表明：使用MANO参数化模型，对于估计出一个合理且准确的手部姿态，有至关重要的作用。

需要注意的是，由于手部是分段刚性的(articulated objects), 因此手部的建模还是有一定难度的，马普所用了来自美国亚特兰大的3dMD公司[5]的扫描设备，花费不菲… 采集设备的视频如下所示:

那么，MANO作为一个 3D参数化模型，其参数都有哪些呢？

778个vertices 1538个faces，并根据 16个关键点 +从vertices中获取 5个手指指尖的点，构成完整的手部链条，或者叫做前向动力学树(forward kinematic tree)。
只包含手掌和5根手指，区分左右手，但是不包含手腕部分。

示意图来自DART(NeurIPS 2022), 原始的MANO模型只有粉色部分, 即MANO模型不包含手腕部分。

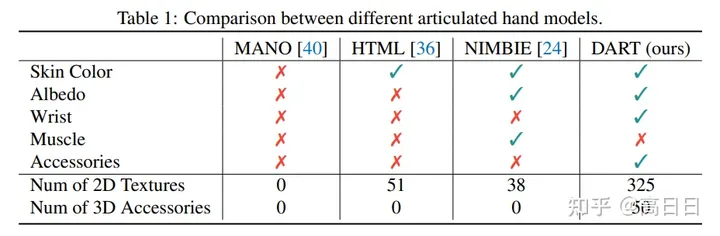

从2017年以来, 手部参数化模型的事实性标准就是MANO。其Mesh层面的属性, 如Vertex, Edge和Face等, 基本没什么太大的变化，而后续的手部参数化模型，如HTML，NIMBIE以及DART，主要是从纹理和肌肉等角度对MANO进行了扩充：因为原始的MANO不像人脸参数化模型BFM一样, 缺乏显式的包含纹理基(Texture Basis)，因此无法表征复杂的，高质感的纹理。

MANO(SIGGRAPH Asia 2017), HTML(ECCV 2020), NIMBLE (SIGGRAPH 2022), DART (NeurIPS 2022)

HTML[6]

HTML: A Parametric Hand Texture Model for 3D Hand Reconstruction and Personalization

HTML是第一个带贴图的手部参数化模型，是由当时在马普所实习的Neng Qian(Christian Theobalt组)做的，他现在在米哈游做一些和游戏相关的研究和开发。

HTML的本质上就是在MANO的基础上加了一个表示纹理的appearance basis，此basis的获得是由PCA获得，值得注意的是，此模型和MANO兼容。

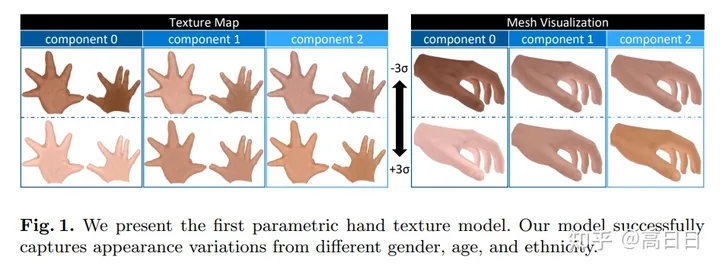

HTML纹理基的示意图

虽然从创新性上来说，HTML是非常不错的，但是其恢复出来的纹理质量还是和真实的数据不够贴近：包括没有真实感的掌纹，指甲，汗毛等等。

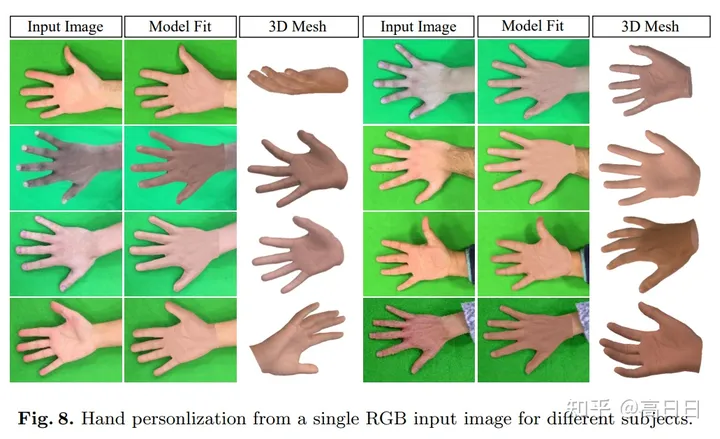

基于HTML重建出来的带贴图的Mesh的OverLay效果图，可以看出颜色并不是和给定原图完全一致。

NIMBLE [7]

NIMBLE: A Non-rigid Hand Model with Bones and Muscles

NIMBLE是开创性的结合了肌肉和骨骼的参数化模型，其纹理和渲染的质量也非常的出色（借助了Blender引擎的Cycles渲染器）。其作者yuwei Li是上海科技大学Jingyi Yu的博士生, 是个很优秀的小姐姐。

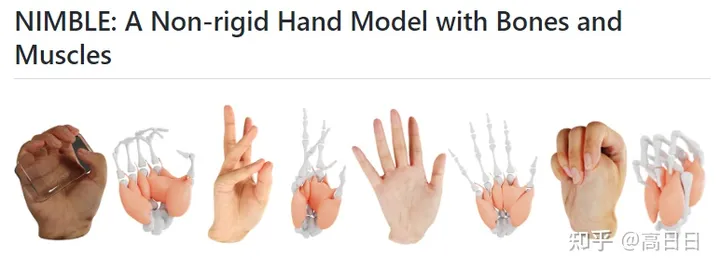

NIMBLE示意图：包含肌肉，骨骼和高质量的纹理

此论文开创性的使用MRI数据来构建骨骼和肌肉，其纹理也是由Appearance model来控制, 渲染质量非常高。

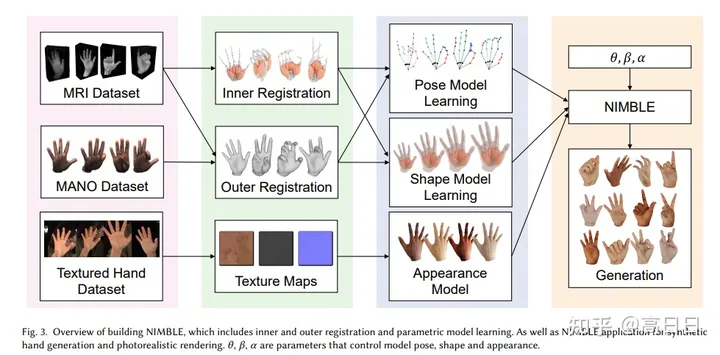

NIMBLE的构建流程

美中不足的是，NIMBLE的模板mesh的Vertex, Faces数量远超标准版MANO, 使得其在实际应用中的开销变的很大(将近

倍的顶点数量差距)，很难直接用于工业级的手部姿态估计任务。

MANO	NIMBLE
778	14,970

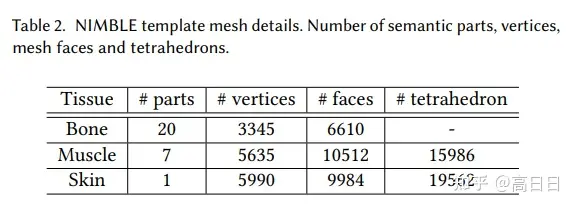

NIMBLE模板Mesh的统计信息，其顶点数量约为MANO的20倍。

DART[8]

DART: Articulated Hand Model with Diverse Accessories and Rich Textures

不同于HTML和NIMBLE的隐式构建Appearance Model来控制纹理，DART一力降十会，直接采用大量高质量的人工4K纹理贴图的办法，构建了300+高质量纹理贴图，并通过随机的offset的方式，模拟各种各样的肤色，伤痕，纹身，指甲颜色，并首次考虑了手腕和手指上常见的饰品，以期模拟合成数据对真实数据的逼近。

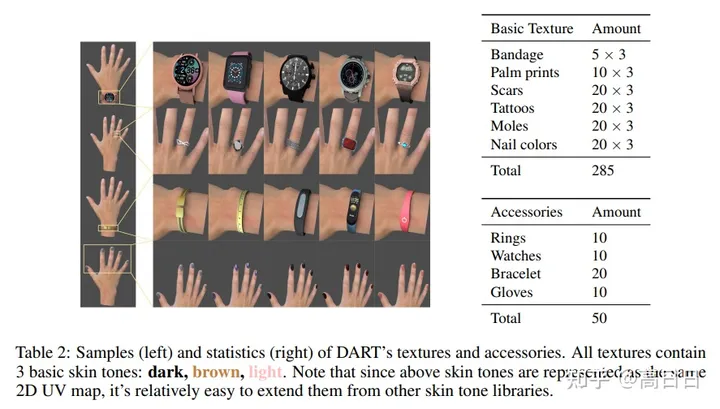

DART的300+高质量纹理贴图

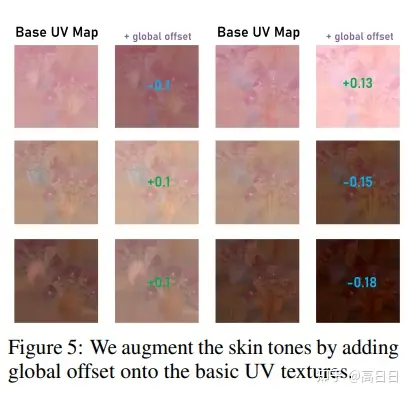

通过对贴图的随机offset，可以模拟各种各样的肤色

由于饰品的存在，DART基于MANO做了一个手腕部分的扩展，从而能够模拟手表手链戴在手上的效果：

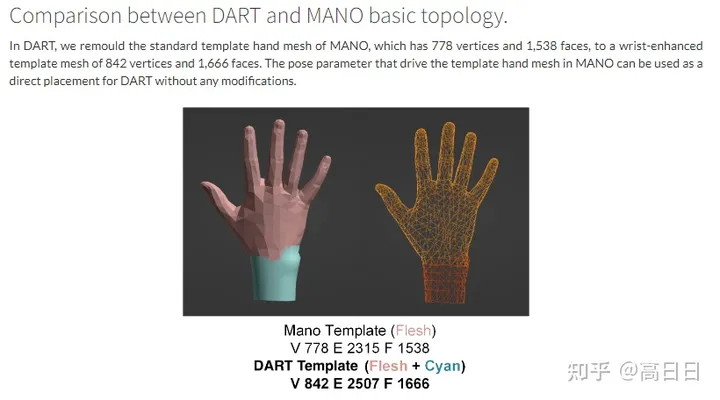

MANO template mesh v.s. DART template mesh

此外，DART还做了一个基于Unity的图形界面，可以允许用户自定义的生产自己的合成数据(任意视角、背景和光照)，从而使得DART可以用于合成带有3D 精准Ground Truth的合成数据集(Synthetic data)，可以用于提升神经网络在极端视角，光照等情况下的手部姿态估计能力。

DART还有一个合成数据集DARTset，里面的一些示意图如下所示，可以看出和真实场景拍摄的数据很相似。

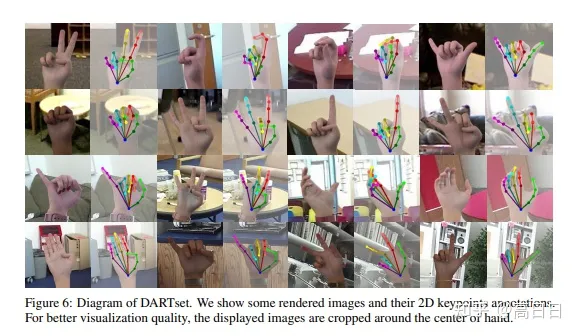

DARTset的示意图

有趣的是，这三篇工作的第一作者都是90后的国人，这说明我们在手部参数化模型的研究中取得了很大的进展！

从左到右: Neng Qian (HTML), Yuwei Li (NIMBLE), Daiheng Gao (DART)

本节简单分为两个部分进行阐述, 一方面是手部参数化模型的主要应用场景：3D手部姿态估计和虚拟人驱动。另一方面则是一些3D手部模型最新的研究成果，基于Neural Radiance Field (简称NeRF)对手部进行隐式建模。

3.1 单目3D手部姿态估计

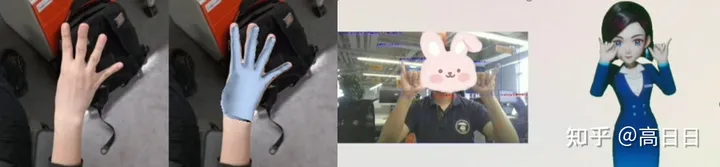

左: 3D重建Mesh贴合手部的结果; 右: 3D手部姿态估计驱动数字人做相同的手势

如图所示，3D手部姿态估计能够用于3D数字人的驱动，相比使用动作捕捉手套来说，基于参数化模型的手部姿态估计具有成本低，效率高的优势(只需要1个百元级的摄像头即可)。

这里，简单的根据3D手部姿态估计的方法类别进行了整理了表格，每个类别会找1~2个代表性的算法。

算法	中稿年份	特点
3D Hand Shape and Pose from Images in the Wild	CVPR2019, 牛津大学	深度学习+MANO参数化的最直接回归3D手部姿态的经典方法
ObMan	CVPR2019, 马普所	单目手物交互方法，并提出了一个数据集
I2L-MeshNet	ECCV2020, 首尔大学	提出了image-to-lixel(line&pixel)的方法，不同于直接回归MANO参数，I2L-MeshNet是预测Mesh的每个vertex的1D heatmap
Mesh graphormer	ICCV2021, 微软	结合图卷积和Transformer进行激进的per-vertex的姿态估计
MobRecon	CVPR2022, 快手	结合图卷积(Graph CNN)和MANO进行手部参数化估计

3.2 隐式(Implicit)手部建模

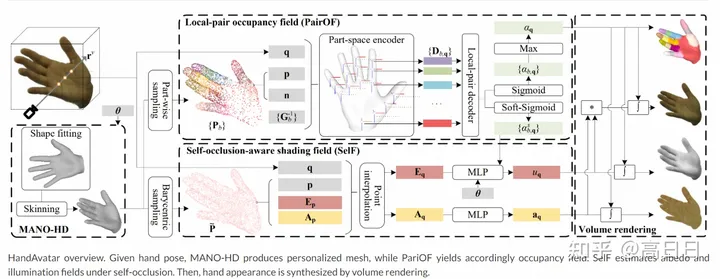

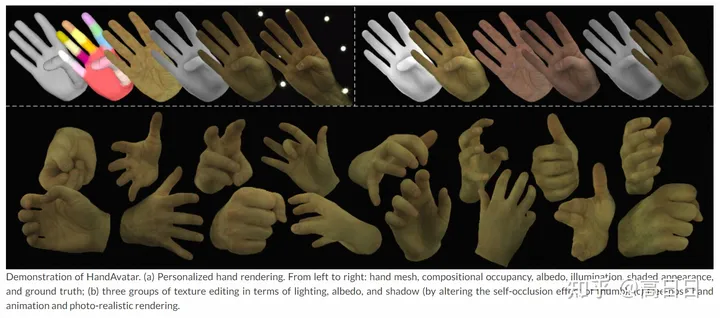

随着NeRF[9]技术的发展，再加上人们对MANO的不满足: 顶点数少，不能够模拟精准的3D手势等原因，以Meta和小冰为代表的团队进行了3D手部隐式建模(或者称为multi-view hand reconstruction)的研究：

LISA (CVPR2022)[10]

LISA: Learning Implicit Shape and Appearance of Hands

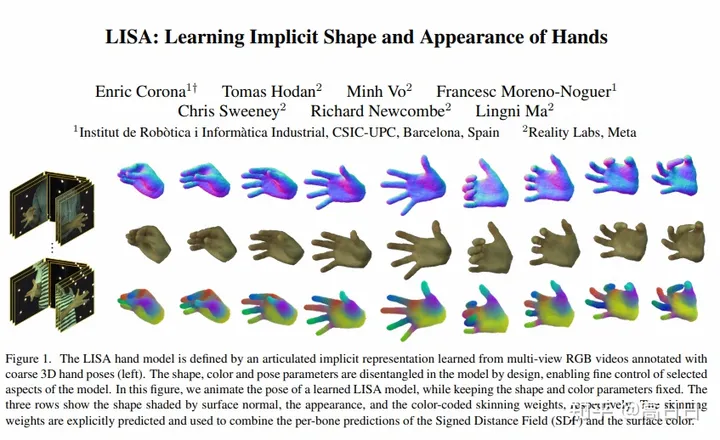

LISA是基于InterHand2.6M[4]搭建的，是Enric Corona在Meta实习期间的工作。因为InterHand2.6M有手部图片各个视角的相机参数等信息，这满足了重建NeRF的基本条件。虽然LISA能够隐式的通过NeRF，表达hand shape and appearance，但是其对于Pose的控制是不行的。
