前言

• STP协议虽然能够解决环路问题，但是由于网络拓扑收敛较慢，影响了用户通信质量，而且如果网络中的拓扑结构频繁变化，网络也会随之频繁失去连通性，从而导致用户通信频繁中断，这也是很多用户无法忍受的。
• 由于STP的不足，IEEE于2001年发布的802.1w标准定义了RSTP。RSTP 在STP基础上进行了诸多改进优化，使得协议更加清晰、规范，同时也实现了二层网络拓扑的快速收敛。



STP的问题点

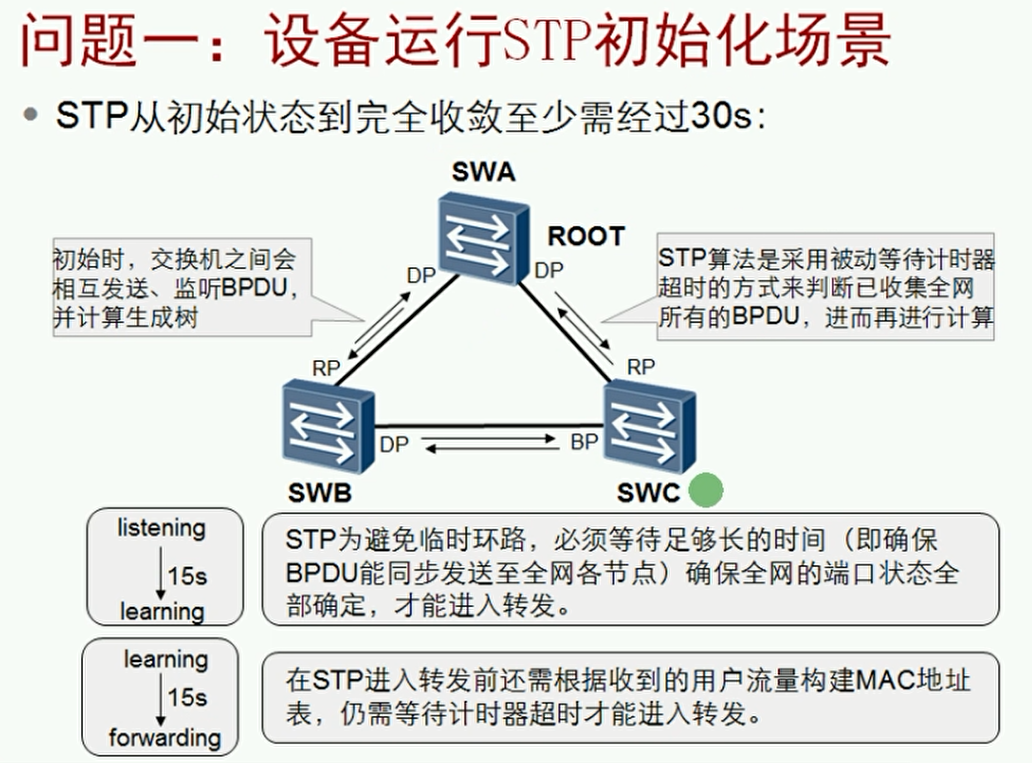

问题一：设备从初始状态到完全收敛至少需要30s

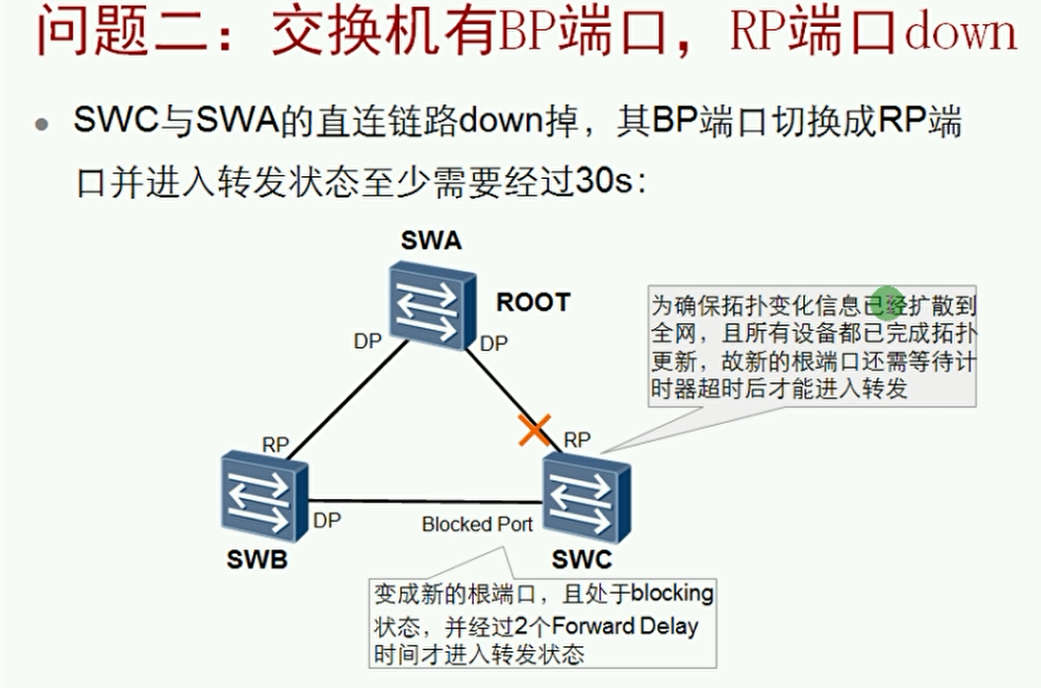

问题二：直连端口故障，将另外端口转换为RP端口，需要至少30s





问题三：非直连端口故障

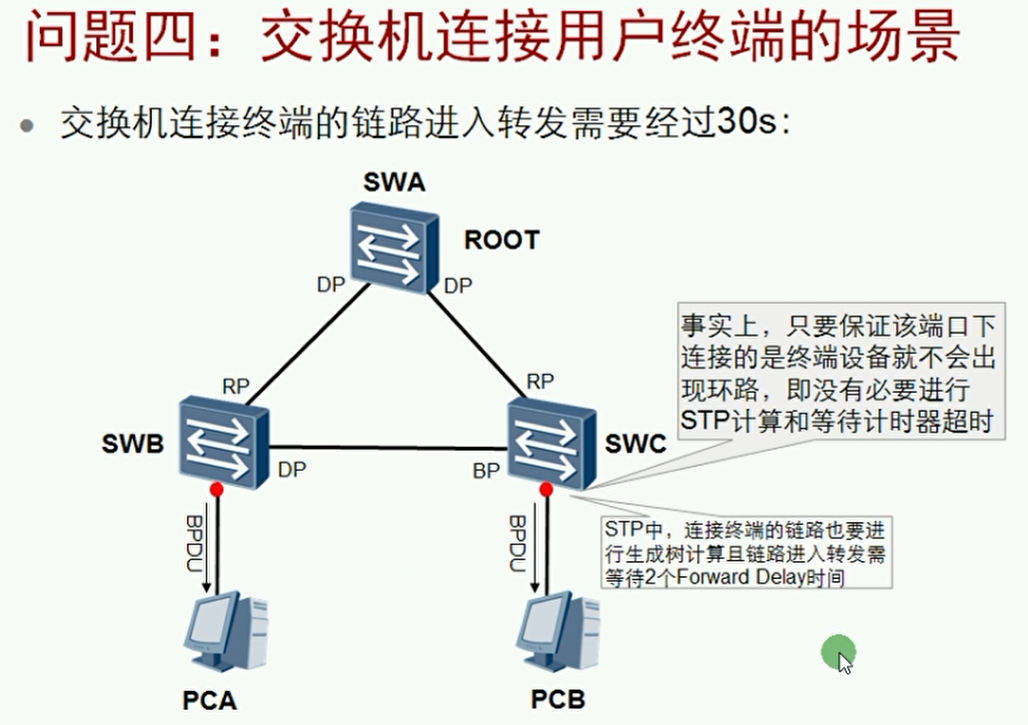

问题四：终端连接上来，需要至少30s

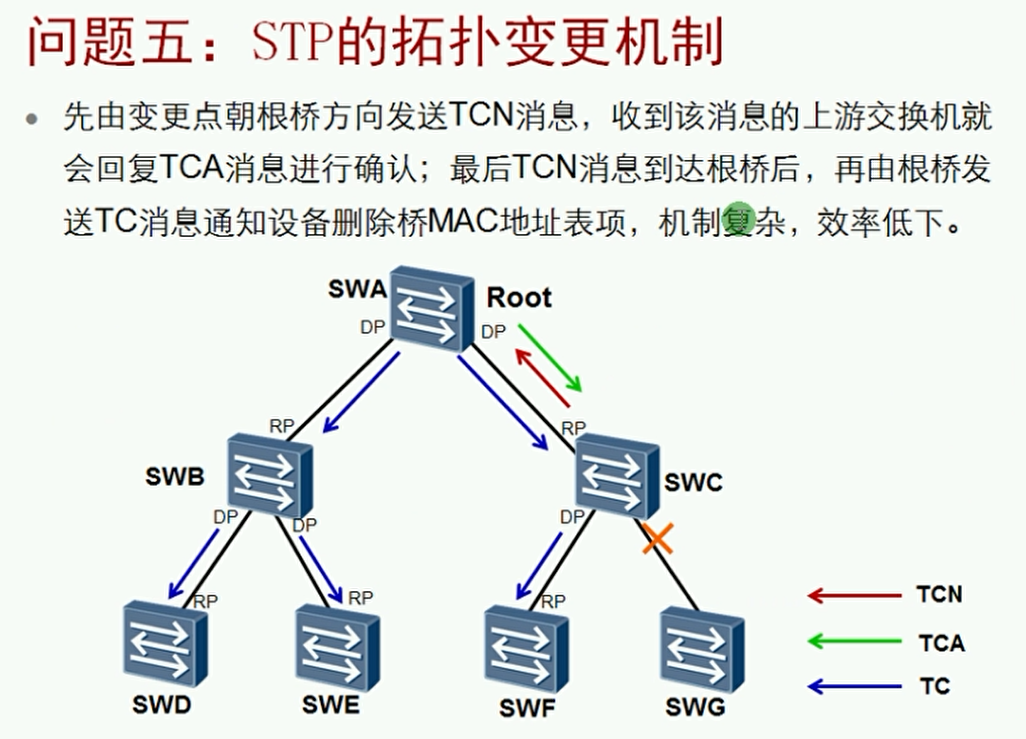

问题五：拓扑变更







STP的不足之处

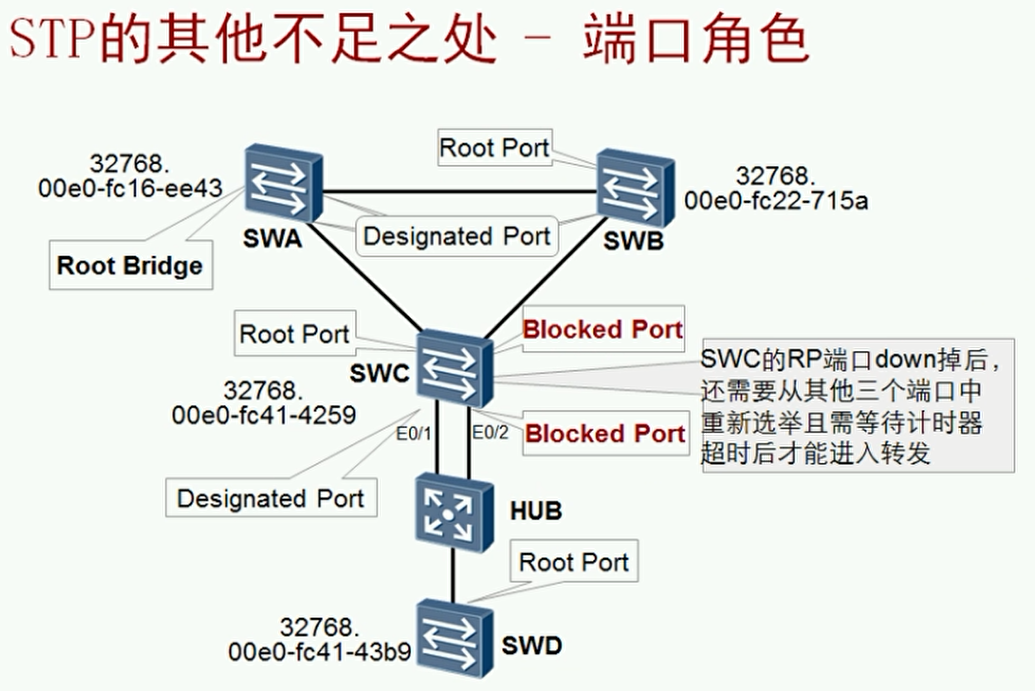

不足之处--端口角色





不足之处--端口状态







RSTP特点



• RSTP具备STP的所有功能，可以兼容STP运行
• RSTP和STP有所不同
  • 减少了端口状态
  • 增加了端口角色
  • BPDU格式及发送方式不同
  • 当交换网络拓扑结构发生变化时，RSTP可以更快地恢复网络的连通性



RSTP端口状态

• RSTP将端口状态缩减为三个
  • Discarding
  • Learning
  • Forwarding





• RSTP将端口角色增加到四个
  • 根端口
  • 指定端口
  • Alternate端口（根端口的备份）
  • Backup端口（指定端口的备份）





端口角色	描述
Root Port 根端口	所在交换机上离跟交换机最近的端口，处于转发状态
Designated Port 指定端口	转发所连接的网段发往根交换机方向的数据 从根交换机方向发往所连接的网段的数据，处于转发状态
Alternate Port 预备端口	根端口的备份，不处于转发状态
Backup Port 备份端口	指定端口的备份，不处于转发状态



RSTP BPDU格式

• 和STP相比不同之处有
  • Protocol Version ID 变为2
  • BPDU Type变为2
  • 使用了Flags字段的全部8位
• 在RSTP BPDU的Flags字段中，除TC以及TCA标志位，还包含P/A标志位、端口状态标志位以及端口角色标志位







针对不同问题的解决办法

前三个问题不用配置任何命令，改用RSTP即自动启用



针对问题一：P/A机制

• P/A机制基本原理（如下图）
  • 首先选出根桥A后，根桥发送一个P置位的BPDU包；（协商）
  •
  • B收到A发送的P置位的BPDU包后，会回一个A置位的BPDU包（确认），同时进入转发状态；
  •
  • A收到B发来的A置位的BPDU包，端口进入Forwarding状态。
  •
• 特点：由于有来回确认机制和同步变量机制，就无需依靠计时器来保障无环。
  • 有了P/A机制后，不用再等15s的计时器，收敛更快。











针对问题二：根端口快速切换根桥









针对问题三：次优BPDU处理机制

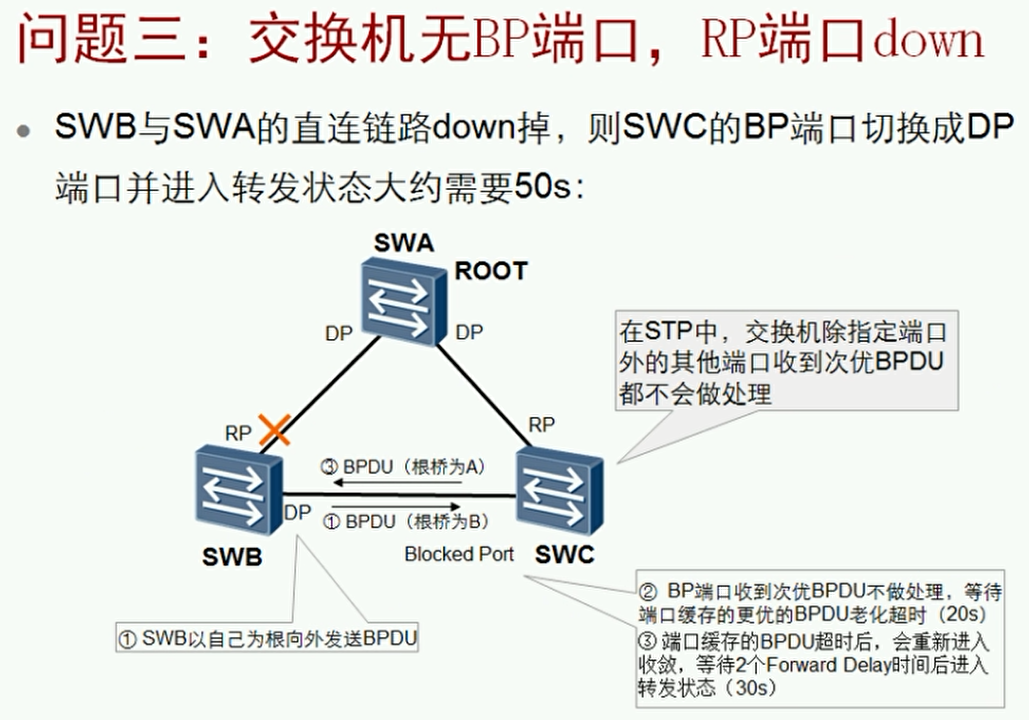

• 非直连端口故障问题（如图）
• SWB的DP端口向SWC发送一个P置位的BPDU包；
• SWC由于知道原最优的BPDU包是SWA，且SWA并没有DOWN，所以会给SWB回一个P置位的BPDU包，且将自身的AP端口角色转换为DP端口；
• SWB收到SWC的P置位的BPDU数据包，回给SWC一个A置位的BPDU包用于确认。









针对问题四：边缘端口的引入

在RSTP中，交换机 连接终端的链路可以立即进入转发状态（因为是连接终端，所以没有必要去进行比较RP、DP等）。

当交换机连接终端设备的接口设置为边缘端口后，如果该端口收到BPDU后，就丧失边缘端口属性，成为普通STP端口，并重新进行生成树计算。

边缘端口收到BPDU包的可能性：

• 该交换机下面连接的是另外一台交换机，并不是真正的终端设备
• 该终端设备开启模拟器，桥接真实网卡，对交换机进行攻击（或者其他攻击）

配置命令：

int g0/0/0

stp edged-port enable









RSTP拓扑改变处理机制

• 拓扑改变触发条件
  • 只有非边缘端口转变为Forwarding状态时，产生拓扑改变
• 拓扑改变处理
  • 在两倍Hello时间内（4s）向所有其他指定端口和根端口发送TC置位BPDU报文
  • 清除除接收到TC报文的端口之外的所有指定端口和根端口学习的MAC地址



下图解释：

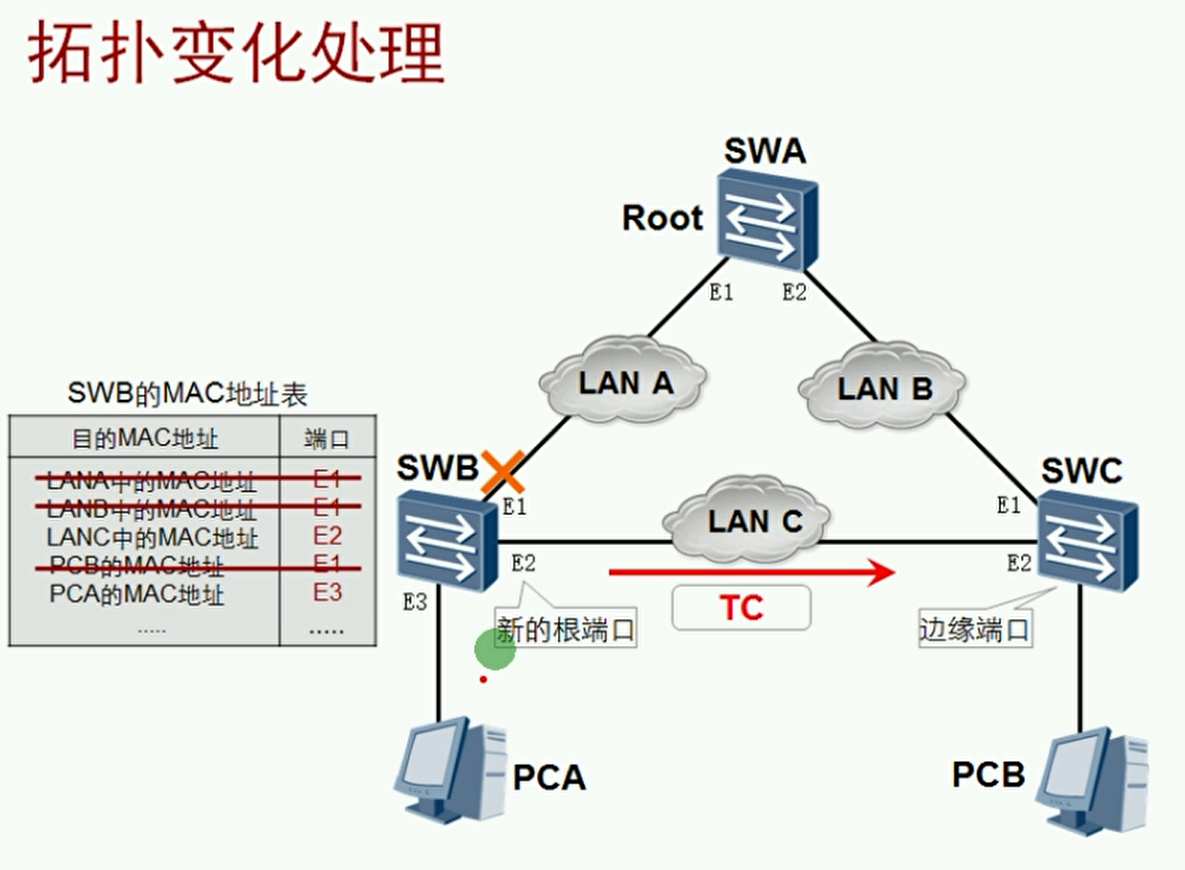

• SWB的E1端口原为根端口，发生故障后，E2端口变为根端口，并向SWC发送TC包
• SWC收到SWB的TC包后，会将原E1端口的所有MAC地址清空，且从E1端口发送TC包到SWA设备
• SWA设备收到SWC发的TC包后，也会清空所有E1端口的MAC地址信息



判断拓扑是否变化的标准：一个非边缘端口迁移到Forwarding状态







RSTP配置



命令	配置
stp mode rstp	配置RSTP模式
display stp	查看RSTP配置信息和参数
stp edged-port enable	配置某个端口为边缘端口
stp edged-port default	配置所有端口为边缘端口
stp edged-port disable	禁用边缘端口
