文章目录

1、新建CAN DataBase

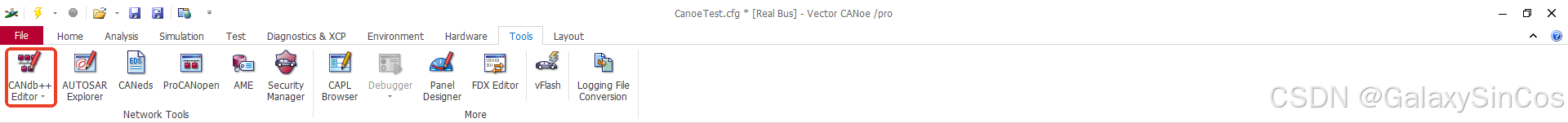

打开CANoe，在CANoe的Tools菜单栏内，点击CANdb++Editor 打开DBC编辑软件
在这里插入图片描述

Figure1. CANdb++ Editor

DBC编辑器打开后的界面如下：
在这里插入图片描述

Figure2. CANdb++ Editor 界面

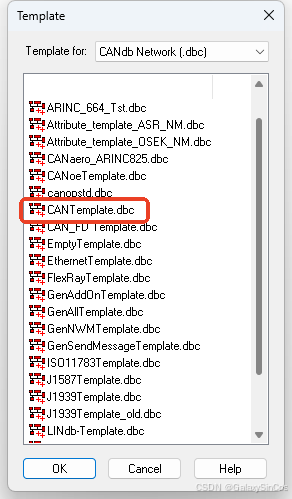

点击File，在弹出的窗口中选择Create DataBase，后面弹出的窗口用于选择DBC模板，我一般选择CANoeTemplate或者CAN Template。

在这里插入图片描述

Figure3. CANdb++ Editor Template

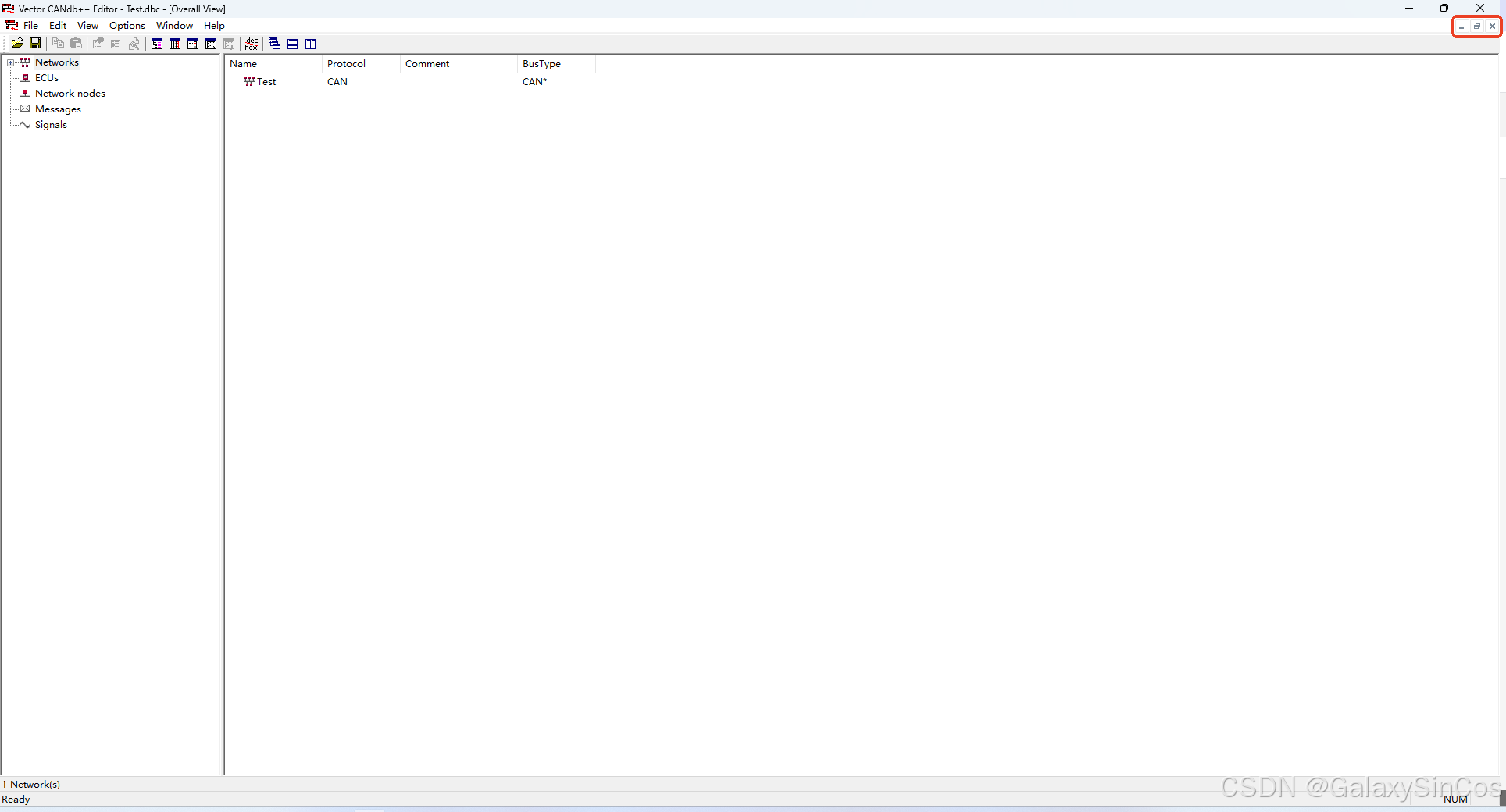

本次选择CAN Template，点击ok，在随后弹出的窗口中，选择一个文件夹作为这个DBC的路径，点击保存即可。保存后的界面如图所示，点击一下放大按钮把界面放大便于观看：
在这里插入图片描述

Figure4. Test.dbc

2、新建节点

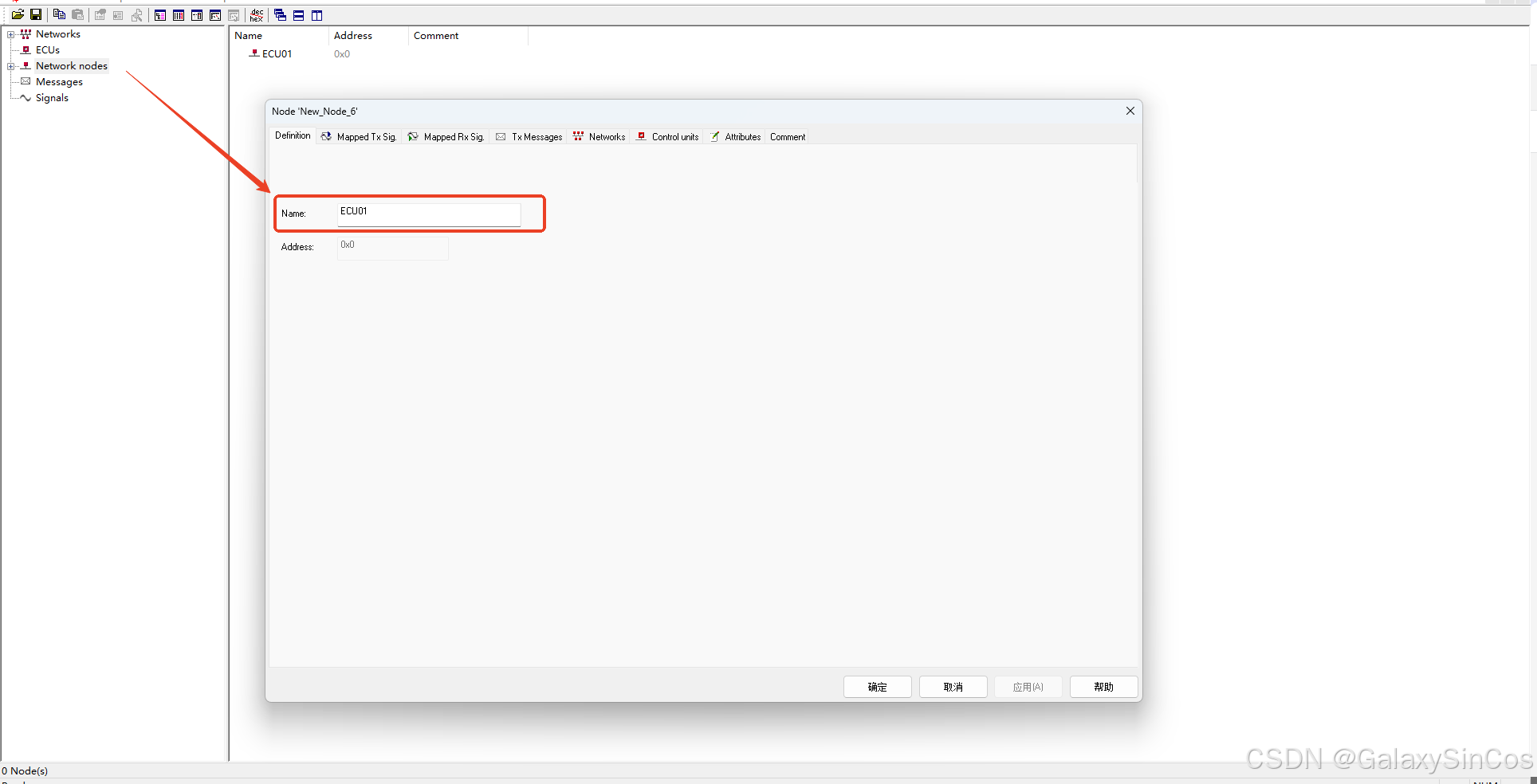

节点（NODE）是本DBC中所有报文的发送者和接收者的定义（可以简单认为是ECU）。在Network node处右击鼠标，点击new新建一个节点（ECU），给这个节点赋予一个名称，随后点击确定即可，本文新建两个节点ECU01和ECU02来进行互相的收发。
在这里插入图片描述

Figure5. Network nodes（Part-1）
