【TMz模式电磁波的2D FDTD中的PML】模拟PML作为TMz模式EM波的2D-FDTD的吸收边界条件（Matlab代码实现）

最新推荐文章于 2025-06-02 11:14:48 发布

荔枝科研社

最新推荐文章于 2025-06-02 11:14:48 发布

阅读量257

点赞数 3

文章标签： matlab 算法开发语言

本文链接：https://blog.csdn.net/weixin_46039719/article/details/148276271

版权

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

⛳️赠与读者

💥1 概述

一、引言

二、PML的基本原理

三、TMz模式电磁波的2D-FDTD模拟

四、PML作为吸收边界条件的性能分析

五、结论与展望

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学，什么是电的时候，不要觉得这些问题搞笑。哲学是科学之母，哲学就是追究终极问题，寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它居然给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

以下是一份关于模拟PML（Perfectly Matched Layers，完美匹配层）作为TMz模式电磁波（Electromagnetic Wave，EM波）的二维有限差分时域（Finite-Difference Time-Domain，2D-FDTD）吸收边界条件的研究文档：

一、引言

在电磁仿真领域，FDTD是一种流行的数值计算方法，它基于时间步进和空间离散化来求解麦克斯韦方程。TMz模式电磁波是指电场分量主要在z方向，磁场分量在x和y方向的电磁波。在处理此类电磁问题时，为了模拟开放或半开放空间，必须在计算域的截断处设置适当的吸收边界条件。PML作为一种高级的吸收边界条件，在FDTD模拟中被广泛应用。

二、PML的基本原理

PML通过引入一组特殊的介质参数，这些参数在边界层内逐渐变化，使得入射到边界的电磁波能够无反射地被吸收。这些介质参数通常包括复数介电常数和磁导率，它们使得电磁波在PML层内逐渐衰减。

三、TMz模式电磁波的2D-FDTD模拟

网格划分：在二维空间中，将计算区域划分为离散的网格点，每个网格点上定义电场和磁场分量。
介质属性：定义模拟区域内的介质属性，包括介电常数和磁导率。对于TMz模式，主要关注z方向的电场分量和x、y方向的磁场分量。
源的设置：在模拟区域内设置点源或线源，以产生初始的电磁场扰动。
PML设置：在计算域的截断处设置PML层，定义PML层的厚度、复杂系数等参数。
迭代计算：通过迭代计算，更新每个时间步上所有网格点上的电场和磁场分量。
输出与可视化：保存和可视化模拟结果，如电场强度、磁场强度、能量传播路径等。

四、PML作为吸收边界条件的性能分析

吸收效率：通过分析PML层对入射电磁波的吸收效率，评估其作为吸收边界条件的性能。通常，增加PML层的数量会提高吸收效率，但也会增加计算量。
数值稳定性：研究PML层内介质参数的变化对数值稳定性的影响。确保在模拟过程中不会出现数值不稳定现象。
参数优化：通过调整PML层的参数（如厚度、复杂系数等），找到最佳的参数组合，以在保证数值稳定性的前提下提高吸收效率。

五、结论与展望

PML作为一种高级的吸收边界条件，在TMz模式电磁波的2D-FDTD模拟中表现出良好的性能。通过优化PML层的参数，可以进一步提高其吸收效率和数值稳定性。未来，可以进一步研究PML与其他吸收边界条件的组合使用，以及将PML应用于更复杂的电磁仿真问题中。

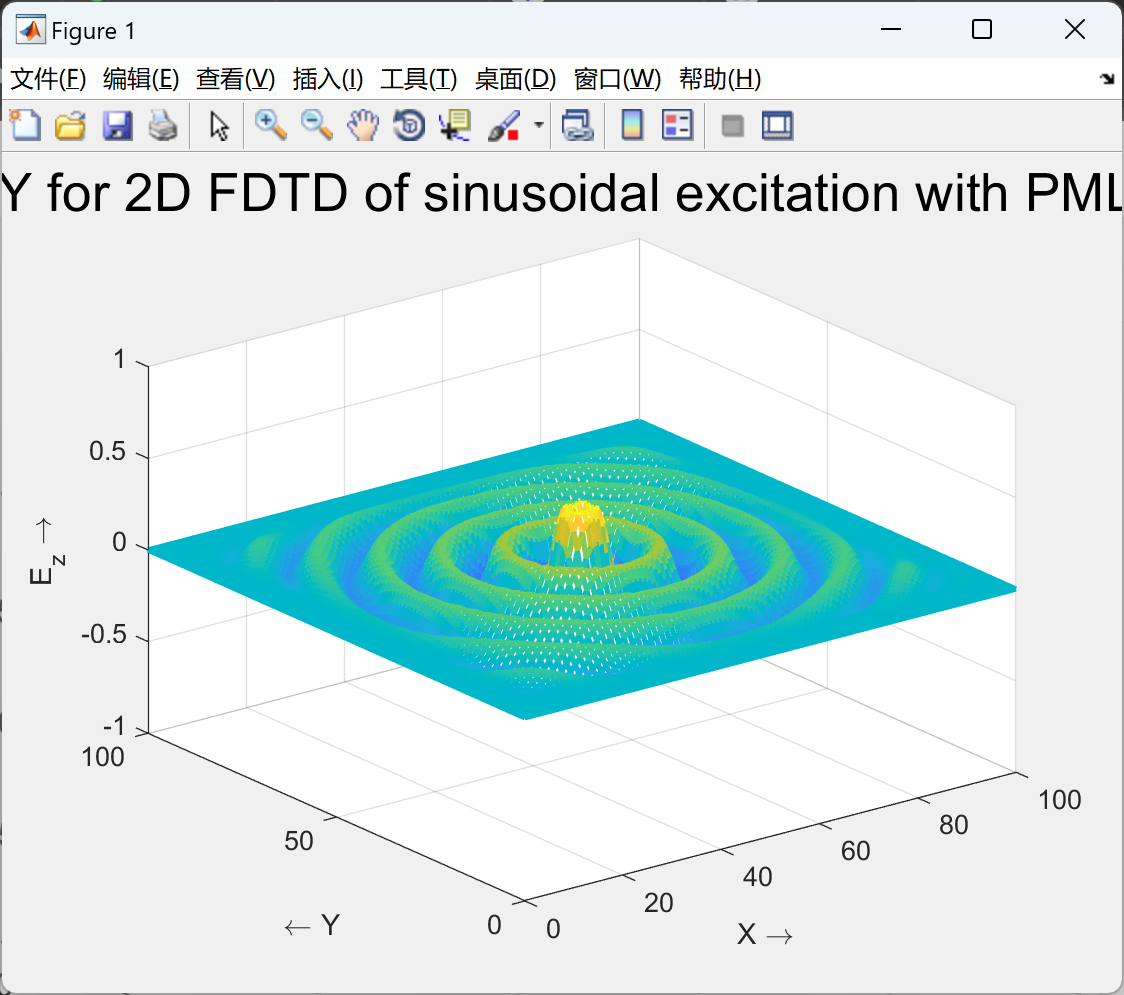

📚2 运行结果

部分代码：

% Defining PML parameters
length_pml_x = xsteps/5; % width of PML along x-direction
length_pml_y = ysteps/5; % width of PML along y-direction

xn = zeros(1,xsteps);
yn = zeros(1,ysteps);
fi1 = zeros(1,xsteps);
fi2 = ones(1,xsteps);
fi3 = ones(1,xsteps);
gi2 = ones(1,xsteps);
gi3 = ones(1,xsteps);
fj1 = zeros(1,ysteps);
fj2 = ones(1,ysteps);
fj3 = ones(1,ysteps);
gj2 = ones(1,ysteps);
gj3 = ones(1,ysteps);

gaz = ones(ysteps,xsteps);
gbz = zeros(ysteps,xsteps);

for ii = 1:length_pml_x
xnum = length_pml_x-ii ; % making the transition at problem space smooth, i.e. making zero conductivity at boundary of PML and problem space
xn(ii)=0.333*((xnum/length_pml_x)^3 );
fi1(ii)=xn(ii); % for 1-side of PML in x-direction
fi1(xsteps-ii)=xn(ii); % for 2nd-side of PML in x-direction
fi2(ii)=1/(1+xn(ii));
fi2(xsteps-ii)=1/(1+xn(ii));
fi3(ii)=(1-xn(ii))/(1+xn(ii));
fi3(xsteps-ii)=(1-xn(ii))/(1+xn(ii));
gi2(ii)=1/(1+xn(ii));
gi2(xsteps-ii)=1/(1+xn(ii));
gi3(ii)=(1-xn(ii))/(1+xn(ii));
gi3(xsteps-ii)=(1-xn(ii))/(1+xn(ii));
gaz(:,ii)=1/(1+2*xn(ii));
gaz(:,xsteps-ii)=1/(1+2*xn(ii));
gbz(:,ii)=2*xn(ii);
gbz(:,xsteps-ii)=2*xn(ii);

end

for jj = 1:length_pml_y
ynum = length_pml_y-jj ; % making the transition at problem space smooth, i.e. making zero conductivity at boundary of PML and problem space
yn(jj)=0.333*((ynum/length_pml_y)^3 );
fj1(jj)=yn(jj); % for 1-side of PML in y-direction
fj1(ysteps-jj)=yn(jj); % for 2nd-side of PML in y-direction
