Quartus II ：1位全加器设计

一、半加器与1位全加器

1. 半加器

半加器是实现两个一位二进制数加法运算的器件。它具有两个输入端(被加数A和加数B)及输出端Y。

是数据输入被加数A、加数B，数据输出S和数(半加和)、进位C。
A和B是相加的两个数，S是半加和数，C是进位数。
所谓半加就是不考虑进位的加法，它的真值表如下 (见表)：

逻辑表达式：

2. 1位全加器

全加器英语名称为full-adder，是用门电路实现两个二进制数相加并求出和的组合线路，称为一位全加器。一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283。

一位全加器的真值表如下图，其中Ai为被加数，Bi为加数，相邻低位来的进位数为Ci-1，输出本位和为Si。向相邻高位进位数为Ci

二、Quartus II输入原理图实现1位全加器设计

（一）半加器输入原理图

1.新建工程

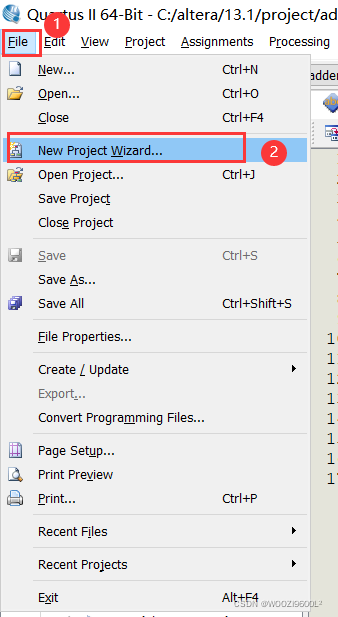

①打开安装好的Quartus II（安装下载教程参考：Quartus II 13.1的安装及使用，Modelsim SE版本的安装及使用方法），点击File->New Project Wizard…

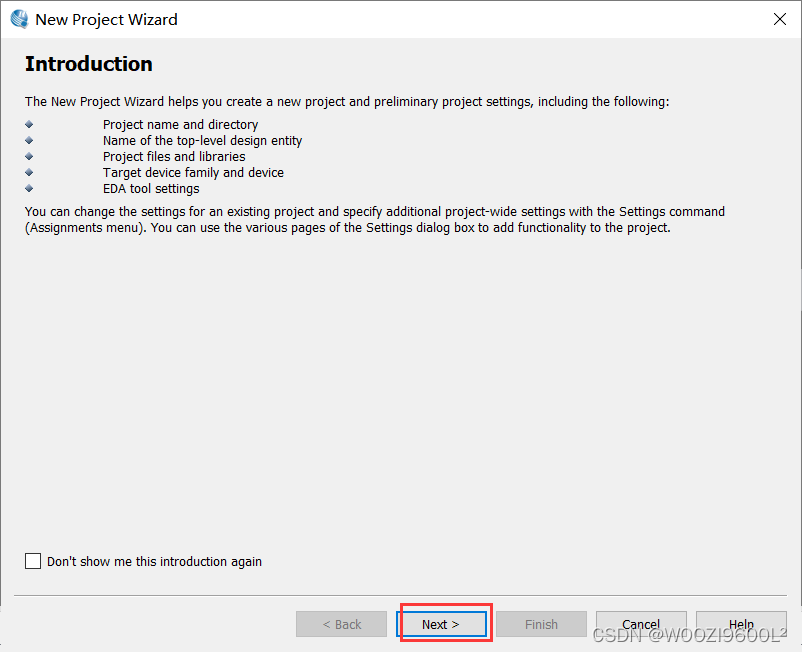

出现以下界面，直接点击next：

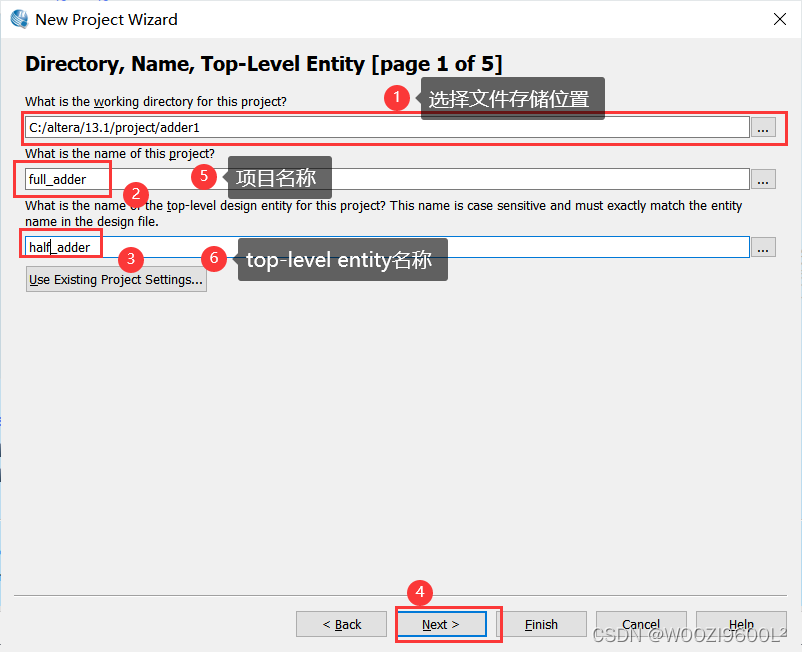

②进入项目名称设置（如图）：

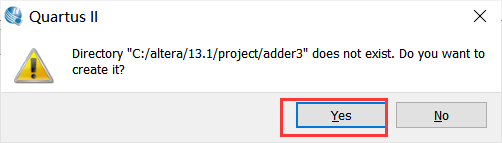

弹出对话框，选择Yes：

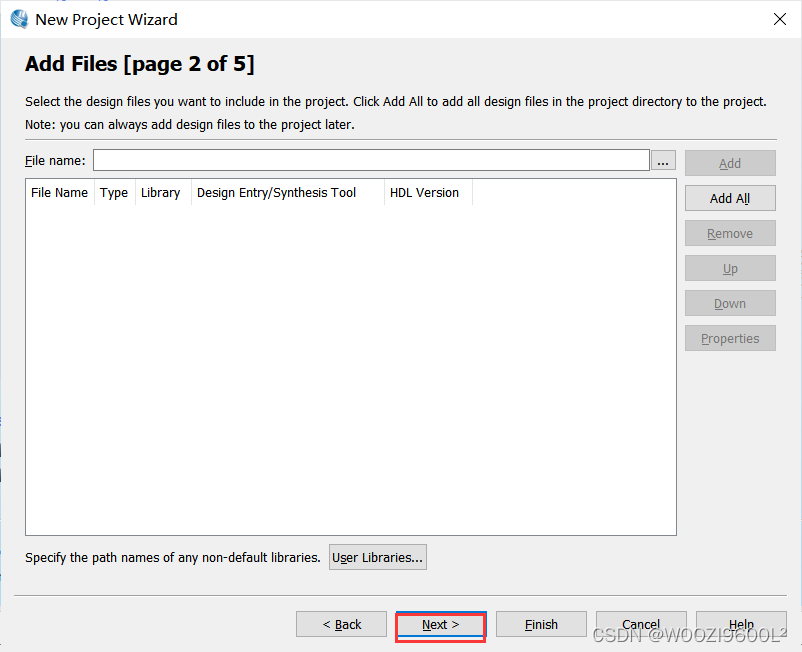

直接点击next:

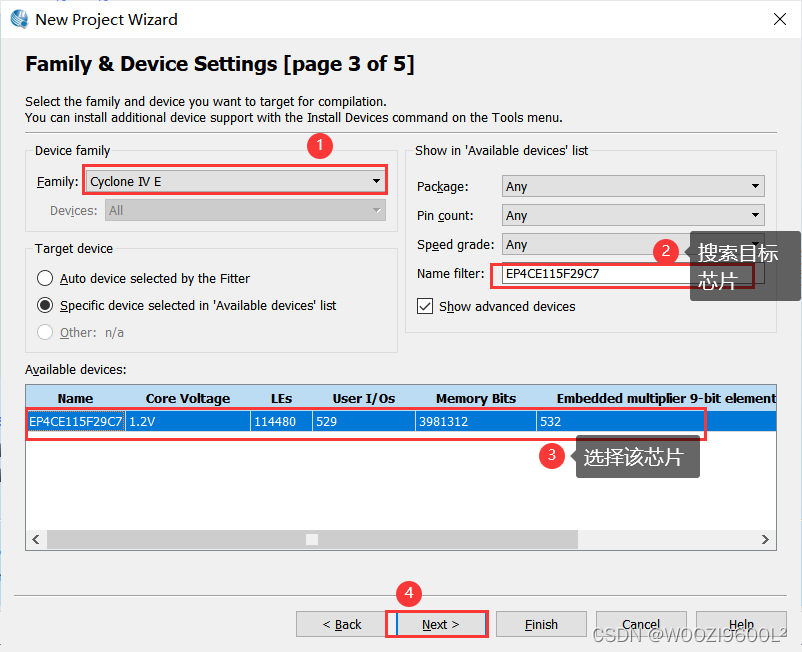

③选择目标芯片：cycloneIVE系列的EP4CE11529C7

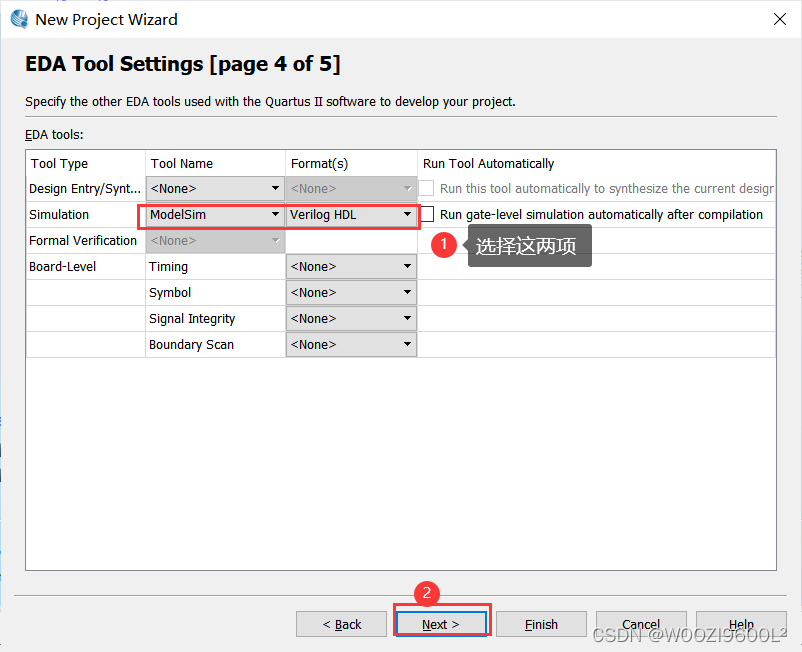

④EDA Tool Setting设置

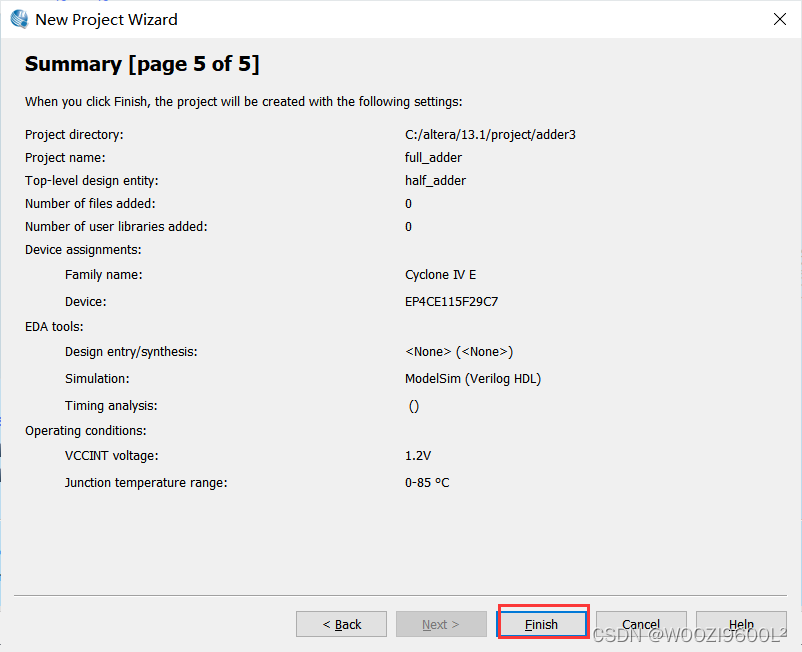

⑤确认信息，点击finish：

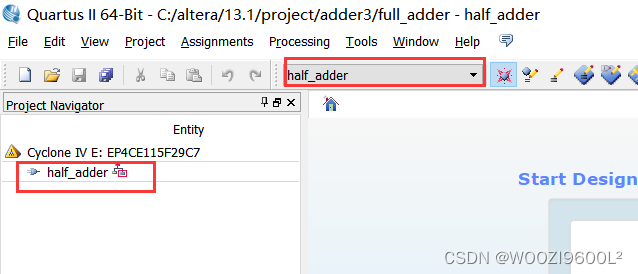

此时界面上会出现顶层文件名和项目名：

2.新建原理图文件

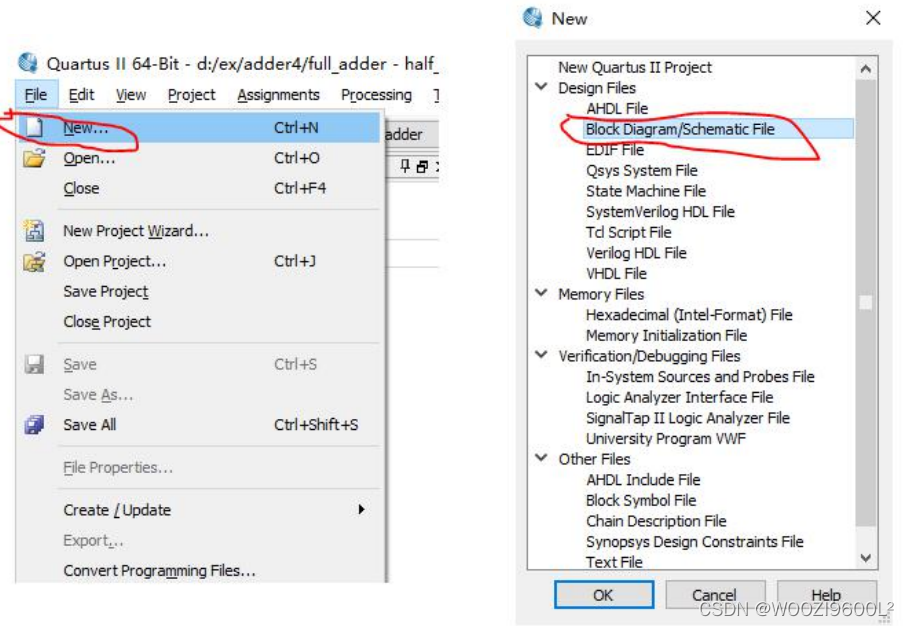

①打开QuartusII,选菜单“File”一“New”，在弹出的“New-”对话框中选择“ Design Files” 的原理图文件编辑输入项“Block block diagram/schematic File"按"OK"后将打开原理图编辑窗。

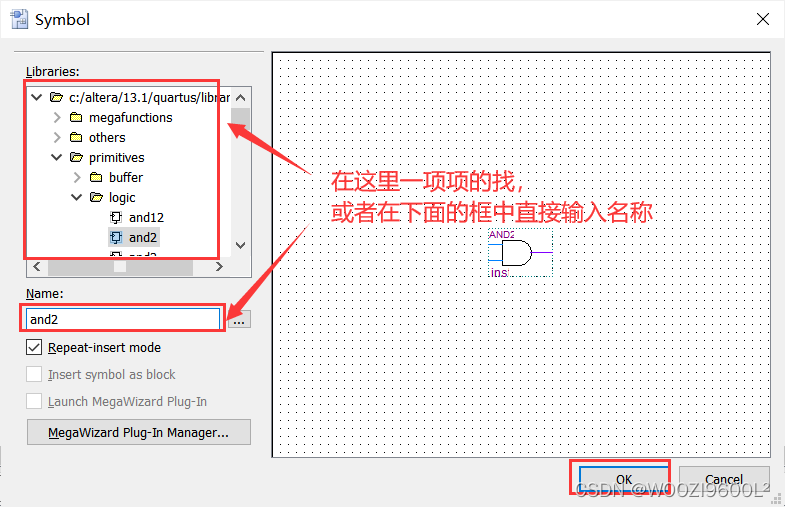

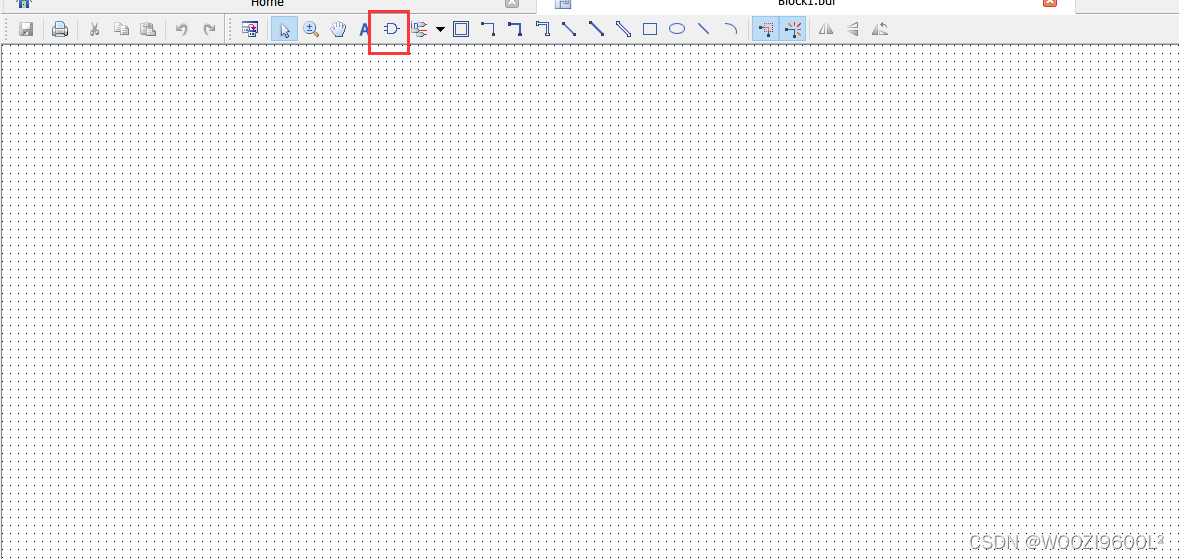

②点击按纽“ Symbol Tool”或直接双击原理图空白处，从“ Symbol”窗中选择需要的符号，或者直接在“name”文本框中键入元件名

分别调入元件and2，xnor和输入输出引脚input和output。并如图用点击拖动的方法连接好电路。然后分别在input和output的PIN NAME上双击使其变黑色，再用键盘分别输入各引脚名:a、b, co和s。
