FPGA ——IP核的封装和调用（vivado）

VIVADO提倡的积木式设计，积木就是IP核。用户可以将功能模块设计做成一个一个IP核，然后“组装”起来成为产品。VIVADO本身提供了很多IP核可供用户使用，例如数学运算（乘法器、除法器、浮点运算器等）、信号处理(FFT、DFT、DDS等）。用户也可以使用第三方的IP核来加快设计，例如使用第三方提供的神经网络处理IP核。开发者也可以开发自己的IP核，自己在各个工程中调用或提供给第三方使用。

目录

IP核封装

IP核调用

---

用一个简单的工程举个例子，工程详解在这篇：

FPGA 多数表决器（含代码）_居安士的博客-CSDN博客

IP核封装

在完成多数表决器工程之后，我们把工程封装成IP核，步骤如下：

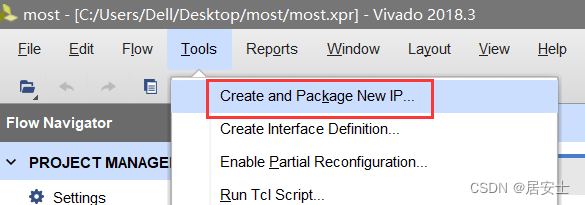

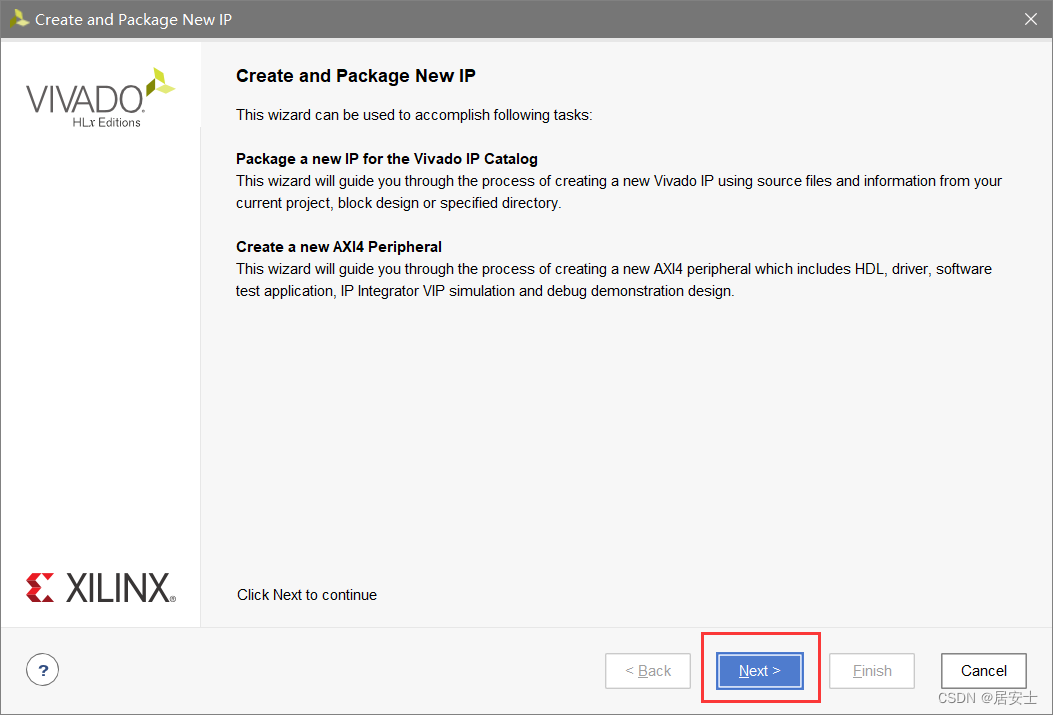

（1）菜单栏tools——create and package new IP，弹出的窗口直接点next

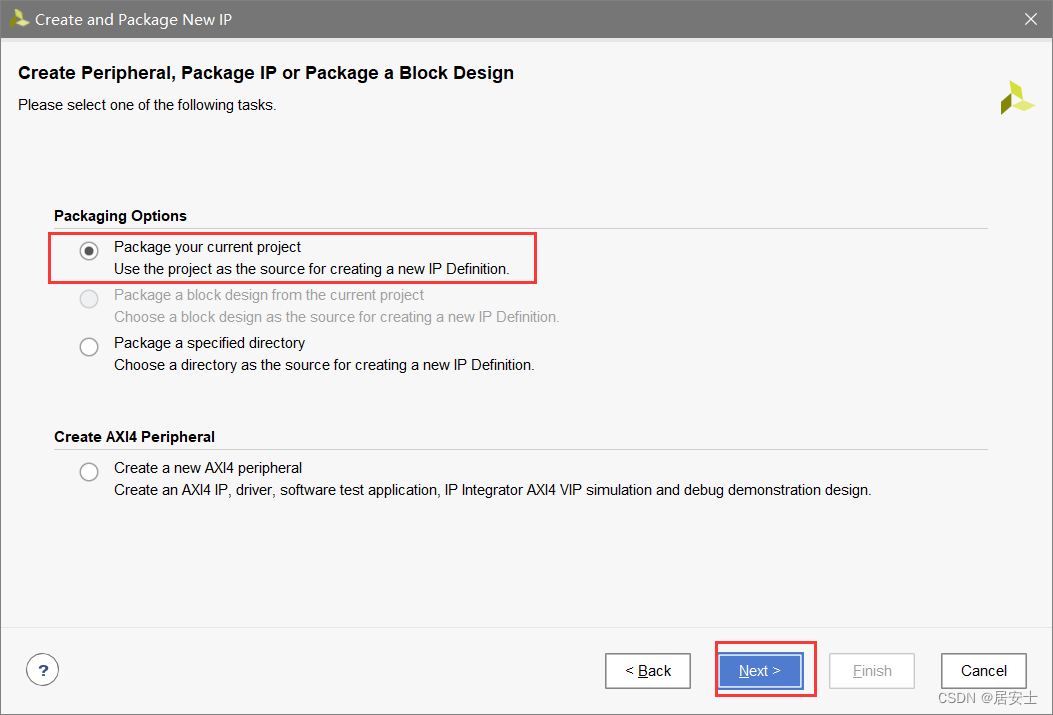

（2）选择第一个 package your current project，点击next

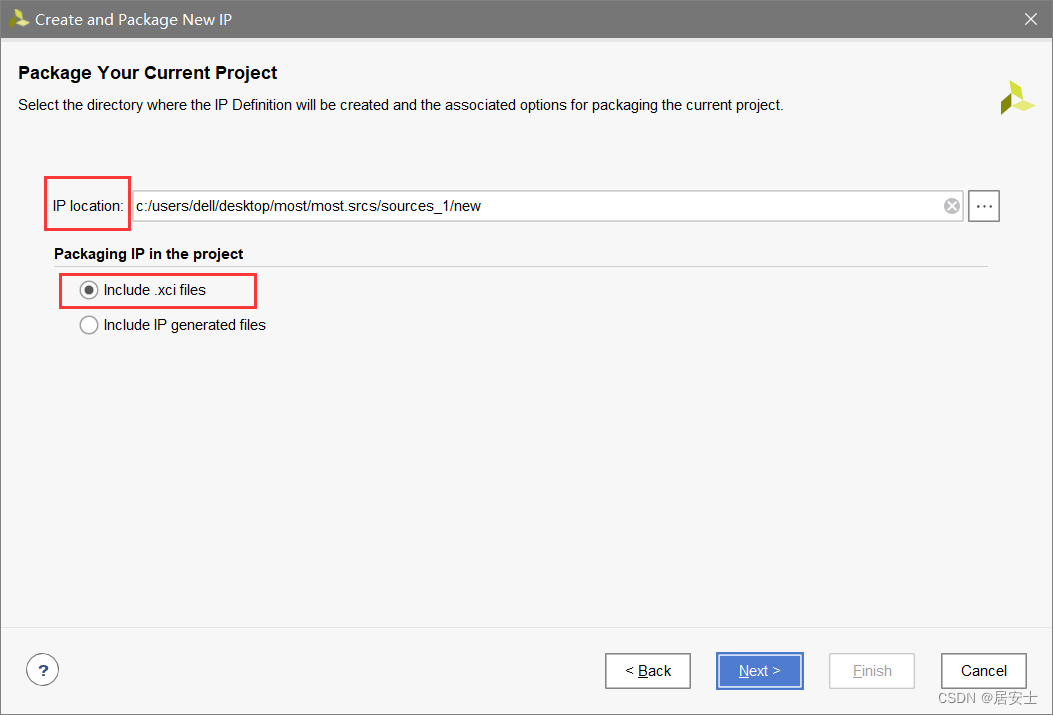

（3）之后弹出的创建和封装IP窗口，可以修改路径，下面的保持选项不变，点击next

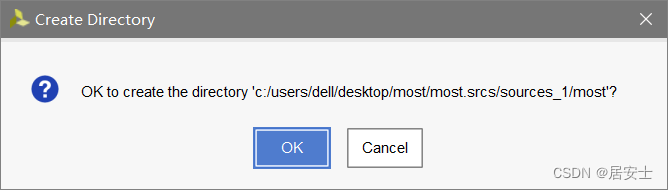

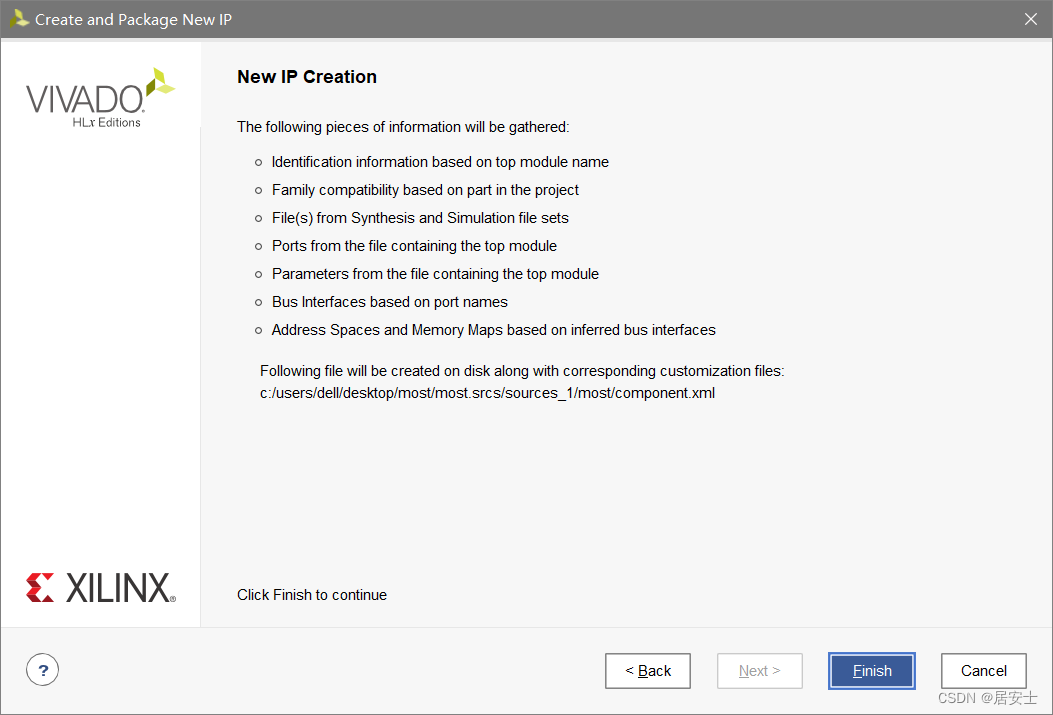

（4）点OK---OK---finish





创建成功会弹出下面的东西：



IP核调用

创建好的IP核，我们直接搜是搜不到的

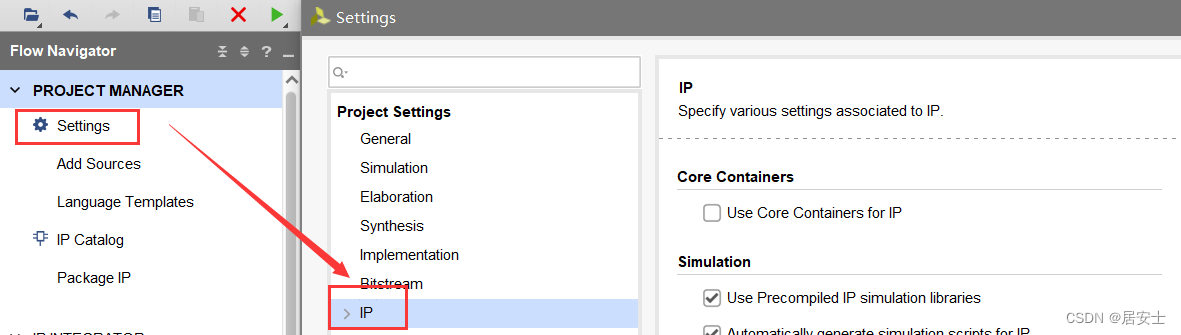

（1）project manager栏setting——弹出的窗口选择IP

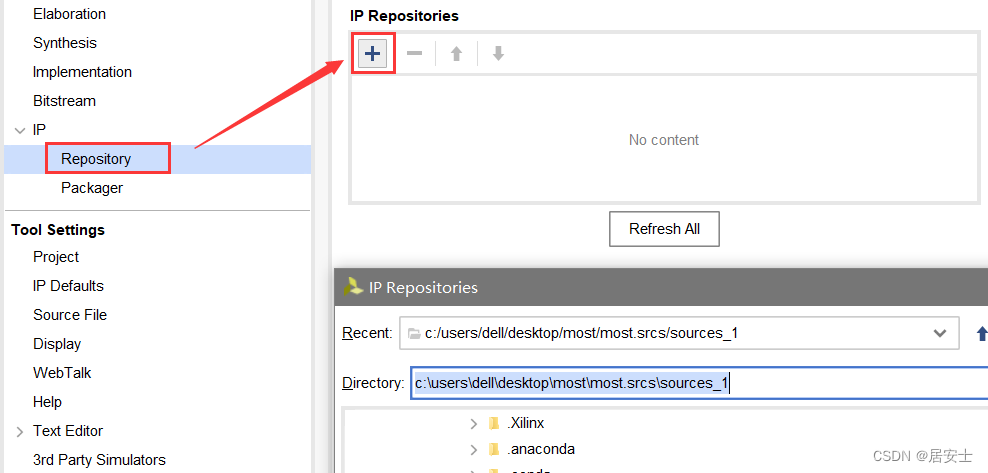

（2） IP下面点开——repository——点加号——选择IP路径——点击OK

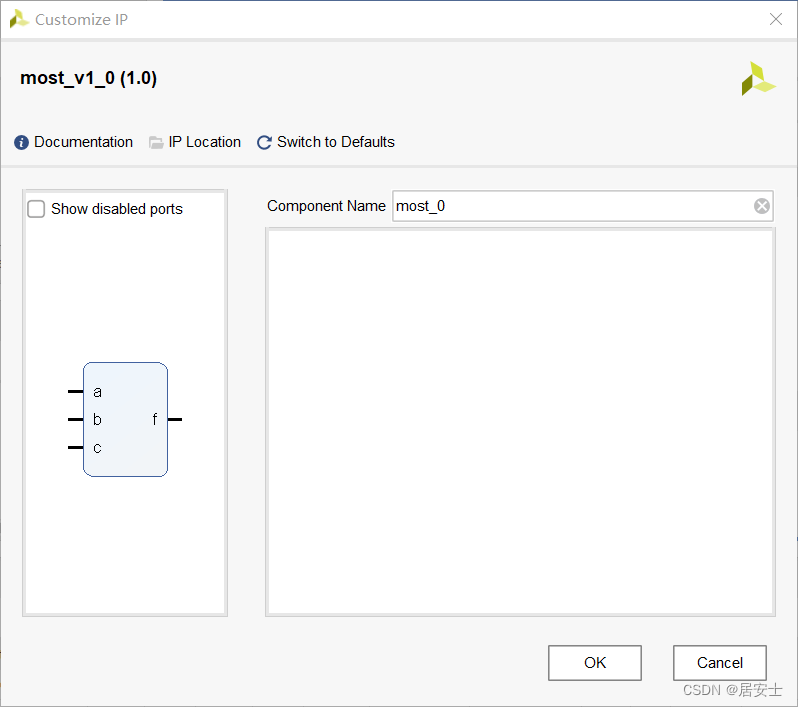

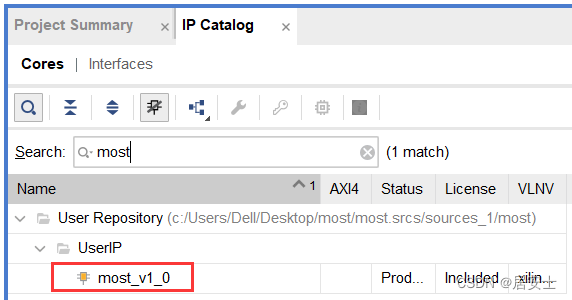

 （3） 这个时候我们再搜IP核，就搜到了，后面我们就按照正常步骤来调用这个IP核即可~~
