【资料分享】浪涌电流（Inrush Current）产生原因

1、对Inrush Current电流的直观感受

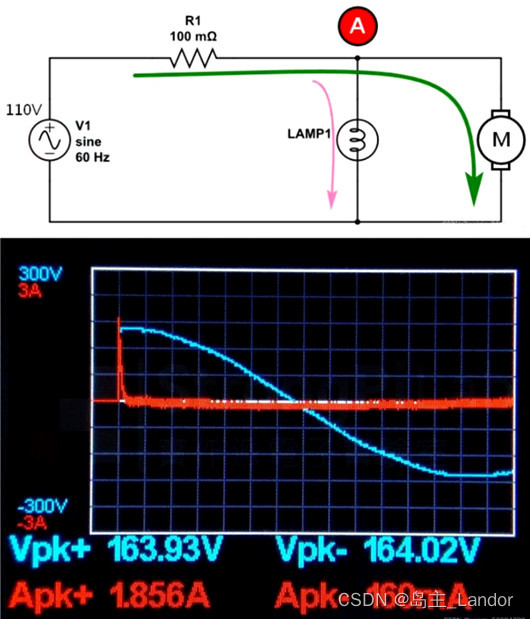

当电灯在电路中工作时，如果突然启动马达或者变压器时，会出现电灯暗一下，此时电灯出现暗的情况就是因为马达或者变压器启动时，在电路中产生较大Inrush Current，具体分析可以参考下图：

当马达刚开始上电时，转子是静止的，处于正要启动的时刻，在这个时刻转子没有旋转，也就没有切割磁场的现象，当然也没有反向电动势，因此马达的线圈在此时所接受的电压，就会等于实际输入的电压，
此时的电流会高于稳定运转时的电流，可能5倍甚至更高，一但马达开始运转，就会如前一段的说明，电流受到Back EMF阻挡便会开始下降。
通路中突然增大的电流，导致铜线上等效电阻R1上会产生一个较大压降，从而导致Lamp上电压降低，产生灯泡变暗的现象。

2、电路中存在较大电容负载

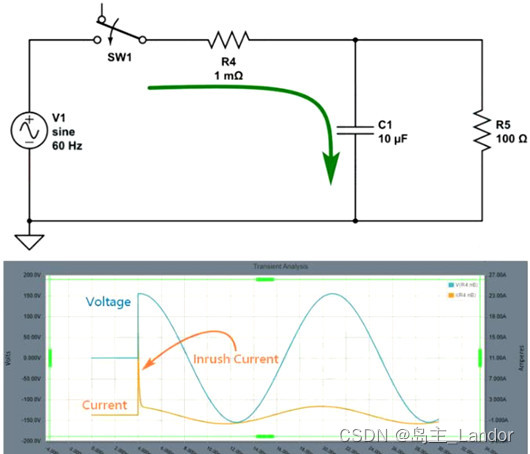

当电路中有较大电容负载时，电路刚导通瞬间，会出现较大电流给电容充电，这个电流也是Inrush Current。
Inrush Current电流计算方法：
Iinrush=Cload*(dV/dt)，
开关导通瞬间，如果开关闭合后输出没有缓启动，则dv/dt比较大，如果Cload数值再大些，产生的Inrush Current会更大。

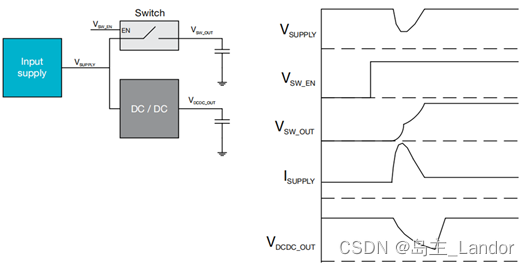

对于如下图所示的电路连接情况，当开关闭合后，Inrush Current造成Isupply电流瞬间增大，会在导线上产生较大压降，造成Vsupply电压出现短暂降低，从图中可知Vsupply还会给DCDC模块供电，由于输入电压瞬间降低，从而会影响DCDC的输出。
从上述过程描述可知Inrush Current会造成其它负载和模块出现供电异常，从而导致reset现象。
