文章介绍了三种限制浪涌电流（InrushCurrent）的方法：1)串联功率电阻，适用于小电流场景，简单低成本；2)串联NTC电阻，其阻值随温度变化，可能受环境温度影响；3)使用RC电路控制开关速度，降低dv/dt以减少浪涌，但效果非线性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、串联电阻方式

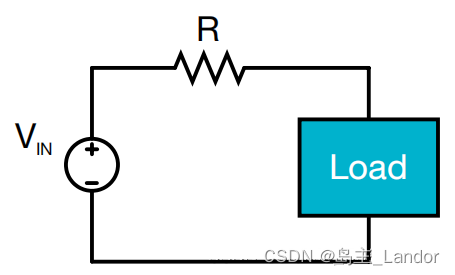

图001_串联电阻
串联一个功率电阻，使得Inrush Current限制在VIN/R范围，优缺点也比较明显，优点是电路简单，成本低，但只适用于小电流场景（＜1A）

2、串联一个负温度系数的NTC电阻

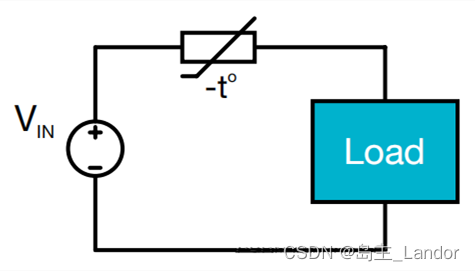

图002_串联一个负温度系数的NTC电阻
当电路开始工作时，由于温度较低，NTC电阻阻值较大，原理和普通电阻一样，当电路工作一段时间后，温度升高，NTC电阻阻值降低。
缺点就是容易受温度影响，一直处于低温时，NTC电阻一直保持很高，高温环境下，NTC电阻阻值小，起不到限制Inrush current作用。

3、采用RC电路减缓开关开启速度

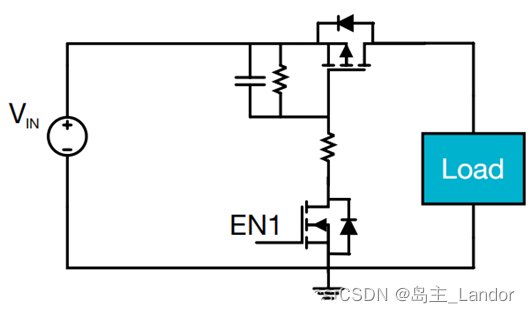

图003_采用RC电路减缓开关开启速度
通过控制开关输出波形爬升时间，降低dv/dt大小，降低Inrush Current，但由于dv/dt非线性，Inrush Current也会非线性，如下图绿色波形

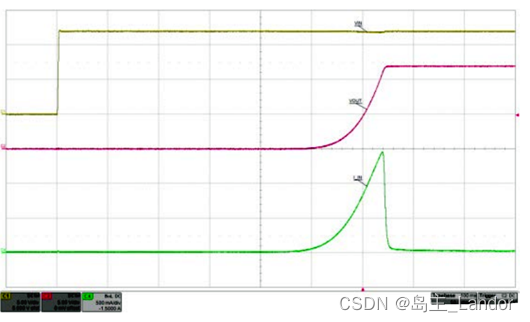

图004_波形图
