FPGA闪烁灯实现：按键控制led灯闪烁

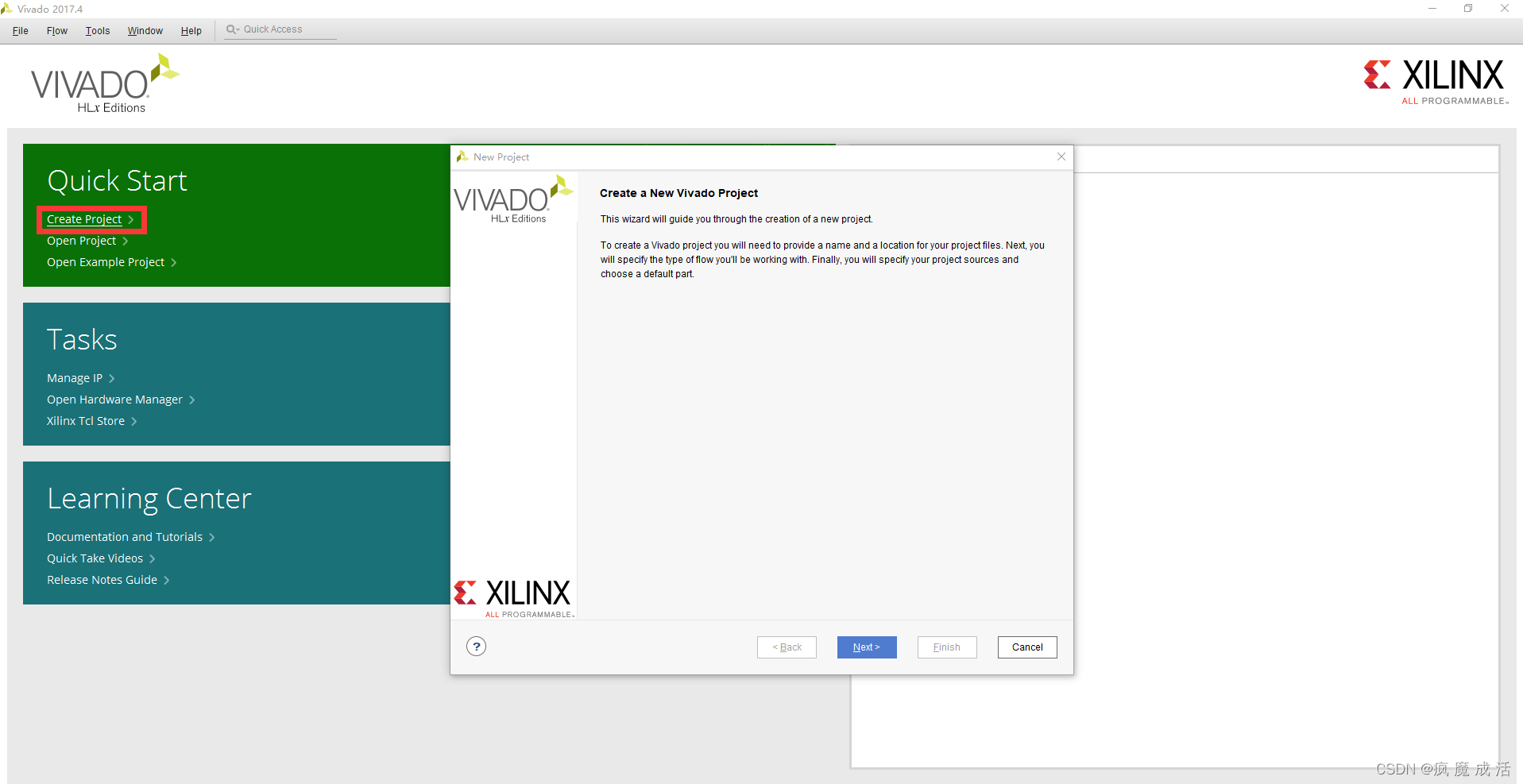

1、创建vivado工程在这里插入图片描述

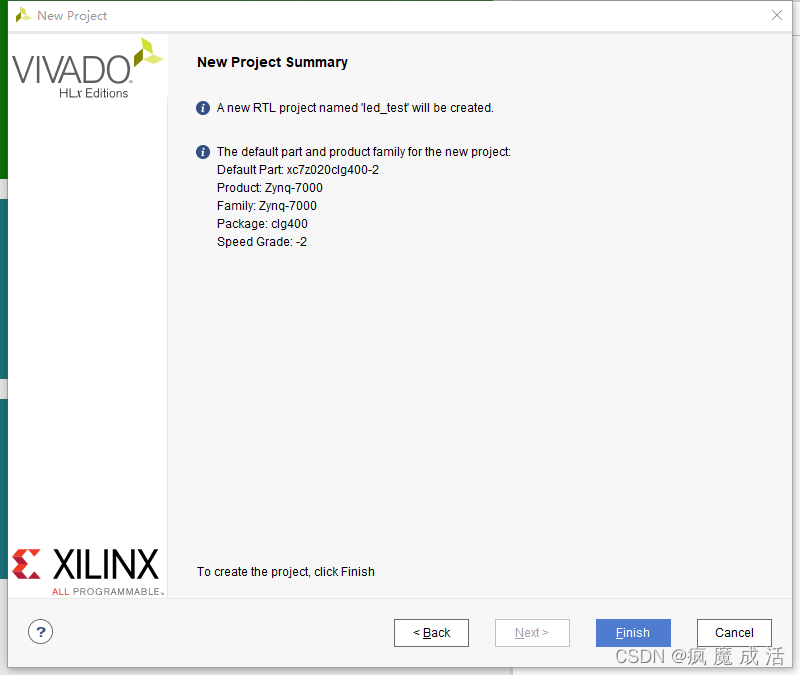

2、此处使用的是ZYNQ7000系列的开发板
在这里插入图片描述

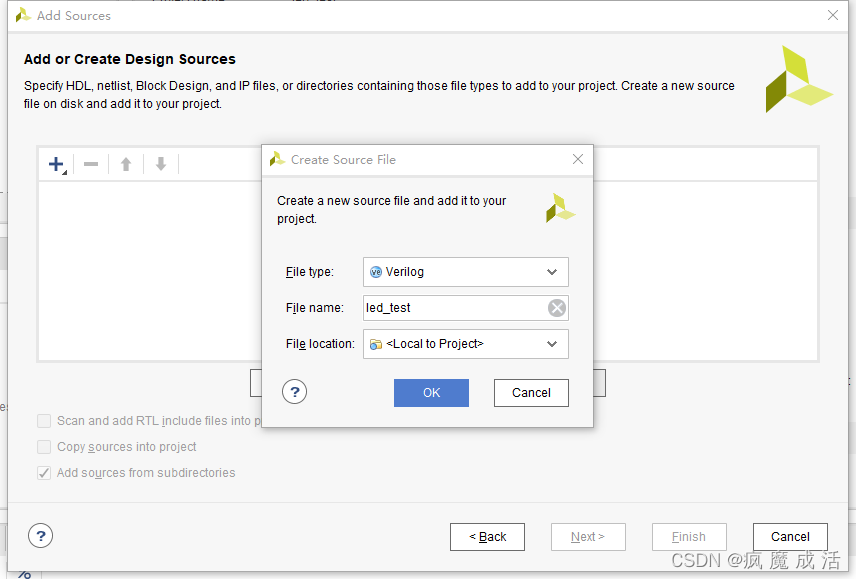

3、创建Verilog源文件
在这里插入图片描述

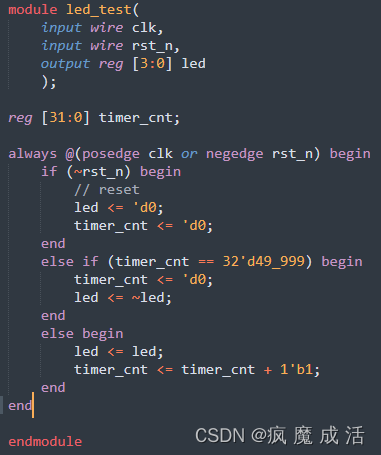

4、编写led_test.v源文件，实现1ms翻转4个led灯一次，用按键控制led灯闪烁
在这里插入图片描述

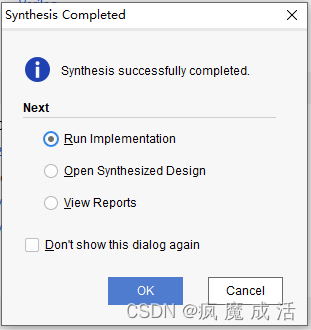

5.保存文件进行综合，检查语法是否错误
在这里插入图片描述
6、我们可以使用RTL视图来看信号的位宽以及信号之间的传递是否正确
在这里插入图片描述
7、现在我们可以进行仿真，来验证我们设计的逻辑电路是否正确
在这里插入图片描述
8、仿真结果如下图，达到预期仿真效果，1ms 4个 led 灯翻转一次，即实现了led闪烁灯
在这里插入图片描述
9、下来我们进行绑定管脚
方法一：通过window打开I/O port来打开下面的界面，进行管脚绑定
在这里插入图片描述
方法二：通过添加约束文件的方法来进行管脚绑定
在这里插入图片描述
10、我们再次进行综合，进行时序约束
在这里插入图片描述
添加时序约束完成后，我们可以看到约束文件中会多出一行时序控制的命令
在这里插入图片描述
11、接下就是产生bit文件，进行上板验证了，本次实验就到这了
