交换机 MAC PHY 网络变压器
1.交换机
没有IP路由功能、仅处理数据链路层的交换机叫做二层交换机。
带有IP路由功能的交换机叫做三层交换机。

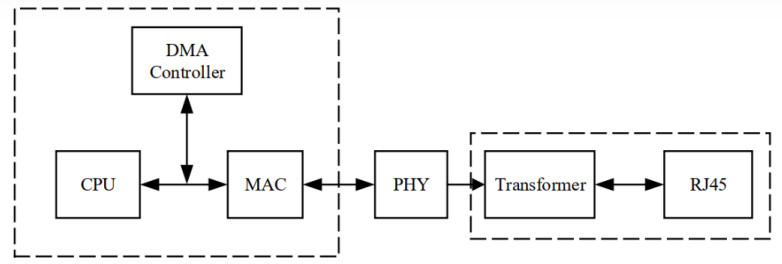

MAC控制器、PHY芯片、网络变压器和R45接头,有的系统会有DMA控制。
1.一般的、系统中CPU和MAC以及DMA控制器都是集成在一块芯片上的,PHY包含大量模拟器件,而MAC是典型的数字电路,MAC集成进CPU而将PHY留在片外。
2.为了节省空间简化设计,很多时候网口的变压器和R45的接头集成在一起。
物理层接口收发器。STA(管理实体,⼀般为 MAC 或 CPU)通过 MII(MII Manage Interface)对 PHY 的⾏为、状态进⾏管理和控制,⽽具体管理和控制动作是通过读写PHY内部的寄存器实现的。
作用:
PHY的主要功能是将数字信号转成模拟信号,然后在网线或者光纤传输。因为模拟信号和数字信号的不同,因此,大部分的PHY都是单独做到一个芯片内的。
PHY与MAC通过MII接口进行数据传递,对发送的数据进行编码,对接收的数据进行解码。
MAC(Media Access Control) 即媒体访问控制层协议。MAC 由硬件控制器及 MAC 通信协议构成。主要负责控制与连接物理层的物理介质。位于OSI 七层协议中数据链路层。
作用:
1)封装网络层的数据,将数据封装为帧,实现帧同步对目标MAC地址和源MAC地址进行处理,对PHY传输错误时进行校准。
2)控制PHY芯片
⼀般以太⽹ MAC 芯⽚的⼀端连接 PCI 总线,另⼀端连接 PHY 芯⽚上通过 MII 接⼝连接。
MAC 层与 PHY 芯⽚之间的传输标准。
MDIO协议(SMI协议)
一个MDC时钟线,一个MDIO双向传输的数据线。MDIO是用来连接主设备和多个PHY设备,通过MDIO来传输数据。
简述 | Pins | 速率计算 | |
MII | 基本的100Mbps10Mbps接口 | RXD[3:0],TXD[3:0],TX_ER,TX_EN, RX_ER,RX_DV, TX_CLK,RX_CLK, CRS, COL | Clock=25MHz or 2.5MHz 数据位宽4bit(一个时钟周期传输4bit数据) 100Mbps=25MHz*4bit 10Mbps=2.5MHz*4bit |
RMII | 在MII基础上精简100Mbps/10Mbps接口;通过提升Clock频率保持与MII一样的速率; | TXD[1:0],RXD[1:0], TX_EN, RX_ER, CLK_REF, CRS_DV | Clock=50MHz 数据位宽2bit(一个时钟周期传输2bit数据) 100Mbps=50MHz*2bit 10Mbps是利用10个周期采样一次数据相当于10Mbps=50MHz/10*2bit |
SMII | 串行MII 100Mbps10Mbps接口;进一步提升Clock频率保持与MII一样的速率; | TXD[0], RXD[0],SYNC, CLK_ REFO | Clock=125MHz 数据位宽1bit(一个时钟周期传输1bi数据) 串行数据帧一帧=10bi数据(8bit data+2bit control) 计算有效带宽时,需要减去控制位100Mbps=125MHz*(8bit/10bit) 10Mbps是利用10个周期采样一次数据相当于10Mbps=12.5MHz*(8bit/10bit) |
GMII | 在MII接口基础上提升了数据位宽和Clock频率,成为1000Mbps接口, | TXD[7:0],RXD[7:0],TX_ER,TX_EN, RX_ER,RX_DV, GTX_CLK,RX_CLK, CRS, COL | Clock=125MHz 数据位宽8bit(一个时钟周期传输8bi数据) 1000Mbps=125MHz*8bit |
RGMII | GMII的简化版本, | TXD[3:0],RXD[3:0],TX_EN,RX_DV, TX_CLK, RX_CLK, CRS, COL | Clock=125MHz 数据位宽4bit(一个时钟周期里上升沿取TX\RX的0-3bit下降沿取TX\RX的4-7bit所以其实还是在一个时钟周期里卖取了8bit数据) 1000Mbps=125MHz*8bit 100Mbps=25MHz* 4 10Mbps=2.5MHz* 4 |
SGMII | 串行GMII为了达到1000Mbps时钟频率提升 | RXD[0],TXD[0], RX_CLK | Clock=1250MHz 数据位宽1bit(一个时钟周期传输1bi数据) 串行数据帧一帧=10bit数据(8bit data+2bit conol) 计算有效带宽时需要减去控制位 1000Mbps=1250MHz*(8bit/10bit) |
6.⽹络变压器
网络变压器一般由共模电感,中心抽头,变压器这三部分构成。
网络变压器有两种,一种共模电感在前面,(共模电感一>变压器),一种(变压器一>共模电感)。网络变压器中的变压器应数为1:1,即网络变压器为1:1传输交流信号。
网络变压器三个功能
信号传输:阻抗匹配(BobSmith电路),滤除共模干扰,增强信号,可传递更远距离
隔离:隔离PHY端和RJ45端直流分量,隔离外部干扰,防雷击,耐2kV~3kV<
耦合:外部设备为不同电平时,仅耦合交流信号,电平与PHY端一致,可保护PHY芯片
Bobsmith电路作用:浪涌防护;降低EMC测试辐射。
