xTaskNotifyGive/xTaskNotifyTake

xTaskNotify/xTaskNotifyWait

应用场景：传输计数值

应用场景：传输任意值

任务通知

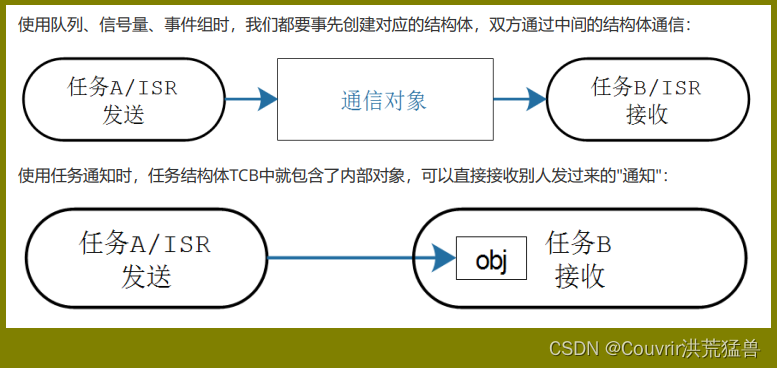

使用队列、信号量、事件组等方法时，无法知道发送方身份。使用任务通知时，可以明确指定：通知哪个任务。

优势

效率更高。

使用任务通知来发送事件、数据给某个任务时，效率更高。比队列、信号量、事件组都有优势。

更节省内存。

使用其他方法时都要先创建对应的结构体，使用任务通知时无需额外创建结构体。

限制

不能发送数据给ISR

ISR并没有任务结构体，所以无法使用任务通知的功能给ISR发送数据。但是ISR可以使用任务通知的功能，发数据给任务。

数据只能给该任务独享

使用队列、信号量、事件组时，数据保存在结构体中，其他任务、ISR都可以访问结构体的数据。

使用任务通知时，数据存放入目标任务中，只有它可以访问这些数据。

在日常工作中，这个限制影响不大。因为很多场合是从多个数据源把数据发给某个任务，而不是把一个数据源的数据发给多个任务。

无法缓存数据

使用队列时，假设队列深度为N，则它可以保存N个数据。

使用任务通知时，任务结构体只有一个任务通知值，只能保存一个数据。

无法广播给多个任务

使用事件组时，可以同时给多个任务发送事件。

使用任务通知时，只能发一个任务。

如果发送受阻，发送方无法进入阻塞状态等待

假设队列已满，使用xQueueSendToBack()给队列发送数据时，任务可以进入阻塞状态等待发送完成。

使用任务通知时，计数接双方无法接收数据，发送方也无法阻塞等待，只能立即返回错误。

任务状态和通知值

每个人物都有一个结构体：TCB。里面有两个成员：uint8_t ucNotifyState（表示通知状态）、uint32_t ulNotifiedValue（表示通知值）。
typedef struct tskTaskControlBlock
{
    ......

    /* configTASK_NOTIFICATION_ARRAY_ENTRIES = 1 */
    volatile uint32_t ulNotifiedValue[ configTASK_NOTIFICATION_ARRAY_ENTRIES ];
    volatile uint8_t ucNotifyState[ configTASK_NOTIFICATION_ARRAY_ENTRIES ];

    ......
} tskTCB;
ucNotifyState有三种取值：
##define taskNOT_WAITING_NOTIFICATION ( ( uint8_t ) 0 ) /* 默认状态，任务没有在等待通知 */
##define taskWAITING_NOTIFICATION ( ( uint8_t ) 1 )     /* 任务在等待通知 */
##define taskNOTIFICATION_RECEIVED ( ( uint8_t ) 2 )    /* 任务接收到了通知 */
ulNotifiedValue可以有很多类型：

计数值、位（类似事件组）、任意数值。

事件通知函数

使用任务通知，可以实现轻量级的队列（长度为1）、邮箱（覆盖的队列）、计数型信号量、二进制信号量、事件组。

简化版，调用简单

专业版，参数很多

发出通知

xTaskNotifyGive

xTaskNotifyGiveFromISR

xTaskNotify

xTaskNotifyFromISR

取出通知

xTaskNotifyTake

xTaskNotifyWait

xTaskNotifyGive/xTaskNotifyTake

xTaskNotifyGive / xTaskNotifyGiveFromISR都是直接给其他任务发送通知，使得通知值+1，并使得通知状态变为taskNOTIFICATION_RECEIVED，表示有数据了，待处理。

xTaskNotifyTake取出通知值。可以实现轻量级的、高效的二进制信号量、计数型信号量。

如果通知值为0，则阻塞（可以指定超时时间）。

如果通知值大于0，任务从阻塞态进入就绪态。

在该函数返回之前，还可以做一些清理工作：把通知值-1，或清零通知值。

/* xTaskToNotify：任务句柄 */
/* 返回值：只能是pdPASS */
BaseType_t xTaskNotifyGive( TaskHandle_t xTaskToNotify );

/* 	xTaskToNotify：任务句柄 */
/* 	pxHigherPriorityTaskWoken：
		被通知的任务可能正处于阻塞状态。此函数发出通知后，会把它从阻塞状态切换为就绪态。
		如果被唤醒任务的优先级高于当前任务的优先级，则*pxHigherPriorityTaskWoken为pdTRUE，表示在中断返回前要进行任务切换
 */
void vTaskNotifyGiveFromISR( TaskHandle_t xTaskHandle, BaseType_t *pxHigherPriorityTaskWoken );

/* 	xClearCountOnExit：函数返回前是否清零。
		pdTRUE：清零通知值。
		pdFALSE：如果通知值大于0，则通知值减一。
	xTicksToWait：任务进入阻塞态的超时时间，等待通知值大于0。
		0：不等待，立即返回。
		portMAX_DELAY：一直等待，直到通知值大于0。
		其他值：Tick Count。可用pdMS_TO_TICKS()。
	返回值：
		函数返回前清零/减一通知值。
		如果xTicksToWait非0，则返回值有两种情况：
			大于0：在超时前，通知值被增加了
			等于0：一直没有其他任务增加通知值，最后超时返回0
 */
uint32_t ulTaskNotifyTake( BaseType_t xClearCountOnExit, TickType_t xTicksToWait);

xTaskNotify/xTaskNotifyWait

xTaskNotify可以使用不同参数实现各类功能，如：

让接收任务的通知值+1：此时xTaskNotify()等同于xTaskNotifyGive()

设置接收任务的通知值的某一位、某些位。此时为轻量级、更高效的事件组

把一个新值写入接收任务的通知值：上一次的通知值被读走后，写入才成功。此时为轻量级、长度为1的队列

用一个新值覆盖接收任务的通知值：无论上一次的通知值是否被读走，覆盖都成功。此时为轻量级邮箱，类似xQueueOverwrite()函数

xTaskNotifyWait可以取出任务通知：

可以让任务等待（可以指定超时时间），等待任务状态为taskNOTIFICATION_RECEIVED

可以在函数进入、退出时清除通知值的指定位

/*
xTaskToNotify：任务句柄
ulValue：怎么使用ulValue，由参数eAction决定
eAction：看表
返回值：
	pdPASS：成功，大部分调用都会成功
	pdFALL：当eAction为eSetValueWithoutOverwrite，并且通知状态为taskNOTIFICATION_RECEIVED
*/
BaseType_t xTaskNotify( TaskHandle_t xTaskToNotify, uint32_t ulValue, eNotifyAction eAction );
BaseType_t xTaskNotifyFromISR( TaskHandle_t xTaskToNotify, uint32_t ulValue, eNotifyAction eAction, BaseType_t *pxHigherPriorityTaskWoken );

/*
	ulBitsToClearOnEntry：在该函数的入口处要清除通知值的哪些位？通知状态非taskNOTIFICATION_RECEIVED的情况下才会清除。
		如0x01表示清除通知值的位0，0xffff ffff即ULONG_MAX表示清除所有位。
	ulBitsToClearOnExit：在该函数的出口处要清除通知值的哪些位？非超时退出时才会清除。
		如0x01表示清除通知值的位0，0xffff ffff即ULONG_MAX表示清除所有位。
	pulNotificationValue：取出通知值。在函数退出时且ulBitsToClearOnExit清除前，把通知值赋给*pulNotificationValue。不需要则设为NULL。
	xTicksToWait：任务进入阻塞态的超时时间，在等待通知状态变为taskNOTIFICATION_RECEIVED。
		0：不等待，立刻返回
		portMAX_DELAY：一直等待，直到通知状态变为taskNOTIFICATION_RECEIVED。
		其他值：Tick Count。可使用pdMS_TO_TICKS()。
	返回值：
		pdPASS：成功获得了通知。
			可能是调用函数前，通知状态为taskNOTIFICATION_RECEIVED
			可能是阻塞期间，通知状态为taskNOTIFICATION_RECEIVED
		pdFALL：没有得到通知。
*/
BaseType_t xTaskNotifyWait( uint32_t ulBitsToClearOnEntry, uint32_t ulBitsToClearOnExit, uint32_t *pulNotificationValue, TickType_t xTicksToWait );

eNotifyAction取值	说明
eNoAction	仅仅是更新通知状态为taskNOTIFICATION_RECEIVED，未使用ulValue。这个选项相当于轻量级的、更高效的二进制信号量。
eSetBits	通知值 = 原来的通知值 \| ulValue。这个选项相当于轻量级的、更高效的事件组。
eIncrement	通知值 = 原来的通知值 + 1，未使用ulValue。这个选项相当于轻量级的、更高效的二进制信号量、计数型信号量。相当于xTaskNotifyGive()函数。
eSetValueWithoutOverwrite	不覆盖。如果通知状态为taskNOTIFICATION_RECEIVED，则此次调用xTaskNotify不做任何事，返回pdFALL。如果通知状态不为taskNOTIFICATION_RECEIVED，则通知值 = ulValue。
eSetValueWithOverwrite	覆盖。不管通知状态是否为taskNOTIFICATION_RECEIVED，通知值 = ulValue。

应用场景：传输计数值

创建2个任务：

发送任务：把数据写入唤醒缓冲区，使用xTaskNotifyGive()让通知值+1。

接收任务：使用ulTaskNotifyTake()取出通知值。

int main( void )
{
	prvSetupHardware();

	/* 创建1个任务用于发送任务通知，优先级为2 */
	xTaskCreate( vSenderTask, "Sender", 1000, NULL, 2, NULL );

	/* 创建1个任务用于接收任务通知，优先级为1 */
	xTaskCreate( vReceiverTask, "Receiver", 1000, NULL, 1, &xRecvTask );

	/* 启动调度器 */
	vTaskStartScheduler();

	/* 如果程序运行到了这里就表示出错了, 一般是内存不足 */
	return 0;
}

static void vSenderTask(void *pvParameters)
{
	int i;
	int cnt_tx = 0;
	int cnt_ok = 0;
	int cnt_err = 0;
	char c;
	const TickType_t xTicksToWait = pdMS_TO_TICKS( 20UL );

	/* 无限循环 */
	for(;;)
	{
		for (i = 0; i < 3: i++)
		{
			/*放入数据 */
			c = 'a' + cnt_tx;
			txbuf_put(c);
			cnt_tx++;

			/* 发出任务通知 */
			if(xTaskNotifyGive(xRecvTask) == pdPASS)
				printf("xTaskNotifyGive %d time:OK, val:%c\r\n", cnt_ok++, c);
			else
				printf("xTaskNotifyGive %d time:ERR\r\n", cnt_err++);
		}

		vTaskDelay(xTicksToWait);
	}
}

static void vReceiverTask(void *pvParameters)
{
	int cnt_ok = 0;
	char c;
	int notify_val;

	/* 无限循环 */
	for(;;)
	{
		/* 得到了任务通知，让通知值清零 */
		notify_val = ulTaskNotifyTake(pdTRUE, portMAX_DELAY);

		/* 打印字符 */
		printf("ulTaskNotifyTake OK:%d, data:", cnt_ok++);

		while(notify_val--)
		{
			txbuf_get(&c);
			printf("%c", c);
		}

		printf("\r\n");
	}
}

实验现象：

xTaskNotifyGive 0 time:OK, val:a

xTaskNotifyGive 1 time:OK, val:b

xTaskNotifyGive 2 time:OK, val:c

ulTaskNotifyTake OK:0, data:abc

xTaskNotifyGive 3 time:OK, val:d

xTaskNotifyGive 4 time:OK, val:e

xTaskNotifyGive 5 time:OK, val:f

ulTaskNotifyTake OK:1, data:def

...

应用场景：传输任意值

创建2个任务：

发送任务：把数据通过xTaskNotify()发送给其他任务。

接收任务：使用ulTaskNotifyWait()取出通知值。

int main( void )
{
	prvSetupHardware();

	/* 创建1个任务用于发送任务通知，优先级为2 */
	xTaskCreate( vSenderTask, "Sender", 1000, NULL, 2, NULL );

	/* 创建1个任务用于接收任务通知，优先级为1 */
	xTaskCreate( vReceiverTask, "Receiver", 1000, NULL, 1, &xRecvTask );

	/* 启动调度器 */
	vTaskStartScheduler();

	/* 如果程序运行到了这里就表示出错了, 一般是内存不足 */
	return 0;
}

static void vSenderTask(void *pvParameters)
{
	int i;
	int cnt_tx = 0;
	int cnt_ok = 0;
	int cnt_err = 0;
	char c;
	const TickType_t xTicksToWait = pdMS_TO_TICKS( 20UL );

	/* 无限循环 */
	for(;;)
	{
		for (i = 0; i < 3: i++)
		{
			/*放入数据 */
			c = 'a' + cnt_tx;
			cnt_tx++;

			/* 发出任务通知 */
			/*
				发给谁？ xRecvTask
				发什么？ c
				能否覆盖？ 不能，eSetValueWithoutOverwrite
			*/
			if(xTaskNotify(xRecvTask, (uint32_t)c, eSetValueWithoutOverwrite) == pdPASS)
				printf("xTaskNotifyGive %d time:OK, val:%c\r\n", cnt_ok++, c);
			else
				printf("xTaskNotifyGive %d time:ERR, val:%c\r\n", cnt_err++, c);
		}

		vTaskDelay(xTicksToWait);
	}
}

static void vReceiverTask(void *pvParameters)
{
	int cnt_ok = 0;
	uint32_t ulValue;
	BaseType_t xResult;

	/* 无限循环 */
	for(;;)
	{
		/* 等待数据 */
		xResult = ulTaskNotifyWait(	0,	// 发送任务会存入新数据，无需接收方在进入函数时清零
									0,	// 发送任务会存入新数据，无需接收方在进入函数时清零
									&ulValue,			/* 保存读出的数据 */
									portMAX_DELAY);		/* 一直等待数据 */

		/* 打印字符 */
		if(xResult == pdPASS)
			printf("ulTaskNotifyTake OK:%d, data:%c\r\n", cnt_ok++, (char)ulValue);
	}
}

实验现象：

xTaskNotifyGive 0 time:OK, val:a

xTaskNotifyGive 0 time:ERR, val:b

xTaskNotifyGive 1 time:ERR, val:c

ulTaskNotifyTake OK:0, data:a

xTaskNotifyGive 1 time:OK, val:d

xTaskNotifyGive 2 time:ERR, val:e

xTaskNotifyGive 3 time:ERR, val:f

ulTaskNotifyTake OK:1, data:d

...

本工程使用了xTaskNotify/xTaskNotifyWait实现了轻量级的队列（队列长度为1），代码更简单：无需创建队列，消耗内存更少，效率更高。

队列是个公开的资源，任何任务、ISR都可以使用它：可以存入数据、取出数据。而在该程序中，发送任务只能给指定的任务发送通知，目标明确；接收任务只能从自己的通知值中得到数据，来源明确。

注意：任务通知值只有一个，数据可能丢失，设计程序时要考虑这点。
