【现代通信原理】5 数字带通传输
重点
- 各种调制的原理框图、表达式、第一过零点带宽
- 相干解调、包络解调
- 调制误码的性能、带宽、曲线图(各种特性相互比较、排序)
- 多进制带通调制的引入目的、代价、可靠性有效性、曲线图对比…FSK的特别性,其带宽的特殊性
- 2ASK(OOK),PSK,FSK,DPSK:原理框图、表达式
- CALL:了解(?)
文章目录
概述
数字调制:可以看作是M进制符号集到M个载波构成的载波集的映射
实现数字调制的两种基本方法
-
利用模拟调制的方法去实现数字调制;
-
通过开关键控载波,通常称为键控法 shiftkeying
- 振幅键控(ASK)
- 频移键控(FSK)
- 相移键控(PSK)
二进制数字调制

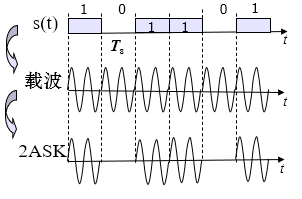

2ASK (OOK) 二进制振幅键控
表达式
e 2 A S K ( t ) = s ( t ) c o s ω c t e_{\mathrm{2ASK}}(t)=s(t)cos{\omega_c}t e2ASK(t)=s(t)cosωct

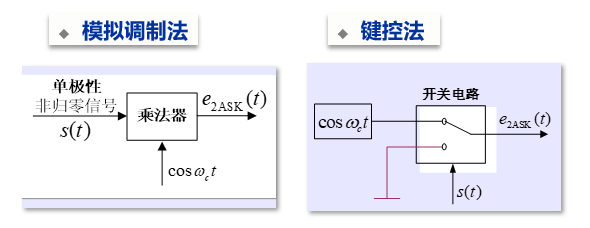

调制
解调

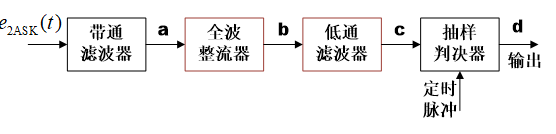

包络检波法

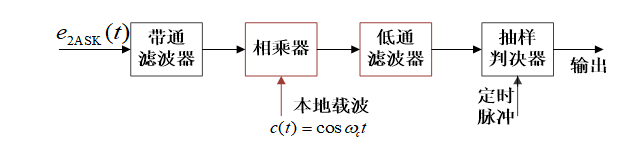

相干解调法
噪声电压和信号共同对振幅产生影响,根据振幅识别比特会带来误码
2FSK 二进制频移键控

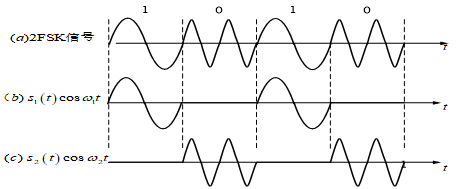

FSK 可视为两个不同载频的 2ASK 的叠加
表达式
e 2 F S K ( t ) = [ ∑ n a n g ( t − n T s ) ] cos ( ω 1 t + ϕ n ) + [ ∑ n a ‾ n g ( t − n T s ) ] cos ( ω 2 t + θ n ) e_{\mathrm{2FSK}}(t)=\left[\sum_{n}{a_ng(t-nT_s)}\right]\cos{(\omega_1t+\phi_n)+\left[\sum_{n}{{\overline{a}}_ng(t-nT_s)}\right]\cos{(}\omega_2t+\theta_n)} e2FSK(t)=[n∑ang(t−nTs)]cos(ω1t+ϕn)+[n∑ang(t−nTs)]cos(ω2t+θn)
化简:
e 2 F S K ( t ) = s 1 ( t ) cos ω 1 t + s 2 ( t ) cos ω 2 t e_{\mathrm{2FSK}}\left(t\right)=s_1\left(t\right)\cos{\omega_1}t+s_2\left(t\right)\cos{\omega_2}t e2FSK(t)=s1(t)cosω1t+s2(t)cosω2t

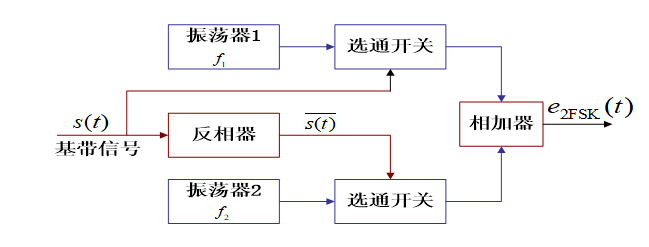

调制
模拟调频法: 相邻码元之间的相位是连续变化的。
键控法: 相邻码元之间的相位不一定连续。
优点:转换速度快、电路简单、产生的波形好、频率稳定度高。
解调

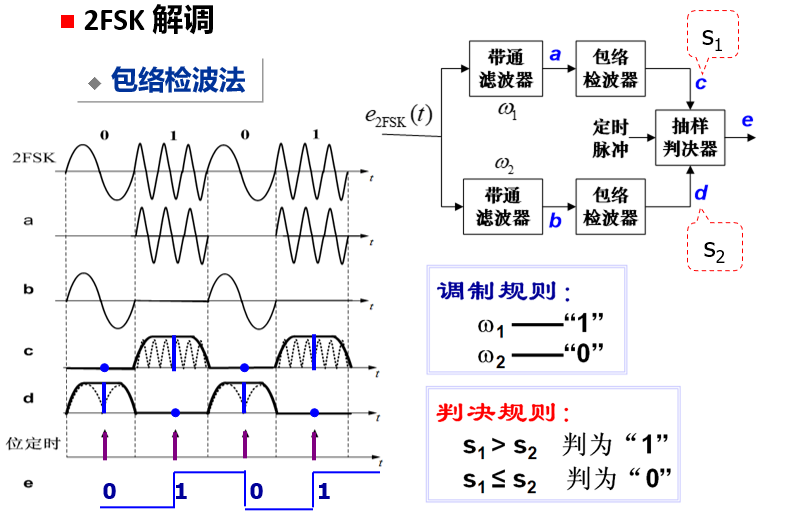

包络检波
非相干解调,分上下两路分别解调,判决,不需要设定门限

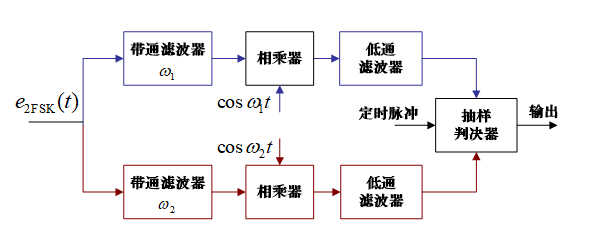

相干解调
其他解调方法:鉴频法、差分检测法、过零检测法等。
2PSK 二进制相移键控
振幅和频率不变,表示信号的两种码元波形相同,极性相反,可以表示为一个双极性全占空矩形脉冲序列与一正弦波相乘。发0时 a n a_n an 取1,发1时 a n a_n an 取 − 1 -1 −1
表达式

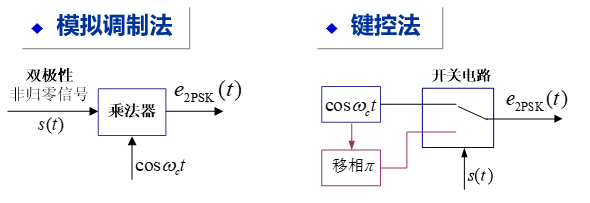

调制
模拟调制法、键控法

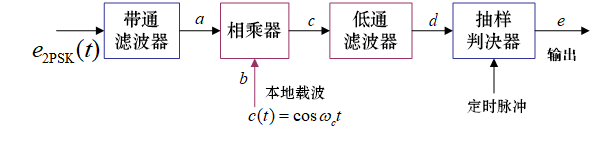

解调
与 2ASK 相比,对 s ( t ) s(t) s(t) 的要求不同,前者单极性,后者双极性基带信号。解调使用相干解调。

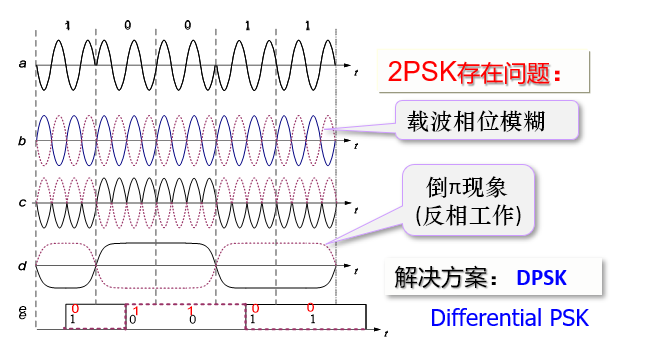

解调时假设相干载波与基准相位同相,2PSK载波恢复时存在180度相位模糊,涉及到同步问题,实际很少采用,长时间连续正弦波可能会使接收端无法确定码元起止时间。
2DPSK 二进制差分相移键控
Differential PSK

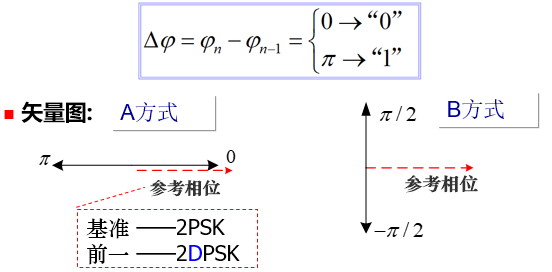

为了解决2PSK的问题,讨论差分相移键控,以未调载波相位为参考基准,绝对相移。由于倒 π \pi π问题,解调可能出现反向工作,2DPSK,相对相移键控。对于A方式,解决了载波相位不确定问题,但对长码元仍存在码元定时问题。改用B方式,相邻码元间必有相位突跳。后者应用广泛。
利用前后相邻码元的载波相对相位表示信息。

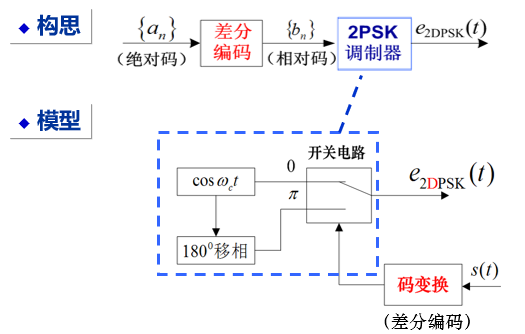

调制
先对二进制基带信号差分编码,由绝对码变换为相对码,再对相对码进行绝对调相,产生2DPSK。
差分编码规则:$b_n = a_n \oplus b_{n-1} $
解调

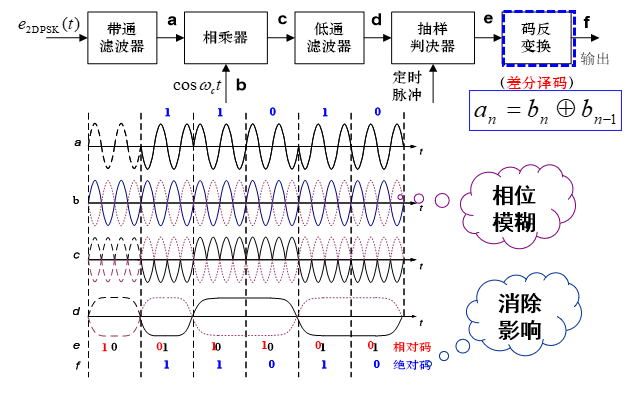

相干解调 + 码反变换法 $a_n = b_n \oplus b_{n-1} $
注意最开始要添加参考码元

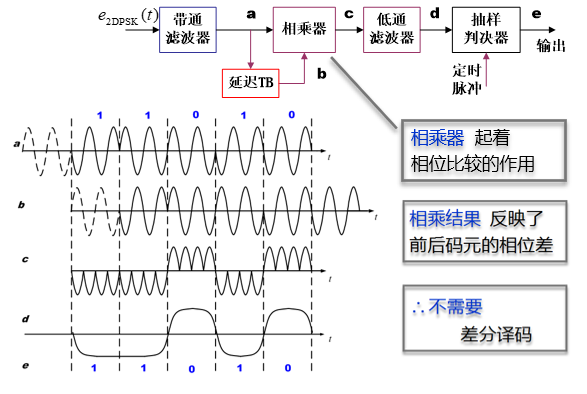

2DPSK 差分相干解调 (相位比较)法
多进制数字调制
𝑅 𝑏 = 𝑅 𝐵 log 2 M 𝑅_𝑏=𝑅_𝐵 \log_2 M Rb=RBlog2M
目的:提高信道的频带利用率
代价:误码率增大(判决范围减小),系统复杂

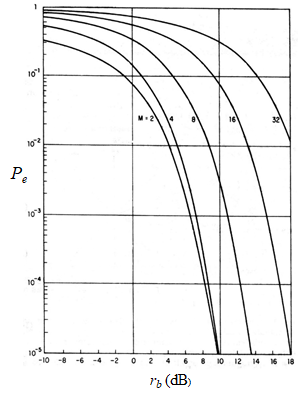

几种二进制调制的误码率,解调器输入端信噪比 r 是 e 的负指数
MASK、MFSK、MDPSK、MQSK
MASK 多进制振幅键控
MASK可看成是二进制振幅键控(2ASK)的推广
MASK信号的功率谱 与 2ASK 信号具有相似的形式;
谱零点带宽是 M 进制数字基带信号带宽的两倍。
B = 2 R B = 2 R b log 2 M B=2R_B=\frac{2R_b}{\log _2M} B=2RB=log2M2Rb
B = 2 T B = 2 T b ⋅ log 2 M B=\frac{2}{T_B}=\frac{2}{T_b\cdot \log _2\!\:M} B=TB2=Tb⋅log2M2
在 R b R_b Rb 相同时,MASK 信号带宽是 2ASK 的 1 / l o g 2 M 1 / log_2 M 1/log2M 倍 。
MASK 的抗噪声能力差,常用多进制正交振幅调制(MQAM)来代替
调制
与 2ASK 的产生方法相似,区别在于:
发送端输入的二进制数字基带信号需要先经过电平变换器转换为M电平的基带脉冲,然后再去调制。
解调
与 2ASK 信号解调也相似,有相干和非相干解调两种。
MFSK 多进制频移键控
MFSK 需要 M 个频率,要降低误码率就需要增大信号强度
要求载频之间的距离足够大,以便用滤波器分离不同频率的谱。
MFSK信号占用较宽的频带,信道频带利用率不高。
B = ∣ f M − f 1 ∣ + 2 T B B=\left| f_M-f_1 \right|+\frac{2}{T_B} B=∣fM−f1∣+TB2
MFSK一般用于调制速率 ( 1 / T B ) (1/T_B) (1/TB) 不高的衰落信道传输场合。

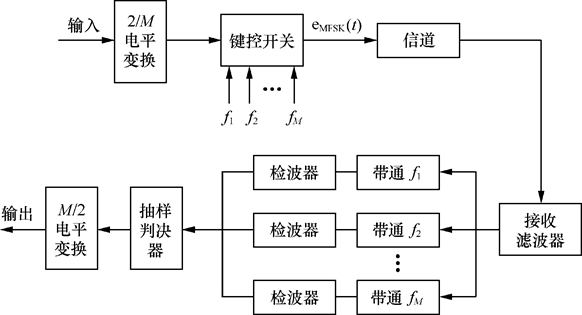

调制解调

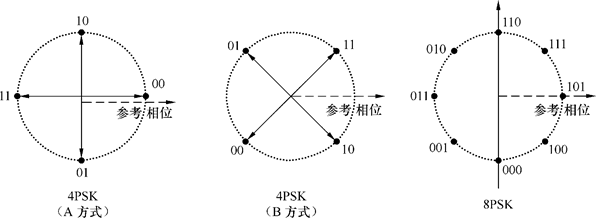

MPSK 多进制相移键控
利用载波的M种不同相位表示数字信息。
M M M 增加后:
- 提高频带利用率
- 抗噪性能下降,设备复杂。(判决范围减小、噪声容限减小)
多进制PSK不能采用一个相干载波进行解调,存在相位模糊问题, c o s θ k = c o s ( 2 π − θ k ) cos\theta_k=cos(2\pi-\theta_k) cosθk=cos(2π−θk)
令振幅 A = 1 , s k ( t ) = c o s ( ω 0 ∗ t + θ k ) = a k ∗ c o s ( ω 0 ∗ t ) + b k ∗ s i n ( ω 0 ∗ t ) A=1, s_k(t)=cos(\omega_0*t+\theta_k)=a_k*cos(\omega_0*t)+b_k*sin(\omega_0*t) A=1,sk(t)=cos(ω0∗t+θk)=ak∗cos(ω0∗t)+bk∗sin(ω0∗t),可以看做是正弦和余弦两个正交分量合成。 a k 2 + b k 2 = 1 a_k^2+b_k^2=1 ak2+bk2=1。MPSK信号可以看做是两个MASK信号码元之和,带宽与MASK相同。
QPSK(4PSK) 正交相移键控
quadrature Phase Shift Keying,QPSK

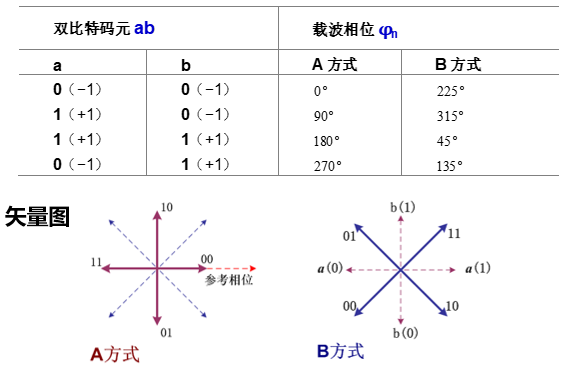

M=4时,每个码元用两比特表示,对应四种相位之一
对应关系可有不同规定,但相邻码组应符合格雷码编码规则
波形和相位不连续、波形连续相位不连续,相位不连续时,最大相位跳变180°,使限带的QPSK信号包络起伏很大,并出现包络零点,有时将码元周期包含整个载波周期的假设隐含不提,认为PSK信号初始相位相同,则码元边界瞬时相位一定连续
相位跳变:0°, ± 90°, ± 180°
跳变周期: 2 T b 2T_b 2Tb
带宽: B = R b B=R_b B=Rb
QPSK缺点:
- 最大相位跳变180°,使限带的QPSK信号包络起伏很大,并出现包络零点 -> 出现旁瓣
- 频谱扩展大,旁瓣对邻道干扰大 -> 引起ISI
调制

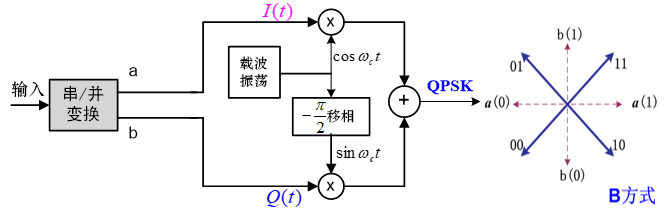

正交调相法

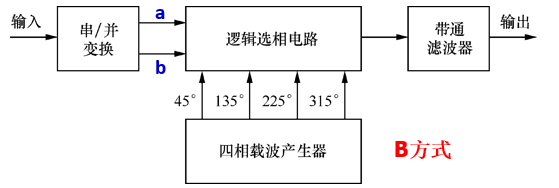

相位选择法

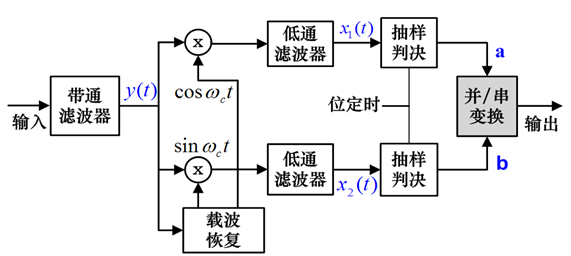

解调
原理:分解为两路2PSK信号的相干解调。
两路正交信号叠加,用两路相干载波去解调
存在问题:存在900的相位模糊(0, 90, 180, 270)
解决方案:采用四相相对相位调制,即QDPSK。
OQPSK 偏置或交错 QPSK
Offset QPSK
QPSK缺点:
- 最大相位跳变180°,使限带的QPSK信号包络起伏很大,并出现包络零点 -> 出现旁瓣
- 频谱扩展大,旁瓣对邻道干扰大 -> 引起ISI
改进思路:
信号点不作对角线移动即双比特ab不同时跳变
相位跳变 0或± 90°

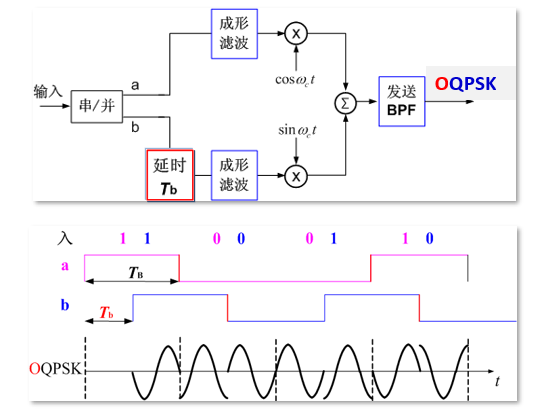

在 QPSK 基础上,将两个正交分量的比特a、b错开半个码元(1bit时间),使a、b不可能同时改变

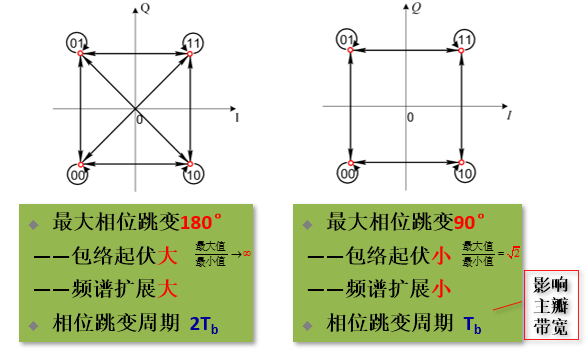

限带QPSK 与 限带OQPSK 对比:
MDPSK 多进制差分相移键控
原理与 2DPSK 类似:利用相邻码元载波的相对相位变化 表示 数字信息。
4DPSK 也称 QDPSK
QDPSK 与 QPSK 的关系,如同2DPSK与2PSK关系
QDPSK的矢量图与QPSK的矢量图相似——只是参考相位是前一码元的载波相位

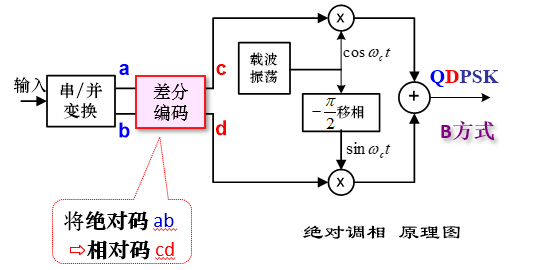

调制解调
也有正交调相法 和 相位选择法
仅需在QPSK调制器基础上增添差分编码(码变换)

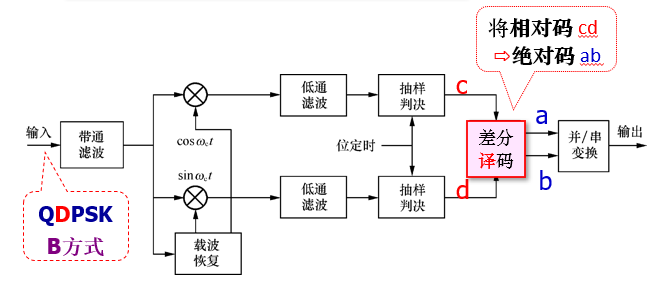

相干解调(极性比较)+码反变换

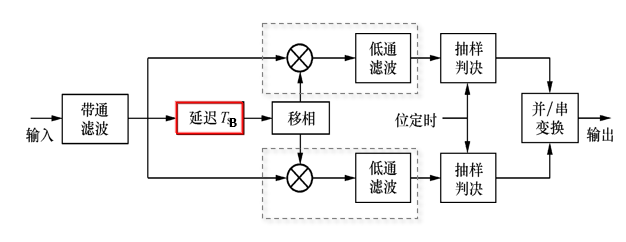

差分相干解调(相位比较法)
误码率分析
细节略

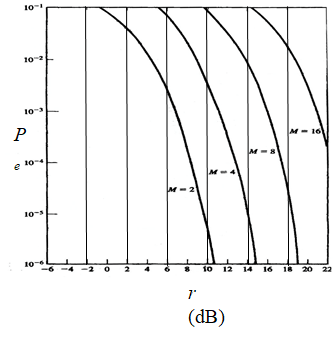

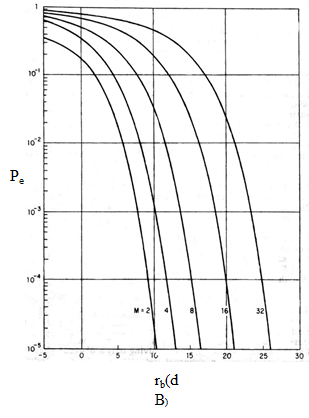

MASK -相干解调系统

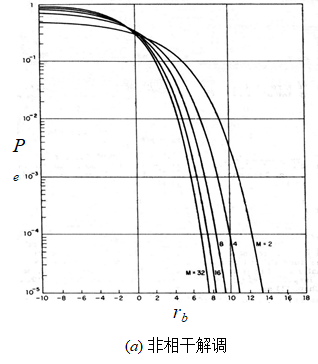

MFSK –非相干解调

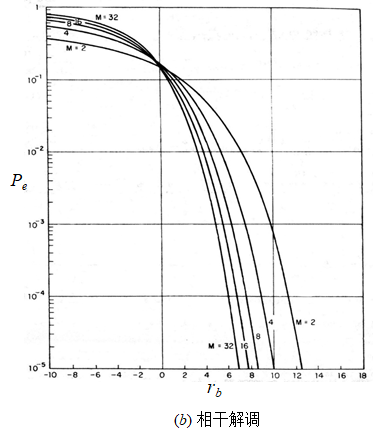

MFSK –相干解调
MPSK 和 MDPSK

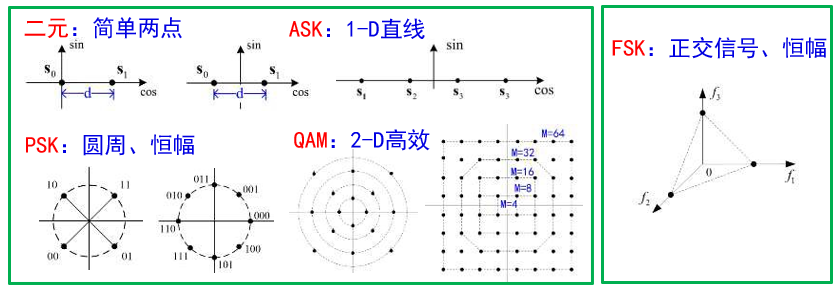

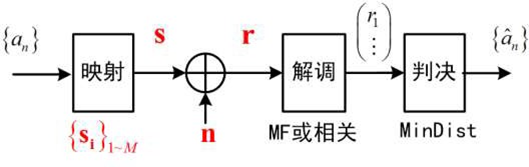

信号空间与2D频带信号

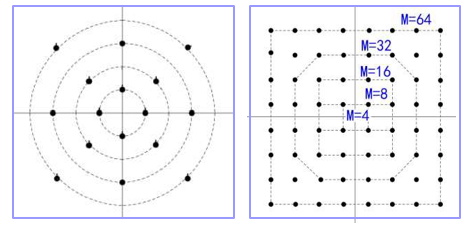

星座图的排布原则
在2-D平面充分排布,应该注意:
- 加大彼此距离 —— 距离大 P e P_e Pe 小
- 控制平均能量 E s E_s Es ——同等功率
实用规则:
- 分布均匀:使所有距离尽量大,最小相邻 d m i n d_{min} dmin 是总 P e P_e Pe 的“瓶颈”
- 收缩区域(能量对应信号的模长,对应于区域大小) 总体居中(同等结构,重心位于原点的,总能量最小)
- 尽量格雷编码。
E s = 1 M ∑ E i = 1 M ∣ ∣ s i ∣ ∣ 2 E_s=\frac{1}{M} \sum E_i = \frac{1}{M} {||s_i||}^2 Es=M1∑Ei=M1∣∣si∣∣2
右边的排列更好
- 在多径衰落信道中,信号振幅和相位取值越多,受到的 影响越大,因而星型比方型更具有吸引力。
- 但方型星座的QAM信号的产生与接收更易实现。

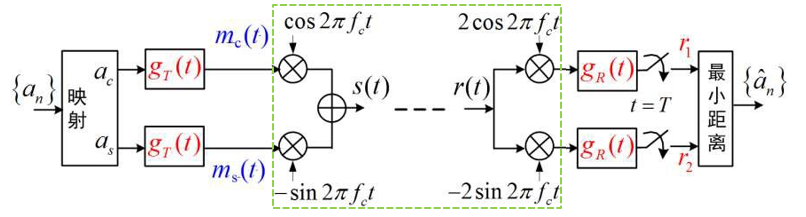

传输系统结构与信号带宽

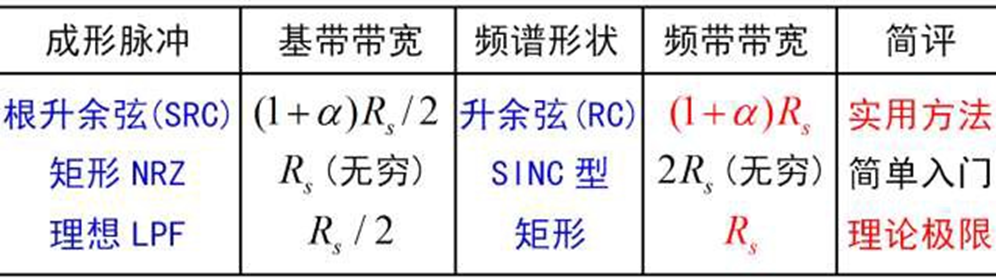

系统中存在两个完整的基带传输支路:
- 成形脉冲——构建RC谱特性,实现无ISI
- 匹配滤波——SRC配对,达到最大SNR解调,实现最佳传输 (基带信号的最佳接收)
带通的带宽是基带的两倍

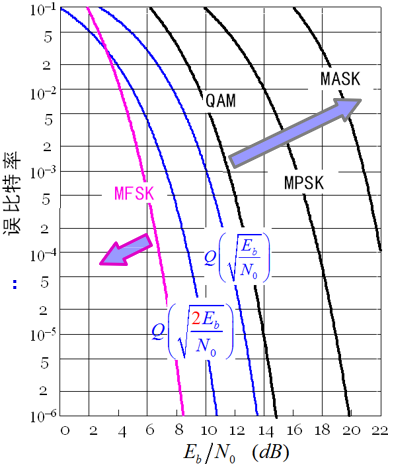

频带调制的特性与比较
有效性——实现一定传输速率(符号率/比特率)需要的信号带宽
可靠性——接收误码率、误比特率
QAM/PSK/ASK——带宽相同,不随M变化,而频带利用率随M上升
FSK——带宽由M子带构成,随M增加,频带利用率随M下降
OFDM
正交频分复用(OrthogonalFDM)—— 把宽带信道分割为窄小的正交子带,把一条高速传输流变为并行的多条低速流
具体略
参考
作业
某系统采用MPSK调制方式,在加性白高斯噪声信道上以50kb/s的速率传输数据。假设系统频域传输特性是滚降系数等于1的升余弦函数,系统带宽为50kHz。求:
(1)MPSK调制中的M等于多少?
M等于2
(2)无 ISI 的最高频带利用率(b/(s*Hz))是多少?
1

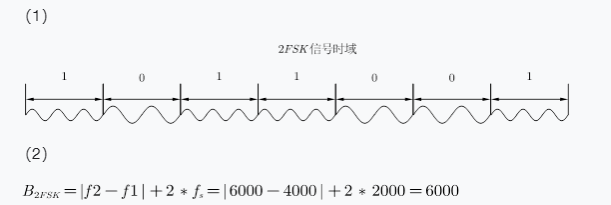

某2FSK调制系统的码元速率为2000Baud,已调信号的载频分别为6000Hz(对应“1”码)和4000Hz(对应“0”码)。求:
(1)若发送的信息序列为1011001,试画出2FSK信号的时域波形。
(2)计算该2FSK信号的带宽
(2FSK谱零点是 1 / T s 1/T_s 1/Ts)
