一文搞懂异步复位，同步复位

说明

写计数器代码的时候，实现同步高电平有效复位，复位值为0，发现对于复位模棱两可，由此记录下来！

区别

异步复位

复位信号不受时钟影响，只要复位信号有效，电路就会复位。 例：

always@(posedge Clk or negedge Rst_n)begin
    if (!Rst_n) //复位信号低电平有效
        xxx;
    else  (xx) begin
            xxx;
         end
    end

always块中，敏感量为两个：Clk ， Rst_n。
当复位信号下降沿出现时，不论Clk在什么状态，都执行always块，即复位。
注意： 此处与Rst_n是上升沿还是下降沿有效无关，不是时钟与复位的有效沿不同就是异步，与此没有关系。

同步复位

复位信号受时钟影响，复位是否有效，前提看时钟信号是否有效。
例：

always@(posedge Clk) begin
 if (!Rst_n)
     xxx;
 else
     xxx;
 end

此always块中，敏感量只有一个，即Clk的上升沿。只有在Clk的上升沿才能执行always块，否则不执行。若想要复位信号有效，也只能等到Clk上升沿才能执行always块，才能使电路复位！

实例

从0到15计数的4位二进制计数器，周期为16。同步高电平有效复位，复位时值为0。

module top_module (
    input Clk,
    input reset,
    output [3:0] q);
    always@(posedge Clk)//同步高电平有效复位
        if(reset==1'b1)
            q <= 4'b0;
         else
            q <= q + 1'b1;
endmodule

异步高电平有效复位

module top_module (
    input Clk,
    input reset,
    output [3:0] q);
    always@(posedge clk or posedge reset)//敏感信号两个
        if(reset==1'b1)
            q <= 4'b0;
         else
            q <= q + 1'b1;
endmodule

特别说明

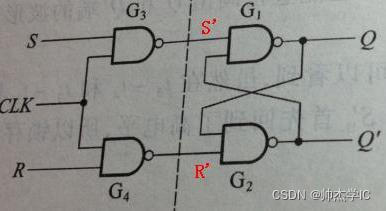

也可以这样理解：同步电路，异步电路区别
同步电路：在SR触发器中，S，R信号与时钟Clk相配合，
        S，R与Clk是同步信号。
异步电路：；S'，R'与时钟Clk配合无关，
        S',R'与Clk是异步信号。
如图
