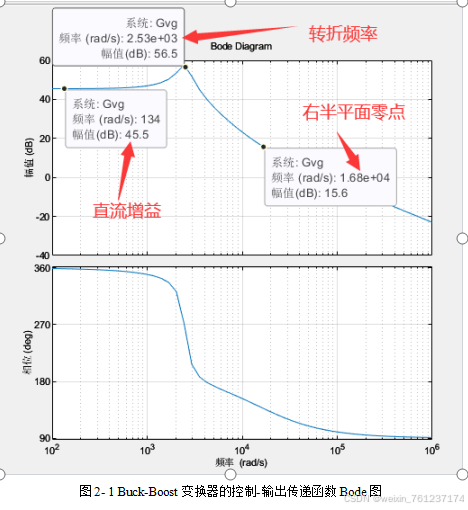

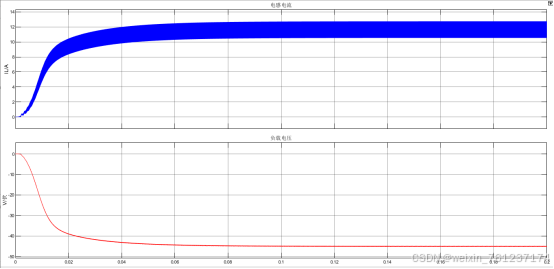

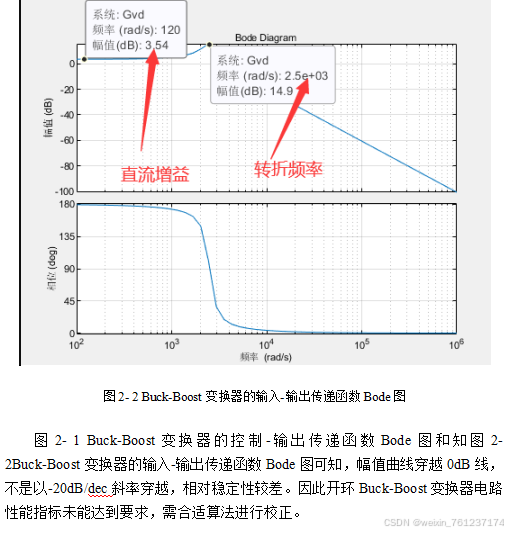

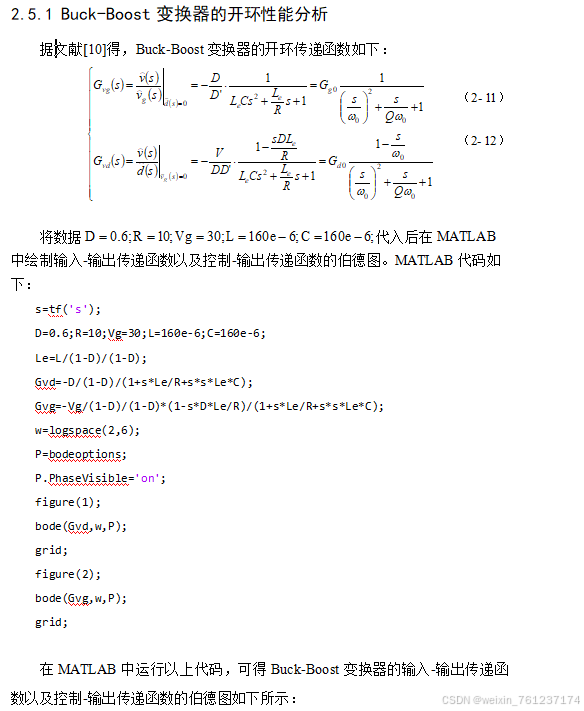

1. Buck-Boost变换器的小信号分析

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.闭环PID设计

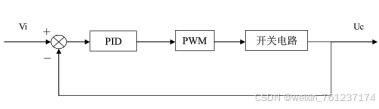

闭环原理：
在这里插入图片描述

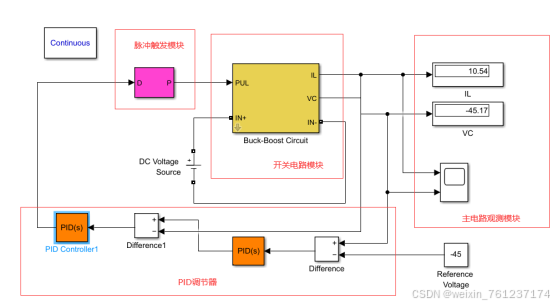

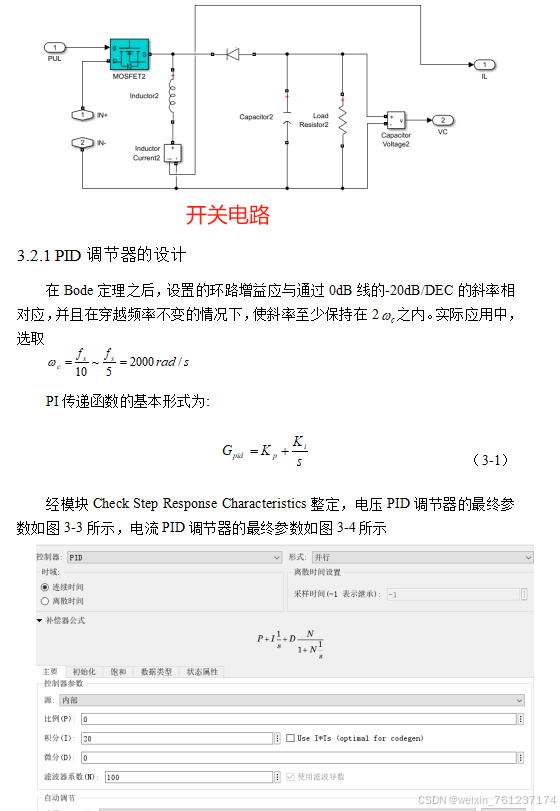

子模块分析：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

输出电压Vo经模块双闭环PID控制器优化设计后，其快速性有了很大提升，由局部放大图可知，电压波动仅仅0.34V，输出电压稳定性有了显著改善。

在这里插入图片描述
