FR-E840-K 第二加减速使用方法

本文介绍如何启用变频器的第二加减速时间，以FR-E840-K为例。文中所提及网络通讯可参考FR-A8ND DEVICE NET通讯使用方法。

一、设备简介

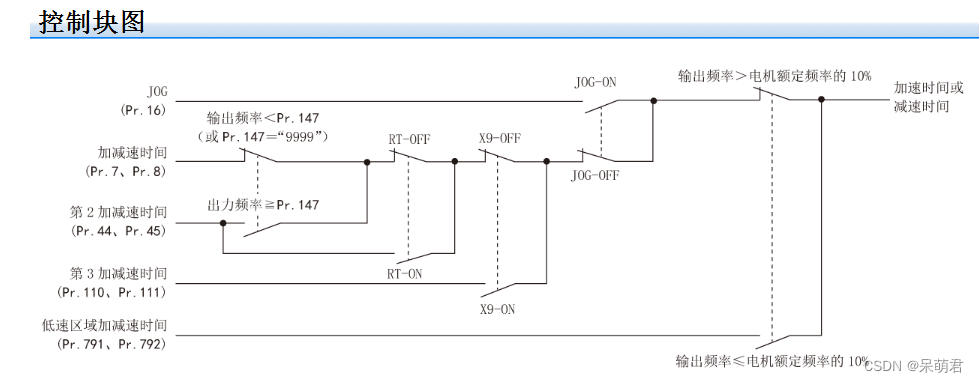

二、第2加减速原理

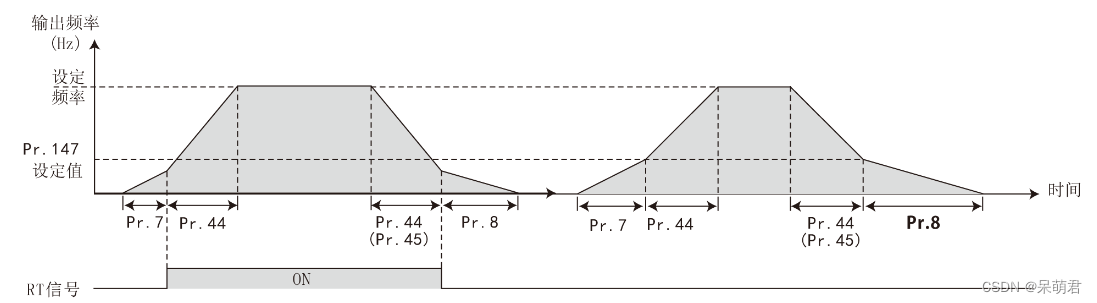

RT信号为ON或输出频率为Pr.147 加减速时间切换频率设定的频率以上时，Pr.44、Pr.45有效。

如果Pr.45设定为“9999”，则减速时间与加速时间（Pr.44）相同。

切换优先顺序：RT信号＞Pr.147设定值

三、第2加减速时间使用方法

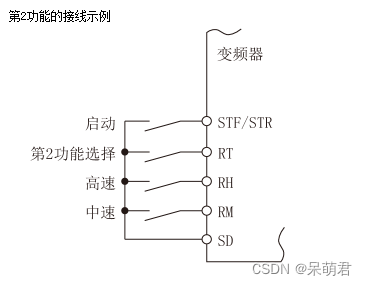

1.使用RT信号（硬线连接）

在Pr.178～Pr.189（输入端子功能选择）中设定“3”来对RT信号进行端子功能的分配。

STEP1：将Pr.180参数设置成“3”。

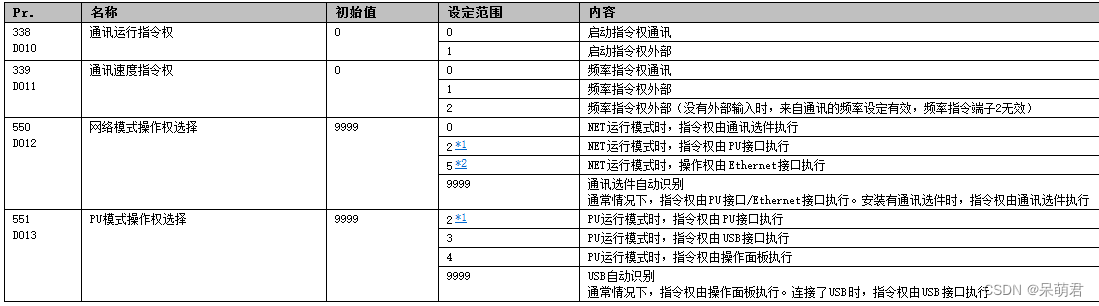

STEP2：将Pr.338参数设置成“1”。

STEP3：将Pr.339参数设置成“1”。

2.使用RT信号（网络通讯）

在Pr.178～Pr.189（输入端子功能选择）中设定“3”来对RT信号进行端子功能的分配。

STEP1：将Pr.180参数设置成“3”。

STEP2：将Pr.338参数设置成“0”。

STEP3：将Pr.339参数设置成“0”。

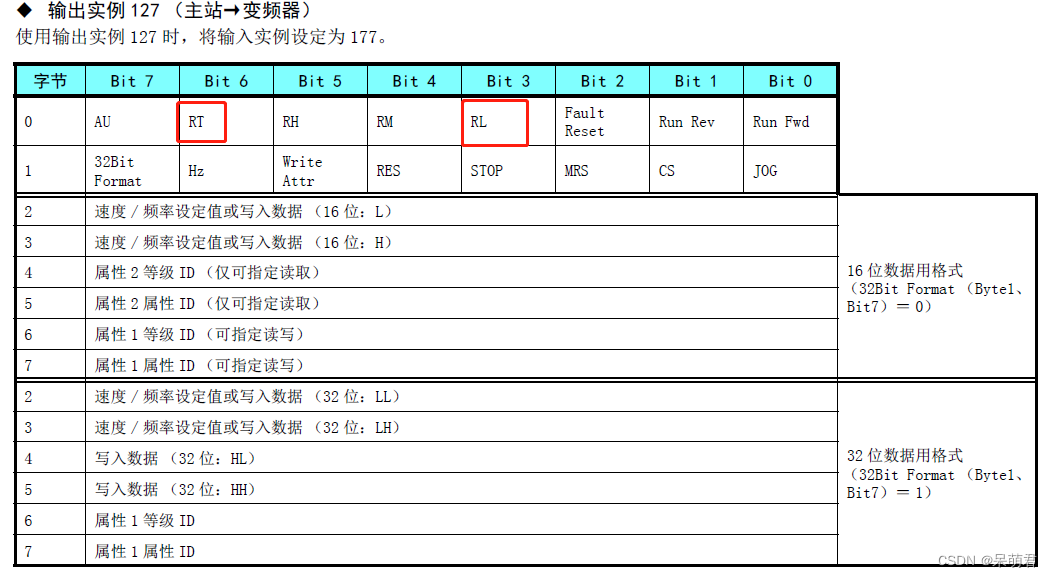

I/O 通讯（轮询）的格式选择输出实例127/输入实例177

STEP4：将字节0的BIT 3/6程序内置位ON

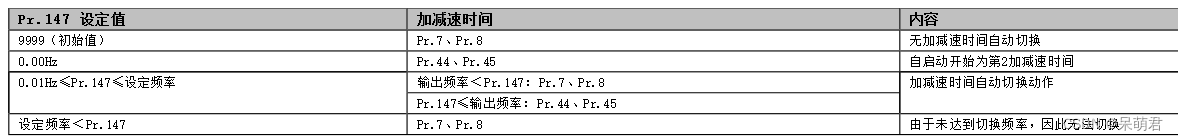

3.设定Pr.147 加减速时间切换频率

STEP1：将Pr.147参数设置成“切换频率的范围值”。

四、知识扩展

 第2功能有以下用途

1.常用和紧急用的切换

2.重负载和轻负载的切换

3.变更折线加减速的加减速时间

4.主电机和从电机的特性切换
