实验一、基本门电路与组合逻辑

7.实验内容及步骤

（1）门电路逻辑功能测试（正逻辑约定）。

①与非门逻辑功能测试，有0出1，全1出0。

在四2输入与非门74LS(HC)00中任选一与非门。在输入端A、B分别输入不同的逻辑电平，测试输出端F相应的逻辑状态，并把结果记入表2.1.1中。

输  入		输          出			输   入		输            出
A	B	电压/V	F		A	b	电压/V	F
0	0	4.96	1		1	0	4.96	1
0	1	4.96	1		1	1	0	0

表2.1.1  74LS(HC)00的逻辑功能表

②或非门功能测试，有1出0，全0出1。

在四2输入或非门74LS(HC)02中任选一或非门。在输入端A、B分别输入不同的逻辑电平，测试输出端F相应的逻辑状态，并把结果记入表2.1.2中。

输  入		输          出			输   入		输            出
A	B	电压/V	F		A	B	电压/V	F
0	0	4.94	1		1	0	0	0
0	1	0	0		1	1	0	0

表2.1.2  74LS(HC)02的逻辑功能表

③非门逻辑功能测试，有1出0，有0出1。

在六输入非门74LS(HC)04中任选一非门。在输入端A分别输入不同的逻辑电平，测试输出端F相应的逻辑状态，并把结果记入表2.1.3中。

输入	输出
A	电压/V	F
0	4.93	1
1	0	0

表2.1.3  74LS(HC)04的逻辑功能表

④异或门逻辑功能测试，相同出0，相反出1。

在四2输入异或门74LS(HC)86中任选一异或门。在输入端A、B分别输入不同的逻辑电平，测试输出端F相应的逻辑状态，并把结果记入表2.1.4中。

（2）逻辑电路的逻辑功能。

 搭设并测试这个组合逻辑电路的逻辑功能，输入为A、B、C，输出接一LED灯，将测试理论分析与实际观测结果记入表中。

输入			输出Y
A	B	C	理论值	观测值
0	0	0	1	1
0	0	1	1	1
0	1	0	1	1
0	1	1	0	0
1	0	0	0	0
1	0	1	0	0
1	1	0	1	1
1	1	1	0	0

（3）用与非门组成其它门电路并测试验证。

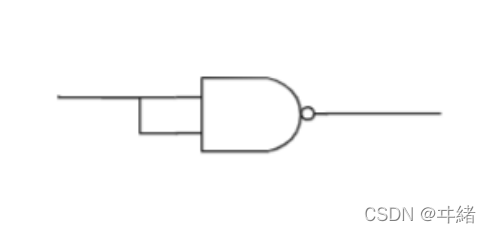

①组成非门。

用一片74LS(HC)00组成一个非门，画出电路图，测试并将结果记入表1.1.6中。

输入		输出Y
A	B	理论值	观测值
0	0	1	1
1	1	0	0

表2.1.6  用与非门实现的非逻辑

电路图：

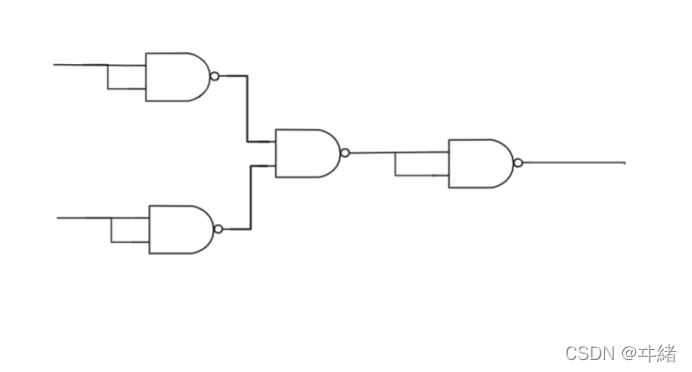

②组成或非门。

用一片74LS(HC)00组成一个与非门组成或非门，写出或非门转化为与非门表达式，画出电路图，测试并将结果记入表1.1.7中。

输入		输出Y
A	B	理论值	观测值
0	0	1	1
0	1	0	0
1	0	0	0
1	1	0	0

表1.1-7  用与非门实现的或非逻辑

表达式：



电路图：

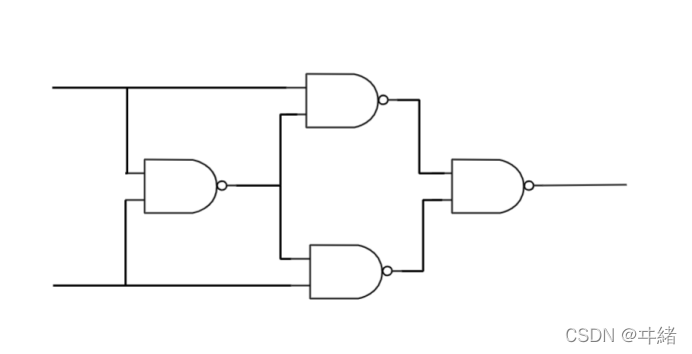

③组成异或门。

用74LS(HC)00组成一个异或门，写出异或门转化为与非门表达式，画出电路图，测试并将结果记入表1.1.8中。

输入		输出Y
A	B	理论值	观测值
0	0	0	0
0	1	1	1
1	0	1	1
1	1	0	0

表1.1.8  用与非门实现的异或逻辑

表达式：

电路图：

（4）（选作）利用与非门控制输出。

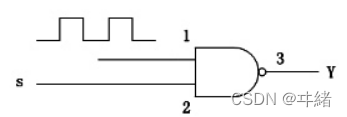

用一片74 LS(HC)00按图2.1.6接线，S接任一逻辑电平开关，电路的另一输入端输入低频连续脉冲信号（小于20Hz），输出端Y接LED灯，可以观察到S对输出脉冲的控制作用。

答：与非门的真值表是“有0出1,全1出0”，即如果与非门的一个输入端接高电平，则另一个输入端的信号可以通过；如果与非门的一输入端接低电平，则另一个输入端无论输入什么信号，输出恒为1。因此当S为高电平时，允许脉冲通过，输出端Y的波形与输入端的波形相反；当S为低电平时，为低电平时禁止脉冲通过，输出端Y恒为高电平。

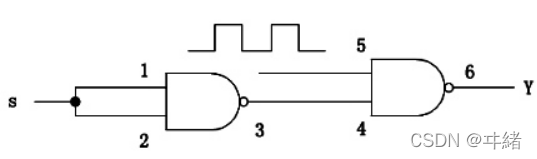

图2.1.6  逻辑电路图

 答：与非门的真值表是“有0出1,全1出0”，即如果与非门的一个输入端接高电平，则另一个输入端的信号可以通过；如果与非门的一输入端接低电平，则另一个输入端无论输入什么信号，输出恒为1。由上图可知道，1、2、3的与非门组成了一个非门。因此当S为低电平时，允许脉冲通过，输出端Y的波形与输入端的波形相反；当S为高电平时，为低电平时禁止脉冲通过，输出端Y恒为高电平。

7.思考题

（1）怎样判断门电路逻辑功能是否正常？

答：门电路功能正常与否的判断：（1)按照门电路功能，根据输入和输出，列出真值表。（2)按真值表输入电平，查看它的输出是否符合真值表。（3)所有真值表输入状态时，它的输出都是符合真值表，则门电路功能正常；否则门电路功能不正常。

（2）与非门的一个输入端接连续脉冲，其余端是什么状态时允许脉冲通过？什么状态时禁止脉冲通过？

答：与非门的真值表是“有0出1,全1出0”，即如果与非门的一个输入端接高电平，则另一个输入端的信号可以通过；如果与非门的一输入端接低电平，则另一个输入端无论输入什么信号，输出恒为1。因此与非门的一个输入端连续脉冲时，当其余端为高电平时，允许脉冲通过，为低电平时禁止脉冲通过。

（3）异或门又称可控反相门，为什么？

答：异或门有两个输入端其中一个作为控制端。当控制端为0的时候，输出与另一输入端输入相同，即异或门不改变逻辑值。当控制端为1的时候，输出端与另一输入端输入反向，这时异或门相当于一个反向门。因此异或门又称可控反向门。

（4）总结本次实验的心得。
