0基础小白用unity+vuforia实现AR随机抽卡/盲盒功能

unity+Vuforia实现海洋动物随机AR盲盒

目录

Vuforia

一、在vuforia上注册许可证

二、添加识别目标图像数据

三、搭建AR程序

四、随机盲盒的进阶AR程序

---

Vuforia

这是一种AR平台，由PTC公司开发，允许开发人员在线完成图像数据处理，支持识别单个或多个图片（image target）、圆柱形图案（Cylinder）、多边形图案（Multi）、模型（Object）。不需要编程知识也能轻松实现基础的AR效果。

一、在vuforia上注册许可证

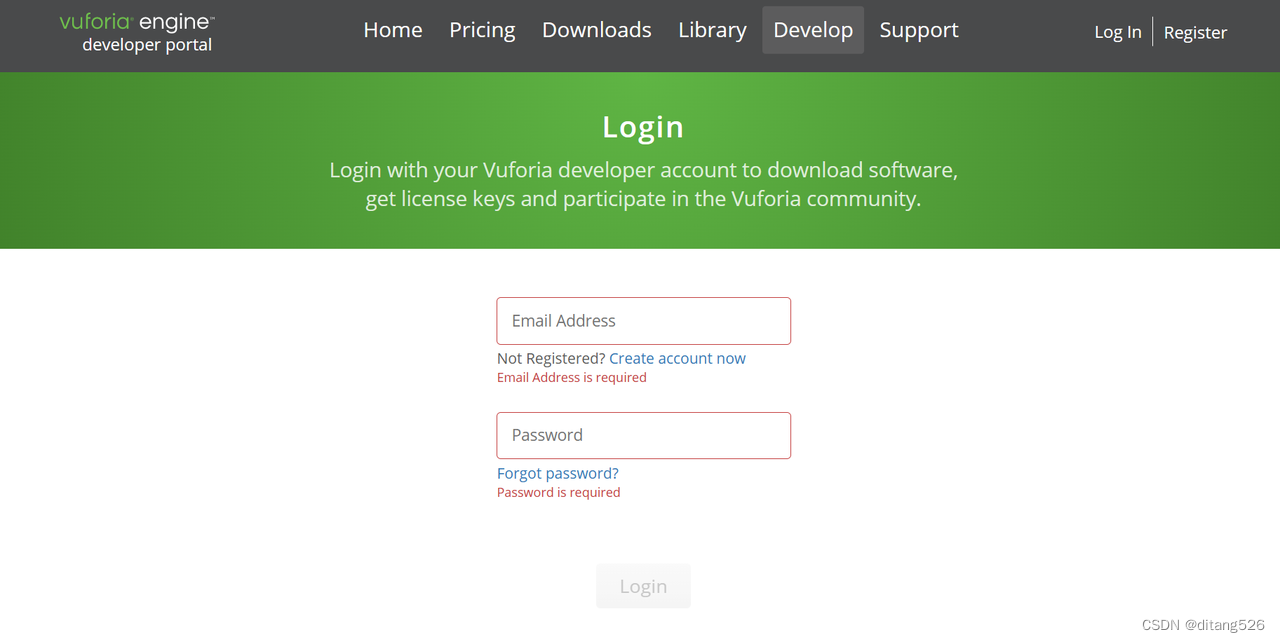

1、打开https://developer.vuforia.com/vui/auth/login，邮箱注册并登录

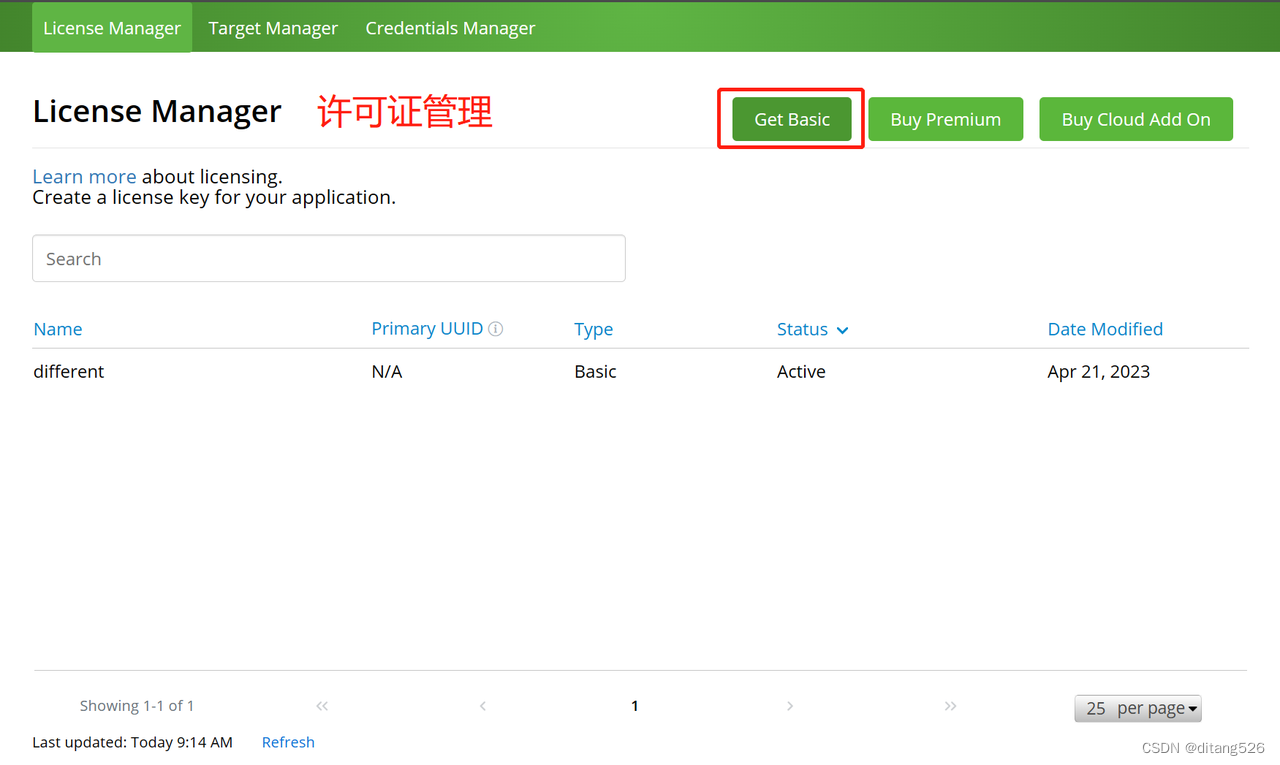

2.点击 Get Basic

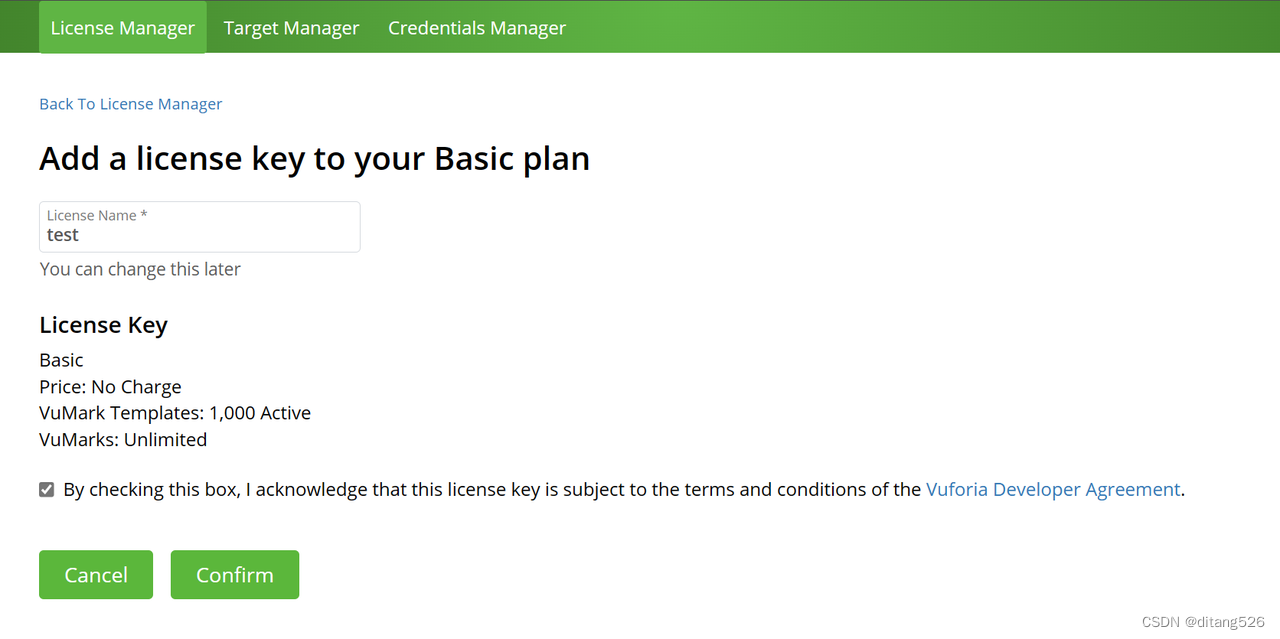

 3.自定义填写许可证名字（license Name），勾选复选框，点击confirm
4.此时出现了刚刚申请的许可证，并点击此行

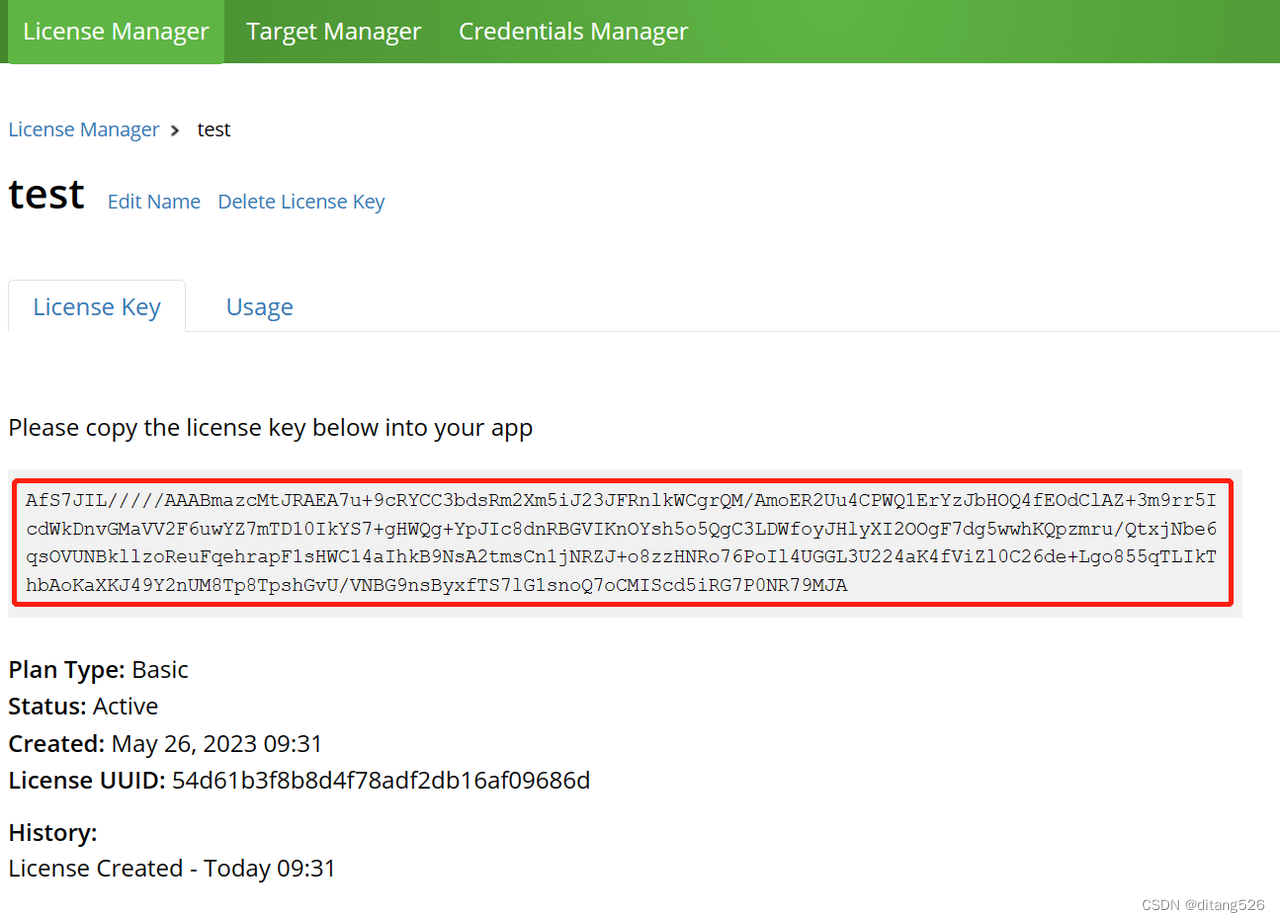

5.恭喜获得AR敲门砖——许可证密码（复制保存备用）

二、添加识别目标图像数据

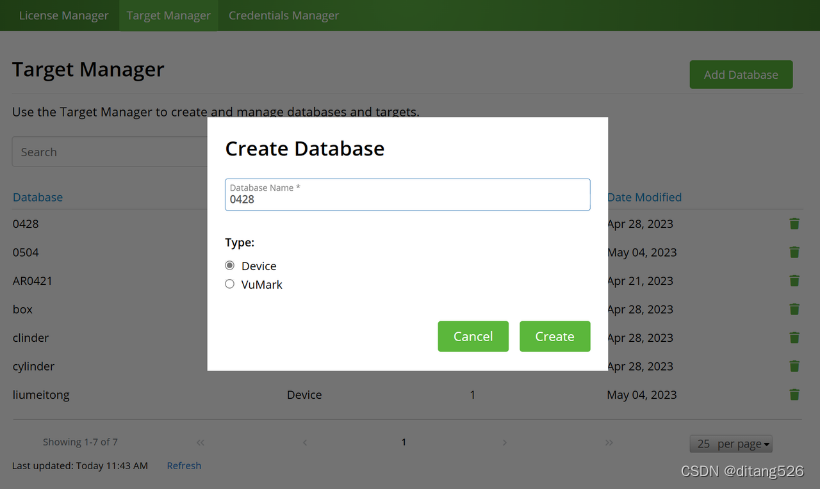

1、点击Target Manager，点击Add Databaset

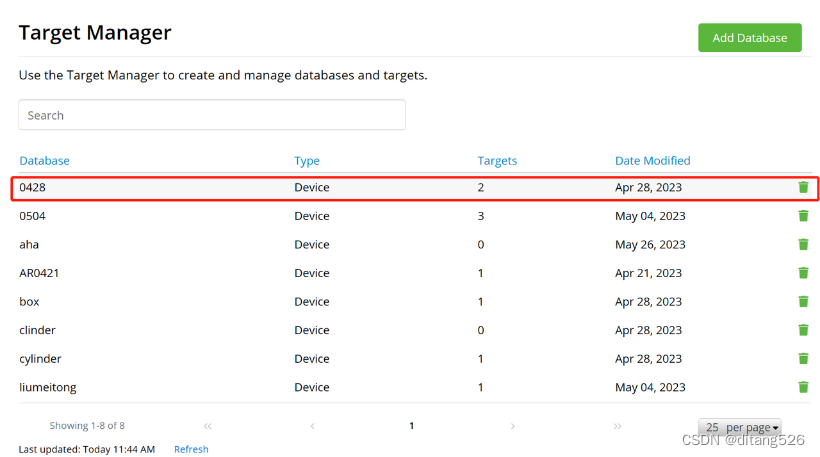

2.点击新添加的数据库

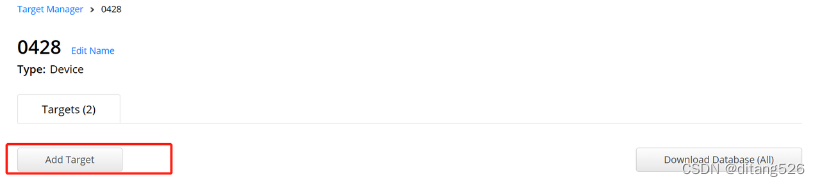

3.点击Add target
4.选择的需要扫描识别的目标类型，上传相关内容，点击添加
 （图片要求：Only 8 bit gray scale or 24 bit RGB of file type JPG or PNG are allowed.最大不超过2Mb。尽可能选择特征明显的图片）

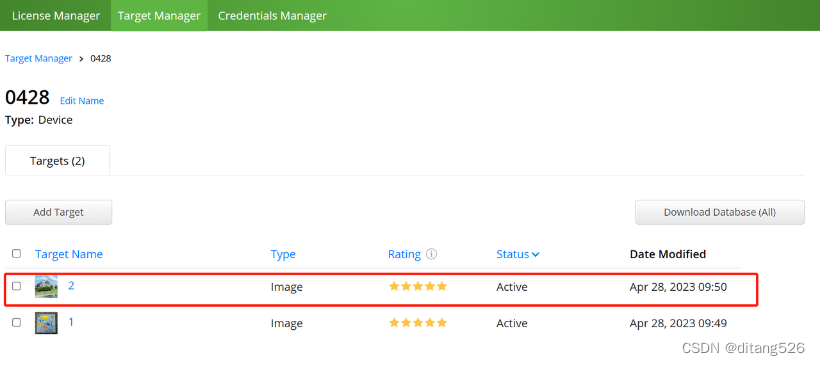

5.点击先添加的数据库，可以查看它识别的特征点。（Rating评分越高，代表越容易识别成功）
如果你需要同时识别多个图像，那么你需要在这个数据库添加多个图像数据库，如图添加了图片1和图片2

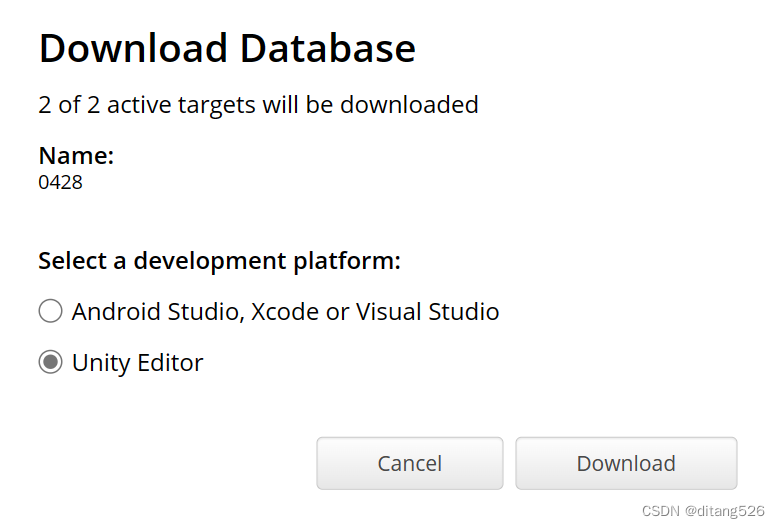

6.下载数据库：点击Download Database---选择unity editor----Download
你可以勾选特定的图片，再点击下载。如果你需要识别多张图片，务必全部勾选上，或直接download all。

至此，vuforia网站上的所有准备工作已就绪，接下来打开unity，新建3d project

三、搭建AR程序

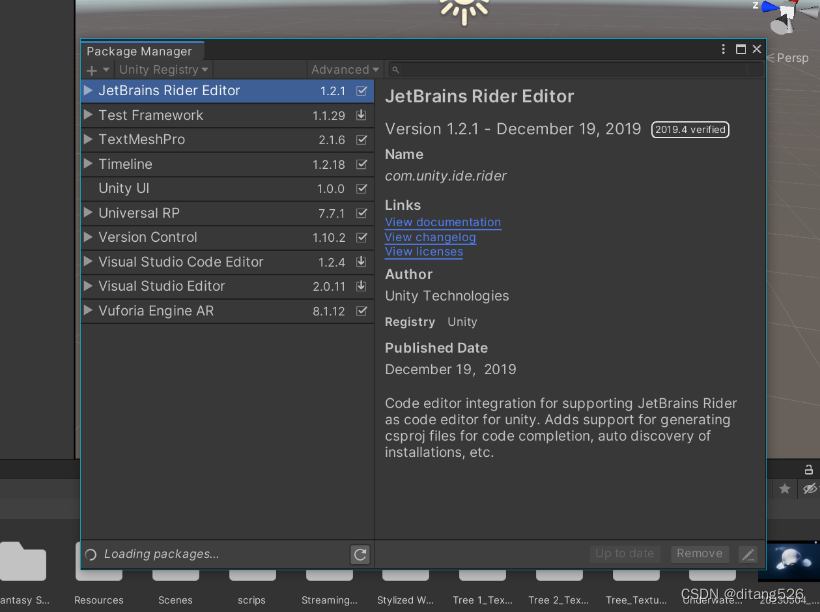

1.点击顶部菜单栏window---package Manager---在右上方搜索栏搜索Vuforia Engine AR（注意：我用的是unity2019.4.31f1c1版本，其他版本可能会搜索不到）----点击右下角install

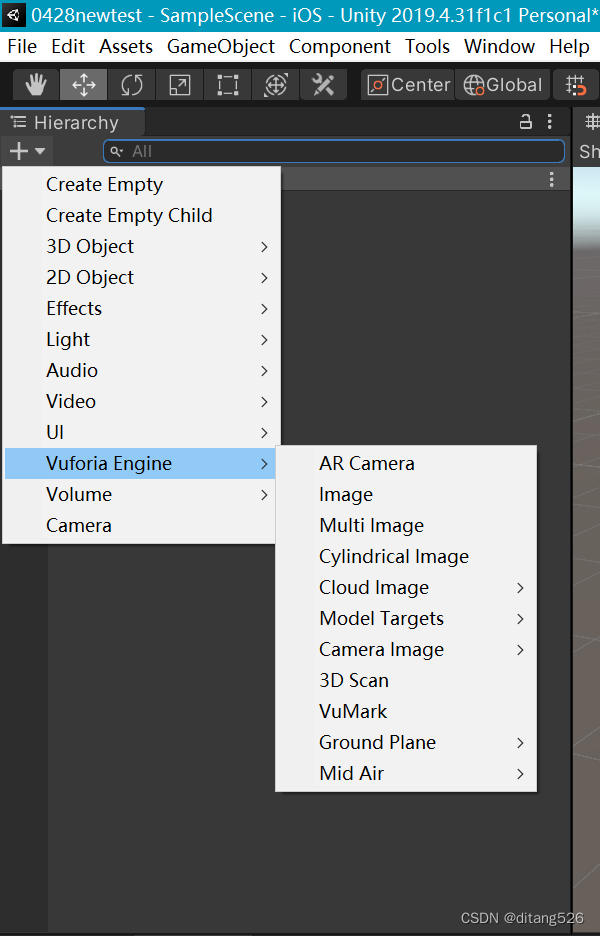

2.安装好后，点击左边Hierarchy侧栏下的“+”号，会出现Vuforia Engine---点击AR Camera

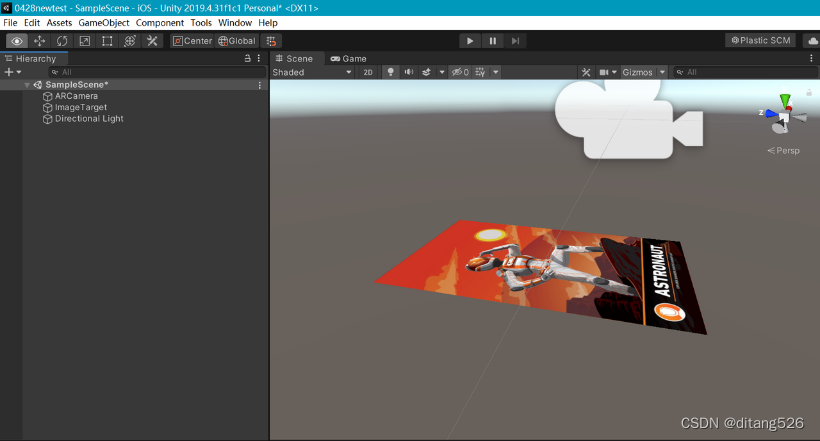

3.同样的位置Vuforia Engine---点击Image，我们添加一个需要识别的图像（你需要识别多少个就添加多少个，或者复制也可以），添加好后Hierarchy和scene都会出现对应的物品。在Hierarchy双击，画面会放大对应物品。

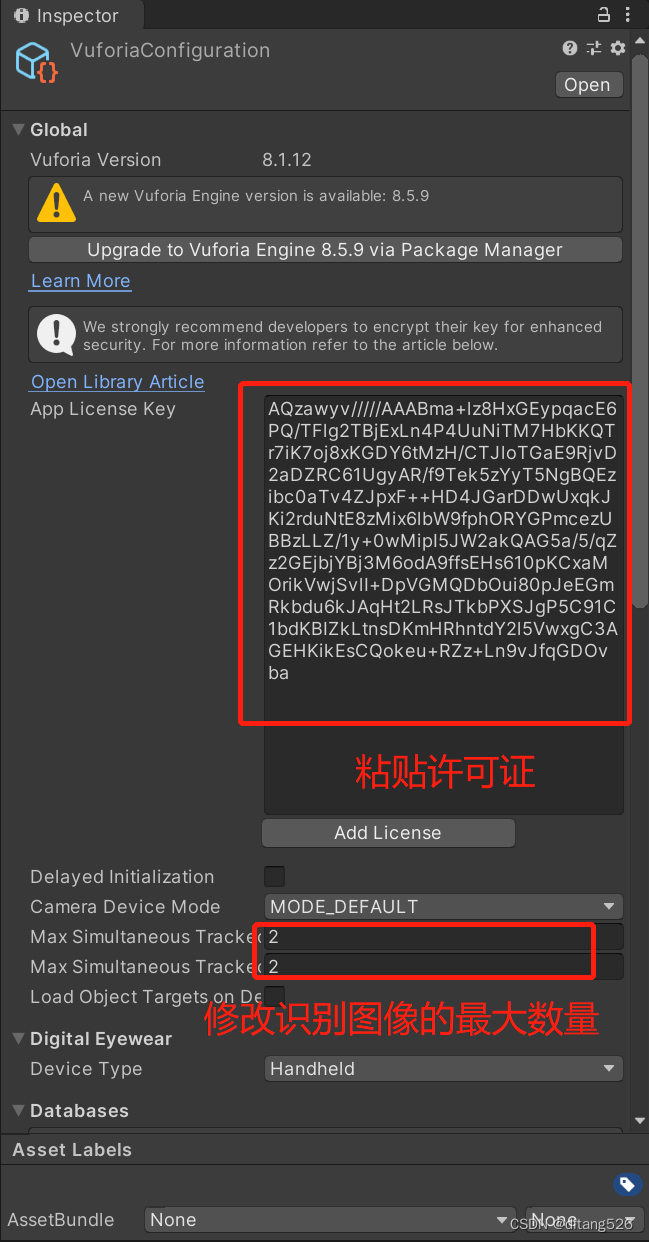

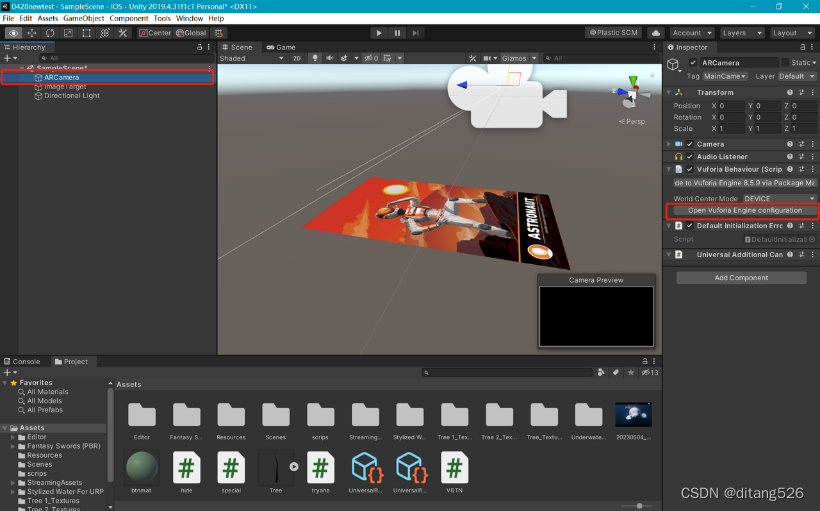

4.点击AR Camera，在右侧属性栏中点 Open Vuforia Configuration，把之前在Vuforia网站上获取的一串许可证密码（见一、5）粘贴在对应位置。如果你需要同时识别多个图形，还需在同一面板下方修改识别的最大数量（如图）

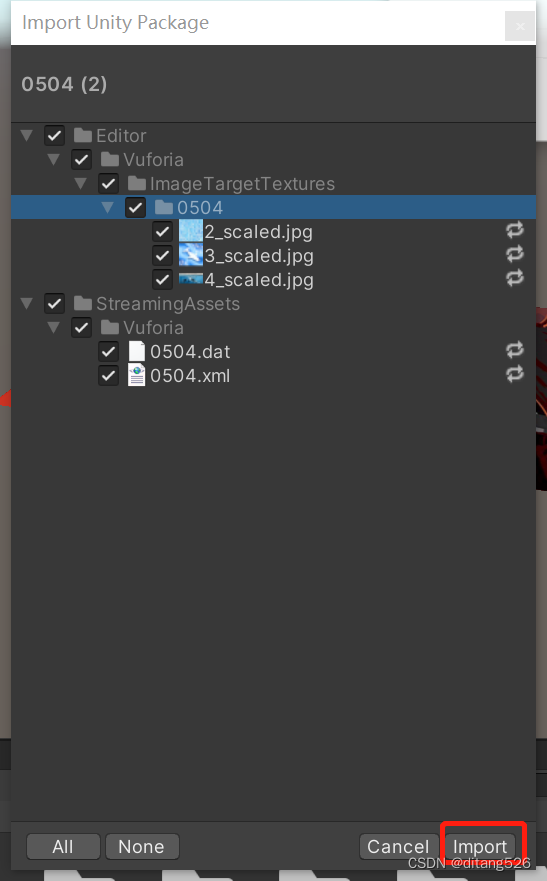

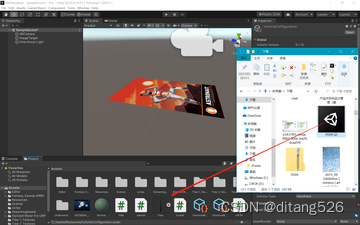

 5.将之前在Vuforia网站上下载的图像数据库包导入unity，点击import

6.此时再点击左方的image target，右侧属性栏中的Database就可以选择你导入的图片数据库，在Image Target中选择你需要的图片


7.添加识别需要生成的模型

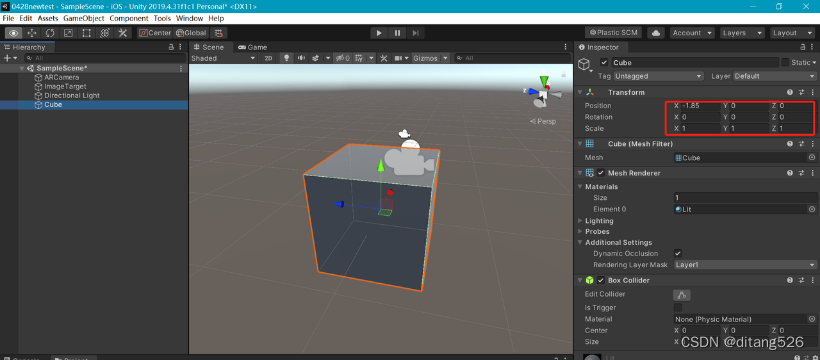

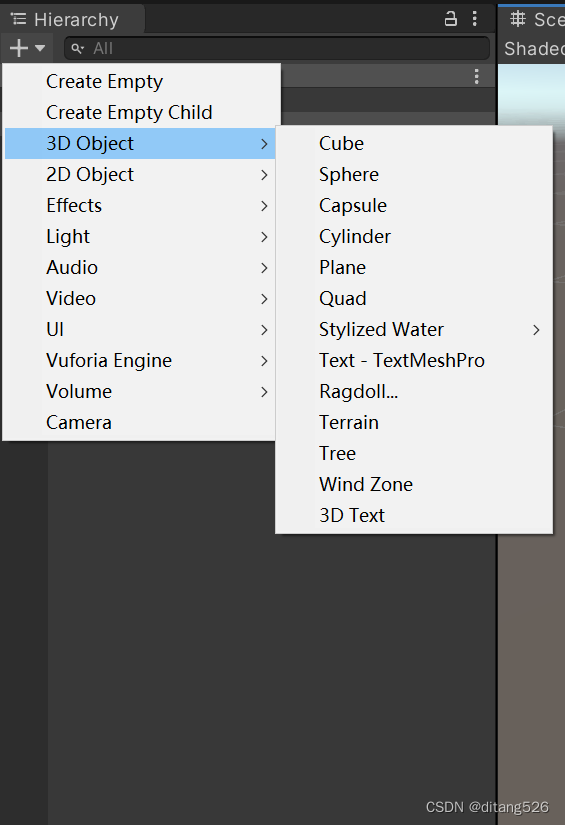

举一个简单的例子：如果需要生成系统自带的几何体模型，则在Hierarcht下的“+”号点击3D object---选择你想要添加的几何体。点击生成的几何体，可以在右侧Transform那里调整位置，大小，角度。（在场景中显示模型和图像的相对大小和位置就是实际扫描后的情况）

假如你需要显示其他的模型，首先将模型导入unity（方法和导入图像数据库一样，拖入unity下方project库就可以，但是注意是否有关闭演示），然后找到prefab文件（是模型或者绑定了动画的模型），拖进场景中即可，后续步骤与上述相同。

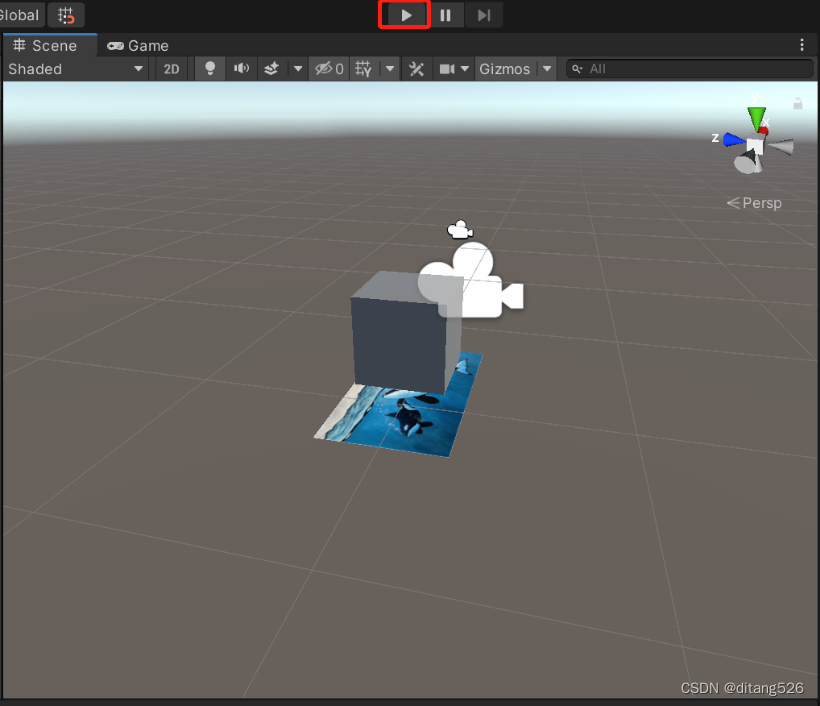

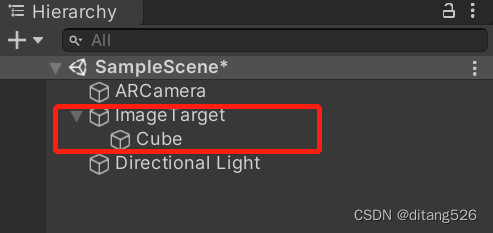

8.最关键的一步：将cube拖入Image Target中，使Image Target成为它的子物体，就大功告成啦，点击上方的播放按键，就会打开电脑摄像头，放置你设置的目标图案，就可以看见对应的模型啦。如果预设模型有绑定动画的话，扫描后也会动噢。（注意：任何操作只有关闭演示的状态下改变才会有效，就是再点击一下播放按钮）

恭喜你完成了入门操作，现在我们来做一个随机盲盒的进阶AR程序：

四、随机盲盒的进阶AR程序

首先我们先来了解一下基础的知识点：每一个物体的主要功能都是由一个个组件进行控制，比如transform组件控制它的大小，角度，位置。animator组件控制它的动画，而sripts（脚本）是用来控制物体更复杂的功能

基础准备：按照上述教程把许可证密码和图像数据库准备好并导入unity

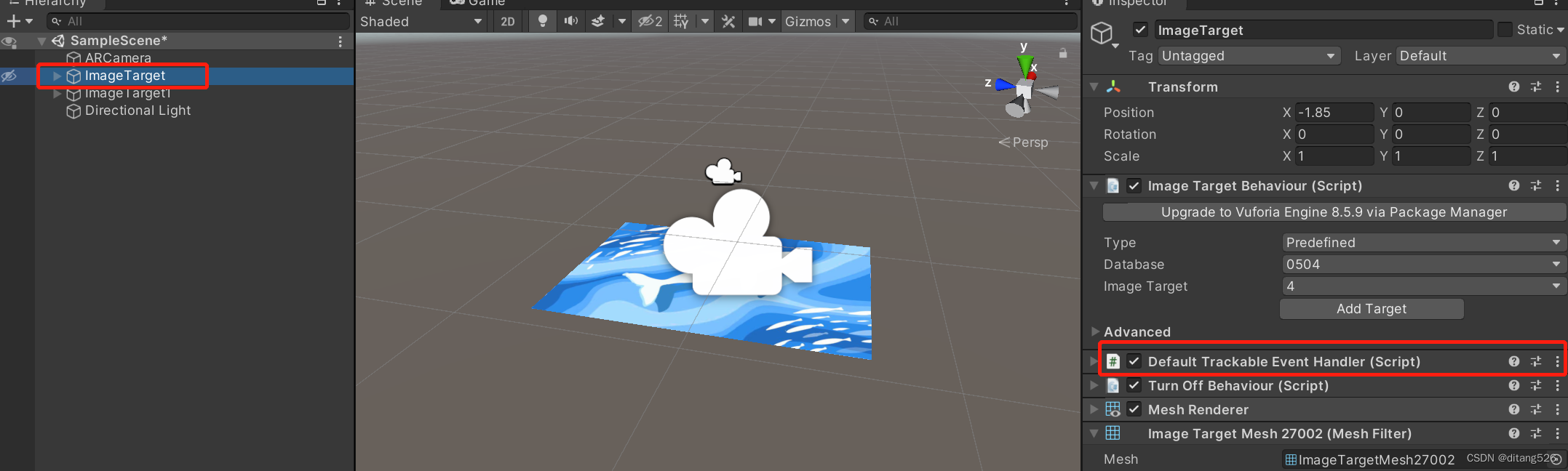

1、点击你需要识别的目标图像，右键右边属性栏中的Default Trackable Event Handler，点击Remove Component。（删除这个脚本）

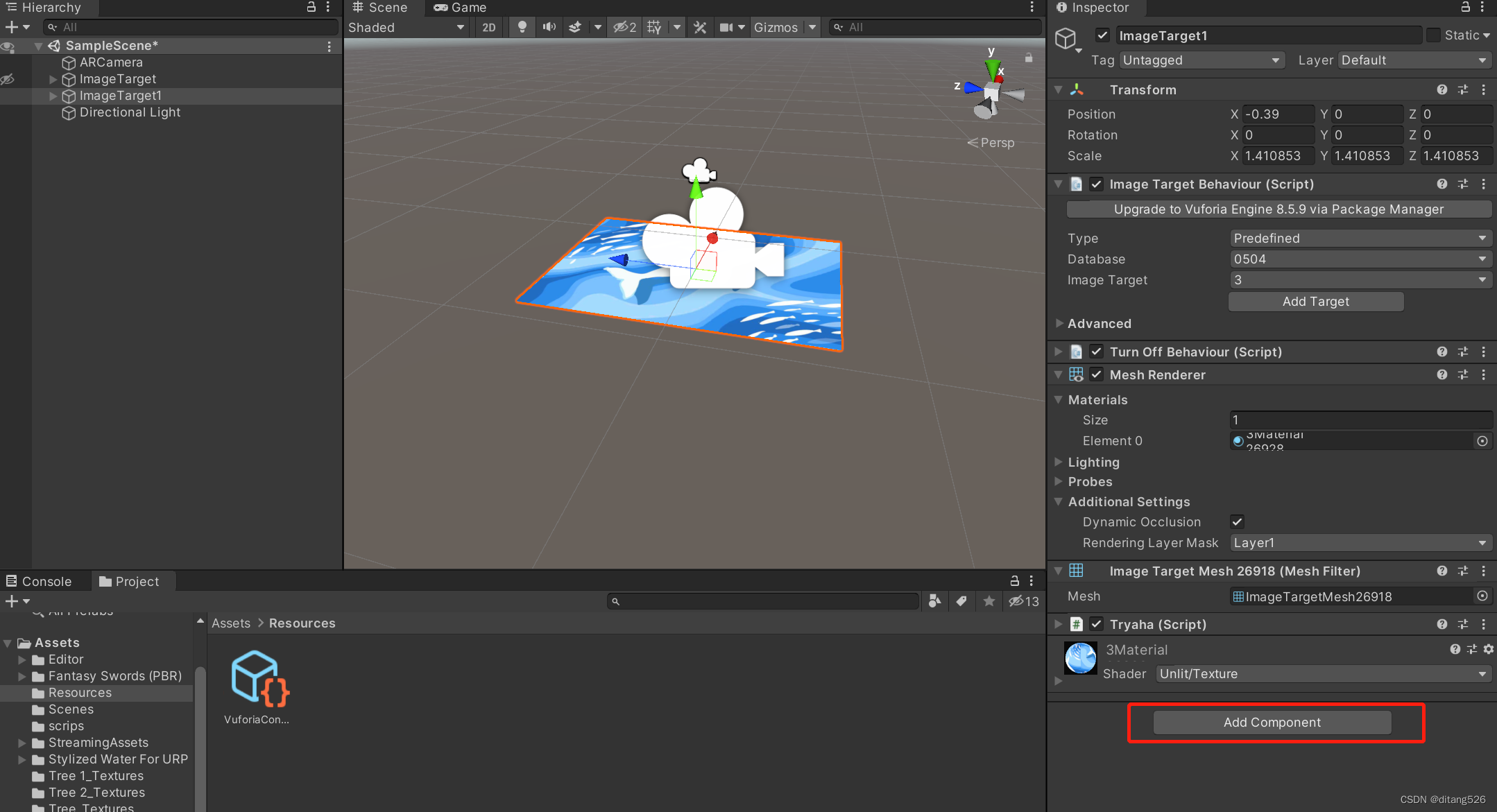

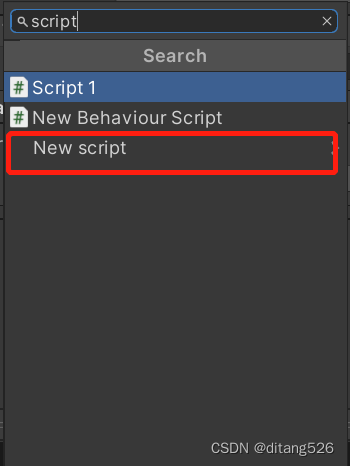

2、在右侧属性栏中点击Add Component---输入script---点击New script---输入tryaha（脚本名字，可以自己换一个）---点击Creat and Add

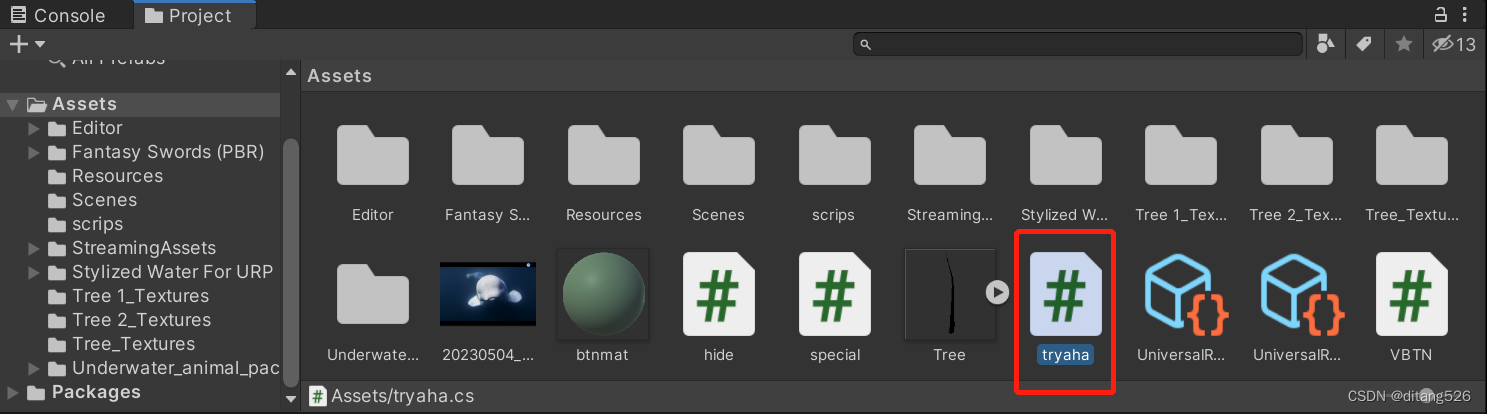

 3、在project处双击打开刚刚新建的脚本，输入代码（我这里是用visual studio打开的，前提是你安装unity的时候有安装visual studio，没装的可以去unityhub中补充下载，这个写代码会更方便一些。）

using UnityEngine;
using Vuforia;

public class tryaha : MonoBehaviour, ITrackableEventHandler
{
    public GameObject[] objects;  // 要在跟踪目标上显示的模型数组
    private GameObject activeObject;                 // 当前活动的模型
    private TrackableBehaviour trackableBehaviour;   // Vuforia跟踪器

    private void Start()
    {
        // 获取Vuforia的TrackableBehaviour并注册事件处理程序
        trackableBehaviour = GetComponent<TrackableBehaviour>();
        if (trackableBehaviour != null)
            trackableBehaviour.RegisterTrackableEventHandler(this);
    }

    private void OnDestroy()
    {
        // 解除事件处理程序的注册
        if (trackableBehaviour != null)
            trackableBehaviour.UnregisterTrackableEventHandler(this);
    }

    public void OnTrackableStateChanged(TrackableBehaviour.Status previousStatus, TrackableBehaviour.Status newStatus)
    {
        if (newStatus == TrackableBehaviour.Status.DETECTED ||
            newStatus == TrackableBehaviour.Status.TRACKED ||
            newStatus == TrackableBehaviour.Status.EXTENDED_TRACKED)
        {
            // 找到了跟踪目标
            Debug.Log("Trackable " + trackableBehaviour.TrackableName + " found");
            OnTrackingFound();
        }
        else
        {
            // 丢失了跟踪目标
            Debug.Log("Trackable " + trackableBehaviour.TrackableName + " lost");
            OnTrackingLost();
        }
    }

    private void OnTrackingFound()
    {
        // 首先清除前一个模型
        OnTrackingLost();

        // 随机选择一个模型并将其放置在跟踪目标下方
        int index = Random.Range(0, objects.Length);
        activeObject = Instantiate(objects[index], trackableBehaviour.transform);
        activeObject.transform.localPosition = Vector3.zero;
        activeObject.transform.localRotation = Quaternion.identity;
        activeObject.SetActive(true);
    }

    private void OnTrackingLost()
    {
        // 如果有一个模型正在显示，则销毁它
        if (activeObject != null)
        {
            Destroy(activeObject);
            activeObject = null;
        }
    }
}

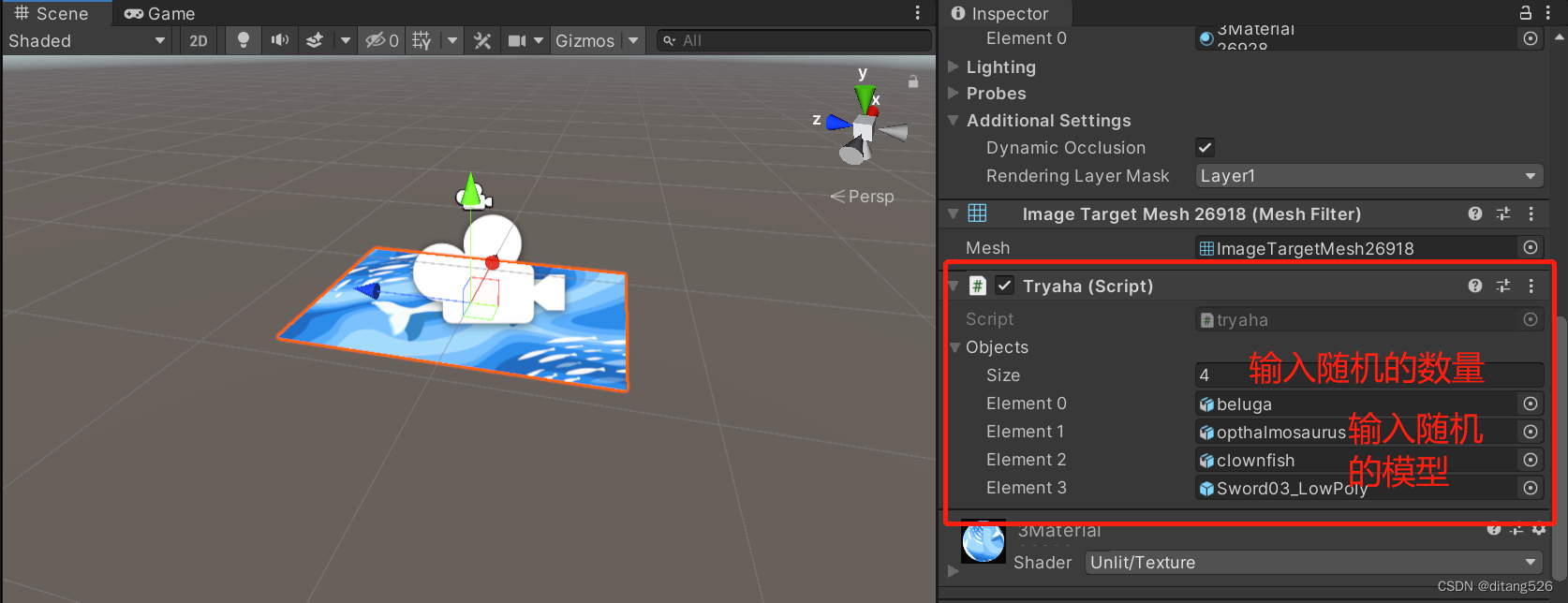

 4、在unity中，点击要识别的图像，在右侧面板中的tryaha中，size代表要随机的模型数量，将需要随机出现的模型预设一个个从project拖入场景中，同时，也把这些模型一个个拖入Element中。

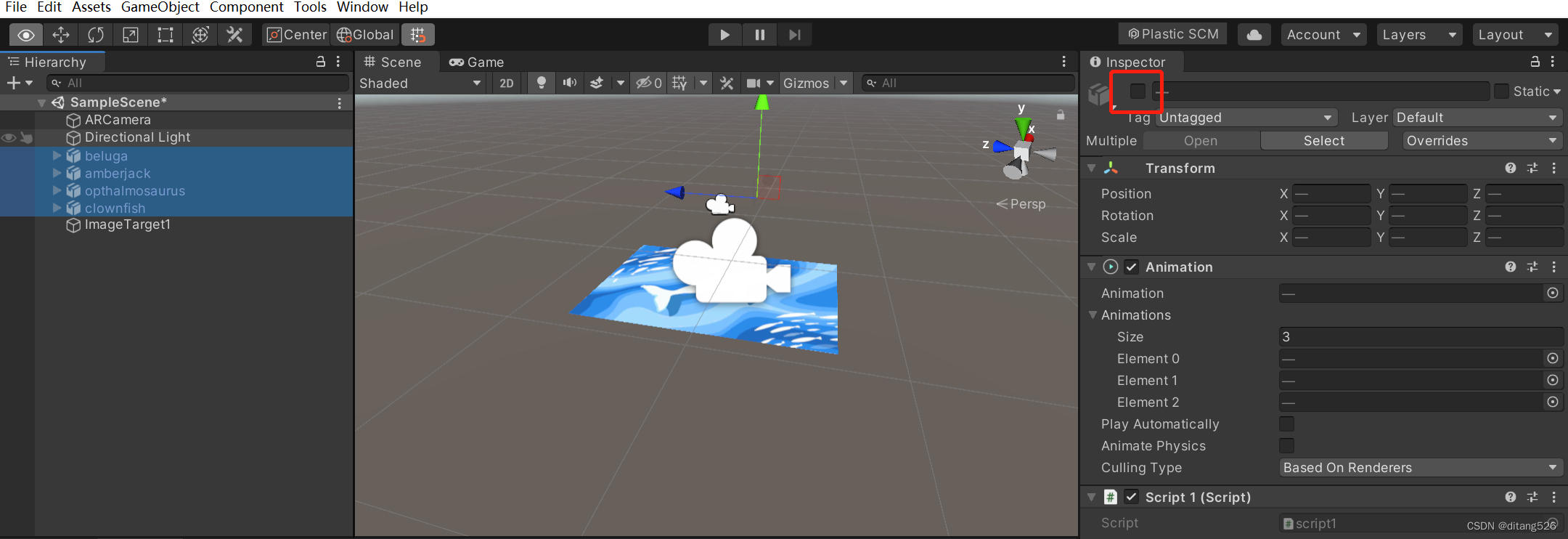

5、选中这些模型，在面板中取消勾选，这样运行的时候才会识别到目标图像之后才出现。大功告成啦，试试运行看看！

 PS:此方法不一定是最优解，欢迎各位大佬评论讨论、纠错
