本文详细介绍了自制斜楔的常见类型，包括水平CAM、下置式CAM、悬吊式CAM和双动CAM，并给出了不同冲压角度下的合适驱动面角度。针对各种类型，提供了冲压方向位移L与高度方向位移H的关系公式，以帮助优化设计。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

水平CAM，冲压方向为水平方向；

驱动面与冲压方向夹角β一般选择50度（50度，55度，60度为比较合理角度）;冲压行程量不足时，也可选择45度

在这里插入图片描述

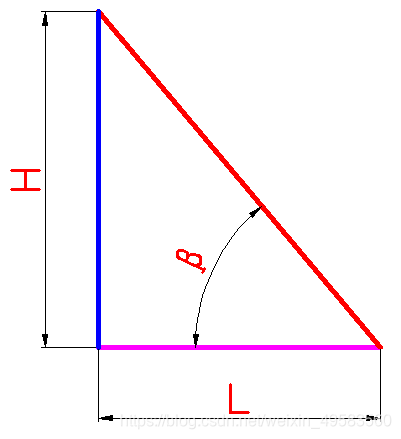

L为冲压方向位移；H为高度方向位移

L = H / tanβ
在这里插入图片描述

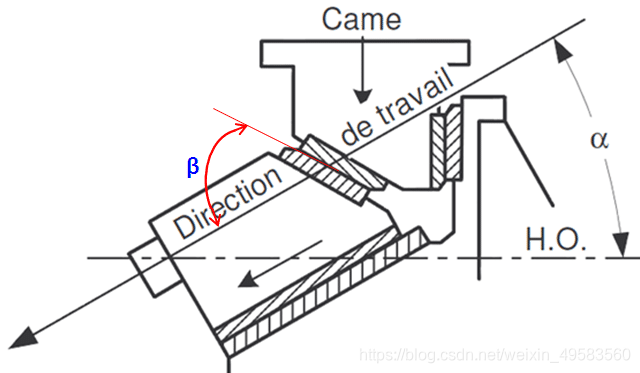

下置式CAM

冲压方向与水平方向夹角为α（0<α<=60）；

驱动面与冲压方向夹角β一般选择50度（50度，55度，60度为比较合理角度）；当α>50度时，β选择60度

在这里插入图片描述

L为冲压方向位移；H为高度方向位移

L=H /［cosα * tan（β-α）+ sinα］

在这里插入图片描述

自制斜楔常见类型及冲压角
