2分钟带你认识冲压模具

一、冲压模具工艺性质的分类

（1）冲裁模：沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

（2）弯曲模：使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。

（3）拉深模：把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。

（4）成形模：将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。

（5）铆合模：借用外力使参与的零件按照一定的顺序和方式连接或搭接在一起，进而形成一个整体。

二、冲压模具加工方法的分类

依产品加工方法的不同，可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。

（1）冲剪模具：是以剪切作用完成工作的，常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。

（2）弯曲模具：是将平整的毛胚弯成一个角度的形状，视零件的形状、精度及生产量的多寡，乃有多种不同形式的模具，如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。

（3）抽制模具：抽制模具是将平面毛胚制成有底无缝容器。

（4）成形模具：指用各种局部变形的方法来改变毛胚的形状，其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。

（5）压缩模具：是利用强大的压力，使金属毛胚流动变形，成为所需的形状，其种类有挤制冲模、压花冲模、压印冲模、端压冲模。

三、冲压模具术语基础知识
1.卷边

卷边是将工序件边缘卷成接近封闭圆形的一种冲压工序。卷边圆形的轴线呈直线形。

2.卷缘

卷缘是将空心件上口边缘卷成接近封闭圆形的一种冲压工序。

3.拉延

拉延是把平直毛料或工序件变为曲面形的一种冲压工序，曲面主要依靠位于凸模底部材料的延伸形成。

4.拉弯

拉弯是在拉力与弯矩共同作用下实现弯曲变形，使整个弯曲横断面全部受拉伸应力的一种冲压工序。

5.胀形

胀形是将空心件或管状件沿径向往外扩张的一种冲压工序。剖切 剖切是将成形工序件一分为几的一种冲压工序。

6.校平

校平是提高局部或整体平面型零件平直度的一种冲压工序。

7.起伏成形

是依靠材料的延伸使工序件形成局部凹陷或凸起的冲压工序。起伏成形中材料厚度的改变为非意图性的，即厚度的少量改变是变形过程中自然形成的，不是设计指定的要求。

8.弯曲

弯曲是利用压力使材料产生塑性变形，从而被弯成有一定曲率、一定角度的形状的一种冲压工序。

9.凿切

凿切是利用尖刃的凿切模进行的落料或冲孔工序。凿切并无下模，垫在材料下面的只是平板，被冲材料绝大多数是非金属。

10.深孔冲裁

深孔冲裁是孔径等于或小于被冲材料厚度时的冲孔工序。

11.落料

落料是将材料沿封闭轮廓分离的一种冲压工序，被分离的材料成为工件或工序件，大多数是平面形的。

12.缩口

缩口是将空心件或管状件敞口处加压使其缩小的一种冲压工序。

13.整形

整形是依靠材料流动，少量改变工序件形状和尺寸，以保证工件精度的一种冲压工序。

14.整修

整修是沿外形或内形轮廓切去少量材料，从而提高边缘光洁度和垂直度的一种冲压工序。整修工序一般也同时提高尺寸精度。

15.翻孔

翻孔是沿内孔周围将材料翻成侧立凸缘的一种冲压工序。

16.翻边

翻边是沿外形曲线周围将材料翻成侧立短边的一种冲压工序。

17.拉深

拉深是把平直毛料或工序件变为空心件，或者把空心件进一步改变形状和尺寸的一种冲压工序。拉深时空心件主要依靠位于凸模底部以外的材料流入凹模而形成。

18.连续拉深

连续拉深是在条料（卷料）上，用同一副模具（连续拉深模）通过多次拉深逐步形成所需形状和尺寸的一种冲压方法。

19.变薄拉深

变薄拉深是把空心工序件进一步改变形状和尺寸，意图性地把侧壁减薄的一种拉深工序。

20.反拉深

反拉深是把空心工序件内壁外翻的一种拉深工序。

21.差温拉深

差温拉深是利用加热、冷却手段，使待变形部分材料的温度远高于已变形部分材料的温度，从而提高变形程度的一种拉深工序。

22.液压拉深

液压拉深是利用盛在刚性或柔性容器内的液体，代替凸模或凹模以形成空心件的一种拉深工序。

23.压筋

压筋是起伏成形的一种。当局部起伏以筋形式出现时，相应的起伏成形工序称为压筋。

四、动图演示
1.整体冲压过程

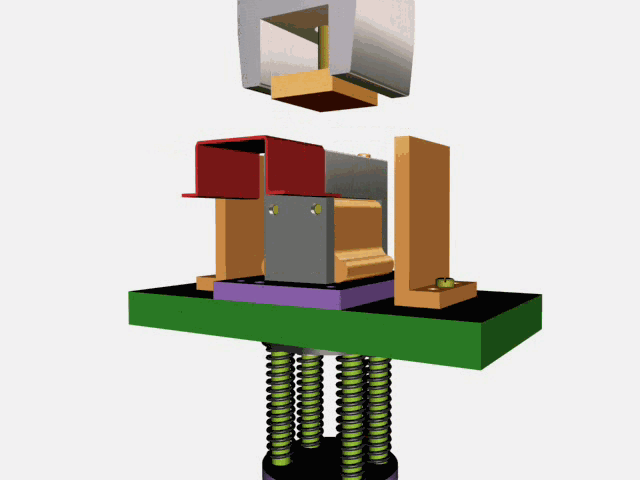

2.压弯变形

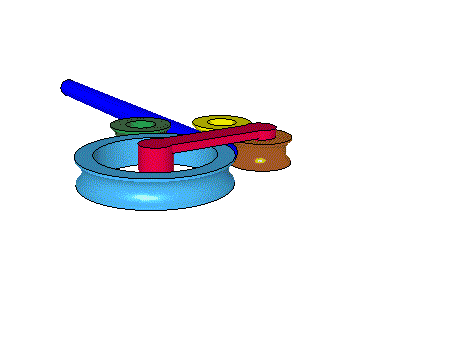

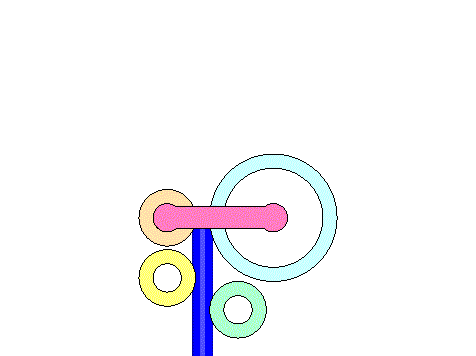

3.钢筋弯曲

4.简易拉伸成型

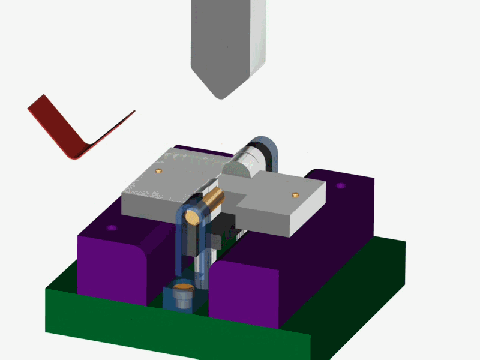

5.摆块式工件弯曲

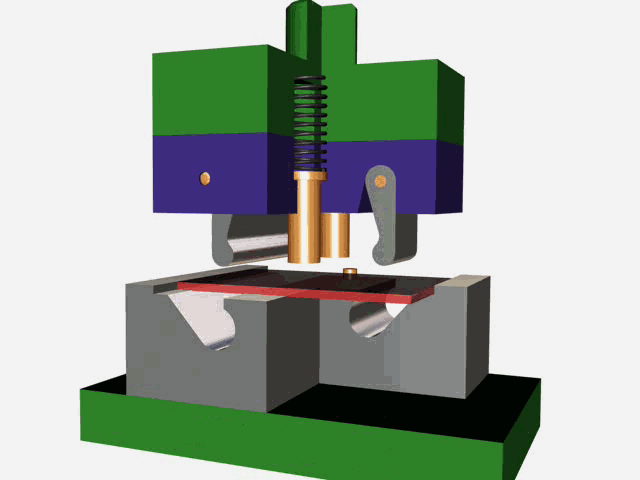

6.双摆块式工件弯曲

7.折板形工件弯曲
