模具上除了产品的封胶区域需要做间隙配合，还有定位区域需要做间隙配合，其它的区域均可以做避空处理，有效地做好避空，避免零件在装配过程中进行二次避空，减少装配时间。

避空的原则1：在有条件、有空间的情况下，尽可以避空大一点，最好是直接加工出来，不要进行二次加工。

避空的原则2：方便加工，减少加工时间。

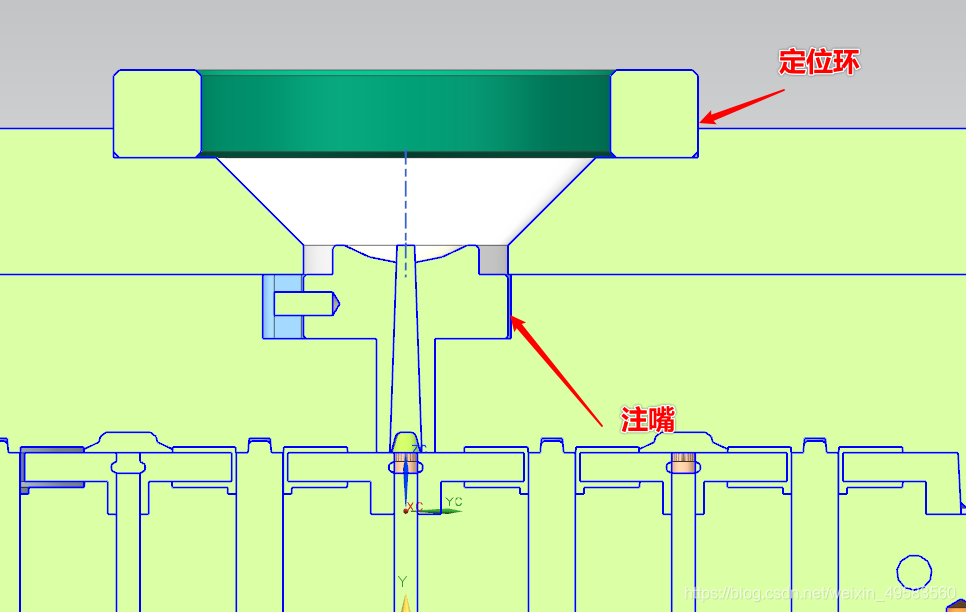

定位环：正常情况下，单边避空0.15~0.25mm

注嘴：正常情况下，单边避空0.5~1mm

在这里插入图片描述

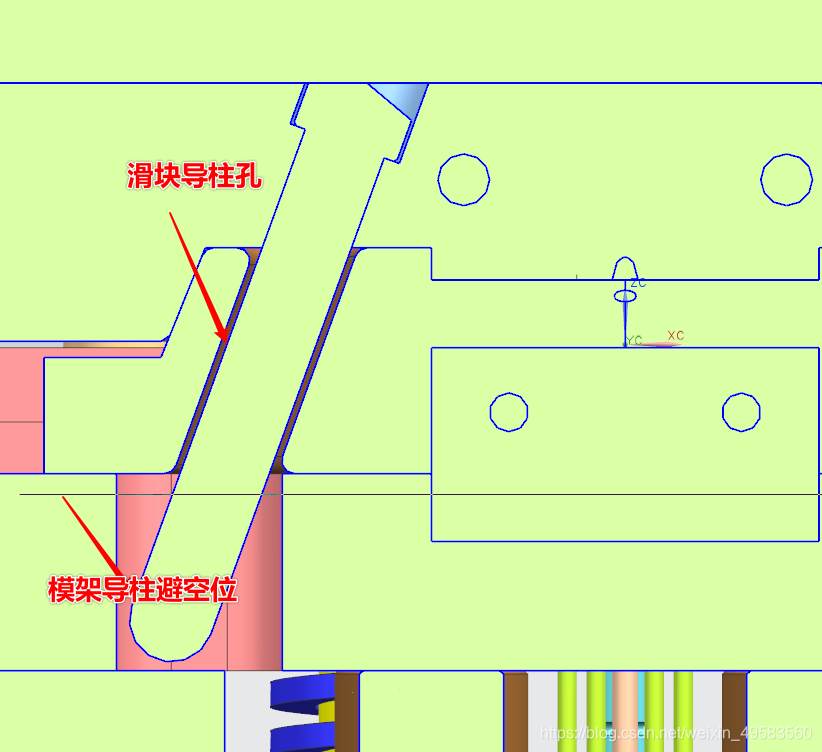

滑块导柱孔：正常情况下，单边避空0.5~1mm

模架导柱避空位：正常情况下，单边避空2~3mm

在这里插入图片描述

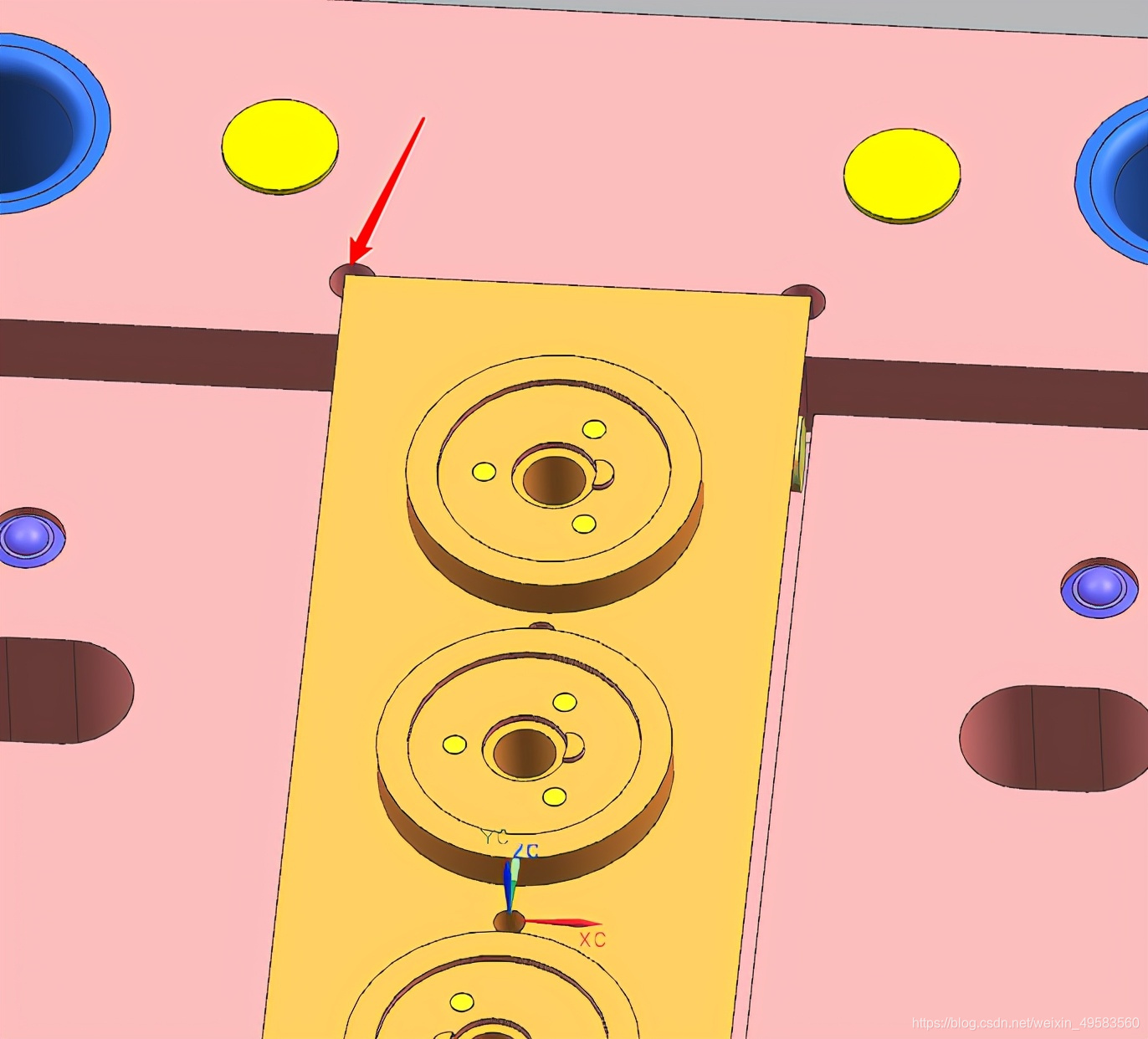

模仁避空：正常情况下，直接做避空角，如果模仁上倒R角时，模架的R角比模仁小R2_{3,(比如模仁R12，模架上的R角可以做到R10}R9）。

在这里插入图片描述

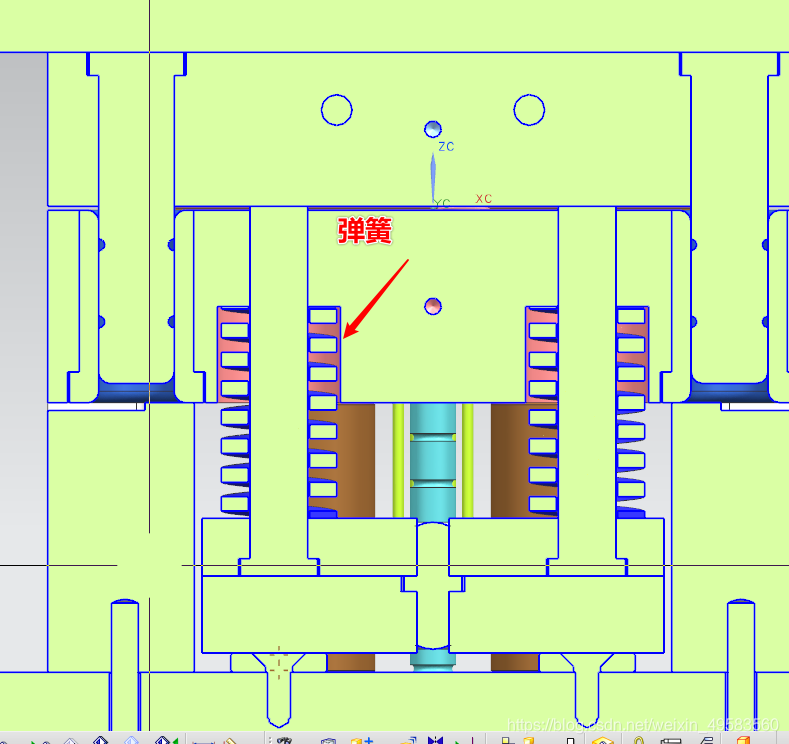

弹簧避空：正常情况下，单边避空1~2mm，有空间的情况下，直接单边避空2mm

在这里插入图片描述

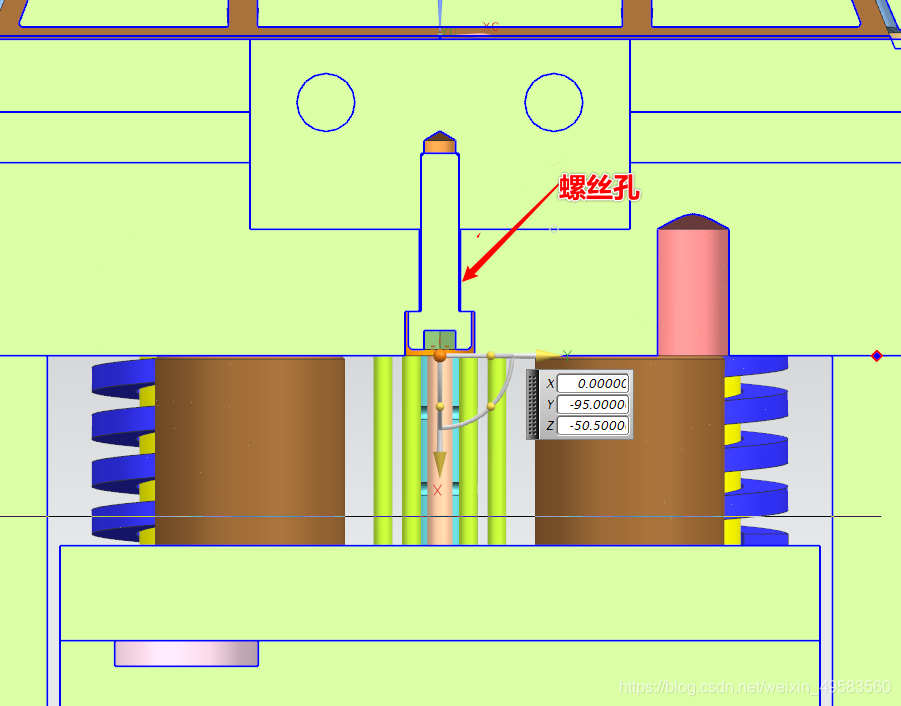

螺丝孔避空：正常情况下，单边避空0.5mm，如果螺丝比较过孔深度大于40mm时，可以考虑单边避空0.6~1.0mm,重点要比螺丝头小单边至少1.0mm.

在这里插入图片描述
