植入式可编程微型电流刺激器解决方案之硬件设计调试总结

前记

 微电流刺激仪，是指利用低强度特定波形电流刺激大脑、下丘脑、边缘网状结构，调节大脑兴奋性，治疗失眠、焦虑或缓解症状。随着近些年新的医疗方式和科学研究的不断深入。这类技术在生物学以及医疗健康领域变得愈加重要了。笔者团队有幸参与了国内一家科研项目，并把该设备做成实际可用的产品。鉴于该产品研发过程中的遇到了一系列问题，非常有必要做一个总结。

需求特点

 针对实际的场景需求，用户提出了以下需求：
一，尺寸尽量小，功耗尽量低。可植入到人体以及动物体进行可穿戴使用。
二, 支持从0.5ma到2ma之间的电流刺激。
三，数据可通过无线传输到手机app和电脑上。
四，支持多大6通道的电流刺激。
由于该产品对尺寸和功耗要求非常的高，又有很多器件的组合。导致该产品硬件设计的难度非常大。在此客观基础上，团队前后经历6次硬件重新改版和设计，才得以成型使用。

原理设计

 下面给出了基本的原理设计：

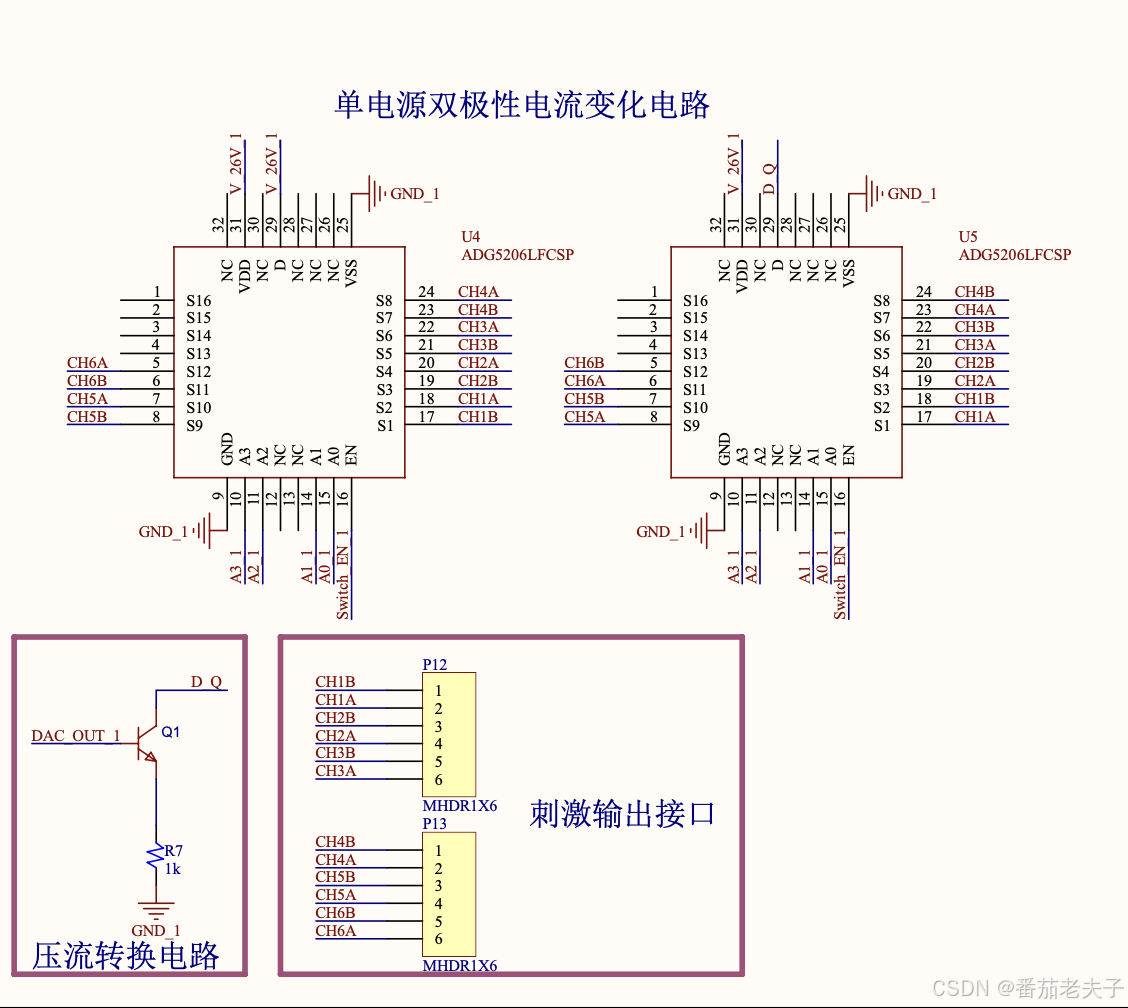

该产品有状态显示灯，无线蓝牙天线，dac芯片和多通道电流源芯片组成。下面是该设计的部分核心原理图：

样品展示

 本着尺寸小，功耗低的需求方向。板子最终的设计效果如下所示：

经过长时间的压力测试和实际项目应用。该产品的经过多轮的优化和迭代，整体表现良好。
