引言

rqt_graph用于生成ROS系统中计算图，计算图表示各个节点的关系。
以小海龟历程为例。
请添加图片描述

第一步 启动rosmaster

终端1：打开第一个终端

roscore

第二步

终端2：打开第二个终端

rosrun turtlesim turtlesim_node

第三步

终端3

rosrun turtlesim turtle_teleop_key

第四步 打开rqt_graph

终端4

rqt_graph

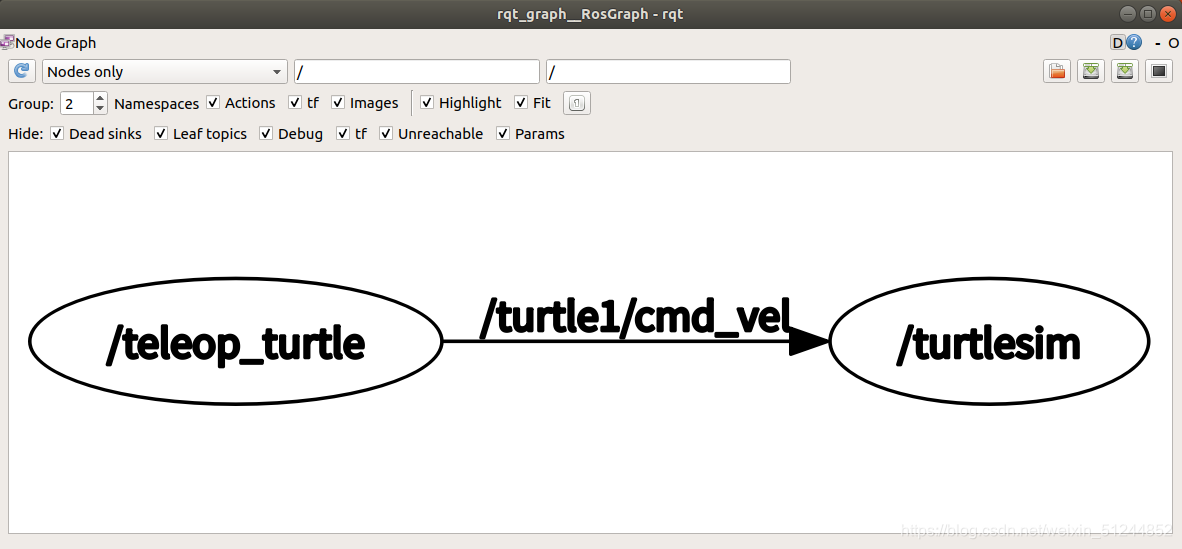

在这里插入图片描述
右上角为保存方式：
在这里插入图片描述
