一、千兆网线的优缺点

1.现场需要的工作距离，网线可达到100m以内，USB3.0一般般的5m以内；
2.千兆网(GigE)以高效、高速、高性能为特点，是目前工业数字相机中发展最快的接口，同时也是可普遍应用的数字接口，几乎可全面取代模拟设备的相机接口, 已经广泛应用在机器视觉、教育、政府机关及厂矿企业等行业。千兆网在宽带、线材长度、多相机功能方面有较大的技术灵活性，简化了多相机系统的设置，是传输速率高达100MB / 秒、长度为100米线材的最佳选择。
3.网线的稳定性比USB要好很多

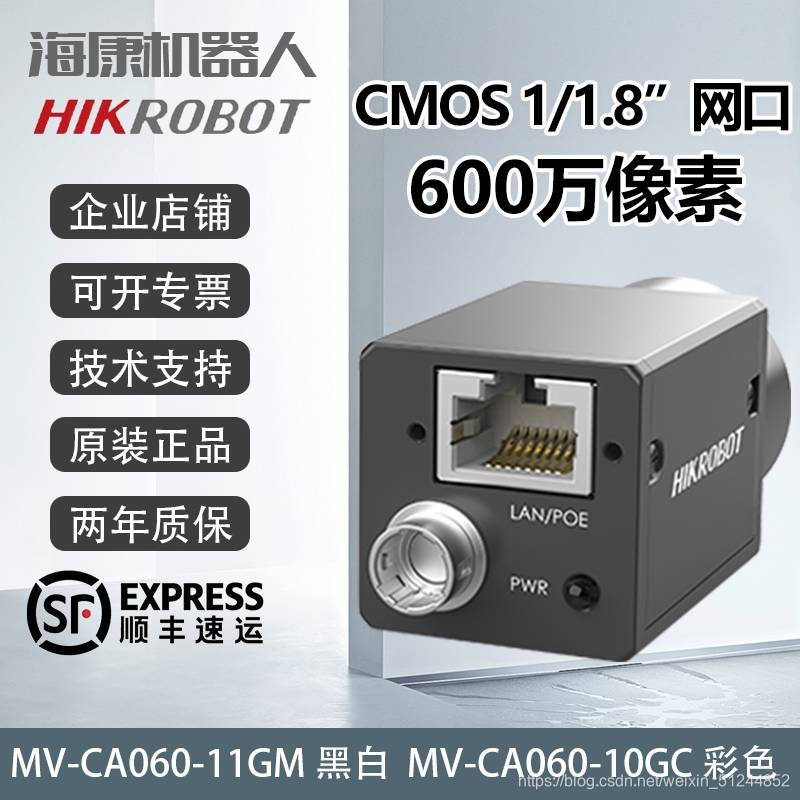

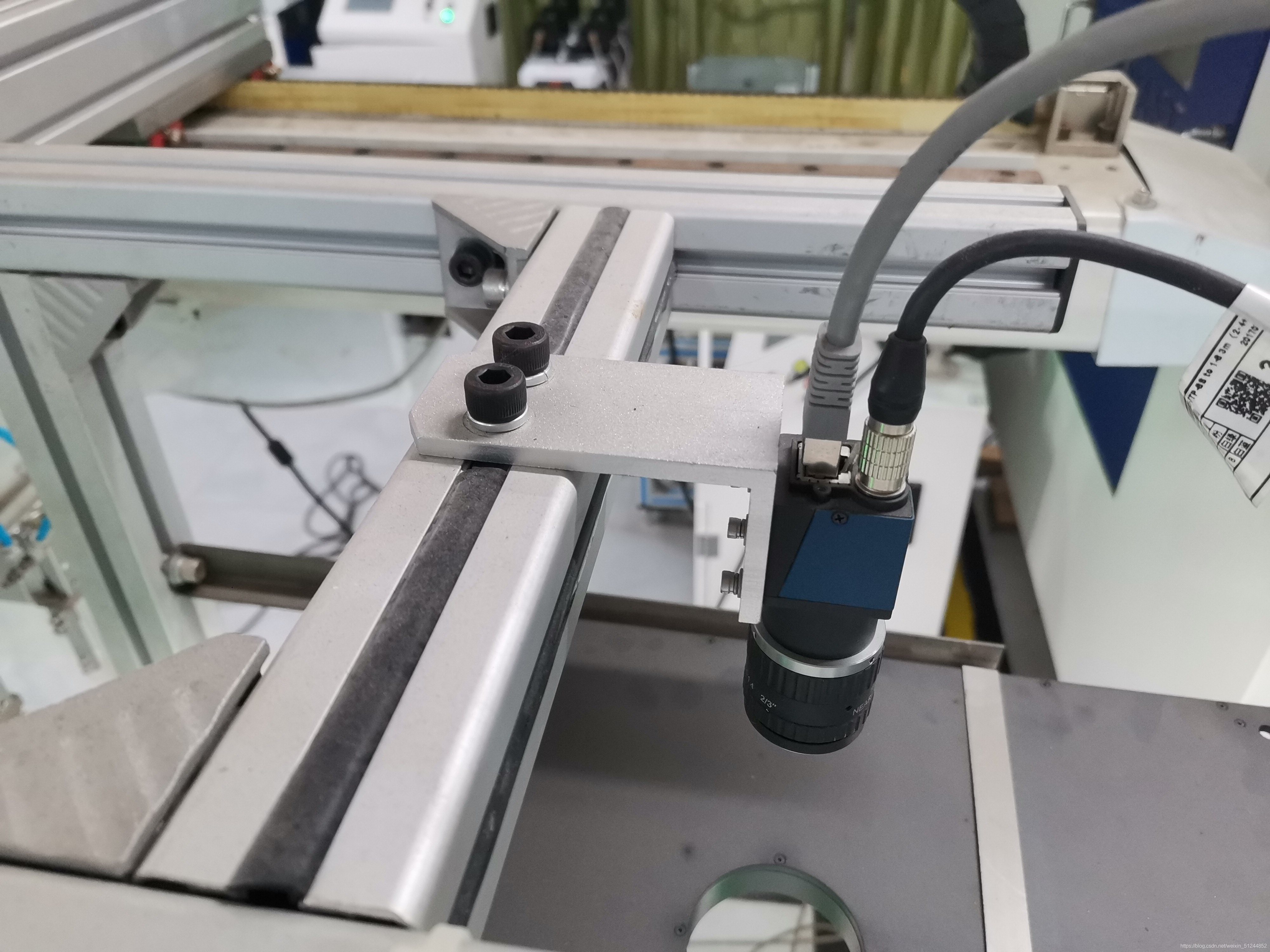

4.相机是上的网线-用于传输数据，通信但是无法供电，因此设置另一个接口用于供电。

二、USB工业相机的优势

1.USB接口作为世界上应用最广泛的接口，各种电脑上都自带2-4个USB接口，USB工业相机可以被直接连接在这些电脑的USB接口上稳定工作。
2.此外USB接口可以直接为USB工业相机供电，不需要为相机准备单独的电源。

三、相机选取方法

3.1明确需求

相机的选取是设计机器视觉系统极关键的一步，首先明确需求：

第一、要先确定检测产品的精度要求。

第二、要确定相机要看的视野大小。

第三、要确定检测物体的速度。

第四、要确定是动态检测还是静态检测。

3.2硬件类型

然后确定硬件类型

第一、相面像素大小的确定：

市面上的软件精度一般都是基本上没有误差的也就是人们所说的亚像素，但虽软件没有误差，但硬件的误差是不可避免的，所以市场上的机器视觉系统一般都保证在误差为一个像素，所以我们得到如下计算公式：精度=视野（长或宽）÷相机像素（长或宽），有了以上公式我们又有了第一和第二个需求就不难确定相机的像素大小了。假设视野为10mm，精度要求为0.02mm,那么相机的像素=10÷0.02=500像素，那就只需要30万（640*480）像素的相机就可以了。

第二、相机传输方式的确定：

市面上的相机传输方式有：

1） 模拟相机（PCI采集卡）， 对速度要求不高可选择，优点：稳定，性价比高 缺点：帧率低，一般只能达到25帧—30帧。

2）USB接口相机， 系统只用到单个相机的可先择，要求高速的时候可先择，优点：不需要占PCI插槽，帧频高，性价比高 缺点：占系统CPU。

3）1394接口相机，系统用到多个相机的时候可先择，要求高速的时候可先择，优点：不占系统CPU，帧频高， 缺点：占PCI插槽，价格昂贵。

第三、相机的触发方式的选择：

1）连续采集模式 对静态检测可选择，产品连续运动不能给触发信号的可选择。

2）软件触发模式 对动态检测可选择，产品连续运动能给触发信号的可选择。

3）硬件触发模式 对高速动态检测可选择，产品连续高速运动能给触发信号的可选择。
