前言：

关于RTC时钟的HAL库配置我也是第一次，之前都是用库函数的写法，这里写下这篇博客来记录一下自己的学习过程。

STM32Cubemx配置：

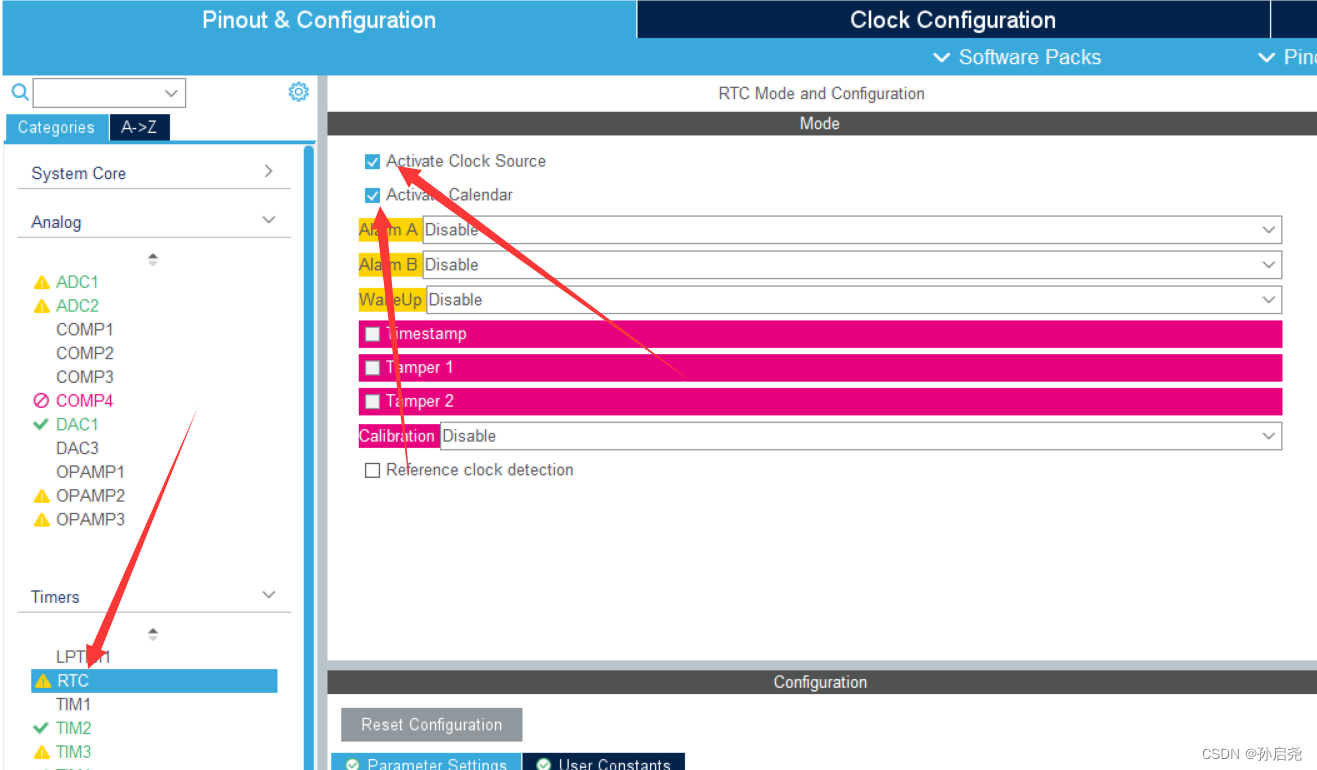

首先点击左侧的Timers的RTC，勾选以下选项

进入时钟树配置

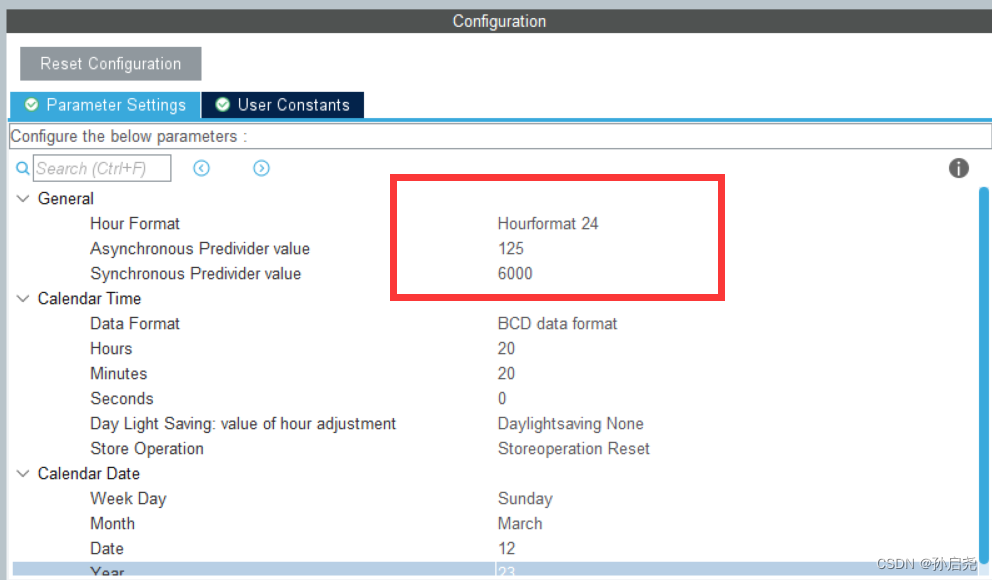

进入时间设置，这里我把时间设置为了2023年3月12日20点20分，但是我圈出来的地方一定要注意，125✖6000刚好是750Mhz，一秒发生一次中断

到此为止，我们的STM32Cubemx配置就算是结束了，直接点击生成代码，接下来就是写代码了。

代码部分：

这里有几点需要给大家强调一下，获取RTC时间或者日期时，必须先获取时间，再获取日期，顺序不能颠倒（会获取失败），而且时间和日期调用的时候不能单独调用，必须两个同时调用，否则出错，这是我实践得出的结果，即使我也不是太懂为啥。

RTC_TimeTypeDef sTime;
RTC_DateTypeDef sDate;


while (1)
  {
	 HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BIN);
	 HAL_RTC_GetDate(&hrtc, &sDate, RTC_FORMAT_BIN);

	 sprintf((char *)LCD_dispaly,"%02d:%02d:%02d--%02d:%02d:%02d",sDate.Year,sDate.Month,sDate.Date,sTime.Hours,sTime.Minutes,sTime.Seconds);
	 LCD_DisplayStringLine(Line9,LCD_dispaly);
  }

额外功能：

暂停功能，起始暂停功能我一开始是没有想起来的，后来才想到，把RTC给关了，那不就暂停了吗

__HAL_RCC_RTC_DISABLE();

恢复计时功能：

__HAL_RCC_RTC_ENABLE();

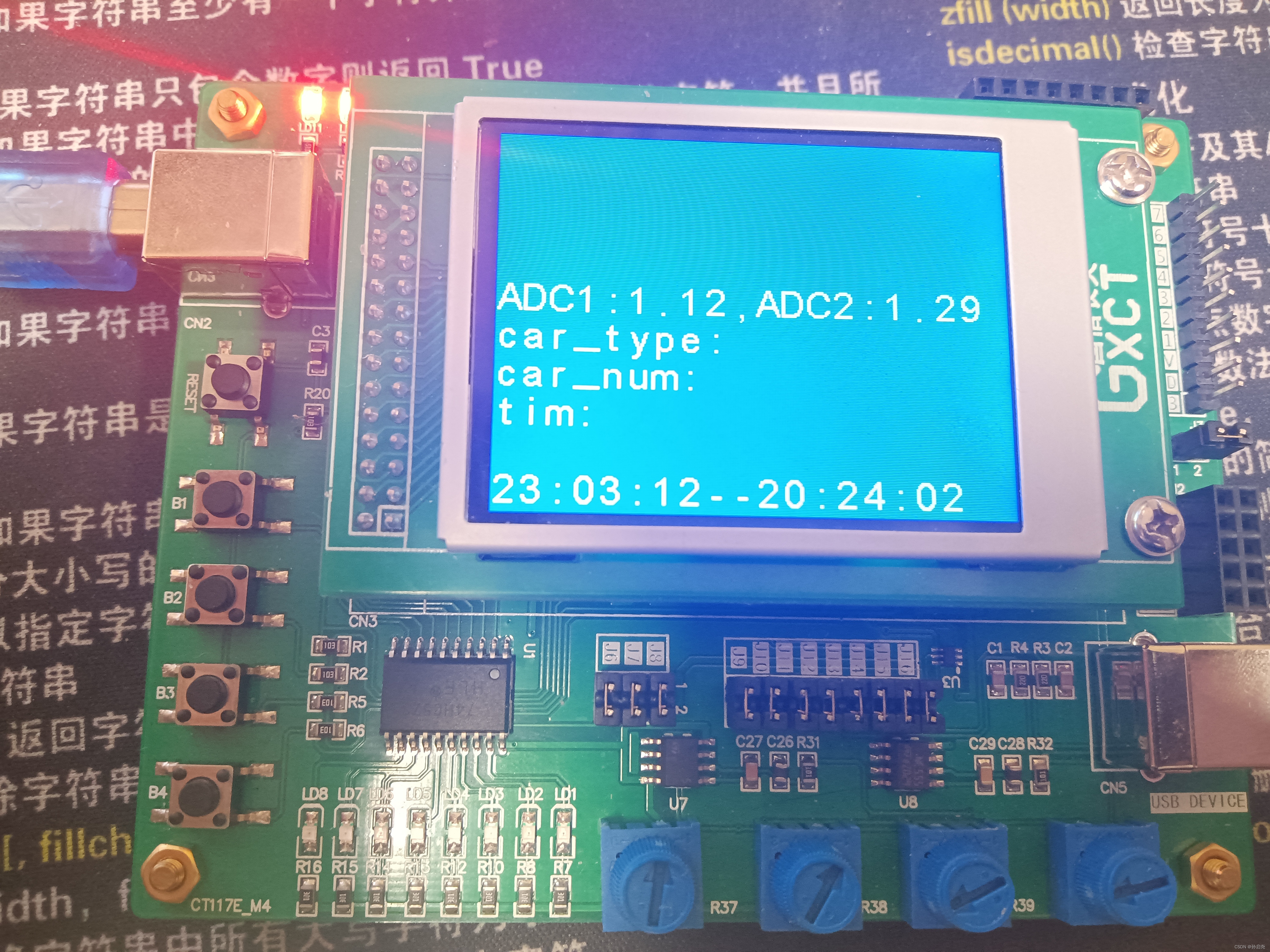

最终实现效果：

设定闹钟：

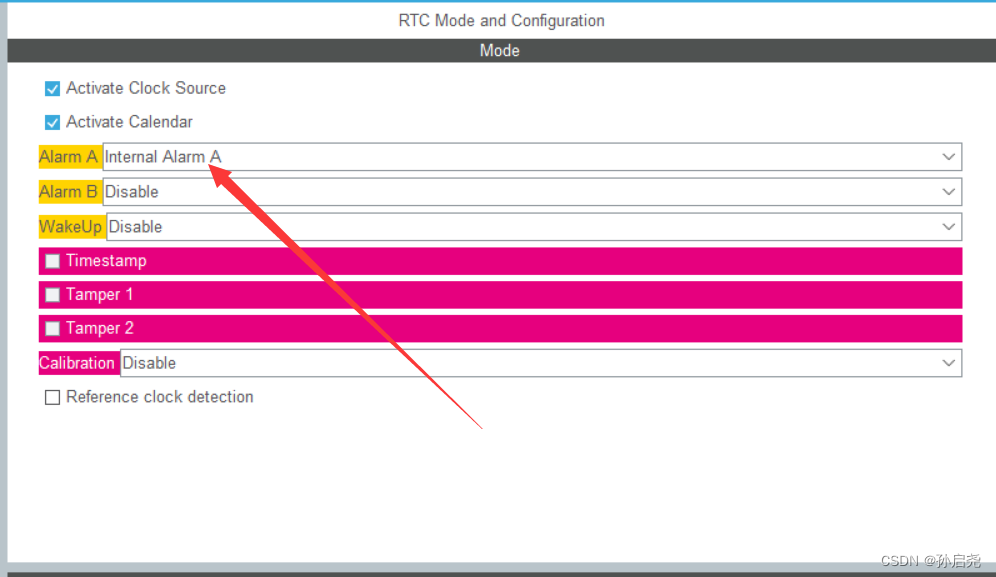

RTC 时钟其中一大功能就是闹钟中断，我们在SM32Cubemx中进行如下配置

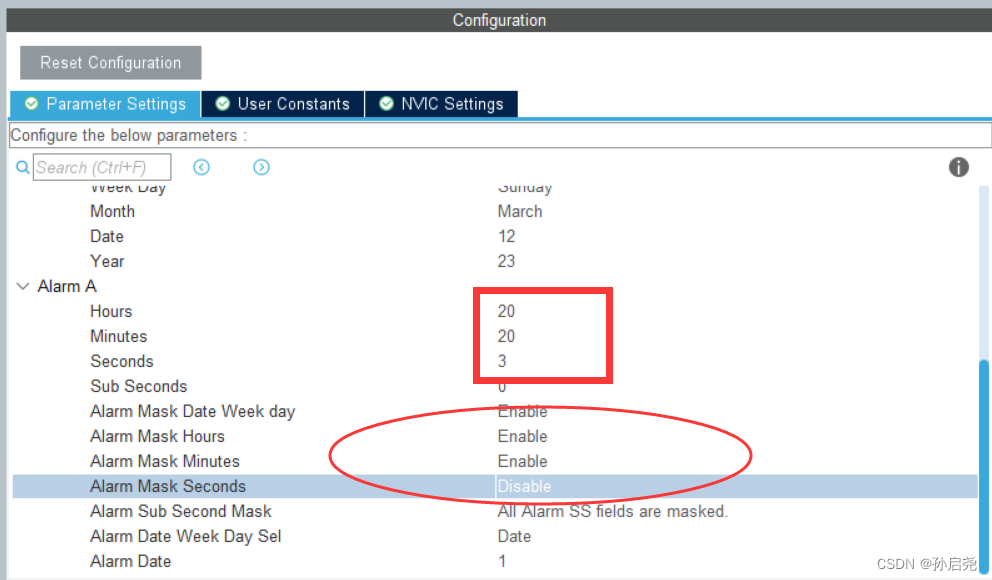

将闹钟触发的时间设置为20：20：3，也就是初始时间的3秒后

这里我们一定要注意一下，我相当于使用了秒中断，一定要把前三个给使能了，这三个选项是匹配日期，指的是所设闹钟需检测年月份日期，我们只用秒中断，所以只用这样配置就OK了

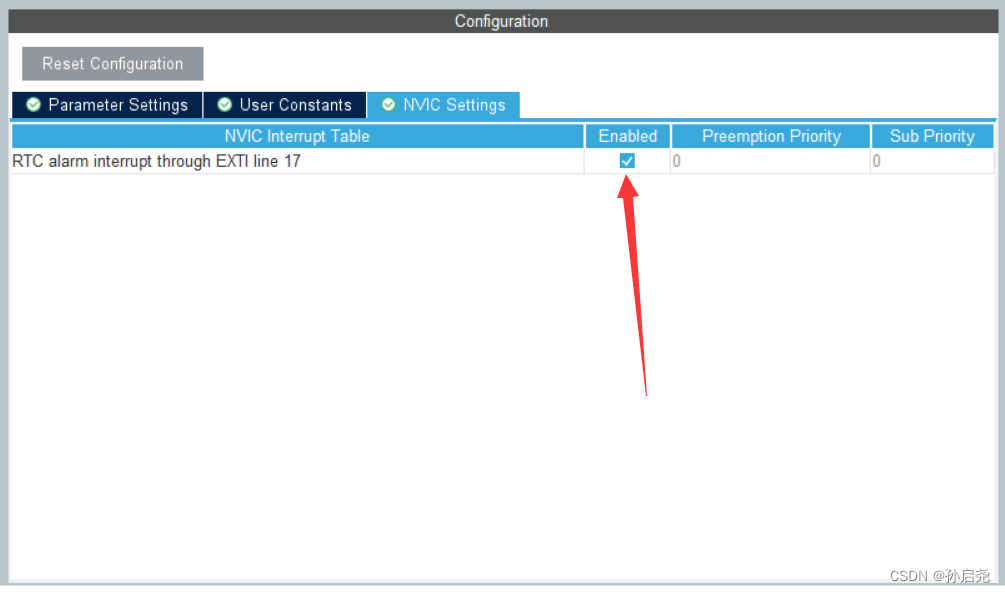

然后我们使能中断

代码部分：

这里设置闹钟的话就需要对代码进行封装了

我们需要重新写一个GET_Time()函数，还有一个SET_Alarm()函数，同时要需要重新写一下RTC中断的回调函数

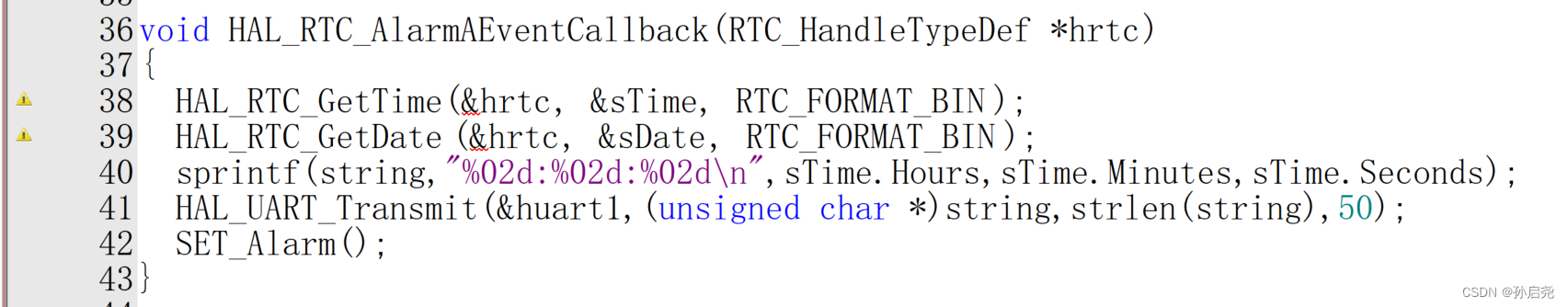

这里一开始我是不打算去写GET_Time（）函数的，我决定直接用前面提到的两个函数不就可以了吗，结果报了两个警告，保险起见，我还是把这两个函数封装一下：

GET_Time():

void GET_Time(void)
{
	HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BIN);
	HAL_RTC_GetDate(&hrtc, &sDate, RTC_FORMAT_BIN);
}

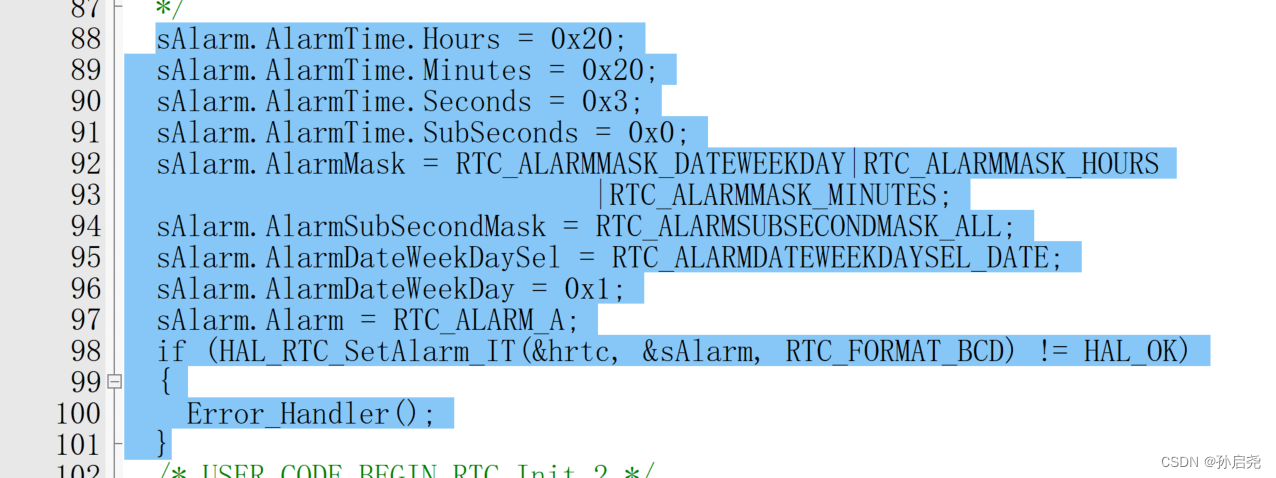

SET_Alarm()，这个函数其实是我复制了MX_RTC_Init()里面的内容，然后更改一下就可以了，让每次中断的时候读取当前秒数，读取到的秒数再加上1就是下一次中断的触发时间。

RTC_AlarmTypeDef sAlarm;

void SET_alarm(void)
{
  sAlarm.AlarmTime.Hours = 0x22;
  sAlarm.AlarmTime.Minutes = 0x0;
  sAlarm.AlarmTime.Seconds = sTime.Seconds+1;
  sAlarm.AlarmTime.SubSeconds = 0x0;
  sAlarm.AlarmMask = RTC_ALARMMASK_DATEWEEKDAY|RTC_ALARMMASK_HOURS
                              |RTC_ALARMMASK_MINUTES;
  sAlarm.AlarmSubSecondMask = RTC_ALARMSUBSECONDMASK_ALL;
  sAlarm.AlarmDateWeekDaySel = RTC_ALARMDATEWEEKDAYSEL_DATE;
  sAlarm.AlarmDateWeekDay = 0x1;
  sAlarm.Alarm = RTC_ALARM_A;
  if(sAlarm.AlarmTime.Seconds==60)sAlarm.AlarmTime.Seconds=0;
  HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN);//这里要注意，我们选择的是十进制
}

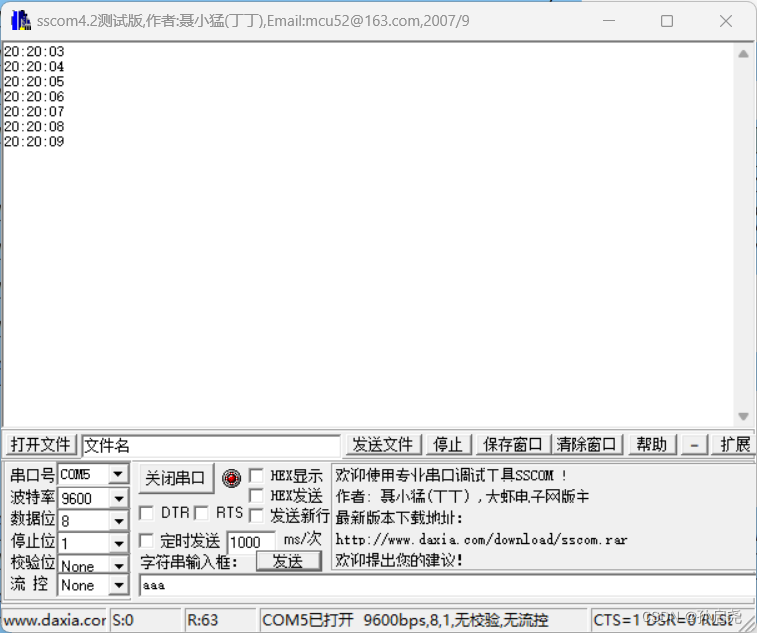

之后，我们在RTC的回调函数中书写服务函数

void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
	GET_Time();
	SET_Alarm();
	sprintf(string,"%02d:%02d:%02d\n",sTime.Hours,sTime.Minutes,sTime.Seconds);
	HAL_UART_Transmit(&huart1,(unsigned char *)string,strlen(string),50);
}
