【电源专题】LDO基础——压降

本文详细解析了线性稳压器(LDO)中的压降概念,指出压降是输入电压必须高出输出电压的最小差值。以TPS799为例,解释了压降与输入电压、输出电流、温度等因素的关系,并探讨了不同架构LDO(如PMOS和NMOS)如何影响压降。理解压降对于选择合适的LDO至关重要,这对硬件工程师的技能提出了挑战。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

【电源专题】线性稳压器(LDO)简介中我们了解到,LDO这个词是Low Drop Out的缩写,那么它的典型特征就是压降。压降就是描述正常稳压所需要的Vin和Vout之间的最小差值。对于高效运行及生成余量有限的电压轨来说压降至关重要。

压降电压VDO是指为了实现正常稳压,输入电压VIN必须高出所需电压Vout(nom)的最小压差。

如果VIN低于此值,那么线性稳压器将以压降状态下工作,而不再稳压(调节到所需的输出电压)。在这种情况下Vout(drop out)将等于VIN减去压降电压VDO。

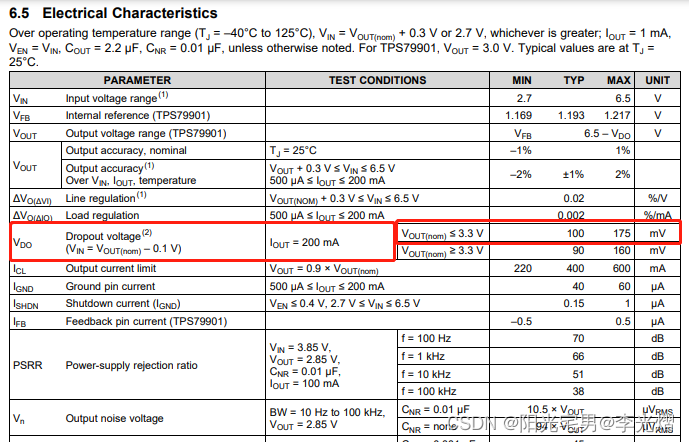

例如TPS799是一个具有低噪声和使能功能的 200mA、低 IQ、低压降稳压器。数据手册中写明压降VDO在输出电流为200mA时,当Vout(nom)小于或等于3.3V,最大的压降为175mV(0.175V)。因此,假设输出为3.3V ,只要输入电压在3.3+0.175=3.475V或是更高就不会影响正常输出。但是如果 输出电压下降到3.375V,就有可能导致LDO停止调节以压降状态下工作。

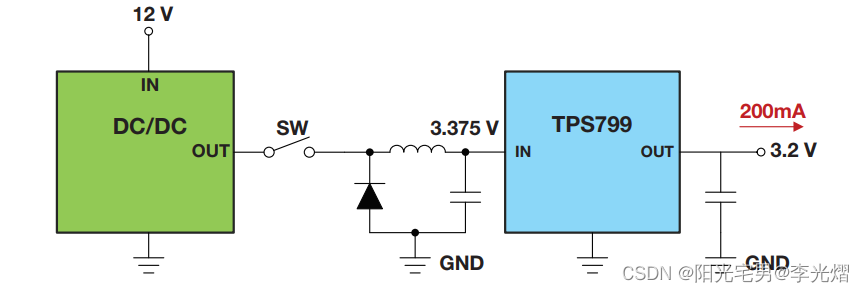

虽然我们设计了TPS799要输出3.3V,但是因为输入减去压降VDO没有高于输出,因此无法保持稳压所需要的余量电压,输出电压就会随着输入电压变化(可能变成下图的3.2V)。

压降的因素主要是由LDO的架构决定的。在【电源专题】线性稳压器(LDO)简介中我们了解到LDO要实现调压功能,内部的一个重要部件就是调整管。其中我们最常用的是PMOS和NMOS工艺构成的LDO。

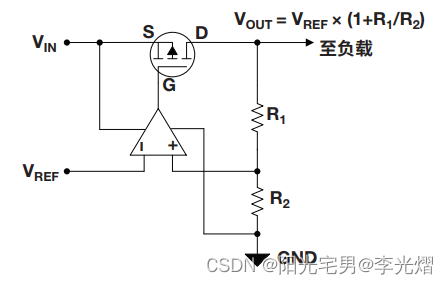

如下图为PMOS的LDO架构。为了调节输出电压,反馈回路将控制漏源极电阻RDS,随着VIN逐渐接近Vout(nom),误差放大器将驱动栅源电压VGS 负向增大,以减小RDS,从而保持稳压。

但是,在特定的点,误差放大器输出将在接地端达到饱和状态,无法驱动VGS进一步负向增大,RDS也已经达到其最小值。此时将RDS值与输出电流Iout相乘,将得到压降电压。随着VGS负向增大,能达到RDS值越低,通过提升输入电压,可以使VGS值负向增大。因此PMOS架构在较高的输入电压下具有较低的压降。

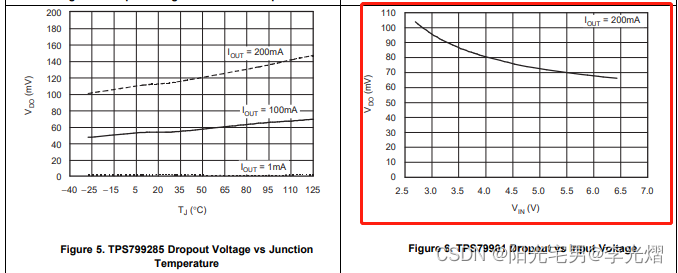

如下图TPS799的规格书中压降与输入电压的关系。随着输入电压升高,VGS会负向增大,导致压降降低。

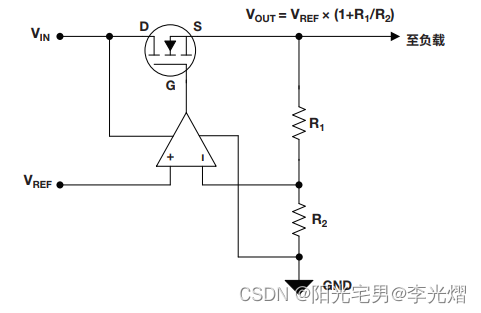

另一种NMOS架构的LDO,反馈回路仍然是控制调整管的RDS。但是随着VIN接近Vout(nom),误差放大器将增加VGS以降低RDS,从而保持稳压。

在特定的点,VGS也无法再升高。因为误差放大器输出的电源电压将在VIN下达到饱和状态。达到此状态时,RDS处于最小值。因为误差放大器输出在VIN处达到饱和状态,随着VIN接近Vout(nom),VGS也会降低。这有助于防止出现超低压降。

在【电源专题】线性稳压器(LDO)简介中我们也介绍过,很多NMOS LDO也使用辅助电压轨(偏置电压Vbias):将电压轨用于误差放大器的正电源轨,并支持其输出摆动到高于VIN的Vbias。这种LDO可以保持较高的VGS,从而在低输出电压下达到超低压降。

 如果系统没有辅助电压轨,就得使用外部电荷泵代替Vbias。

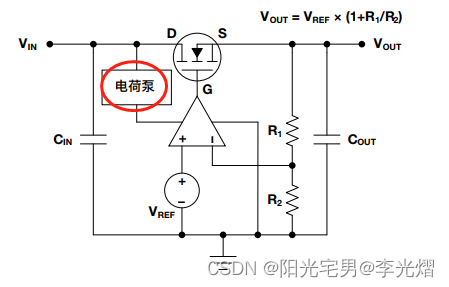

电荷泵提升了VIN给误差放大器提供电压,保证了在缺少外部Vbias电压轨下,仍可以生成更大的VGS值。降低RDS。

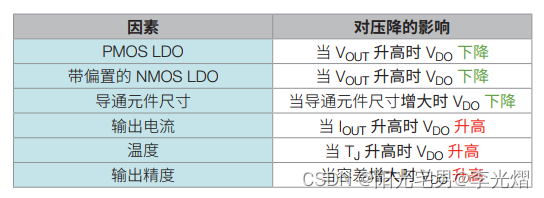

除了以上的LDO架构因素之外,输出电流、温度、输出精度都能影响到压降。所以说压降并不是一个静态值,这些因素将会使选型LDO变得更加复杂。因此考验着我们硬件工程师的功底。

李光熠


欢迎关注我的知识星球【一点硬件】,想与你一起学习成长,成为最棒的自己。

### 低压降LDO电路设计与应用 #### LDO的基本概念 LDO代表低dropout调节器(Low Dropout Regulator),是一种特殊的线性稳压器。其主要特点是能够在输入和输出之间保持较低的电压差,从而实现高效的电压转换[^2]。 #### LDO的工作原理 LDO内部由四个核心部分构成:基准参考电压、误差放大器、分压抽取电路以及晶体管调整电路。这些组件共同协作以确保输出电压稳定并接近理想值[^1]。具体而言: - **基准参考电压** 提供了一个稳定的参考电平用于比较实际输出电压。 - **误差放大器** 将反馈回来的实际输出电压与基准电压对比,并据此控制后续级联元件的动作幅度。 - **分压抽取电路** 负责从负载端获取一部分信号送回至误差放大器形成闭环控制系统。 - **晶体管调整电路** 则作为可变电阻来动态改变阻抗大小进而微调最终送出给用户的电力供应量。 当谈及“低压差”,这意味着即使是在较小范围内的输入/输出差异下也能正常运作;比如如果设定目标为3.2伏特,则即便供给它的是仅仅高出一点点即约莫三点多伏特也能够满足需求。 另外值得注意的一点在于这里提到所谓「线性」指的是其中所使用的场效应晶体管(MOSFET)处于饱和区域操作模式而非开关状态, 这种方式使得设备能更平稳地处理电流变化而不至于引发剧烈波动或者效率低下等问题发生. #### 设计方法论 针对如何利用CADENCE VIRTUOSO工具来进行此类器件的设计流程方面来看的话: 为了达成将较高初始等级如五伏降至更低水平比如说两又二分之一伏的目标时, 实际上存在多种途径可供选择; 其中最基础简单的形式莫过于借助串联适当比例关系配置好的两个固定数值型电阻原件构建而成的基础架构方案了--尽管如此这般简易构造确实可行但在许多场合之下未必总是最佳选项因为可能涉及到诸如功耗损失较大等因素考量因此更多时候我们会倾向于考虑采用专门定制化集成电路芯片解决方案以便更好地兼顾各方面性能指标要求同时还能有效降低成本开销等方面优势条件等等情况下去做进一步深入探讨研究分析工作才行呢! ```python # 示例Python代码展示基本计算逻辑 def calculate_resistors(v_in, v_out, i_load): r_total = (v_in - v_out) / i_load ratio = v_out / (v_in - v_out) # 假设R1占总阻值的比例为ratio/(1+ratio),则R2相应占比为1/(1+ratio) R1 = r_total * (ratio / (1 + ratio)) R2 = r_total * (1 / (1 + ratio)) return round(R1), round(R2) print(calculate_resistors(5, 2.5, 0.01)) # 输入分别为5V转2.5V,负载电流10mA ``` 上述脚本展示了基于指定参数条件下自动推导所需匹配合适规格型号参数组合过程的一个简化版本例子而已实际上真实场景当中往往还需要综合考虑到更多额外约束限制因素影响才能够得出更加精确可靠的结果出来哦! ---
