【电源专题】充电过程中指示灯怎么就红绿闪烁或是同时亮

最新推荐文章于 2025-03-06 23:30:00 发布
最新推荐文章于 2025-03-06 23:30:00 发布
阅读量1.8k 收藏
点赞数
分类专栏： 电源专题 文章标签： 经验分享 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51792779/article/details/129938728
版权
本文探讨了嵌入式硬件中充电指示灯出现红绿闪烁的问题。通过电路分析，发现该现象与充电器、Hub供电能力不足及充电芯片的nCHG_OK信号异常有关。充电芯片在VIN-VBAT电压波动时误判充电状态，导致指示灯异常。解决方案应关注电源稳定性和充电电流需求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

        本案例是在工作中发现的，同事测试的时候发现产品充电时指示灯红绿闪烁。正常的表现应该是充电为红灯，充满为绿灯。怎么会出现红绿闪烁的情况呢？

        首先前提条件是产品已经量产，并且出货数量巨大，因此是否为个例性问题？通过排查后发现，最终现象是跟着充电器走，使用正常产品配置的充电器，充电时亮红灯无问题。要是使用Hub接USB线给产品充电，那就会红绿闪烁。

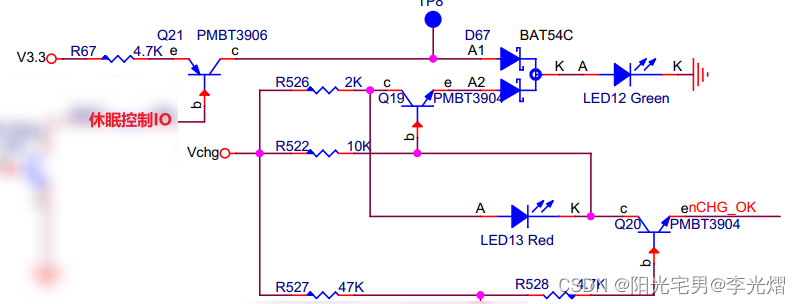

        因此要先从以下指示灯控制电路开始分析，其中nCHG_OK是充电芯片显示充电是否完成的标志管脚，拉低时说明在充电，拉高时说明充电完成。Vchg为插入的电源适配器电压。

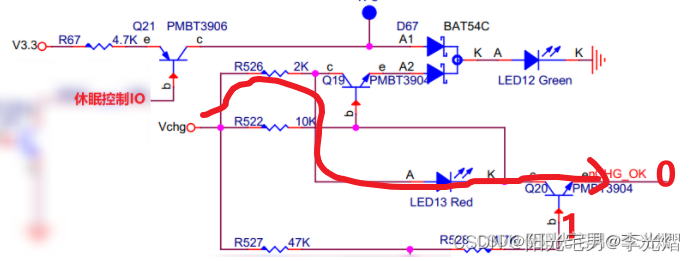

        首先先看红灯亮的情况：当nCHG_OK为低时（在充电），那么三极管Q20是导通的，因此红灯是亮的。


         此时如果休眠IO为高电平，那么因为
