Vivado如何使用已自定义好的Interface Definition

我们可以通过Vivado提供的Create Interface Definition（位置：顶栏Tools -> Create Interface Definition）来创建自己的Interface、创建自己的总线。但是！创建好了之后，怎么才能用上呢？

又或者，在Add Bus Interface时，如何使用我们已经定义好的Interface呢？

第一步：找xxx_rtl.xml和xxx.xml在哪里

通过Create Interface Definition创建完总线后，会自动生成两个xml文件：xxx_rtl.xml和xxx.xml（其中xxx是自定义的总线名称）。我们首先要找到这两个文件在哪里。

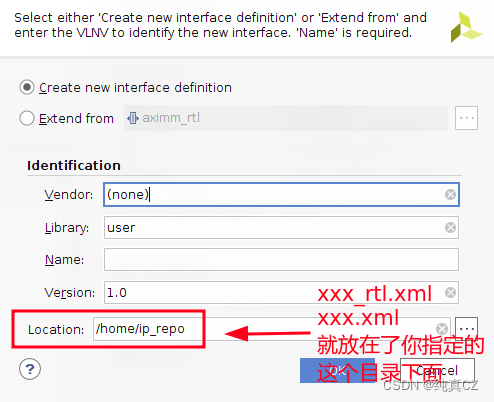

事实上，在最初创建总线，一开始使用Create Interface Definition时，我们自己已指定好放在哪里了，见下图。

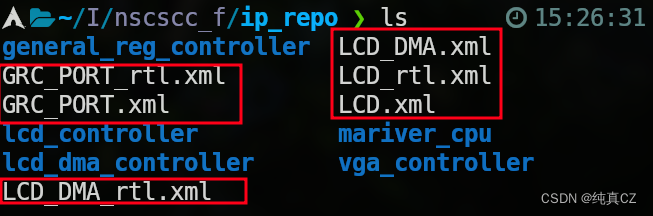

例如，我的xxx_rtl.xml和xxx.xml在/home/geng/Item/nscscc_final_soc/ip_repo下。下面的命令也以此作为例子

第二步：执行TCL命令

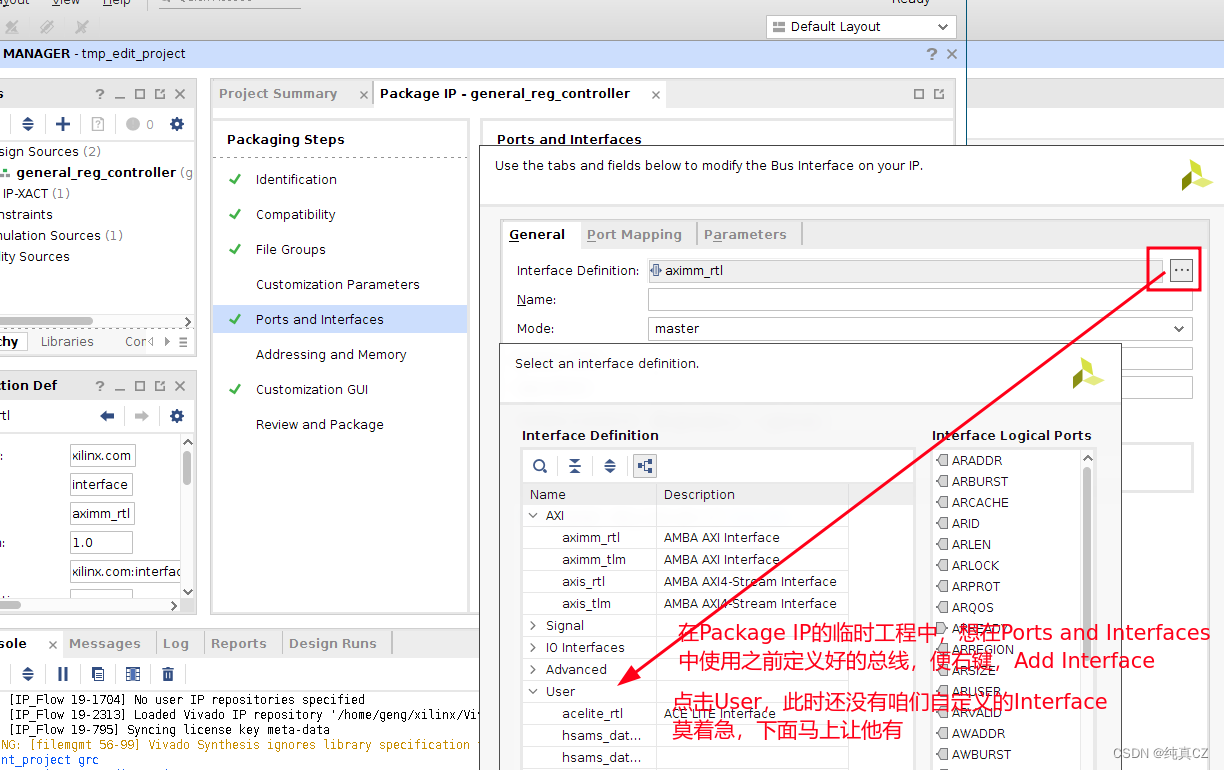

假设是在打包IP（Package IP）时，需要使用我们自定义的总线

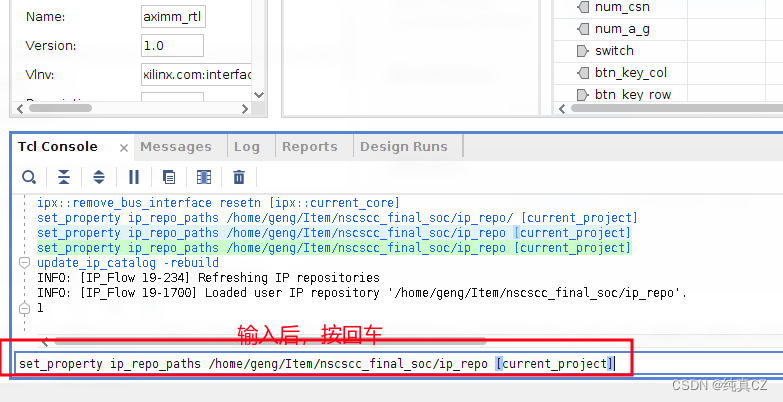

在Tcl Console中，输入如下命令：

set_property ip_repo_paths 你的xxx_rtl.xml所在目录 [current_project]
update_ip_catalog -rebuild

图里只展示了set_property那一句，记得一定要执行update_ip_catalog -rebuild！

若顶部提示Refresh IP，也记得点一下。

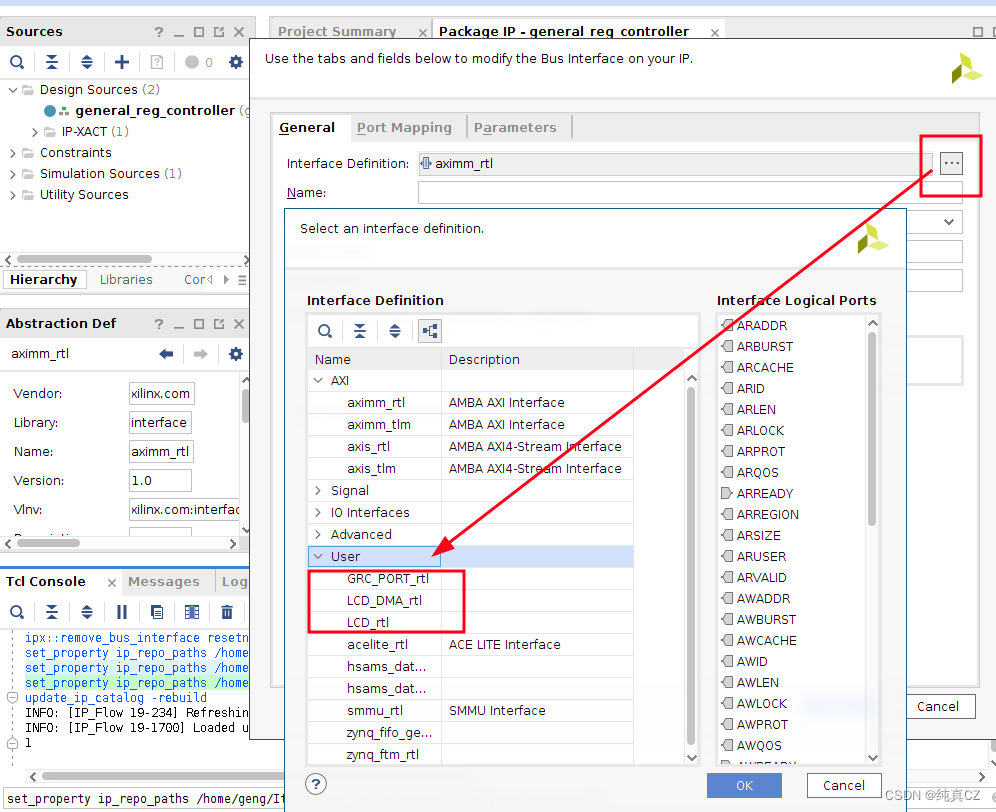

这个时候，再尝试Add Bus Interface，咱们自定义的总线就出来啦！
