Vivado自定义IP核的封装和接口定义（三）—— 带AXI4-Full接口的IP核

1. 创建IP核管理工程

2. 自定义一个带有AXI4接口的IP核

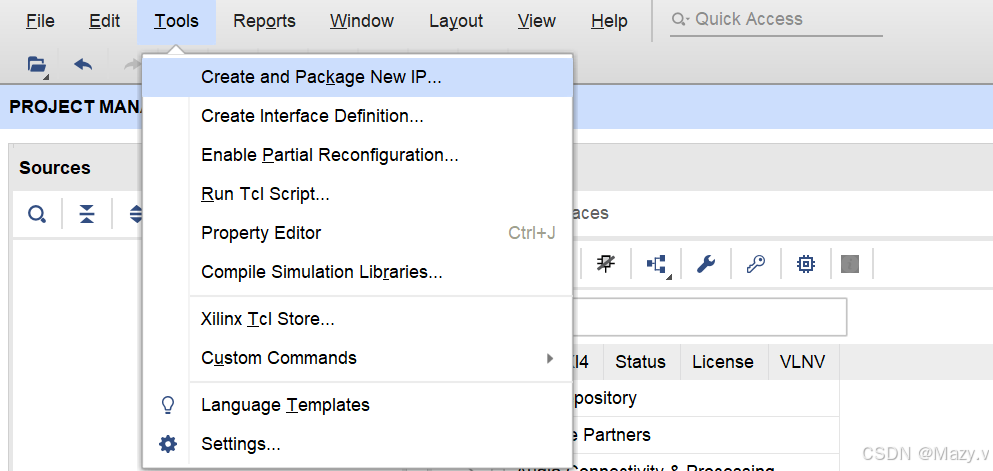

2.1 创建IP核

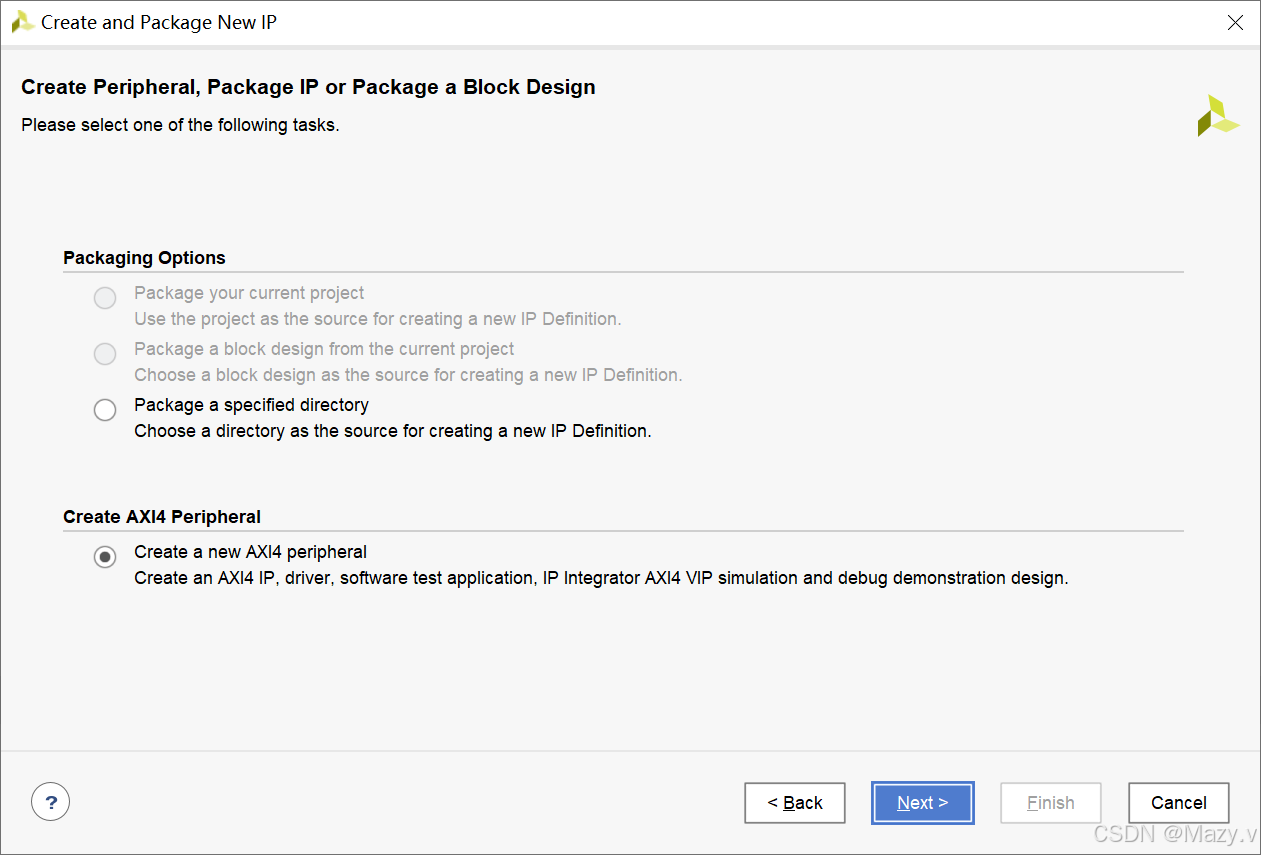

• 选择创建AXI4外设

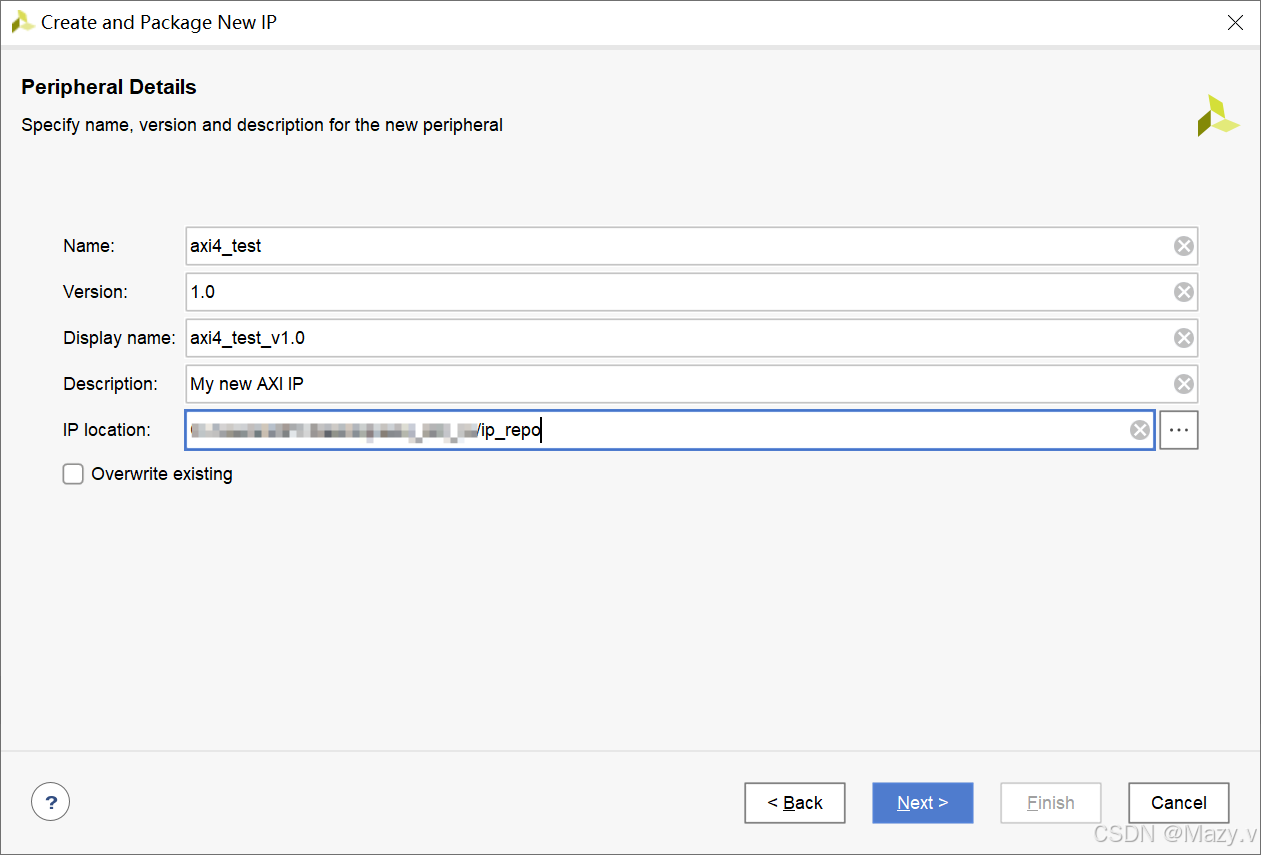

• 设置IP核的存储位置

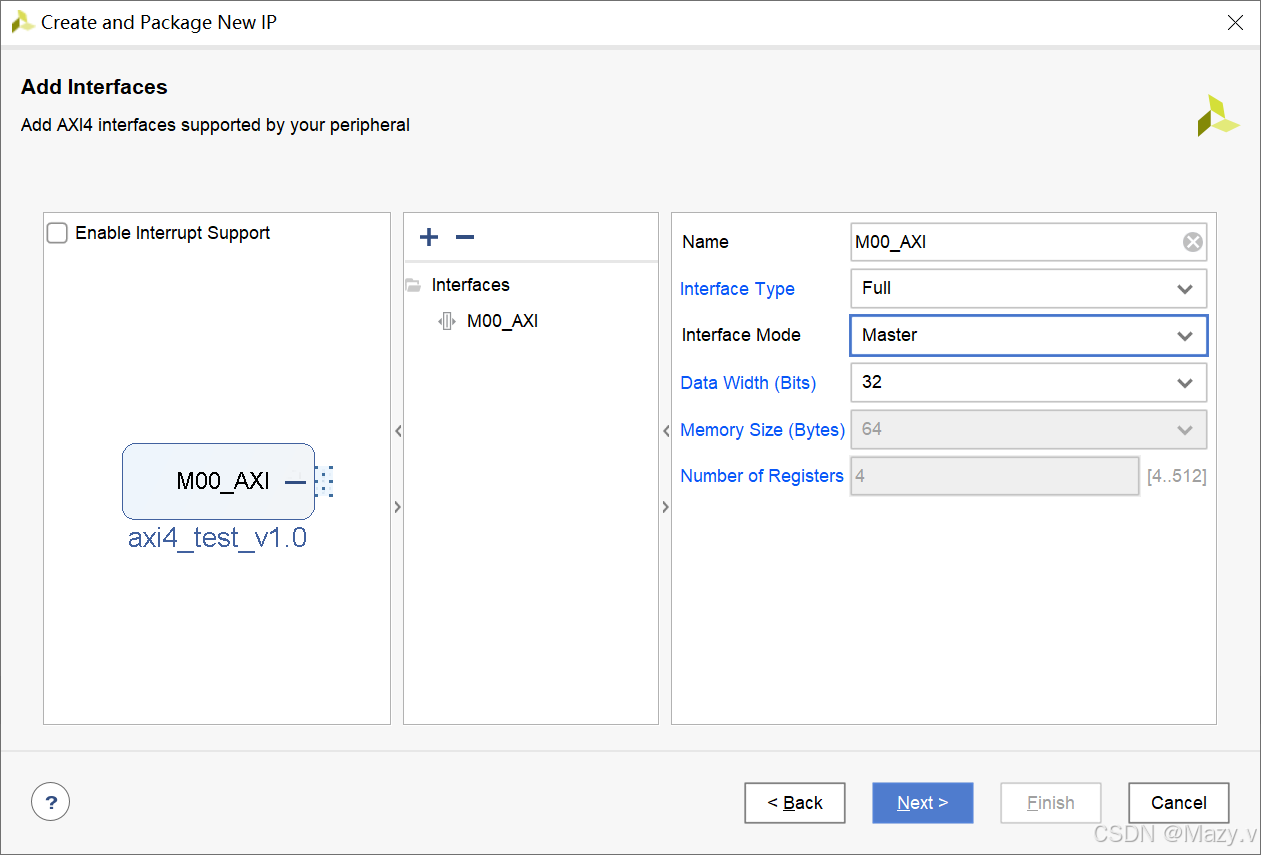

• 配置AXI4接口

• 中间的加减号可以添加AXI4接口

Interface Type	：Lite、Full、Stream
Interface Mode	：Master、Slave
Data Width		：32 // DDR的位宽

• 也可以尝试添加AXI4-Lite和AXI4-Stream接口，此次实验不需要添加。

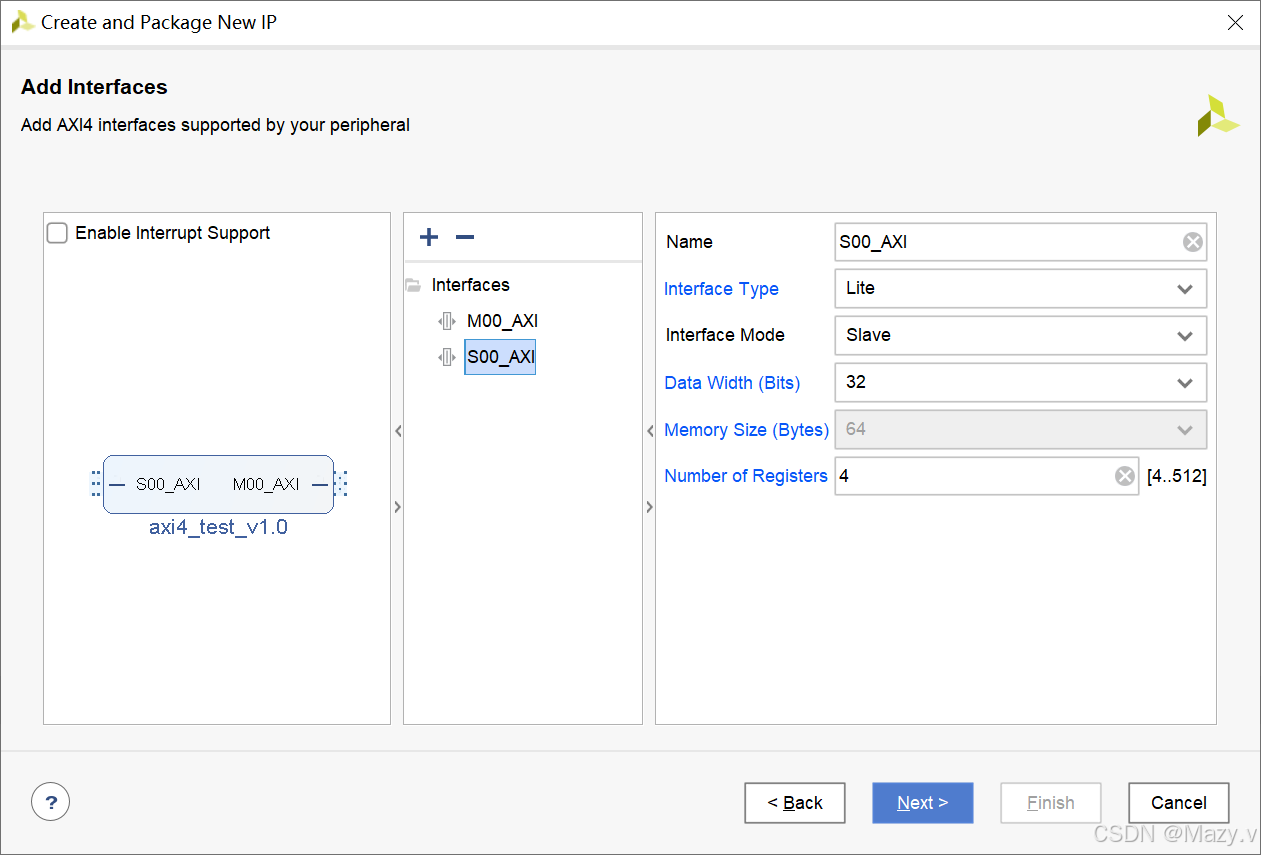

• AXI-Lite


Number of Registers：4 // 寄存器数量

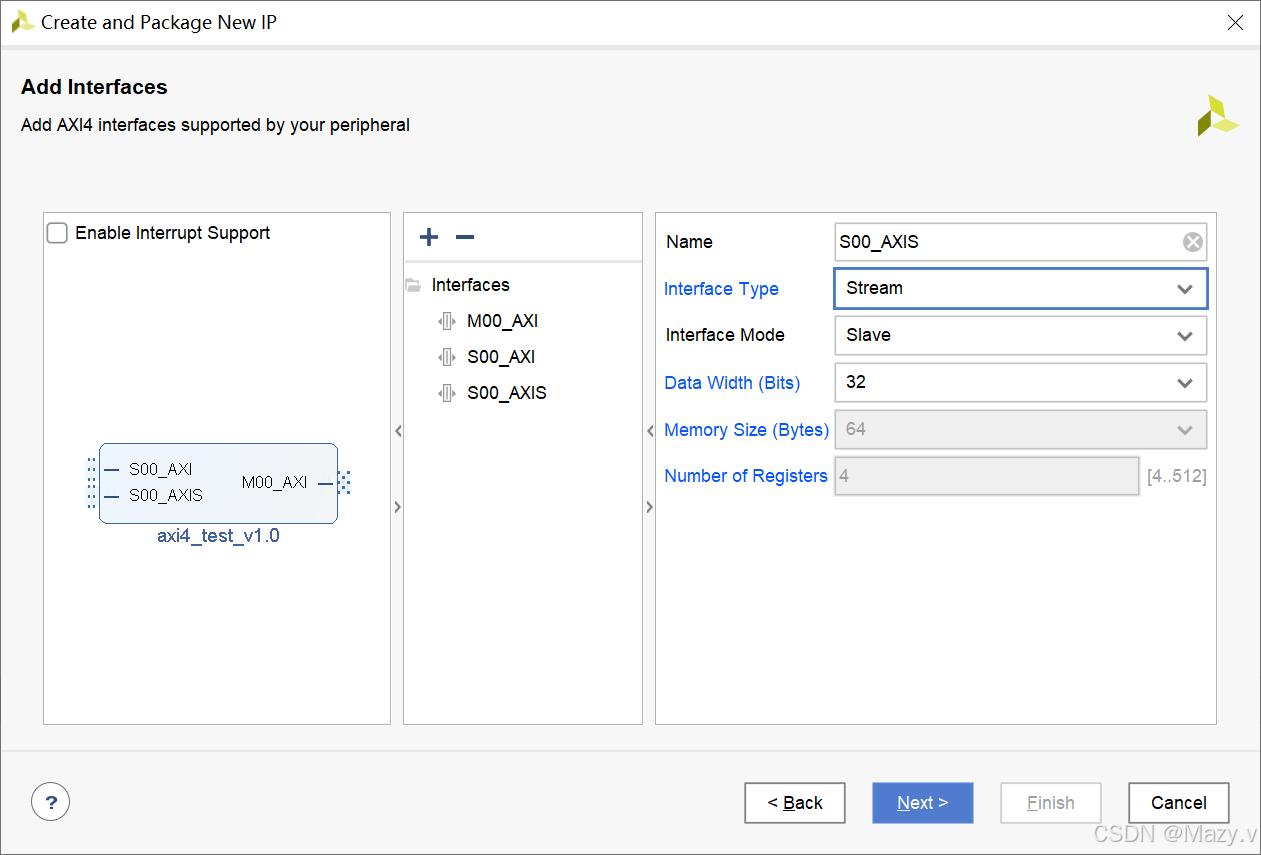

• AXI-Stream


2.2 AXI4 协议

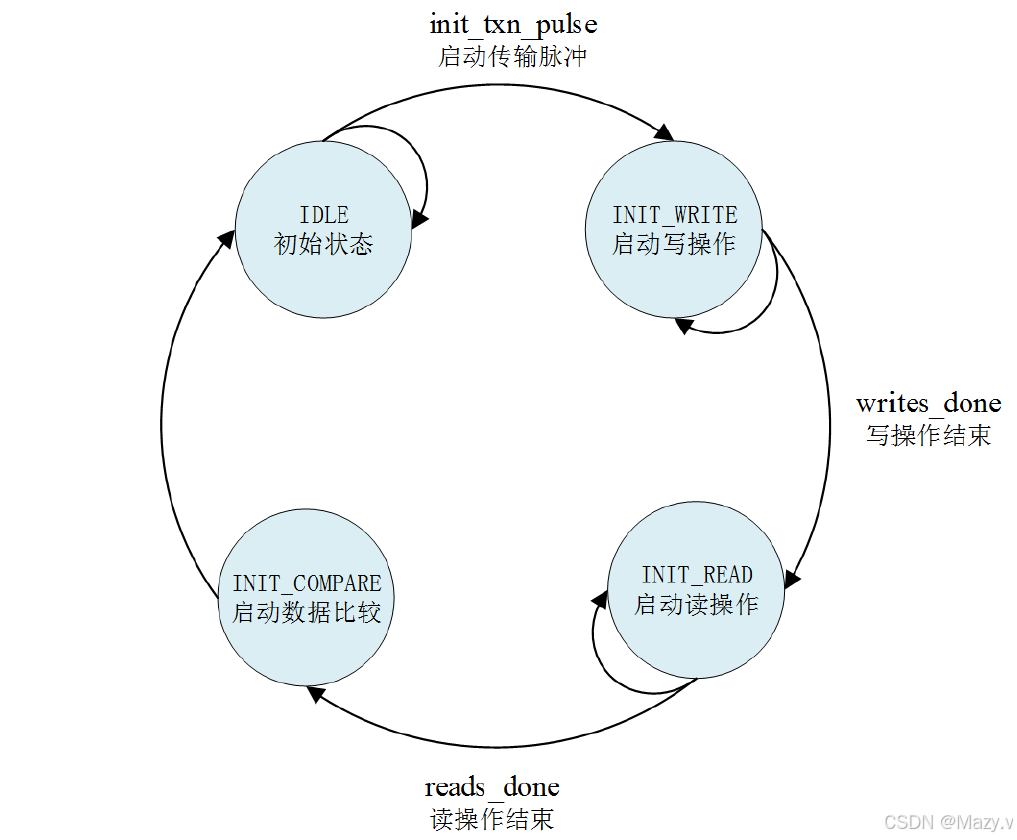

1. 系统复位后， 状态机处于IDLE状态。
2. 在IDLE状态下，一旦检测到启动传输脉冲init_txn_pulse为高电平，状态机跳转到INIT_WRITE状态。
3. 在INIT_WRITE状态下，状态机拉高start_single_burst_write信号，来不断地启动AXI4 Master接口对Slave端大小为4KB的存储空间进行突发写操作。
   写操作完成后 write_done信号会拉高，状态机进入INIT_READ状态。
4. 在INIT_READ状态下，状态机拉高start_single_burst_read信号，不断地启动AXI4 Master接口对Slave端同一存储空间进行突发读操作，同时将读出的数据与写入的数据进行对比。
   读操作完成后read_done信号拉高，状态机进入INIT_COMPARE状态。
5. 在INIT_COMPARE状态下，判断读写过程中是否发生错误，并将错误状态赋值给ERROR信号，然后将compare_done信号拉高，表示一次读写测试完成。
6. 最后跳转到IDLE状态，等待下一次读写操作的启动信号。

• 4KB (4096 B)
  在AXI4协议中，memory空间划分为4KB的块，一个burst transfer不能跨越4K地址边界，即访存操作的起始地址和终止地址必须处于相邻的两个4K边界对齐地址点（即0x0000_0000、0x0000_1000、0x0000_2000等）区间内。

3. 调用IP核

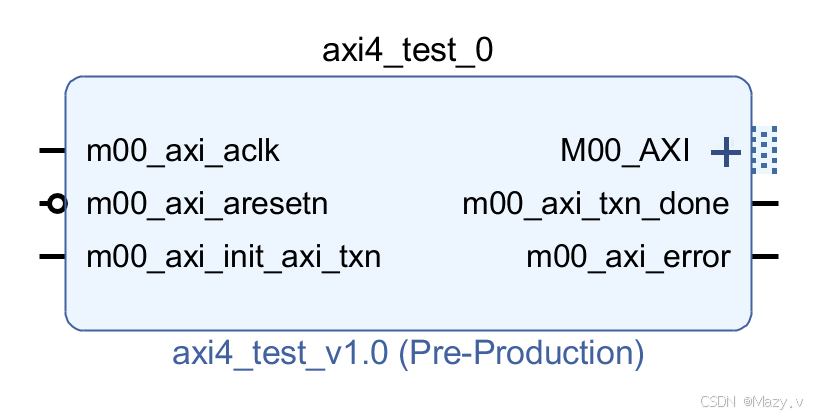

m_axi_init_axi_txn：IP核检测到端口的上升沿后会启动读写过程
m_axi_txn_done：	IP核会将读出的数据与写入的数据作比较，比较完成后，m_axi_txn_done输出  高电平。
m_axi_error：		在比较完成后，m_axi_error信号会指示整个过程是否出错；如果数据不一致，那么m_axi_error将会 拉高。

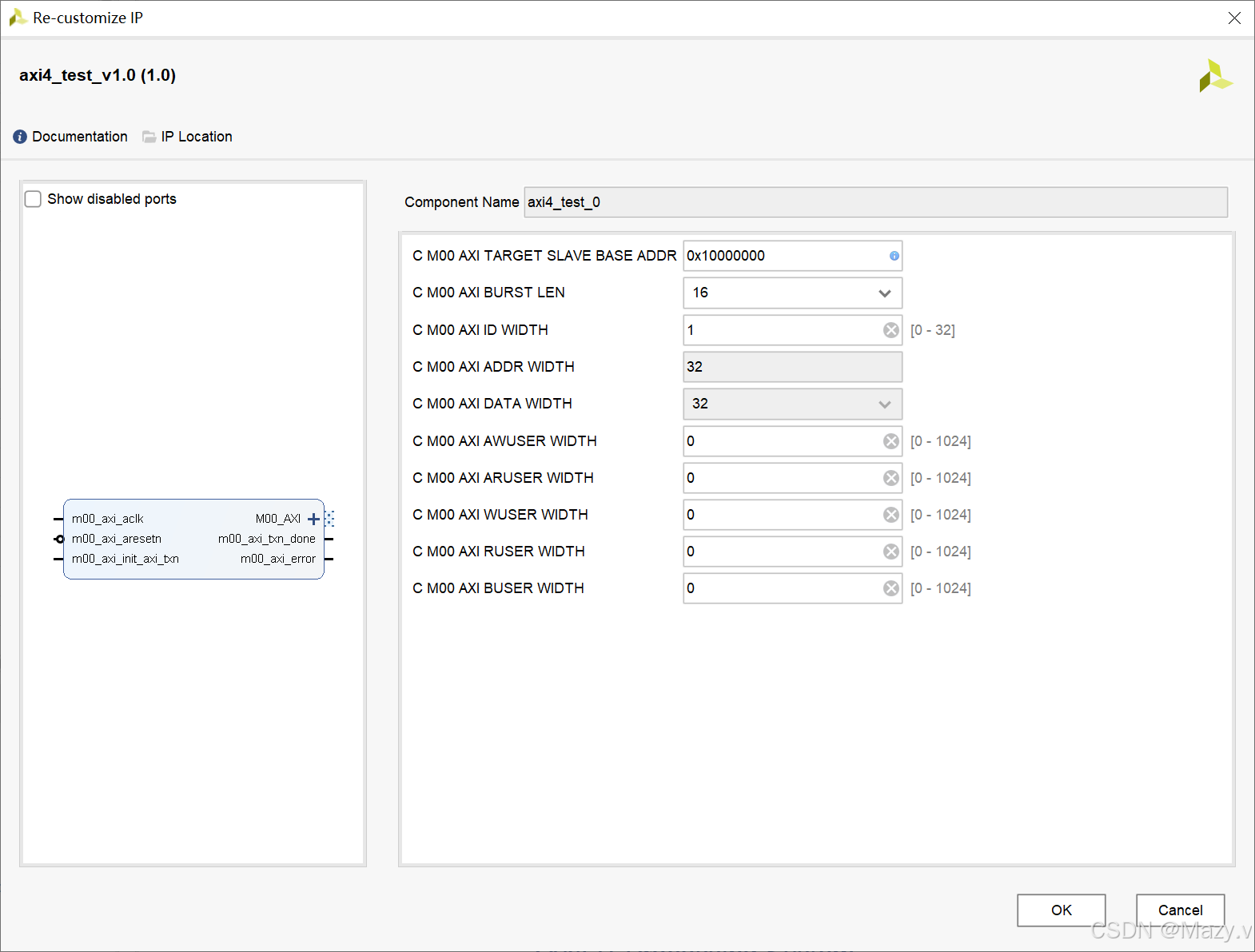

C M AXI TARGET SLAVE BASE ADDR：0x1000_0000 //映射到DDR3中的地址空间，是IP核进行读写操作的起始地址。将该地址之前的存储空间预留下来，用于运行PS中的软件程序。

4. SDK开发

#include "stdio.h"
#include "xil_cache.h"
#include "xil_printf.h"
#include "xil_io.h"

int main()
{
	int i;
	char c;

	Xil_DCacheDisable();
	printf("AXI4 PL DDR TEST!\n\r");

	while(1)
	{
		scanf("%c",&c);
		if(c == 'c'){
			printf("start\r\n");
			for(i=0;i<4096;i=i+4)
			{
				printf("%d is %d\n",i,(int)(Xil_In32(0x10000000+i)));
			}
		}
	}
	return 0;
}

• 通过调用函数 Xil_DCacheDisable() 来关闭数据缓存(Data Cache)，以避免从缓存中读取数据。这是因为在对同一地址进行读操作时，读出的有可能是 Data Cache 中缓存的数据，而不是DDR中真正的数据。
• 用函数Xil_In32()读取内存数据，每次读取32 bit，而内存地址是以字节为单位的，所以每次操作完成后地址变量 i 应该累加4。

总结：AXI4 Full接口为PL端提供了直接存储访问，SDK不需要进行任何配置。
