VIVADO 自定义IP封装技巧之封装总线

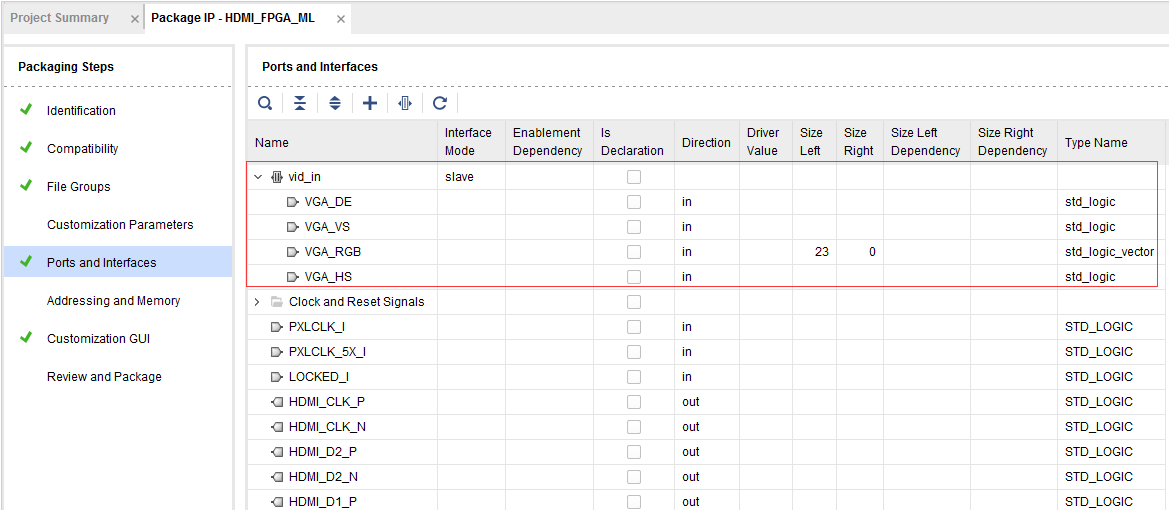

1、如下图Vid_in是我们封装的总线接口，总线接口是根据XILINX VIVADO工具预设的一类接了，这些都是标准接口，标准信号，设置总线接口后，自定义的IP可以通过总线和标准的接口对接，提高FPGA BD工程走线的美观度，整洁度。



下面我就封装IP总线接口关键的技巧部分做一些解释说明，后续有时间我会继续完善本文关于自定义IP方面的内容。

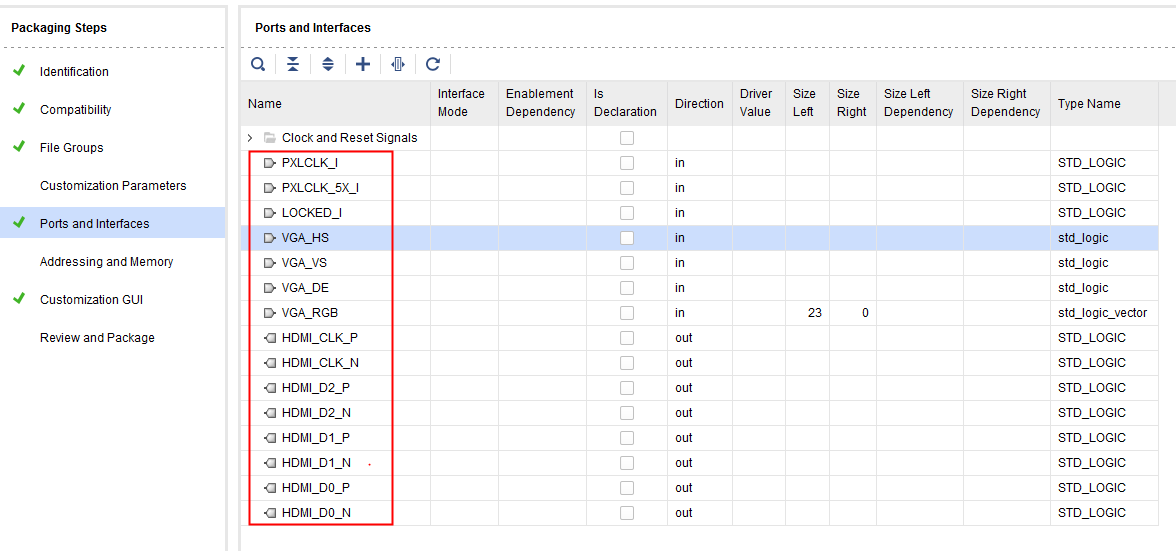

2、通常来说默认的信号是如下图没有总线关系

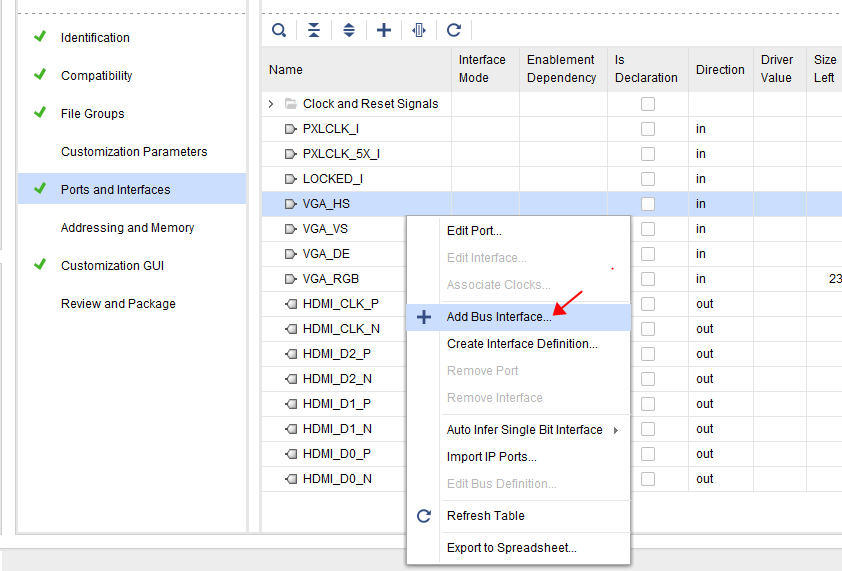

3、右击一个信号，选择Add Bus interface….

4、VIVADO IP封装后之所以可以识别总线，是因为有预设的总线定义，必须选对预设的接口类型才可以，如下图

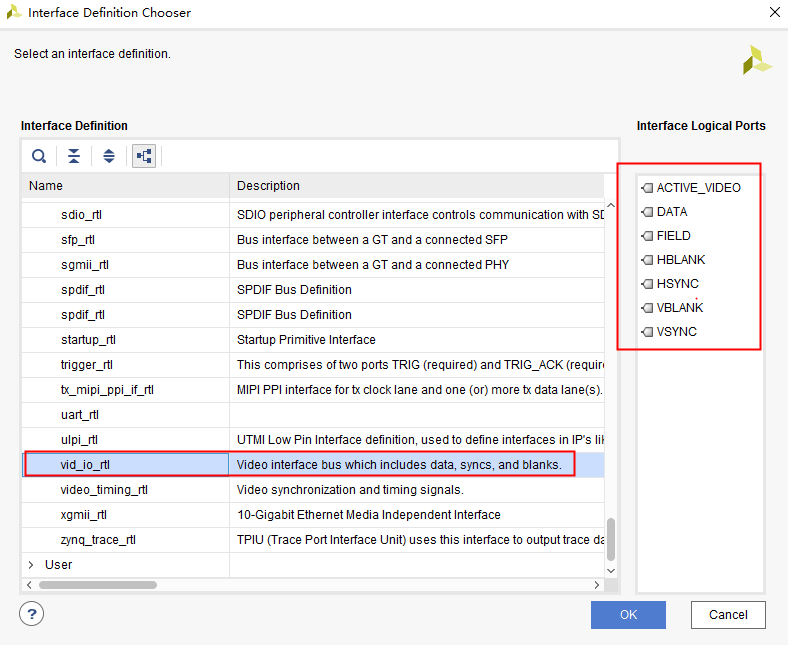

5、可以看到下面有很多类型的型号定义提供选择，我们这里现在vid_io_rtl,之后单击OK

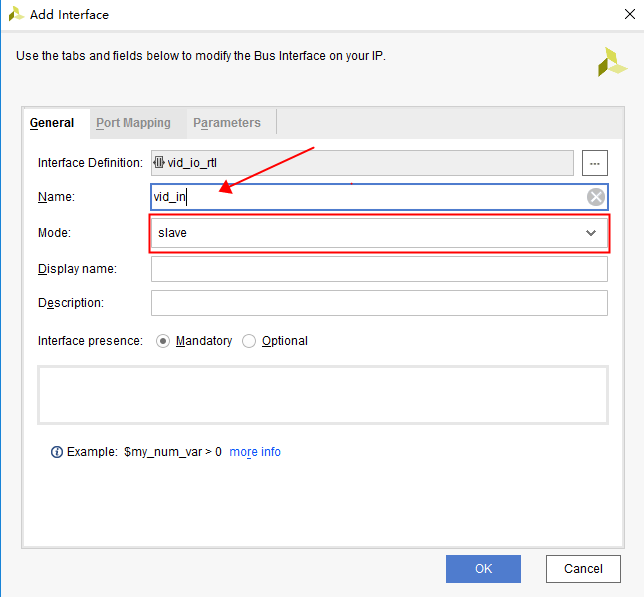

6、选择Mode为slave接口，Name为slave

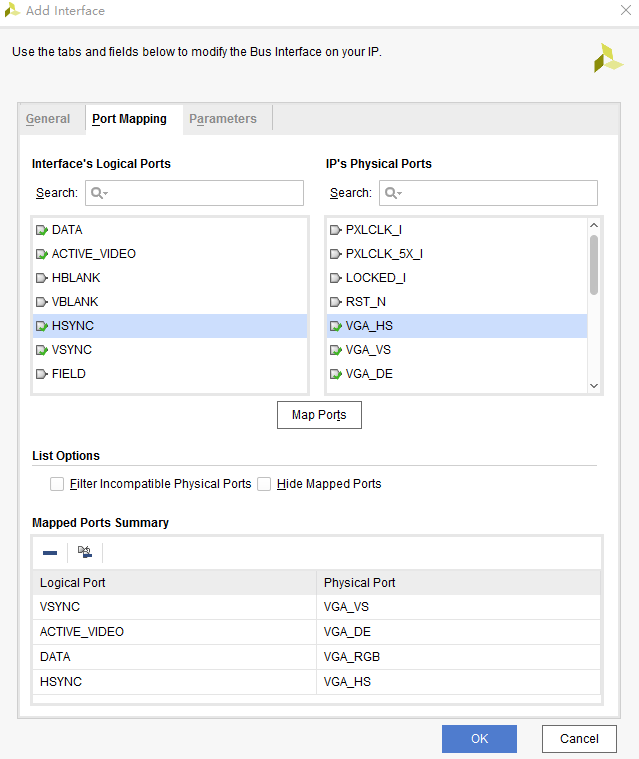

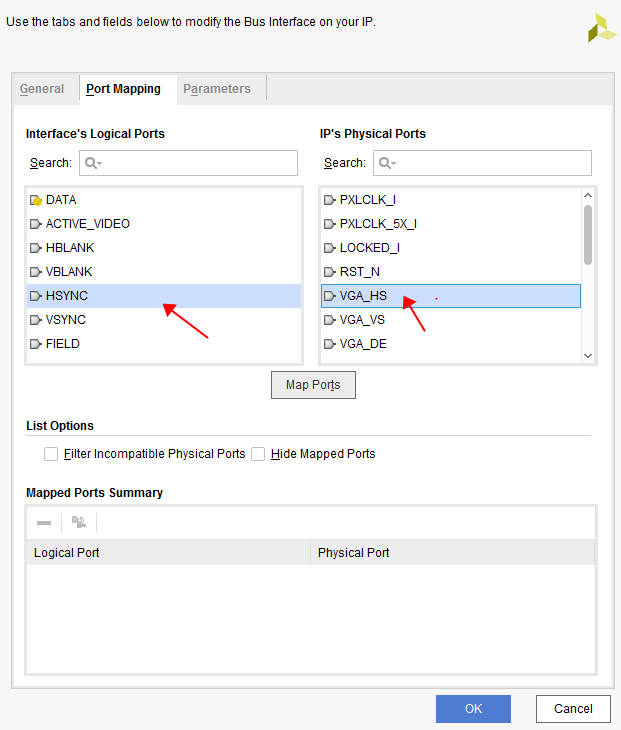

7、进行信号匹配，左边是信号规则，右边是我们自定义的型号，通过单击选择，后点击MAP Ports匹配

8、用相同的方法匹配剩余IO

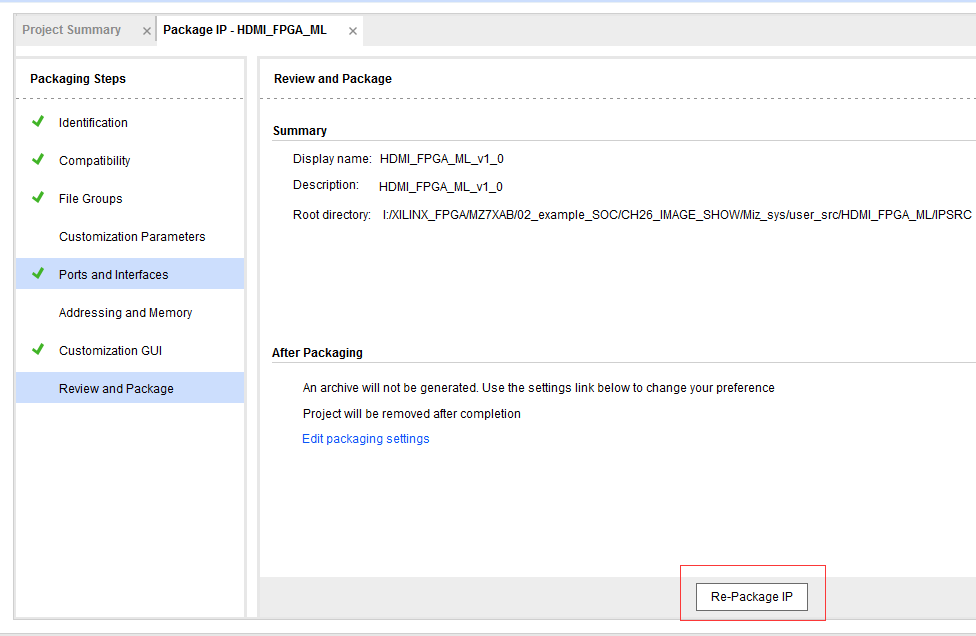

9、重新打包IP后就可以使用了
