简易电话计时器Multisim仿真

该系统利用74LS160芯片作为4位二进制加法器进行计数,同步计数并在接收到时钟信号时更新状态。74LS74芯片作为双D触发器,用于数据存储和时序控制。系统包括两个数码管显示分钟和秒,一个按键控制接听和挂断,蜂鸣器提示计数增加,标准信号发生器作为时钟源。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

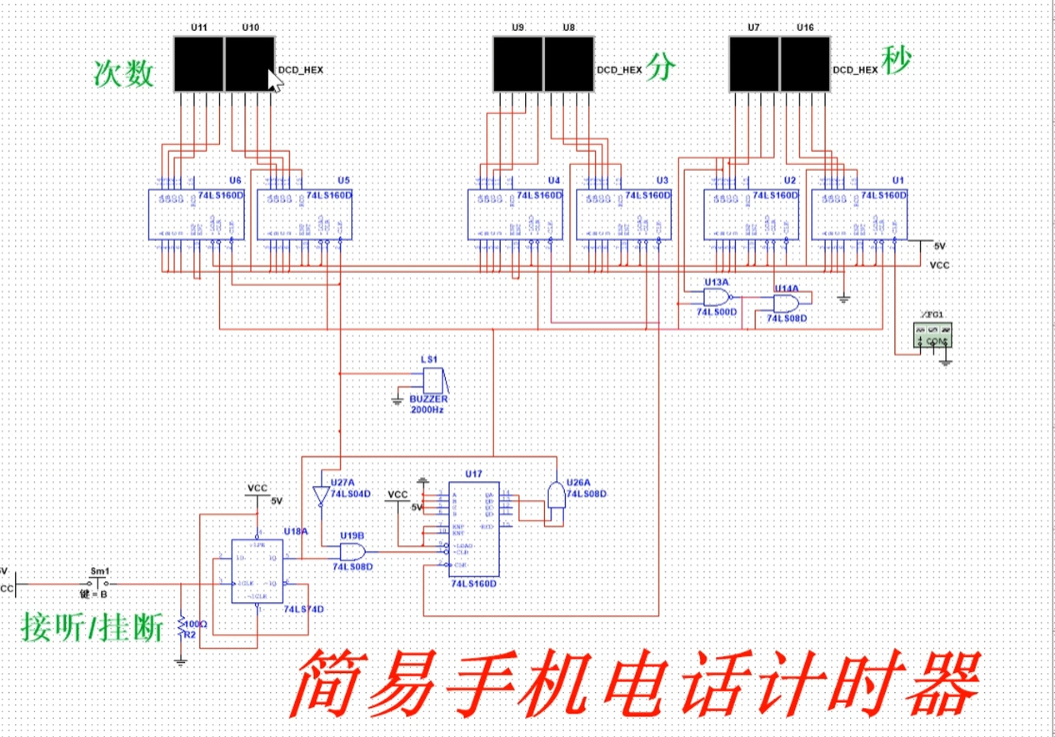

仿真图:

在这里插入图片描述

功能简介:

采用计数器芯片74LS160作加法器用于整个系统的计时计数
采用两个数码管显示次数,两个数码管显示分钟,两个数码管显示秒
采用一个按键和触发器芯片74LS74用于判断接听和挂断
具有一个蜂鸣器用于提示每次计数加一
采用标准的信号发生器作为系统芯片的时钟源

芯片介绍

74LS160芯片的特点如下:

  1. 功能:74LS160是一个4位二进制同步计数器,具有清零、加载和使能功能。它可以实现从0到15的二进制计数,并且可以在特定条件下进行清零或加载操作。
  2. 同步计数:74LS160采用同步计数方式,在时钟信号的控制下进行计数。每个时钟脉冲到达时,计数器会根据输入信号进行自增或重置。
  3. 异步清零和异步加载功能:74LS160具有异步清零和异步加载功能。异步清零功能可以立即将计数器的值清零,而异步加载功能可以在计数过程中加载新的初始值。
  4. 时钟输入:该芯片具有一个时钟输入引脚,用于接收外部时钟信号,控制计数器的计数。
  5. 输出:74LS160提供4个输出引脚,分别表示四位计数结果。

74LS74芯片的特点如下:

  1. 双D触发器:74LS74包含两个独立的D触发器,可以进行数据存储和时序控制操作。
  2. 异步清零:该芯片具有异步复位功能,可以通过外部引脚接收清零信号,将触发器的状态清零并恢复到初始状态。
  3. 同步操作:触发器采用同步逻辑,确保在时钟信号触发时进行数据存储,并根据触发器类型(上升沿触发或下降沿触发)更新输出。
  4. 数据输入:每个触发器具有一个数据输入引脚(D),用于输入要存储的数据。
  5. 时钟输入:每个触发器具有一个时钟输入引脚(CLK),用于控制数据存储的时机。
  6. 输出:每个触发器都有一个输出引脚(Q),以提供已存储的数据作为输出。
  7. 非反转输出:某些型号的74LS74还具有一个额外的非反转输出引脚(\Q),提供与输出引脚相反的数据。

设计文件:
链接:https://pan.baidu.com/s/1TUN_a1oioJ2a_iz8U5EMVg?pwd=97o4
提取码:97o4
