同步降压型DC-DC变换器的连续导通（CCM）模式

同步降压型DC-DC变换器拓扑结构如图1所示：

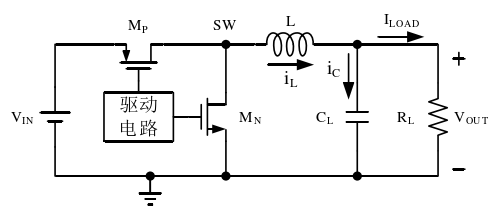

图1 同步降压型DC-DC变换器

在CCM模式下，波形如图2所示：

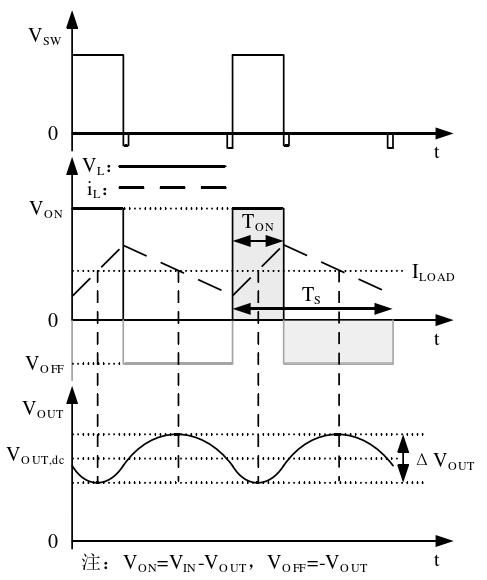

图2 CCM模式下相关波形

稳态时，相关信号在每个开关周期始末值均相等，输入电压与输出电压关系为：

根据电流给电容充放电的特性，得出：

该式子表面，输出电压是充放电电流在负载电容上的积分。

单周期内，电容充放电电流平均值为0，电感电流平均值等于输出负载电流。

由于输出电容上的电压是电流iC的积分，所以输出电容电压相位滞后充放电电流90度，会导致其在CCM模式下的次谐波振荡问题。

[1]陈成. 一种自适应导通时间降压型DC-DC变换器[D].西安电子科技大学,2020.DOI:10.27389/d.cnki.gxadu.2020.002086.
